Трактор Т-170. Водяной насос дизеля Д-180
Если обнаружится утечка ОЖ через контрольно-сливное отверстие или не циркулирует охлаждающая жидкость в системе охлаждения дизеля необходимо снять водяной насос для проведения текущего ремонта. Снятие Ослабить хомуты на раструбе и патрубке водяного насоса. Отсоединить трубку малого контура водоотводной трубы. Отвернуть гайки крепления водяного насоса к кожуху шестерен распределения и снять его.

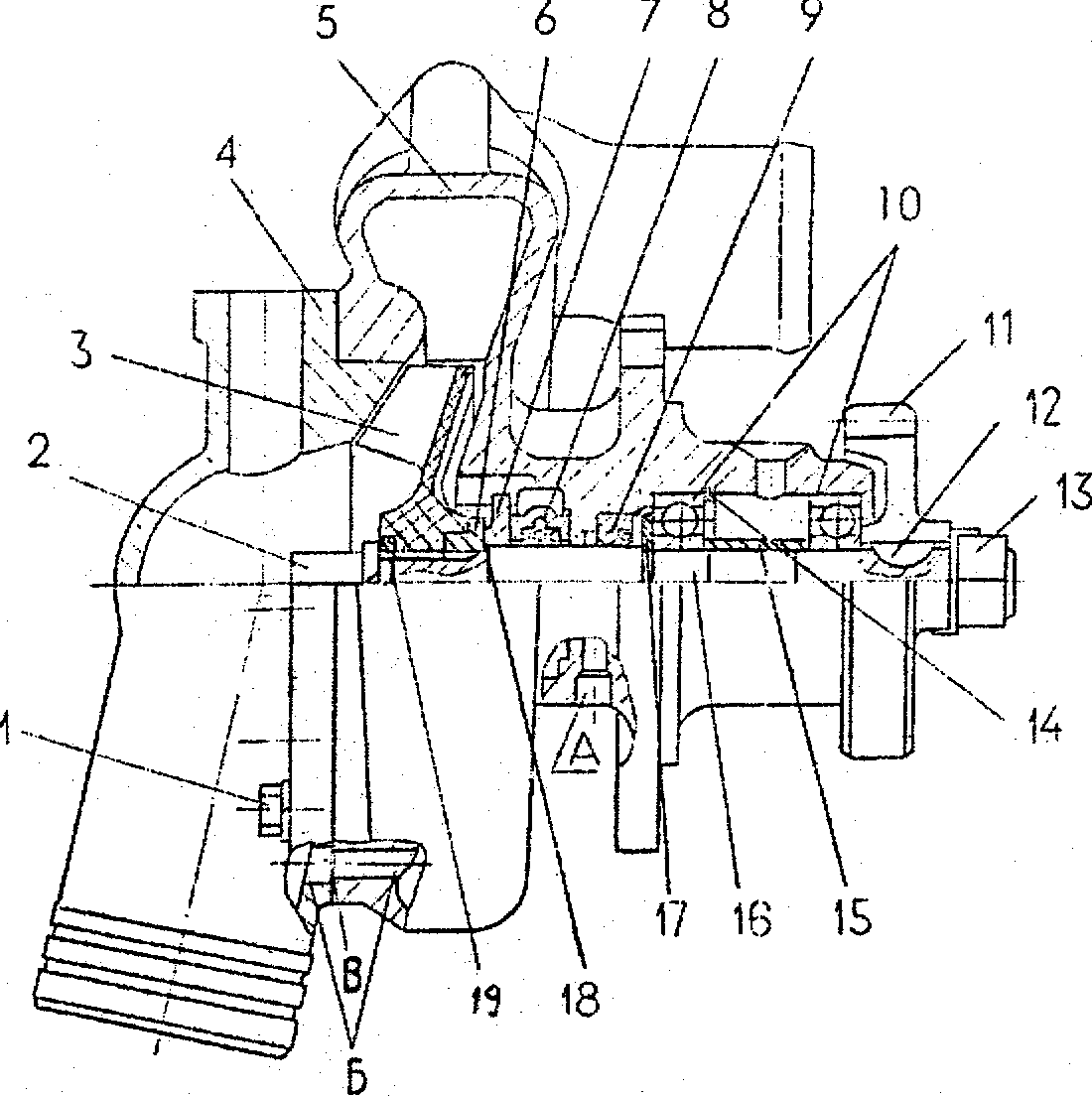

Рис. 5.9. Водяной насос Разборка Отвернуть болты 1 (рис. 5.9) и снять раструб 4 водяного насоса. Отвернуть гайку 2, снять крыльчатку 3, стальное кольцо 6, медное кольцо 18, железографитовую шайбу 7, гофр уплотнения 8. Отогнуть стопорную шайбу, отвернуть гайку 13, снять съемником шестерню 11, выбить шпонку12. Выпрессовать валик 16 в сторону крыльчатки из подшипников 10. Выпрессовать из корпуса 5 наружный подшипник. Вынуть распорную втулку 15 и из выточки корпуса стопорное кольцо 14.Вынуть второй подшипник и шайбу 17. Выпрессовать манжету 9. Технические требования Техническое состояние деталей водяного насоса следует определять в соответствии с картами на дефектацию и ремонт. Валик водяного насоса должен вращаться свободно, без заклинивания, заеданий и задевания крыльчаткой, поверхности корпуса. Уплотнительные кольцо 6 (рис. 5.9), железографитовую шайбу и гофр следует заменить. Сборка Очистить от грязи и накипи детали водяного насоса, прочистить контрольно-сливное отверстие А (рис. 5.9) и отверстие Б в раструбе 4 и корпусе 5 насоса. Запрессовать в корпус насоса ступенчатой в оправкой манжету 9, рабочей кромкой в сторону приводной шестерни 11. Надеть на валик 16 шайбу 17. Напрессовать на валик подшипник 10,до упора в шайбу. Смазать подшипник моторным маслом. Надеть на шлицевой конец валика технологическую конусную оправку для того, чтобы не повредить манжету и запрессовать валик с подшипником в корпус насоса. Снять конусную оправку вставить в выточку корпуса стопорное кольцо 14. Надеть на валик распорную втулку 15 и напрессовать второй подшипник. Забить в шпоночный паз сегментную шпонку 12, напрессовать шестерню 11, закрепить гайкой 13 и застопорить.
Рис. 5.10
Рис. 5.11
Рис. 5.12
Рис. 5.13
Надеть гофр уплотнения 8 на валик. Надеть на валик шайбу 7 кольцевым выступом в сторону кольца 6. Установить на валик медное кольцо 18, кольцо 6. Надеть на шлицы валика крыльчатку 3, плоскую шайбу 19 и закрепить их гайкой 2 с пружинной шайбой. Установить на корпус насоса раструб с прокладкой , в которой имеется отверстие В и закрепит болтами 1 с пружинными шайбами. Обкатать собранный насос на стенде в течении 10 мин по следующему режиму: 500об/мин—2 мин 1000 об/мин—3 мин 2000 об/мин—5 мин При обкатке насоса допускается капельное подтекание воды из контрольно-сливного отверстия А прекращающееся к концу обкатки. После обкатки произвести гидроопрессовку насоса под давлением от 0,15 до 0,2 МПа (от 1,5до2,0 кгс/см2) в течение 1 мин. Течь при гидроопрессовке не допускается. Установка Установку водяного насоса провести в последовательности обратной снятию. Снять крышку с люкс кожуха шестерен распределения. Проверить через люк, нет ли заклинивания между большой шестерней I шестерней водяного насоса и зазор между их зубьями. Боковой зазор между зубьями для новых шестерен от 0,08 до 0,40 мм, для старых приработанных и нераспаренных шестерен допускается зазор не более 1,2 ми. Установить крышку. на люк кожуха шестерен распределения и закрепить болтами с пружинными шайбами
