Трактор Т-40, Т-40А. Проверка реле-регулятора

Проверка реле обратного тока. Реле обратного тока проверяют при подключенной аккумуляторной батарее. Для этого отсоедините провод от зажима «Б» реле-регулятора. Затем между этим проводом и клеммой «Б» включите контрольный амперметр с помощью дополнительного проводника. Между клеммой «Я» реле-регулятора и «Массой» включите контрольный вольтметр (рис. 79), медленно повышая скорость вращения якоря генератора, определите напряжение, при котором замыкаются контакты реле обратного тока.

Если при повышении скорости вращения вала двигателя увеличение показаний вольтметра прекращается, а реле не включается (стрелка амперметра не отклоняется), сначала проверьте и отрегулируйте величину регулируемого напряжения, а затем величину напряжения включения реле.

Проверка регулятора напряжения. Для проверки

регулятора напряжения используется схема проверки реле обратного тока, но со следующими изменениями:

а) отсоединяется аккумуляторная батарея (на тракторе отсоединяют аккумуляторную батарею после пуска двигателя);
б) вольтметр включается между «Массой» и клеммой Б реле-регулятора (рис. 80).

К клемме Б реле-регулятора подключают потребители или реостат с тем, чтобы нагрузка генератора составила 6 а (отсчитывается по показанию амперметра). Якорь генератора приводится во вращение со скоростью 3300 об/мин.

Проверка ограничителя тока. При проверке ограничителя тока схема включения нагрузочного реостата и амперметра остается такой же, что и при проверке регулятора напряжения (рис. 80). Якорь генератора приводится во вращение со скоростью 3300 об/мин. Затем, постепенно увеличивая нагрузку генератора нагрузочным реостатом, наблюдайте за стрелкой амперметра.

При дальнейшем увеличении нагрузки наступит момент, когда, несмотря на уменьшение сопротивления реостата, стрелка амперметра остановится. Наибольшее значение тока, показываемое амперметром, является максимальным регулируемым током.

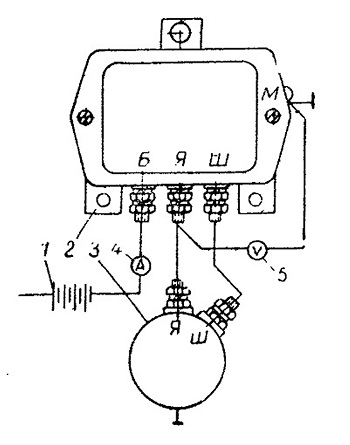

Рис, 79. Схема проверки реле обратного тока:
1 — аккумуляторная батарея: 2 — реле-регулятор; 3 — генератор; 4 — амперметр; 5 — вольтметр.

Рис. 80. Схема проверки регулятора напряжения и ограничителя тока:
I — реостат; 2 — реле-регулятор; 3 — генератор; 4 — амперметр; 5 — вольтметр.
