Трактор Т-40, Т-40А. Замена деталей поршневой группы двигателя Д37М

Поршневые кольца подлежат замене, если зазор в замке кольца, вставленного в новую гильзу, превышает 5 мм или если зазор по высоте между компрессионным кольцом и поршневой канавкой превышает 0,5 мм. При замене поршневых колец тщательно очистите от нагара днища поршней, канавки под кольца, маслоотводящие отверстия и промойте поршень дизельным топливом.

При установке новых поршневых колец обращайте внимание на то, чтобы кольца свободно входили в канавки поршня и при нажатии пальцем полностью утопали в канавке. При надевании колец на поршень разводите замки колец не более 30 мм.

Поршневые кольца, поставленные на поршень, должны свободно перемещаться в канавках, без заеданий. При постановке колец хромированное кольцо ставьте в верхнюю канавку, второе компрессионное кольцо ставьте торсионной проточкой вверх, третье — проточкой вниз. Маслосъемные кольца ставьте следующим образом: в верхнюю часть каждой канавки — кольцо с дренажными пазами (пазами вниз), а в нижнюю часть — кольцо без дренажных пазов.

При установке поршня в цилиндр замки колец располагайте под углом 90° друг к другу. Поршни ставьте в те же цилиндры, в которых они работали. Зеркало

цилиндра перед постановкой поршня смажьте дизельным маслом.

Поршни заменяйте, когда зазор по высоте между верхней канавкой и новым компрессионным кольцом превысит 0,5 мм или когда зазор между юбкой поршня и цилиндром превысит 0,5 мм при положении поршня в в. м. т. В последнем случае одновременно с поршнем замените и цилиндр. При замене цилиндра замените медную уплотнительную прокладку толщиной 0,3 мм, установленную между фланцем цилиндра и верхней плоскостью картера.

Новые поршень и цилиндр перед установкой подберите друг к другу по размерам. Выпускаемые заводом размерные группы поршней и гильз и их обозначения приведены в таблице 3.

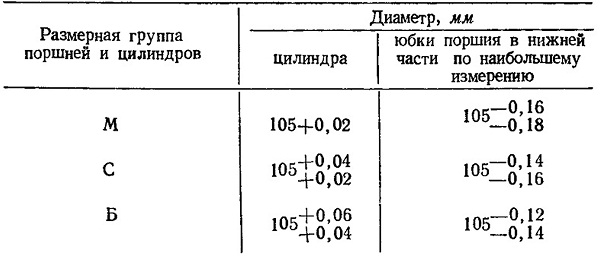

Таблица 3

Размерная группа цилиндра нанесена на обработанной поверхности (выемке) под шпильку около нижнего ребра, а поршня — на днище. Поршень и цилиндр должны быть одной размерной группы. При сборке зазор между ними, проверяемой длинным ленточным щупом шириной 12 мм, должен быть в пределах 0,16— 0,20 мм. Для обеспечения правильного сопряжения поршни (по диаметру отверстий в бобышках) и поршневые пальцы сортируются на три размерные группы (табл. 4) и при сборке подбираются.

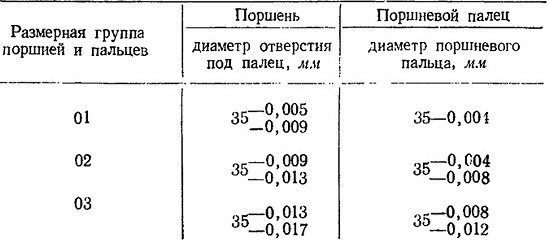

Таблица 4

Размерная группа пальца нанесена на его торце или цилиндрической поверхности, а поршня — на днище.

При сборке поршня с пальцем поршень предварительно нагревают в масле до температуры 120—150°. При этом палец в шатуне, будучи несмазанным, должен легко от руки поворачиваться и выпадать из него под действием собственного веса.

Поршневой палец с верхней головкой шатуна комплектуйте по двум размерным группам. Обозначения размерных групп приведены в таблице 5.

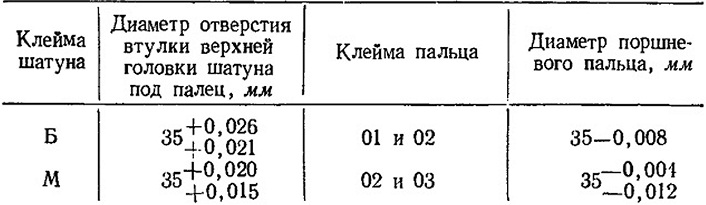

Таблица 5

Размерную группу шатуна наносят на верхней головке шатуна или часть полки тавра окрашивается в красный цвет при группе «М».

Вес поршня в граммах нанесен на днище. Первая цифра обозначает сотни, вторая — десятки граммов веса детали (целые килограммы не обозначаются).

При ремонте на двигатель устанавливайте поршни одной весовой группы.

При снятии шатунов с двигателя нельзя допускать обезличивания шатунов и крышек нижней головки. Каждый шатун устанавливайте на двигатель только со своей крышкой.

Болты шатунов при креплении крышек затягивайте равномерно с усилием 20,0—24 кг на плече 0,5 м. Перестановка болтов не допускается. Гайки шатунных болтов должны быть надежно зашплинтованы разводными шплинтами.

При креплении цилиндра с головкой к картеру гайки анкерных (силовых) шпилек затягивайте равномерно (в 3—4 приема), накрест; окончательную затяжку производите с усилием 18—22 кг на плече 0,5 м.

В в. м. т. верхняя плоскость каждого поршня относительно верхней плоскости цилиндра должна утопать

1 г» 4-0 18

на 1,2-0.40, когда цилиндр прижат к картеру двигателя.

Зазор между торцом втулки шатуна и бобышкой поршня должен быть для всех цилиндров не менее

0,25 мм.

Поршни в сборе с шатунами установите иа двигатель таким образом, чтобы полусферическая выемка, находящаяся в днище поршня, располагалась на стороне распределительного вала.
