Расходомер Метран-320. Руководство - часть 15

61

ПРИЛОЖЕНИЕ Ж

(Обязательное)

Монтаж преобразователя

7

7

7

5Ду

5Ду

5Ду

2Ду

2Ду

2Ду

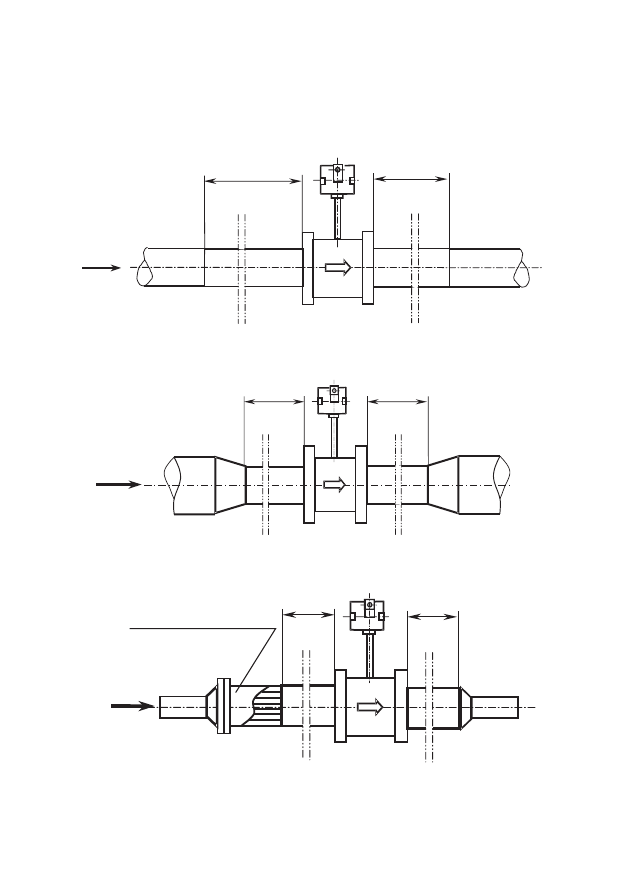

Рисунок Ж.1 - Пример типовой установки преобразователя

Рисунок Ж.2 - Монтаж преобразователя на трубороводе большего диаметра

Рисунок Ж.3 - Установка преобразователя на трубопровод меньшего диаметра

Струевыпрямитель

62

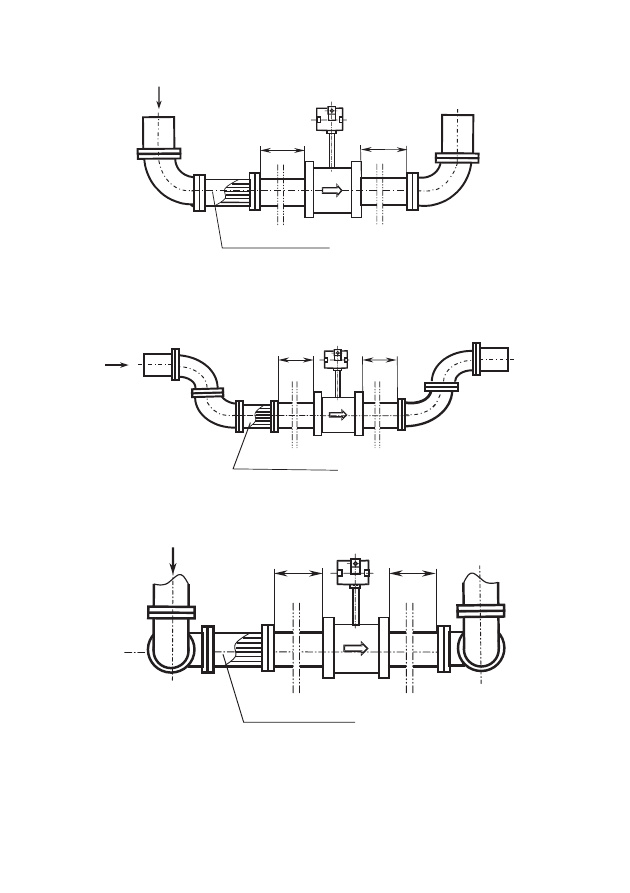

Рисунок Ж. 4 - Установка преобразователя с отводами 90

0

Рисунок Ж.5 - Установка преобразователя с двумя отводами 90

0

в одной плоскости

5Ду

2Ду

Струевыпрямитель

5Ду

2Ду

Струевыпрямитель

2Ду

5Ду

Струевыпрямитель

Рисунок Ж. 6 - Установка преобразователя с двумя отводами 90

в различныхплоскостях

0

63

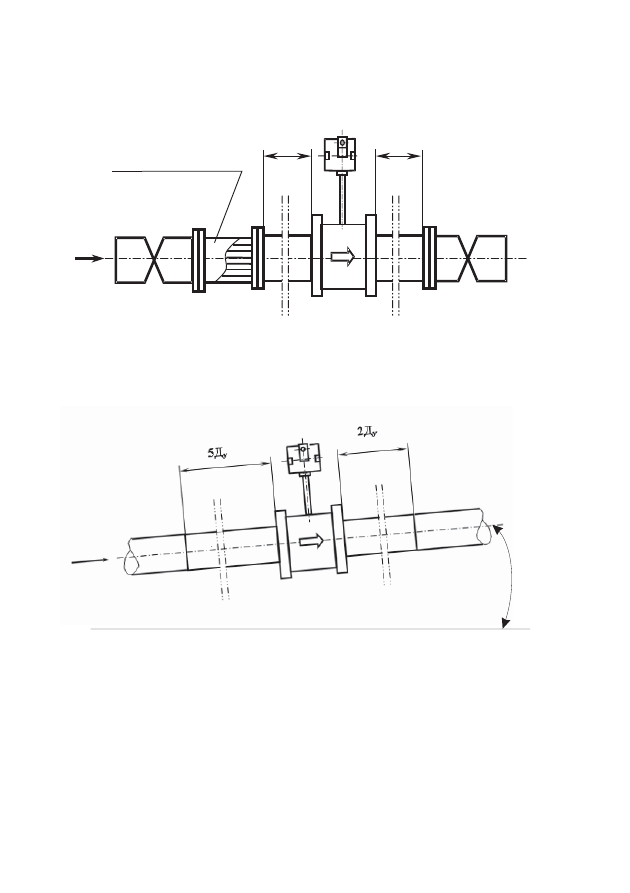

Рисунок Ж. 7 - Установка преобразователя с двумя дроссельными клапанами

2Ду

5Ду

Струевыпрямитель

a

°

5

>

Рисунок Ж. 8 - Установка преобразователя под углом

64

ПРИЛОЖЕНИЕ И

(Справочное)

Конструкция струевыпрямителя

Струевыпрямитель изготавливается из трубок с внутренним диаметром

d = (0,1…0,12)D

(D

- внутренний диаметр трубопровода), расположенных

параллельно оси трубопровода и заполняющихвсе его сечение. Число трубок

должно быть не менее 19, а длина струевыпрямителя зависит от типа местного

сопротивления и составляет L = (1…2) D . Струевыпрямители устанавливаются

на расстоянии (1…2) D

от последнего местного сопротивления.

ТР

ТР

ТР

тр

1

2

5

8

3

6

9

11

4

7

10

12

Y

X

L

d

D

тр

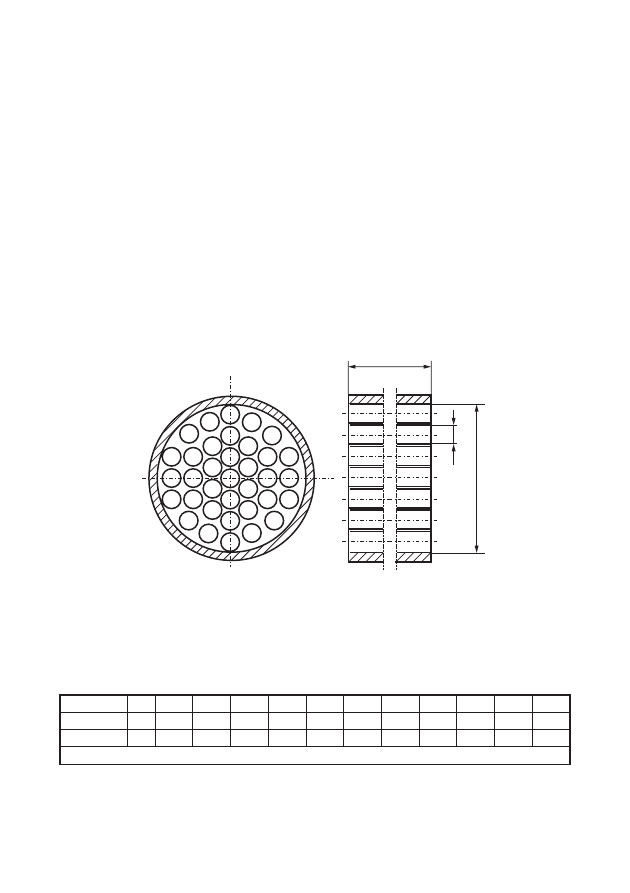

Рисунок И.1 Конструкция струевыпрямителя

Таблица И.1- Координаты расположения центров трубок
в струевыпрямителя

№ трубки

1

2

3

4

5

6

7

8

9

10

11

12

Ось Х

0

0

0

0

0,129 0,134 0,156 0,252 0,255 0,288 0,396 0,400

Ось Y

0

0,142 0,283 0,423 0,078 0,225 0,381

0

0,146 0,288

0

0,151

П р и м е ч а н и е - Координаты даны в относительныхвеличинах– X

i

/ D

ТР

, Y

i

/ D

ТР
