Расходомер Метран-320. Руководство - часть 14

57

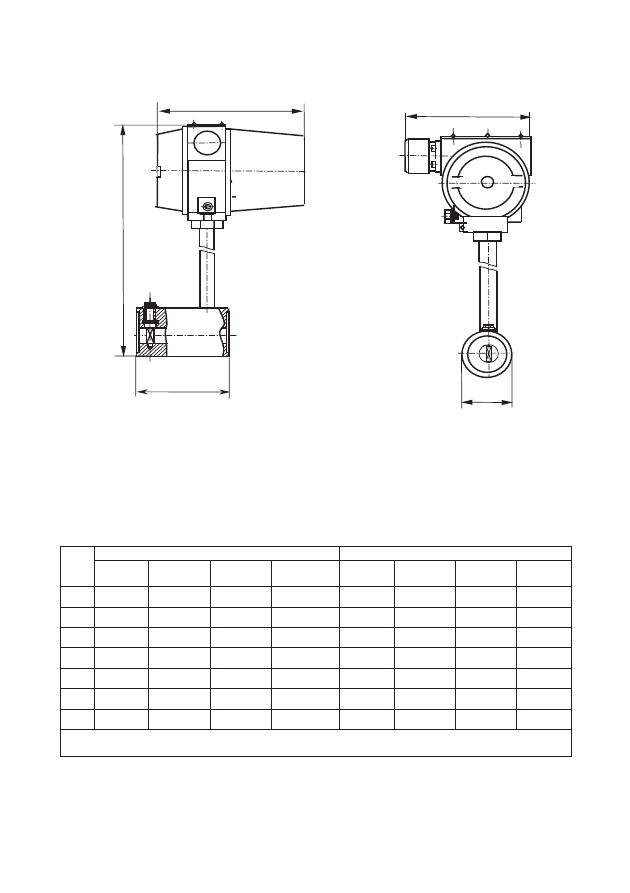

Рисунок Е.4 - Габаритные размеры преобразователя исполнения А с

импульсным выходным сигналом и ЖКИ.

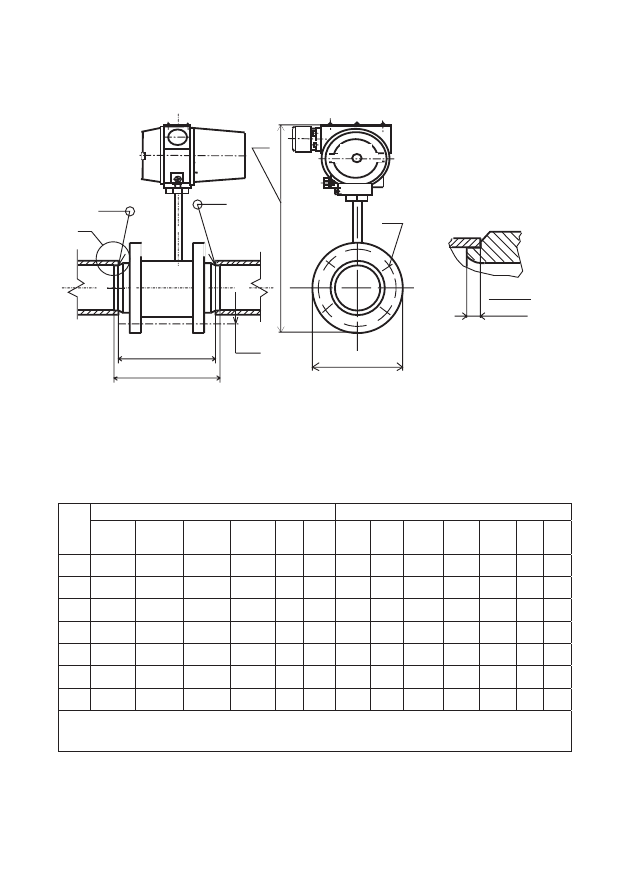

Рисунок Е. 5 - Габаритные размеры преобразователя типоразмера

Ду 25 мм исполнения В с импульсным выходным сигналом и ЖКИ

H

H

В

В

С = 175

С = 175

L=110

L=110

D

D

58

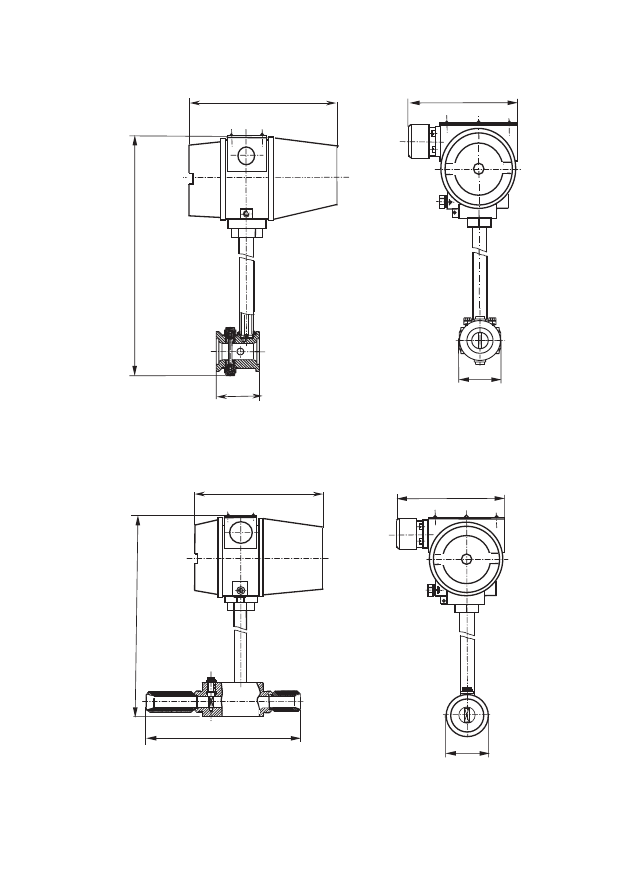

Рисунок Е.6 - Габаритные размеры преобразователей типоразмеров

Ду 32, Ду 50, Ду 80, Ду 100, Ду 150 и Ду 200 мм исполнения В с импульсным

выходным сигналом и ЖКИ.

H

В

С = 175

L=110

D

Таблица Е.1 к рисункам Е.1 - Е.6

Преобразователь исполнения А

Преобразователь исполнения В

Ду,

мм

D, мм,

не более

В, мм,

не более

Н, мм,

не более

Масса, кг,

не более

D, мм,

не более

В, мм,

не более

Н, мм,

не более

Масса, кг,

не более

25

60

70

275

2,8

60

240

280

3,3

32

65

70

280

3,0

60

75

280

3,1

50

75

70

290

3,3

75

80

295

3,3

80

110

105

315

5,3

110

105

330

6,1

100

130

120

335

8,3

130

115

350

7,7

150

180

190

375

11,0

165

115

415

10,5

200

240

250

400

18,0

205

127

485

17,7

Примечание – Масса преобразователей указана без комплекта монтажныхчастей

(КМЧ).

B

D

1

59

А

D

5

L

L

G1-A

H

1

-1

уст

уст

уст

Н

B

d

n

А - вариант для КМЧ К0, К4

А - вариант для КМЧ К1

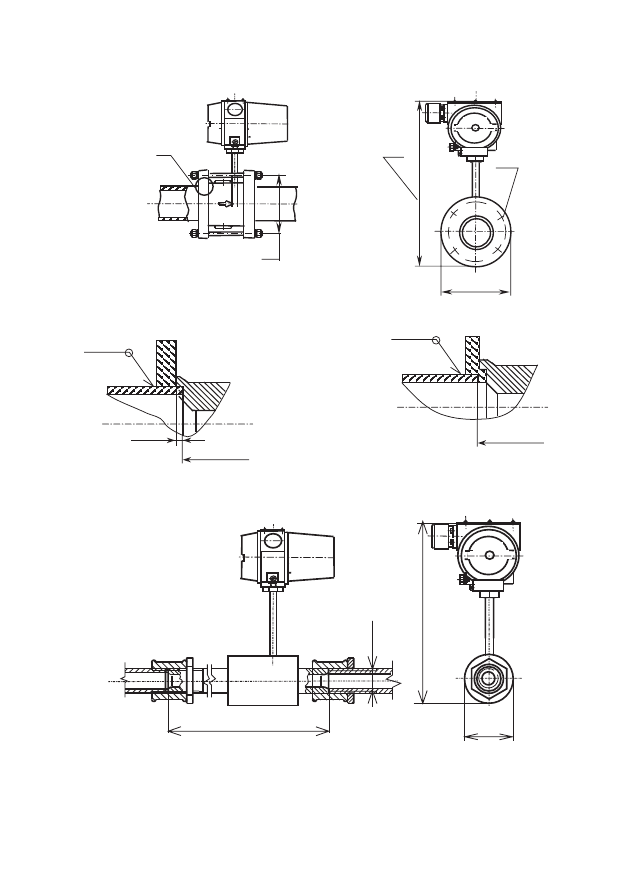

Рисунок Е.7 - Установочные размеры преобразователя исполнения А

Рисунок Е.8 - Установочные размеры преобразователя исполнения В типоразмера

Ду 25 мм

L = L

60

D

1

Рисунок Е.9 - Установочные размеры преобразователей исполнения В

типоразмеров Ду 32, 50, 80, 100, 150 и 200 мм.

Таблица Е.2 к рисункам Е.7 - Е.9

Преобразователь исполнения А

Преобразователь исполнения В

Ду,

мм

B,

мм

D

1

,

мм

L

уст

,

мм

H,

мм

d,

мм

n,

шт.

B,

мм

D

1

,

мм

L

уст

,

мм

H,

мм

L,

мм

d,

мм

n,

шт.

25

115

85

62/86

300

14

4

61

-

240

282

240

-

-

32

135

100

64/88

314

18

4

114

85

130

310

148

14

4

50

160/144 125/110

64/88

331/323

18

4

134

100

133

326

152

18

4

80

195/178 160/145

99/125

358/349

18

8/4 180

145

166

367

206

18

4

100

215/192 180/160

114/144 378/366

18

8

194

160

176

385

226

18

4

150

268/242 230/210

180/210 457/440

22

8

244

210

222

457

278

18

8

200

364/334 320/295

240/270 555/520

22

8

334

295

283

558

343

22

12

П р и м е ч а н и е – В числителе дроби для преобразователей исполнения А указаны размеры для
преобразователей с КМЧ К0 и К4, в знаменателе – для преобразователей с КМЧ К1.

А

А

H

d

n

D

1

L

L - l

L

B

2

уст

уст
