Расходомер Метран-320. Руководство - часть 6

25

В противном случае прилегающие к преобразователю участки трубопроводов
необходимо заменить на прямые участки соответствующей длины из труб,
приведенныхв таблицахБ.3 и Б.4 или использовать прямые участки, входящие в
комплект монтажныхчастей, который определяется при заказе.

ВНИМАНИЕ: КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ДОРАБОТКА (СРЕЗКА)

ВХОДНЫХ И ВЫХОДНЫХ ПАТРУБКОВ, ИМЕЮЩИХ СПЕЦИАЛЬНУЮ
КОНФИГУРАЦИЮ, И ПОСЛЕДУЮЩАЯ ПРИВАРКА ВСТЫК ПАТРУБКОВ К
ТРУБОПРОВОДУ РИСУНОК 2.7. ЭТО ПРИВОДИТ К ЛИКВИДАЦИИ ПЛАВНЫХ
ПЕРЕХОДОВ ОТ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДА К
ПРОТОЧНОЙ ЧАСТИ ПРЕОБРАЗОВАТЕЛЯ И ВЫЗЫВАЕТ ЗНАЧИТЕЛЬНЫЕ
ВОЗМУЩЕНИЯ ПОТОКА (ИЗМЕРЯЕМОЙ СРЕДЫ), ЧТО ПРОЯВЛЯЕТСЯ В
НЕУСТОЙЧИВОЙ РАБОТЕ ЭЛЕКТРОННОГО БЛОКА И НЕДОСТОВЕРНОСТИ
ПОКАЗАНИЙ.

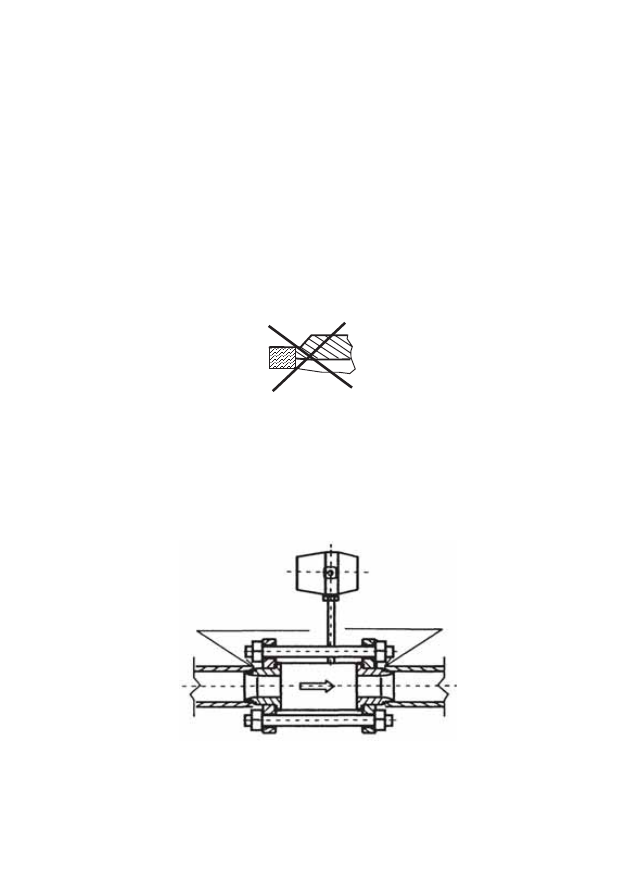

Рисунок 2.7

Прихватить в

несколькихточках

Прихватить в

несколькихточках

Рисунок 2.8

2) Вставить патрубки с фланцами в трубопровод, а затем вставить без

прокладок между фланцами преобразователь или технологическую вставку
(приложение К) и стянуть фланцы двумя шпильками.

3) Прихватить сваркой патрубки к трубопроводу и фланцы к патрубкам -

рисунок 2.8.

Примечание - На внутреннем диаметре трубопровода не допускается

наличие следов сварки.

4) Снять преобразователь, произвести окончательную сварку патрубков с

трубопроводом - рисунок 2.9.

26

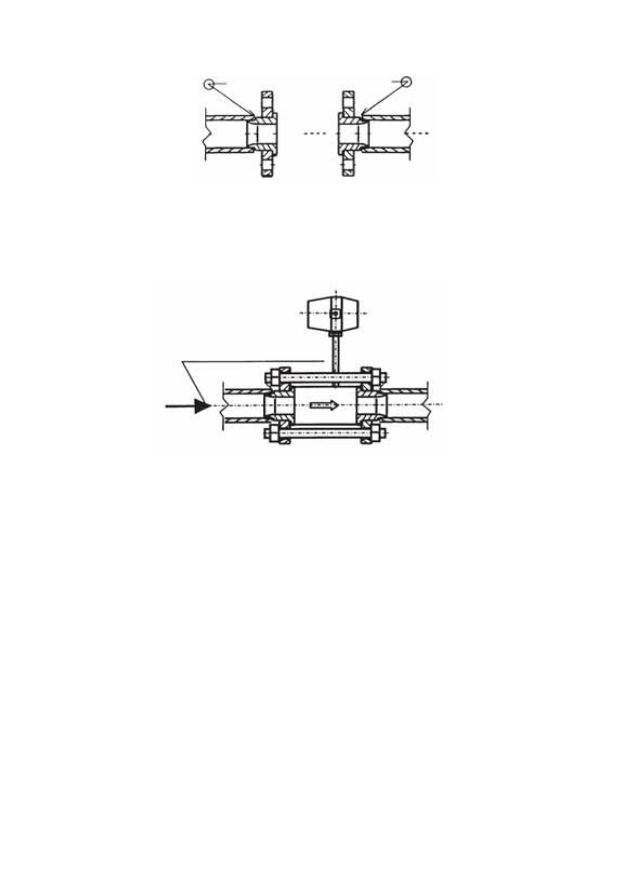

Рисунок 2.9

5) Установить преобразователь с прокладками между фланцами так, чтобы

стрелка на преобразователе совпадала с направлением потока в соответствии с
рисунком 2.10. Стянуть фланцы шпильками. Затяжку шпилек рекомендуется
производить поочередно по диаметрально противоположным парам.

Рисунок 2.10

ВНИМАНИЕ
1.

ВЫСТУПАНИЕ ПРОКЛАДОК ВНУТРЬ ПРОТОЧНОЙ

ЧАСТИ! В ВСЛУЧАЕ ПОВРЕЖДЕНИЯ ПРОКЛАДОК ИХ СЛЕДУЕТ ЗАМЕНИТЬ НА
НОВЫЕ, ВЫРЕЗАННЫЕ ИЗ МАТЕРИАЛА, УКАЗАННОГО В ПРИЛОЖЕНИИ Б,
ТОЛЩИНОЙ 2 ММ. ИСПОЛЬЗОВАНИЕ ПРОКЛАДОК ИЗ ДРУГОГО МАТЕРИАЛА
НЕ ДОПУСКАЕТСЯ!

2.

ЭКСПЛУАТАЦИЯ ПРЕОБРАЗОВАТЕЛЯ НА НЕ

ПОЛНОСТЬЮ ЗАПОЛНЕННЫХ ТРУБОПРОВОДАХ! ПРИ ПРОВЕДЕНИИ
РЕГЛАМЕНТНЫХ РАБОТ, В ХОДЕ КОТОРЫХ ЖИДКОСТЬ СЛИВАЕТСЯ ИЗ
Т Р У Б О П Р О В О Д А ,

Р Е К О М Е Н Д У Е Т С Я

О Т К Л Ю Ч АТ Ь

П И Т А Н И Е

ПРЕОБРАЗОВАТЕЛЯ И ВКЛЮЧАТЬ ЕГО ТОЛЬКО ПОСЛЕ ЗАПОЛНЕНИЯ
ТРУБОПРОВОДА.

3

НЕ ДОПУСКАЕТСЯ

НЕ ДОПУСКАЕТСЯ

. НЕ ГАРАНТИРУЕТСЯ ДОСТОВЕРНОСТЬ ИНФОРМАЦИИ О РАСХОДЕ

ПРИ РАБОТЕ ПРЕОБРАЗОВАТЕЛЯ НА НЕПОЛНОСТЬЮ ЗАПОЛНЕННОМ
ТРУБОПРОВОДЕ И ПРИ ПРЕВЫШЕНИИ ПАРАМЕТРОВ ВИБРАЦИИ,
УКАЗАННЫХ В 2.1.2.2.

4. ДЛЯ ПРЕДУПРЕЖДЕНИЯ КОРРОЗИИ НЕОБХОДИМО ОКРАСИТЬ

ФЛАНЦЫ И МЕСТА СВАРКИ.

Направление потока

27

2.1.3 Проведение электромонтажныхработ
2.1.3.1 Не допускается располагать линии связи преобразователя с

внешними устройствами вблизи силовыхкабелей.

2.1.3.2 Кабели и провода, соединяющие пробразователь и вторичный прибор,

рекомендуется прокладывать в металлорукавахили металлическихтрубах.

2.1.3.3 При монтаже для прокладки линии связи рекомендуется применять

кабели контрольные с резиновой или пластмассовой изоляцией, кабели для
сигнализации с полиэтиленовой изоляцией.

2.1.3.4 Рекомендуется применение экранированного кабеля с изолирующей

оболочкой при нахождении вблизи мест прокладки линии связи электроустановок
мощностью более 0,5 кВА.

Примечание - В качестве сигнальныхцепей преобразователя могут быть

использованы изолированные жилы одного кабеля, при этом сопротивление
изоляции должно быть не менее 50 МОм.

2.1.3.5 Длина линий связи не должна превышать 50 м, сопротивление каждой

жилы не более 20 Ом.

2.1.3.6 Электромонтаж кабелей, соединяющихпреобразователь с

вторичными приборами, производить согласно рисунку Д.5.

2.1.3.7 Монтаж вести 2-хжильным кабелем (например, РПШМ-2х0,35 или

МКШ-2х0,35). Допускается использовать отдельные провода с сечением жилы
0,35 мм .

2.1.3.8 При проведении электромонтажа необходимо прозвонить

разделанные концы кабелей, а затем распаять ихна контакты розетки,
прилагаемой к преобразователю. Пайку производить бескислотным флюсом.
Проверить правильность распайки путем прозвонки соответствующихконтактов и
подсоединить разъем к преобразователю.

2.1.3.9 Заземление преобразователя производить не требуется.
2.1.4 Демонтаж преобразователя

2

2.1.4.

5

1 Демонтаж преобразователя (кроме преобразователя исполнения В

типоразмера Ду 25 мм) производить в следующем порядке:

1) Отключить преобразователь от вторичного прибора (отсоединить разъем

от преобразователя);

2) Сбросить давление и слить жидкость из трубопровода;
3) Отвернуть гайки и снять шпильки, стягивающие преобразователь с

фланцами на трубопроводе. Рекомендуется использовать поставляемое по
специальному заказу приспособление (приложение Л).

4) Установить болты и упоры приспособления в диаметрально

противоположные отверстия фланцев, как указано в приложении Л. При этом,
гайки и шайбы для приспособления используются из числа снятыхсо шпилек.

) Плавно вращая болты приспособления, раздвинуть фланцы и снять

преобразователь.

28

6) После демонтажа отключить питание преобразователя, выкрутив винты

крепления выводов элемента питания (поз. 7 на рисунке 1.3).

2.1.4.2 Демонтаж преобразователя исполнения В типоразмера Ду25

производить в следующем порядке:

1) Отключить преобразователь от вторичного прибора (отсоединить разъем

от преобразователя);

2) Сбросить давление и слить жидкость из трубопровода;
3) Отвернуть контргайки и муфты;
4) Снять преобразователь.
5) После демонтажа отключить питание преобразователя, выкрутив винты

крепления выводов элемента питания (поз. 7 на рисунке 1.3).

2.2 Использование изделия
2.2.1 Подготовка к работе

2.2.1.1 Перед первым включением электрического питания преобразователя

и пуском его в эксплуатацию необходимо:

-

проверить правильность монтажа преобразователя на трубопроводе;

-

проверить правильность распайки разъемов соединительного кабеля

-

проверить правильность подключения внешнихустройств.

После проверки правильности монтажа, открытия запорной арматуры

и полного заполнения трубопровода энергоносителем разрешается подключение

элемента питания. Для этого необходимо винтами закрепить лепестки,

припаянные к выводам элемента питания, на колодке электронного блока как

показано на рисунке 1.3. При подключении элемента питания необходимо строго

соблюдать полярность его выводов

После подключения питания преобразователь готов к работе без

проведения дополнительныхнастроек и регулировок.

Примечания

1 Сданный в эксплуатацию преобразователь работает непрерывно в

автоматическом режиме.

2 На узле учета преобразователь, как правило, работает в комплекте с

вычислителем расхода, тепловычислителем или другими вторичными

приборами.

3 Время выхода преобразователя на установившийся режим измерения

расхода не более 30 мин.

;

2.2.1.2

.

2.2.1.3
