Расходомер Метран-320. Руководство - часть 5

21

приведена в приложении И.

2.1.2.3 Подготовка к монтажу
Транспортировка преобразователя к месту монтажа должна осуществляться

в транспортной таре предприятия-изготовителя.

После транспортировки преобразователя в транспортной таре предприятия-

изготовителя при отрицательной температуре во избежание конденсации влаги
необходимо выдержать преобразователь в упаковке в отапливаемом помещении
не менее трехчасов.

При распаковке преобразователя следует проверить его комплектность по

соответствующему разделу в паспорте и упаковочному листу и сохранность
пломб, подтверждающихпрохождение преобразователем поверки.

Перед установкой преобразователя необходимо тщательно очистить

трубопровод от ржавчины, грязи, окалины и промыть его, чтобы удалить из него
загрязнения и посторонние тела.

2.1.2.4 Монтаж преобразователя исполнения А.
Монтаж преобразователя на трубопроводе осуществлять по типу "Сэндвич",

путем уплотнения преобразователя между двумя установленными на
трубопроводе фланцами, входящими в комплект монтажных частей, при помощи
шпилек и гаек с шайбами в следующем порядке.

L

уст

D

вн

Рисунок 2.1

1) Сваркой либо другим способом вырезать участок трубопровода длиной L

в соответствии с рисунком 2.1 и таблицей Е.2 и измерить внутренний диаметр
трубопровода D

Величина D должна находиться в пределах, указанных в таблицах Б.3 и Б.4.

В противном случае прилегающие к преобразователю участки трубопроводов
необходимо заменить на прямые участки соответствующей длины из труб,
приведенныхв таблицахБ.3 и Б.4, или использовать прямые участки, входящие в
комплект монтажныхчастей, который определяется при заказе.

уст

вн.

вн

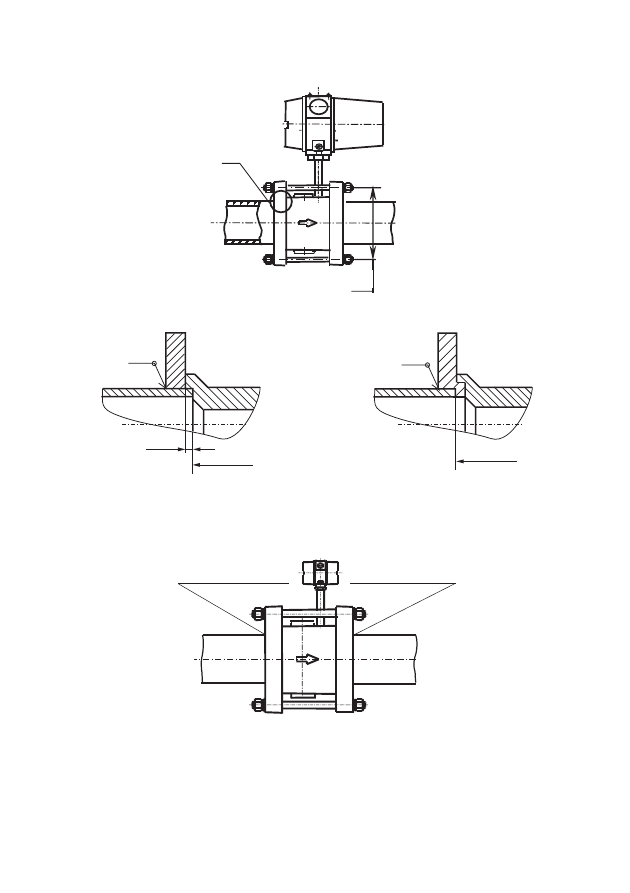

2) Установить фланцы на трубопровод согласно рисунку 2.2. Вставить между

фланцами преобразователь или технологическую вставку (приложение К) с
прокладками и стянуть фланцы двумя шпильками.

Примечание - Для монтажа преобразователей исполнения А с КМЧ К0

использовать фланцы по ГОСТ12820 исполнения 1.

22

А

D

1

Рисунок 2.2

уст

уст

-1

А - вариант для КМЧ К0, К4

А - вариант для КМЧ К1

L

5

L

3) Прихватить сваркой фланцы к трубопроводу - рисунок 2.3.

Рисунок 2.3

Прихватить в

несколькихточках

Прихватить в

несколькихточках

23

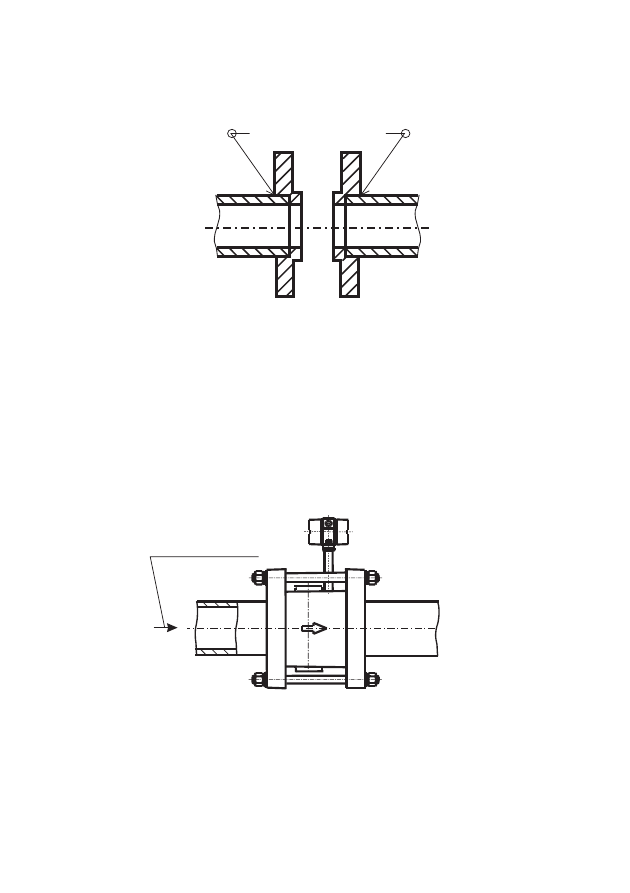

4) Снять преобразователь, произвести окончательную сварку фланцев с

трубопроводом - рисунок 2.4.

Рисунок 2.4

ВНИМАНИЕ: ОБРАБОТКА ТОРЦЕВОЙ ПОВЕРХНОСТИ ТРУБОПРОВОДА

ДОЛЖНА ИСКЛЮЧАТЬ НА ЛИЧИЕ ЗАЗОРА БОЛЕЕ 1 ММ МЕЖД У
ПРЕОБРАЗОВАТЕЛЕМ И ТОРЦЕВОЙ ПОВЕРХНОСТЬЮ ТРУБОПРОВОДА ДЛЯ
КМЧ К1 ИЛИ ФЛАНЦЕМ И ТОРЦЕВОЙ ПОВЕРХНОСТЬЮ ТРУБОПРОВОДА ДЛЯ
КМЧ К0.

5) Установить преобразователь с прокладками между фланцами так, чтобы

стрелка на преобразователе совпадала с направлением потока - рисунок 2.5.
Стянуть фланцы шпильками. Затяжку шпилек рекомендуется производить
поочередно по диаметрально противоположным парам.

Рисунок 2.5

Направление потока

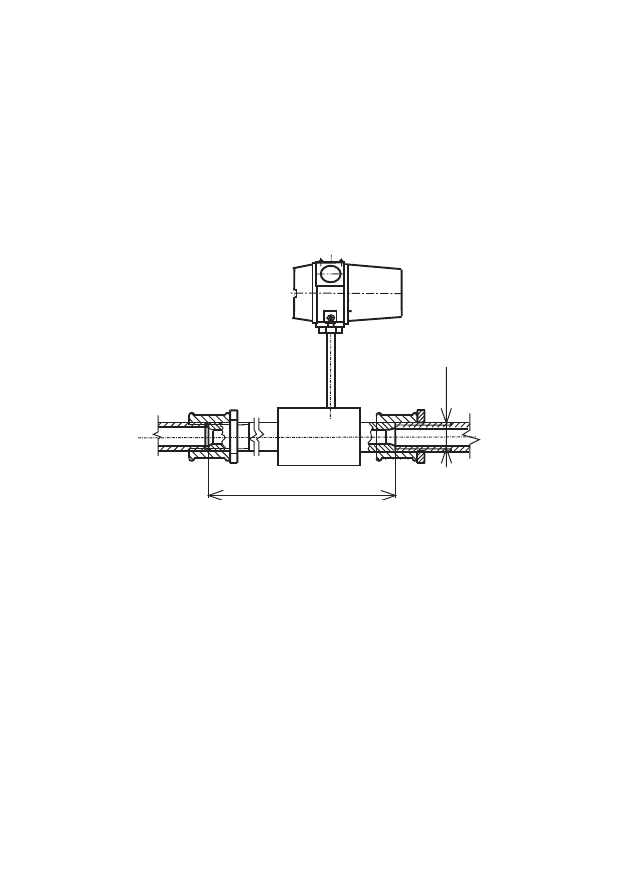

2.1.2.5 Монтаж преобразователя исполнения В типоразмера Ду 25.
Монтаж осуществлять муфтовым соединением в следующем порядке:
1) Вырезать участок трубопровода длиной L

в соответствии с рисунком 2.6 и

уст

24

таблицей Е.2, нарезать резьбу G1-А длиной 11

мм на конце трубы перед

преобразователем и не менее 50 мм на конце трубы после преобразователя.

+1

2) На входной патрубок преобразователя и участок трубопровода после

преобразователя навернуть из комплекта монтажныхчастей контргайки, а затем
муфты.

3) Установить преобразователь так, чтобы стрелка на преобразователе

совпадала с направлением потока.

4) Навернуть до упора муфты на ответные части трубопровода и

преобразователя соответственно и законтрить ихконтргайками рисунок 2.6.

Рисунок 2.6

Уплотнение резьбовыхсоединений производить уплотнительным

материалом, соответствующим условиям эксплуатации (например, лентой ФУМ).

Примечание - При затяжке муфт и контргаек преобразователь удерживать

ключом S30 за лыски на патрубкахпреобразователя.

2.1.2.6 Монтаж преобразователей исполнения В типоразмеров

Ду 32… Ду 200

Монтаж осуществлять по типу "Сэндвич", путем уплотнения преобразователя

между двумя установленными на трубопроводе фланцами, входящими в
комплект монтажныхчастей, при помощи шпилек и гаек с шайбами в следующем
порядке:

1) Сваркой либо другим способом вырезать участок трубопровода длиной L

в соответствии с рисунком 2.1 и таблицей Е.2 и измерить внутренний диаметр
трубопровода D .

уст

вн

Величина D должна находиться в пределах, указанных в таблицах Б.3 и Б.4.

вн

G1-A

L=L

уст
