Дозатор Метран-1360. Руководство - часть 8







32

5)



Выберите пункт «Start Calibration» (Начало калибровки)

6)



Многократно нажимайте «Exit» (Выход) до возвращения к экрану дозирования.

7)



Произведите от 2 до 10 дозировок.

8)



Повторите шаги 1 – 4.

9)



Выберите пункт «Save calibration» (Сохранить настройки)



2.3.3 Использование дозатора с блоком управления серии 200



Примечания
1 Все приведенные в этом разделе последовательность и порядок нажатия клавиш

на блоках панели оператора (далее панели) предполагают, что Вы находитесь в главном
меню (приложение Е, рисунок Е.2).

2 Особенности эксплуатации дозатора исполнения СПГК.5200.102.00 приведены  в

приложении Ж.

Для  входа  в  главное  меню  нажмите  ESC (Выход)  на  блоке  ввода  панели  (далее

блоке ввода) в соответствии с рисунком 2.5.



















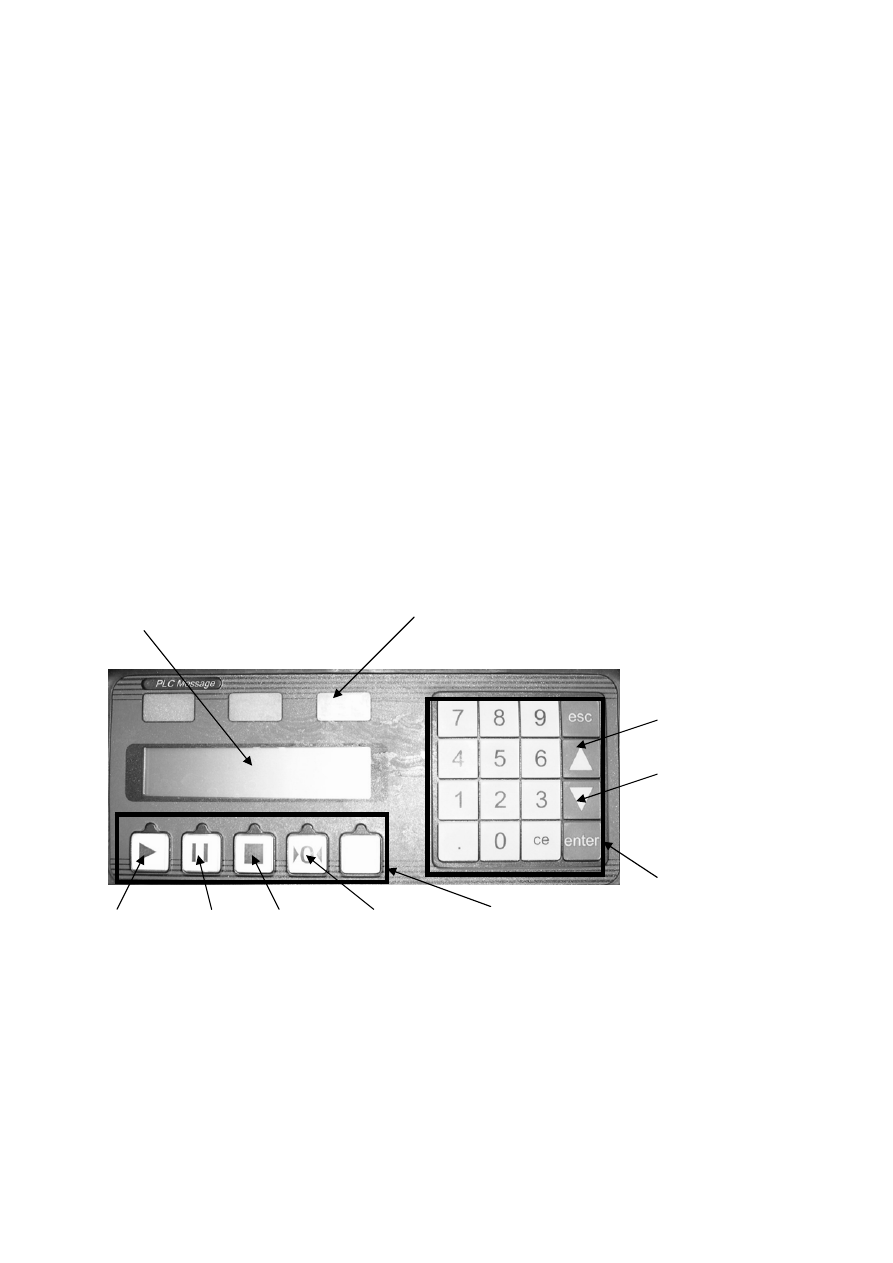

Рисунок 2.5 – Дисплей с кнопочной панелью блока управления серии 200

2.3.3.1



Дозирование среды

Дозатор  позволяет  осуществлять  налив  либо  произвольного  количества  среды,

вводимого с помощью блока ввода (нулевая предустановка), либо предварительно уста-

Блок ввода

Индикаторы
состояния

Экран ЖКИ

Блок
управления

        Кнопка             Кнопка      Кнопка            Кнопка
         Старт”             “Пауза”    “Стоп”         “Установка

                                                                нуля”

Кнопка
DOWN
(вниз)

КнопкаUP
(вверх)







33

новленного количества среды (четыре предустановленных значения).

ВНИМАНИЕ:  ПРИ  ВКЛЮЧЕНИИ  ДОЗАТОРА  АВТОМАТИЧЕСКИ  УСТАНАВ-

ЛИВАЕТСЯ  НУЛЕВАЯ  ПРЕДУСТАНОВКА.  ДЛЯ  ВЫБОРА  УСТАНОВЛЕННОГО
ВАМИ  КОЛИЧЕСТВА  СРЕДЫ  НЕОБХОДИМО  ДЕЙСТВОВАТЬ  СОГЛАСНО
2.3.3.1.2!

Примечание – Все приведенные в подразделе 2.3.3.1 последовательности нажатия

клавиш  на  блоках  панели  предполагают, что Вы  находитесь  в  меню  WORK (Дозиро-
вание)
. Для входа в меню дозирования клавишами UP (Вверх) и DOWN (Вниз) блока
ввода

выберите

WORK (Дозирование)

на

дисплее

и

нажмите

ENTER (Ввод) на блоке ввода.

2.3.3.1.1



Ввод произвольного значения дозы

Примечание – Для  отмены  действия  по  любому  из  шагов  (кроме  шага 5)) ввода

значения дозы в нулевой предустановке и возвращения в меню дозирования достаточно
нажать ESC (Выход) на блоке ввода.

Вы  можете  ввести  любое  значение  дозы  в  пределах  диапазона  дозирования.  Еди-

ницы измерения дозы устанавливаются согласно 2.3.3.3.1.

Для ввода произвольного значения дозы:

1)



Выберите в меню дозирования клавишами UP (Вверх) и DOWN (Вниз) блока

ввода параметр Set (Ввод значения дозы)

2)



Нажмите ENTER (Ввод) на блоке ввода;

3)



Введите значение дозы последовательно нажимая на соответствующие цифро-

вые клавиши на блоке ввода в соответствии с установленными единицами измерения.
Введенное Вами значение будет отображаться на экране панели;

4)



Нажмите ENTER (Ввод) на блоке ввода;

5)



Для запуска процесса дозирования нажмите кнопку Старт на блоке  управле-

ния панели (далее блоке управления) в соответствии с рисунком 2.5.

Примечание − В  случае  необходимости  Вы  можете  либо  полностью  остановить

процесс,  нажав  кнопку  Стоп,  либо  приостановить  на  некоторое  время,  нажав  кнопку
Пауза на блоке управления.

ВНИМАНИЕ: ПРИОСТАНОВКА ПРОЦЕССА ДОЗИРОВАНИЯ УВЕЛИЧИВАЕТ

ПОГРЕШНОСТЬ  ДОЗИРОВАНИЯ  В  СВЯЗИ  С  ИНЕРЦИОННОСТЬЮ  ДЕЙСТВИЯ
КЛАПАНОВ!

2.3.3.1.2



Выбор предустановленного значения

Примечание – Для  отмены  действия  по  любому  из  нижеперечисленных  шагов

(кроме шагов 3) – 5)) выбора предустановленного значения и возвращения в меню до-
зирования достаточно нажать ESC (Выход) на блоке ввода.

Для выбора одного из четырех предустановленных значений (PRESETS) дозы не-

обходимо произвести следующие действия:

1)



Выберите в меню дозирования PRESETS (Выбор предустановки)



34

2)



Нажмите ENTER (Ввод) на блоке ввода два раза;

3)



Введите номер желаемой предустановки (от 1 до 4)

4)



Нажмите ENTER (Ввод) на блоке ввода;

5)



Нажмите Старт на блоке управления;

Примечание − Для повторного запуска процесса дозирования достаточно для каж-

дой дозы нажимать кнопку Старт на блоке управления.

2.3.3.2



Просмотр переменных процесса и диагностической информации

Вы можете просмотреть следующие переменные процесса:
− текущий массовый расход;

− текущий объемный расход;

− текущее значение плотности технологической среды;

− суммарную массу;

− суммарный объем;

− коэффициент усиления.
Также возможен просмотр диагностической информации:
− частоты вибрации измерительных трубок расходомера;

− нестабильности нуля расходомера;

– тревожных сообщений.
Примечание – Все  приведенные  в  данном  пункте  последовательности  нажатия

клавиш на блоках панели предполагают, что Вы находитесь в меню VIEW (Просмотр)
Для входа в меню просмотра клавишами UP (Вверх) и DOWN (Вниз) блока ввода Вы-
берите VIEW (Просмотр) на экране панели и нажмите ENTER (Ввод) на блоке ввода.

2.3.3.2.1



Мониторинг процесса

Примечание – Для  отмены  действия  по  любому  из  нижеперечисленных  пунктов

мониторинга процесса и возвращения в меню обзора переменных процесса достаточно
нажать ESC (Выход) на блоке ввода.

Для выполнения мониторинга процесса:

1)



Выберите PROCESS (Просмотр процессов) клавишами UP (Вверх) и DOWN

(Вниз) блока ввода в меню просмотра;

2)



Нажмите ENTER (Ввод) на блоке ввода;

3)



Нажимая клавиши UP (Вверх) и DOWN (Вниз) блока ввода в меню просмотра

процессов, Вы можете просмотреть текущие значения следующих параметров:

− Mass (Массовый расход)

− Vol (Объемный расход)

− Density (Плотность)

− M.Total (Суммарная масса)

− V.Total (Суммарный объем)



35

2.3.3.2.2



Диагностическая информация

Примечание – Для  отмены  действия  по  любому  из  нижеперечисленных  пунктов

просмотра  диагностической  информации  и  возвращения  в  меню  диагностической  ин-
формации достаточно нажать ESC (Выход) на блоке ввода.

Для просмотра диагностической информации:

1)



Выберите  DIAGNOSTIC (Просмотр  диагностической  информации)  клави-

шами UP (Вверх) и DOWN (Вниз) блока ввода в меню просмотра;

2)



Нажмите ENTER (Ввод) на блоке ввода;

3)



Нажимая клавиши UP (Вверх) и DOWN (Вниз) блока ввода в меню просмотра

диагностики, Вы можете просмотреть следующие параметры:

− Drive Gain (Коэффициент усиления катушки)

− T.Frequency (Частота катушки)

− Live zero (Нестабильность нуля)

2.3.3.2.3



Список тревожных сообщений

Примечание – Для  отмены  действия  по  любому  из  нижеперечисленных  пунктов

просмотра списка тревожных сообщений и возвращения в меню списка тревожных со-
общений достаточно нажать ESC (Выход) на блоке ввода.

Для просмотра списка тревожных сообщений:

1)



Выберите  ERROR LOG (Просмотр  тревожных  сообщений)  клавишами UP

(Вверх) и DOWN (Вниз) блока ввода в меню просмотра;

2)



Нажмите ENTER (Ввод) на блоке ввода;

3)



Просмотрите предыдущее тревожное сообщение Last error code (Код послед-

него тревожного сообщения)

4)



Нажмите ENTER (Ввод) на блоке ввода.

2.3.3.3



Настройка параметров дозирования

Вы можете настроить и изменить следующие параметры дозирования:
− настройка партии (нулевой предустановки);

− настройка предустановок;

− калибровка нуля;

− калибровка автоматической компенсации перелива;

− настройка даты и времени.
Примечания
1 Все приведенные в третьем разделе последовательности нажатия клавиш на бло-

ках панели предполагают, что Вы находитесь в меню настройки. Для входа в меню на-
стройки клавишами UP (Вверх) и DOWN (Вниз) блока ввода выберите CONFIGURA-
TION (Настройка)
 на экране панели в соответствии с рисунком 2.5 и нажмите ENTER
(Ввод)
на блоке ввода.

2  При  вводе  значения  параметра,  не  соответствующего  заданному,  Вы  получите

предупреждающие  сообщение  Ввод  значения  не  возможен (OUT OF RANGE).  Вве-
дите корректный параметр.
