Дозатор Метран-1360. Руководство - часть 7







28

Таблица 2.8

Этап

Описание

Открытие/закрытие

первичного клапа-

на, одноступенча-

тое дозирование

1



Если  режимы  управления  настроены  на  сброс  на  старте,  то  нажатие

«Start» (Старт) обнуляет сумматор, открывает клапан и начинает дозиро-
вание;
2



Если режимы управления не настроены на сброс на старте, то нажатие

«Start» (Старт) открывает клапан и начинает дозирование;
3



При достижении значения дозы клапан автоматически закрывается.

Открытие/закрытие

первичного клапа-

на, двухступенча-

тое дозирование

1



Если  режимы  управления  настроены  на  сброс  на  старте,  а  параметр

«Open primary» (Открыть  первичный)  имеет  значение 0, то  нажатие
«Start» (Старт) обнуляет сумматор, открывает клапан и начинает дозиро-
вание;
2



Если режимы управления не настроены на сброс на старте, а параметр

«Open primary» (Открыть  первичный)  имеет  значение 0, то  нажатие
«Start» (Старт) открывает клапан и начинает дозирование;
3



Если  параметр «Open primary» (Открыть  первичный)  имеет  значение,

отличное от 0, то клапан откроется, когда значение накопленного количе-
ства жидкости достигнет заданной величины;
4



Первичный клапан закроется, когда значение накопленного количества

жидкости  достигнет  значения  параметра «Close primary» (Закрыть  пер-
вичный).

Открытие/закрытие

вторичного

клапана

1



Если  режимы  управления  настроены  на  сброс  на  старте,  а  параметр

«Open secondary» (Открыть  вторичный)  имеет  значение 0, то  нажатие
«Start» (Старт) обнуляет сумматор, открывает клапан и начинает дозиро-
вание;
2



Если режимы управления не настроены на сброс на старте, а параметр

«Open secondary» (Открыть  вторичный)  имеет  значение 0, то  нажатие
«Start» (Старт) открывает клапан и начинает дозирование;
3



Если  параметр «Open secondary» (Открыть  вторичный)  имеет  значе-

ние,  отличное  от 0, то  клапан  откроется,  когда  значение  накопленного
количества жидкости достигнет заданной величины;
4



Вторичный клапан закроется, когда будет достигнуто значение дозы.

Предупреждение

об окончании

1



Если при настройке был включен параметр «End warning» (Предупре-

ждение  об  окончании),  блок  управления  выдаст  предупреждение,  когда
значение  накопленного  количества  жидкости  достигнет  запрограммиро-
ванного значения.
2



«End warning» (Предупреждение об окончании) остается активным до

прекращения дозирования.

Превышение

Если  при  конфигурировании  был  включен  параметр «Overrun»



(Превышение),  блок  управления  выдает  предупреждение,  когда  накоп-
ленное  значение  жидкости  превосходит  значение  дозы  на  запрограмми-
рованную величину.



29

2.3.2.2.2 Обзор данных

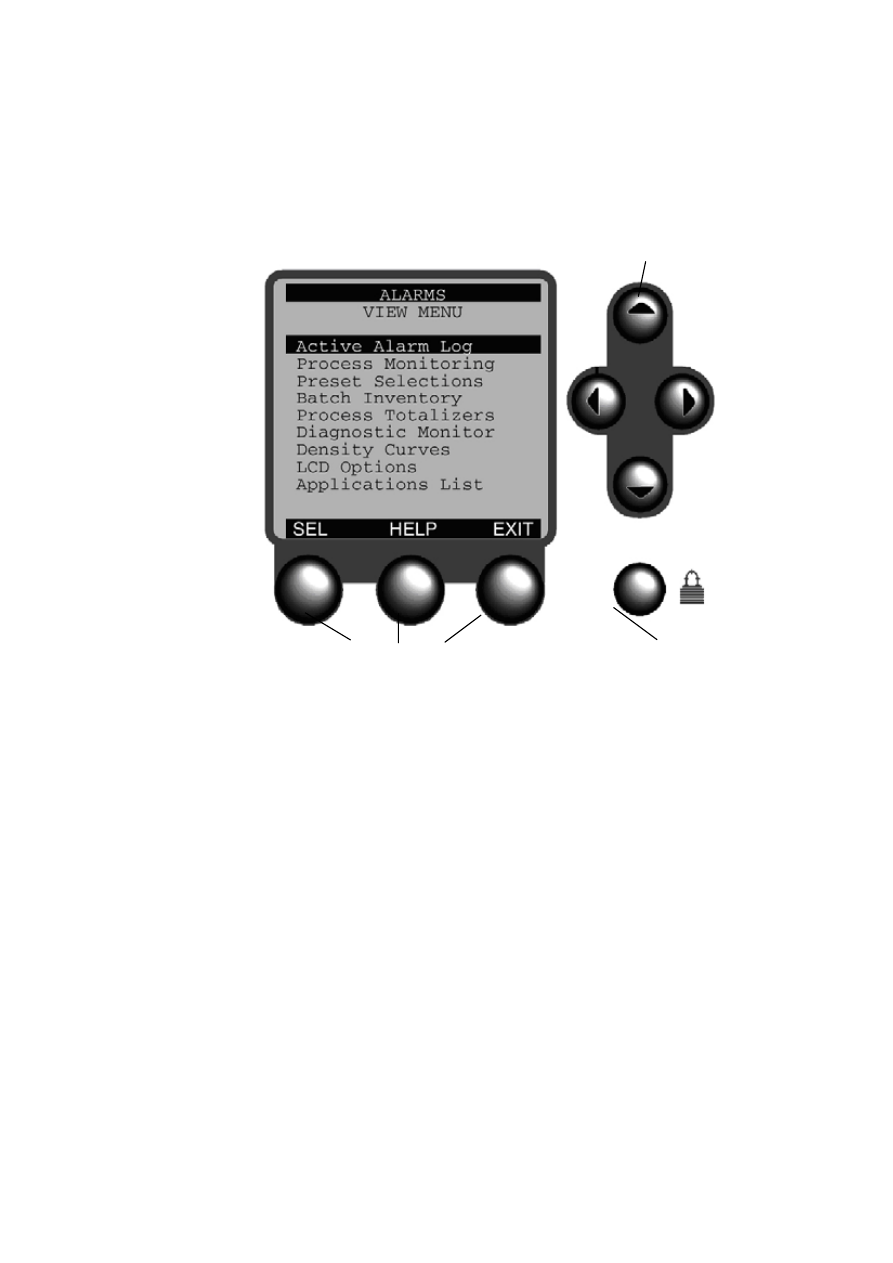

Для  входа  в  меню  обзора  данных  (View menu)  нажмите  на  основном  операцион-

ном экране (рисунок 2.2) кнопку «View» (Просмотр). Общий вид меню просмотра по-

казан на рисунке 2.3.







Рисунок 2.3



2.3.2.2.2.1 Просмотр списка тревожных сообщений

1)

С помощью кнопок управления курсором выберите раздел «Active alarm log»

(Список  тревожных  сообщений)  и  нажмите  кнопку  «Sel» (Выбрать).  В  этом  списке

отображаются  сообщения  о  неисправностях,  либо  об  определенных условиях,  обнару-

женных блоком управления во время самодиагностики.

2)



Многократно нажмите кнопку «Exit» (Выход) для возвращения к операцион-

ному экрану.

2.3.2.2.2.2 Просмотр переменных процесса

1)  С  помощью  кнопок  управления  курсором  выберите  раздел  «Process

monitoring» (Мониторинг  процесса)  и  нажмите  кнопку  «Sel» (Выбрать).  В  режиме

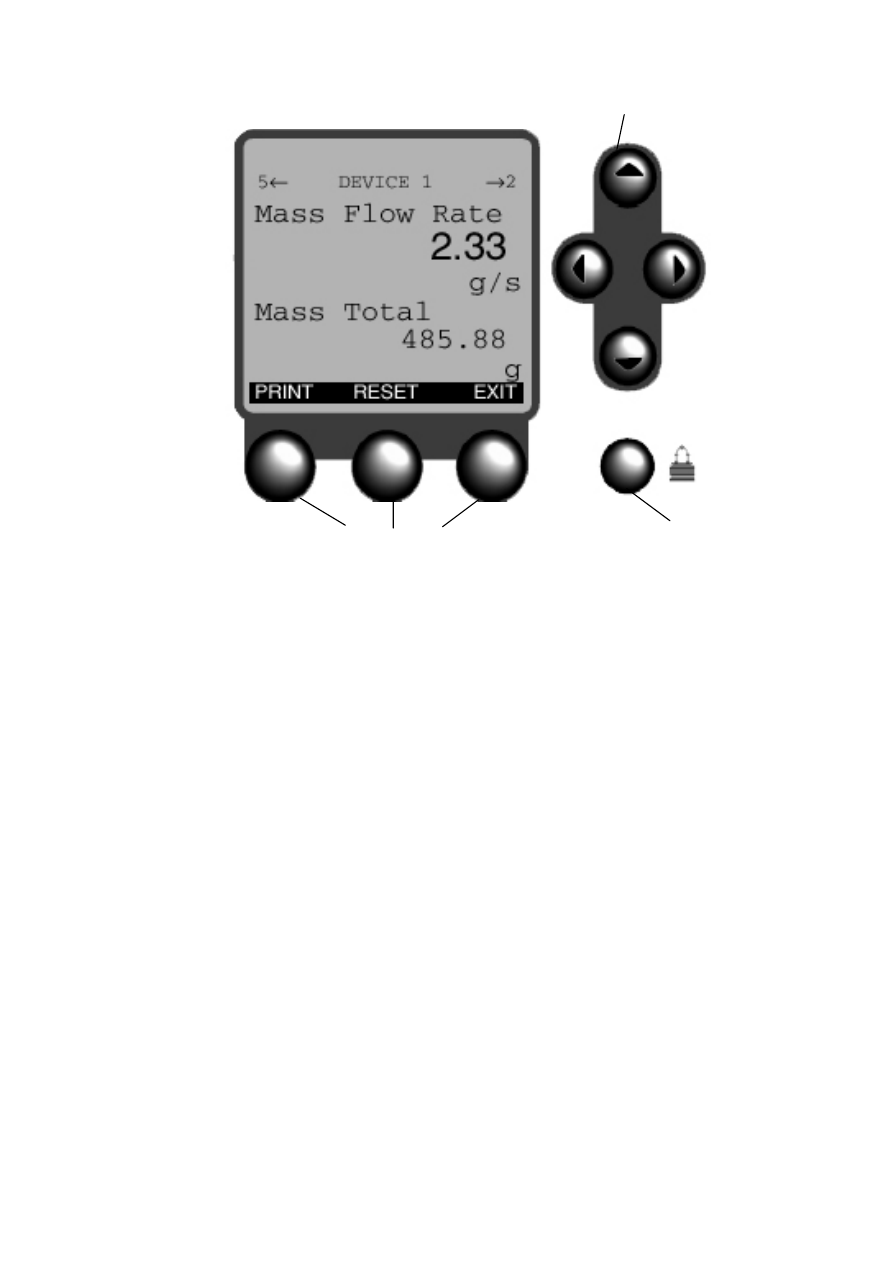

просмотра переменные процесса непрерывно отображаются на дисплее. Общий вид эк-

рана мониторинга процесса показан на рисунке 2.4.

Функциональные кнопки

Кнопки управления курсором

Кнопка защиты



30









Рисунок 2.4

2)

Перемещение  между  экранами  мониторинга  процесса  производится  с  помо-

щью кнопок управления курсором «◄» и «►».

3)



Для  возвращения  к  экрану  дозирования  многократно  нажимайте  кнопку

«Exit» (Выход)

2.3.2.2.2.3 Выбор предустановки дозы

1)

С помощью кнопок управления курсором выберите раздел «Preset selection»

(Выбор  предустановок)  и  нажмите  кнопку  «Sel» (Выбрать).  На  дисплее  будет  ото-
бражен список доступных предустановок.

2)



Выберите желаемую предустановку и нажмите «Save» (Сохранить)

3)



Многократно  нажимайте  кнопку  «Exit» (Выход)  для  возвращения  к  экрану

дозирования.

2.3.2.2.2.4 Просмотр инвентаризаторов дозы
Инвентаризаторы  дозы  отображают  суммарное  количество  жидкости,  налитое  с

использованием каждой из настроенных предустановок дозы. Для их просмотра:

1)



Выберите пункт «Batch Inventory» (Инвентаризатор дозы)

2)



Многократно  нажимайте  кнопку  «Exit» (Выход)  для  возвращения  к  экрану

дозирования.

2.3.2.2.2.5 Использование сумматоров процесса
Для  входа  в  меню  сумматоров  процесса  выберите  раздел  «Process totalizers»

(Сумматоры процесса)

Функциональные кнопки

Кнопки управления курсором

Кнопка защиты



31

Меню сумматоров процесса включает в себя подменю «Process» (Процесс) и «In-

ventory» (Инвентаризатор)

2.3.2.2.2.5.1 Подменю «Process» (Процесс).
Для входа в подменю выберите в меню «Process totalizers» (Сумматоры процес-

са) раздел «Process» (Процесс) и нажмите кнопку «Sel» (Выбрать).

Это меню позволяет просматривать и обнулять значение накопленного количества

жидкости, а также приостанавливать и возобновлять суммирование.

Чтобы произвести необходимые действия с сумматорами:
1



Находясь в подменю «Process» (Процесс) с помощью клавиш управления кур-

сором выберите нужный сумматор (массовый либо объемный).

2



Нажмите кнопку «Reset» (Обнулить) для обнуления сумматора.

3



Нажмите кнопку «Pause» (Пауза), чтобы остановить суммирование.

4



Нажмите кнопку «Resume» (Возобновить), чтобы возобновить суммирование.

5



Многократно нажимайте кнопку «Exit» (Выход) для возвращения к экрану до-

зирования.

Значение,  на  которое  переустановится  значение  накопленного  количества  жидко-

сти, зависит от того, приостанавливался ли подсчет при обнулении сумматора.

Если обнуление производилось до остановки суммирования, значение обнулится.
Если  обнуление  производилось  после  остановки  суммирования  нажатием  кнопки

«Pause» (Пауза),  то  значение  станет  равным  количеству  жидкости,  прошедшему  через
дозатор с момента остановки суммирования до момента обнуления.

Подменю  «Process» (Процесс)  также  отображает  предельное  значение  суммато-

ров, после которого происходит их обнуление.

2.3.2.2.2.5.2 Подменю «Inventory» (Инвентаризатор)
Для входа в подменю выберите в меню «Process totalizers» (Сумматоры процес-

са) раздел «Inventory» (Инвентаризатор) и нажмите кнопку «Sel» (Выбрать)

Это меню позволяет просматривать и обнулять значение накопленного количества

жидкости

Для  возвращения  к  экрану  дозирования  многократно  нажимайте  кнопку  «Exit»

(Выход)

2.3.2.2.2.6 Диагностический монитор
Выберите раздел «Diagnostic monitor» (Диагностический монитор). Монитор пе-

рейдет в режим отображения диагностической информации.

2.3.2.2.3 Настройка автоматической компенсации перелива.
Автоматическая компенсация перелива позволяет ввести поправку на время закры-

вания клапана. Настройку необходимо проводить в следующей последовательности:

1)



Нажмите кнопку защиты на панели.

2)



Выберите пункт «Maintenance» (Обслуживание).

3)



Выберите пункт «Calibration» (Калибровка).

4)



Выберите пункт «Batch AOC» (Автоматическая компенсация перелива)
