Установка компрессорная винтовая переносная ДЭН-45ШМ "Шахтёр". Руководство - часть 2

2. Инструкция по эксплуатации
2.1. Общие указания

2.1.1. Настоящая инструкция па эксплуатации предназначена для руководства при пуске и обслуживании установки и поддержания ее в постоянной готовности к работе.

2.1.2. К эксплуатации установки допускаются лица изучившие настоящее руководство по эксплуатации и прошедшие проверку
2.1.3. При эксплуатации установки необходимо дополнительно руководствоваться следующими документами

- формуляром,

- технической документацией, поставляемой с установкой

- технической документацией комплектующих изделий.

2.2. Указание мер безопасности

2.2.1. При подготовке и проведении работ с установкой должны соблюдаться требования, установленные "Правилами безопасности в угольных шахтах" (ПБ 05-618-03) и другими нормативными документами.

2.2.2. С обеих сторон установки должны располагаться ящики с песком или инертной пылью емкостью не менее 0,4 м и по пять порошковых огнетушителей.

2.2.3. Расстояние от места работы установки до места нахождения обслуживающего персонала не должно превышать 100 м.

2.24 Запрещаются включение и работа установки при

- содержании метана в месте расположения установки более 1.0%;

- отсутствии или неисправности тепловой защиты,

- течи масла,

- неисправности предохранительного клапана датчика-реле температуры, манометров и термометра,

- работа установки с неисправным компрессором,

- работа установки со снятыми защитными боковыми панелями,

- засоренности воздушного и масляного фильтров.

2.3. Подготовка к работе, запуск и остановка установки

2.3.1. Монтаж

2.3.11. При подготовке к монтажу произвести внешний осмотр и расконсервацию, проверьте наличие эксплуатационной документации, комплекта ЗИП.

2.3.1.2. Установить компрессорную установку на ровном твердом основании с уклоном не более 2°. Фундамент при этом не требуется.

2.3.1.3. Минимальное расстояние до стен и других машин от установки должно быть не менее 0,5 м (для проведения технического обслуживания).

2.3.2. Подключение электроэнергии

2.3.2.1. Подключение электропитания должен производить только специалист, имеющий квалификационную группу по электробезопастности не ниже третьей!

2.3.2.2. Напряжение на установку должно подаваться через пускатель с искробезопасной схемой управления.

Запрещается

- обслуживать и ремонтировать электрооборудование установки без приборов и инструмента предназначенных для этих целей,

- эксплуатировать электрооборудование при неисправных средствах взрывозащиты, блокировках, заземлении, аппаратах защиты, нарушении схем управления, защиты и поврежденных кабелях;

- открывать крышки оболочек взрывобезопасного электрооборудования в газовых шахтах без предварительного снятия напряжения со вскрываемого отделения оболочки и замера содержания метана,

-изменять заводскую конструкцию и схему электрооборудования, схемы аппаратуры управления, защиты и контроля, а также градуировку устройств защиты без согласования с заводом-изготовителем,

- снимать с аппаратов знаки, надписи и пломбы.

2.3.3. Первый запуск установки

Внимание! При каждом включении установки необходимо следить за направлением вращения роторов винтового компрессора (направление вращения указано на корпусе винтового компрессора в виде стрелки). Вращение в обратном направлении более 2 секунд дебет к разрушению винтового компрессора

2.3.3.1. Снять чеку с датчика защиты Д.3. 1, надеть защитный колпачок.

2.3.3.2. Подключить установку к электропитанию через пускатель типа ПВИ125БТ.

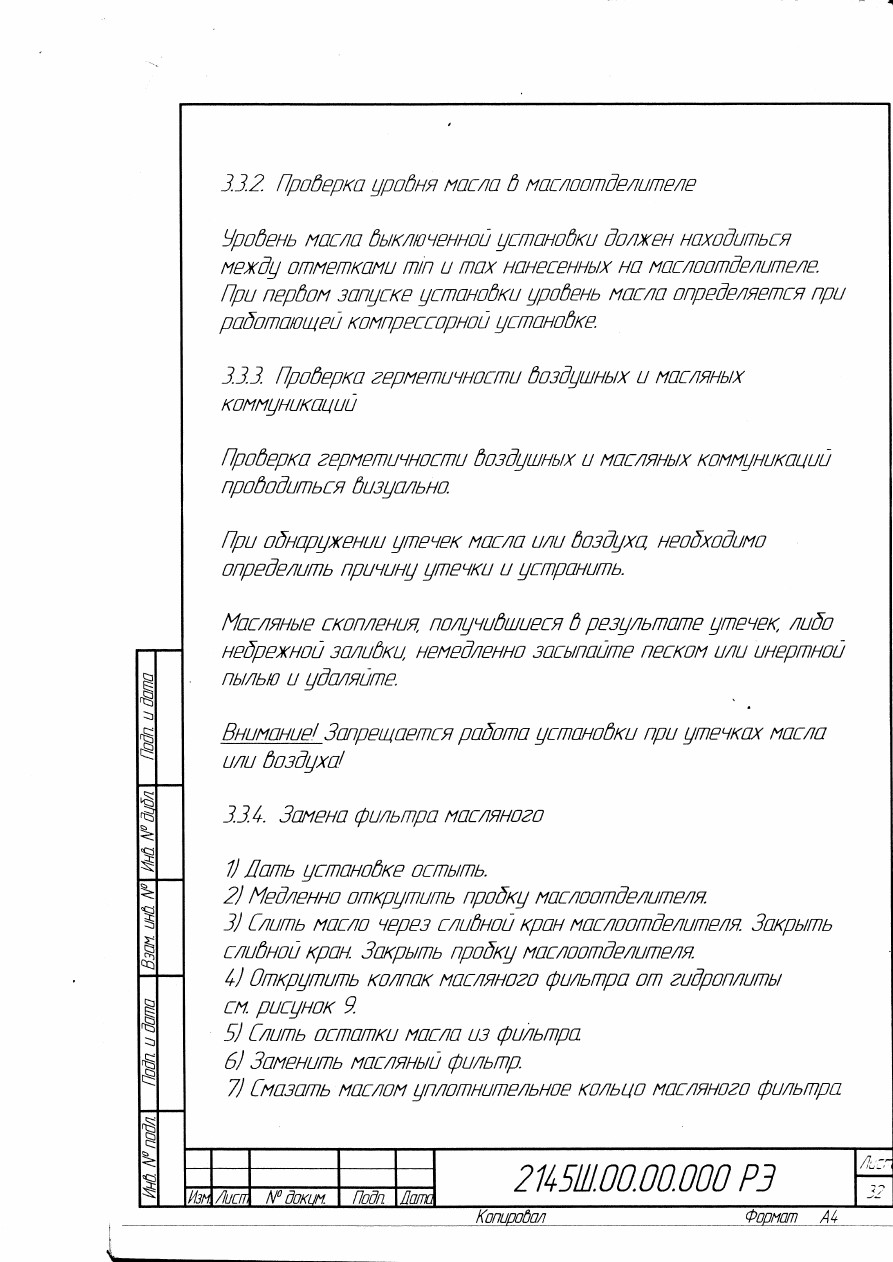

23.3.3. Проверить уровень масла в маслоотделителе (см.п.33.21 2.3.3А Проверить затяжку резьбовых соединений.

2.33.5. Открыть один раздаточный вентиль.

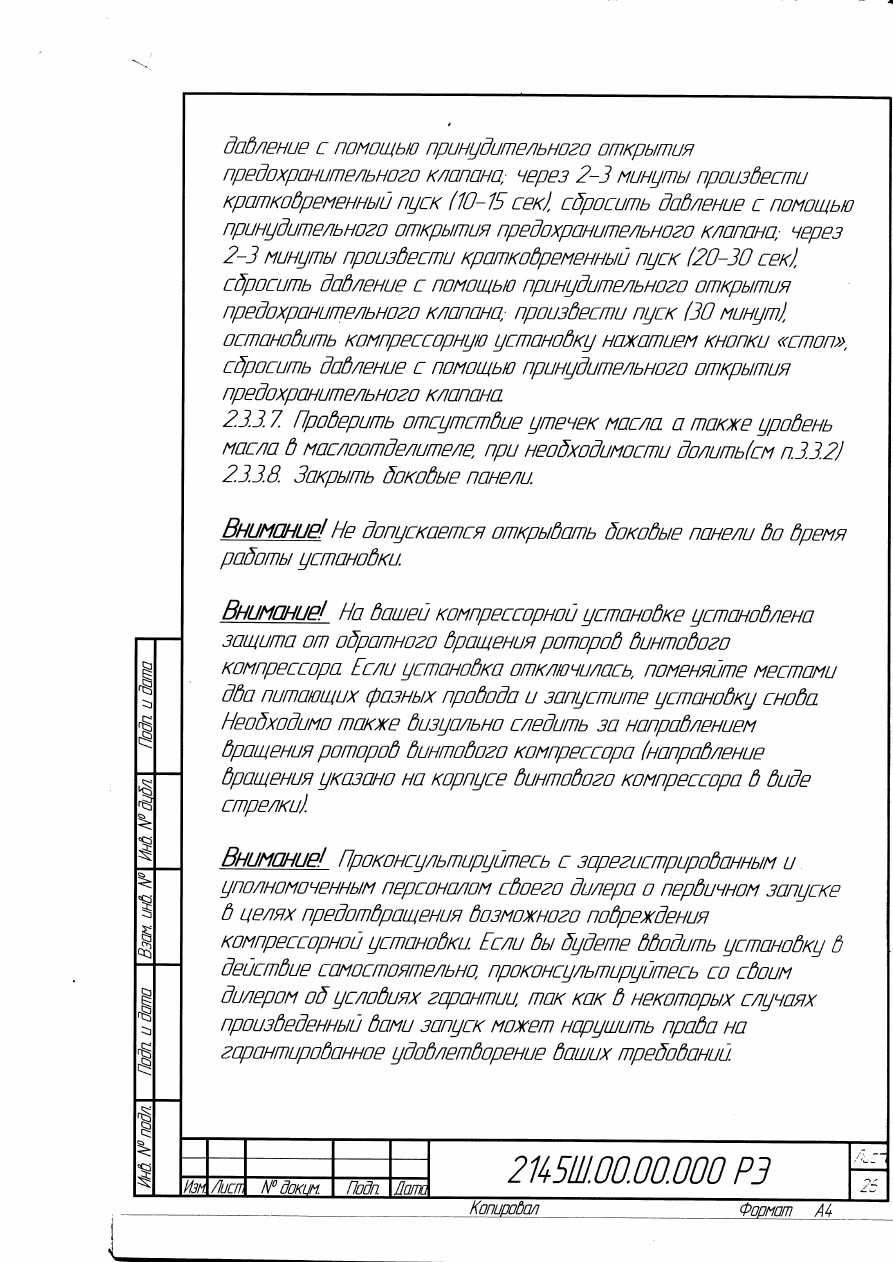

23.3.6. Произвести кратковременный пуск 12-3 сек), сбросить

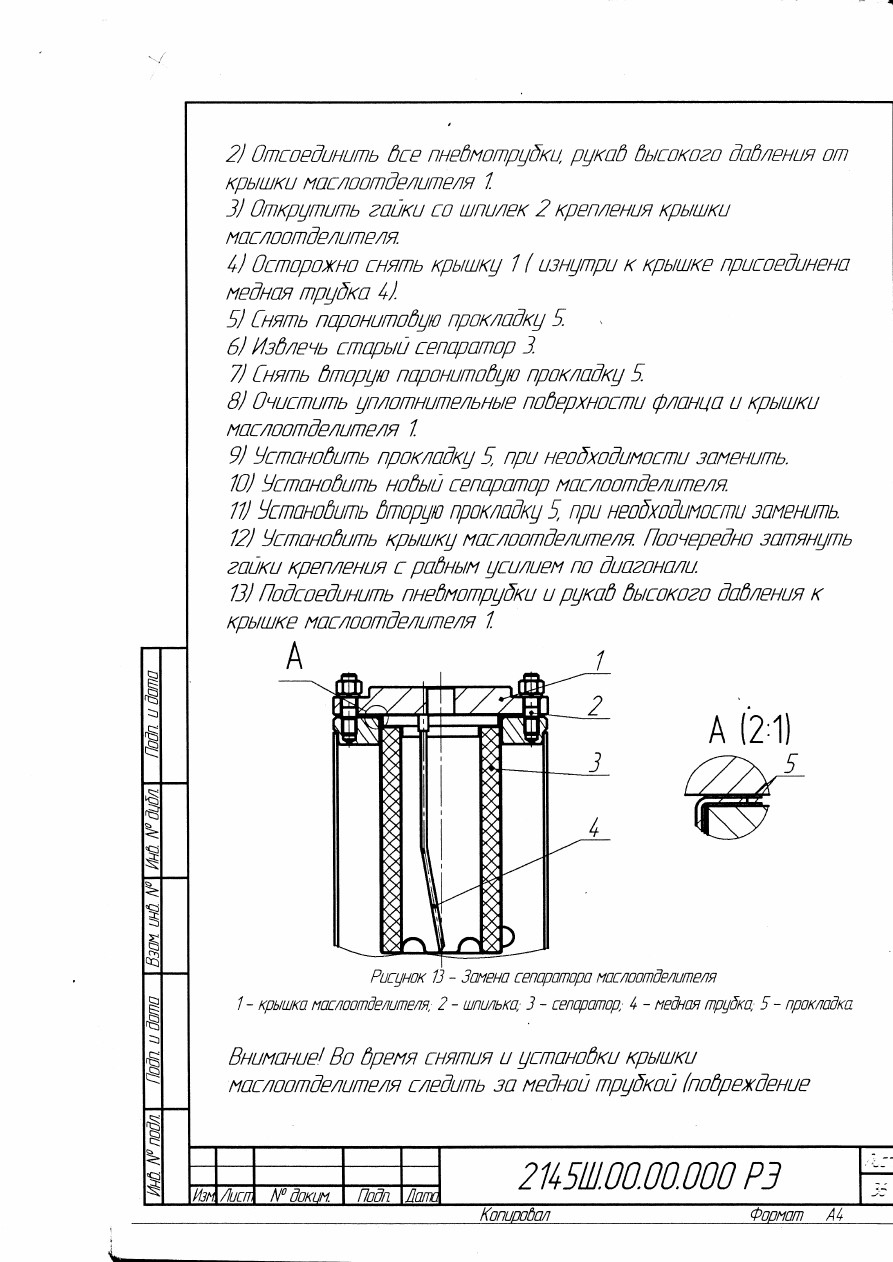

приведет к маслоуносу!. Она должна Выть направлена в центр чашки сепаратора как показано на рисунке 13. Утилизируйте старый сепаратор, руководствуясь действующими нормативами.

Марка сепаратора маслоотделителя см. Приложение 3.
