Установка компрессорная винтовая переносная ДЭН-45ШМ "Шахтёр". Руководство - часть 1

Установка компрессорная Винтовая переносная ДЗН-45ШМ "ШАХТЕР" 2145Ш.00.00.000 РЗ

Введение
Настоящее руководство по эксплуатации (РЭ) предназначено для изучения, подготовки и ввода в эксплуатацию установки, а также для выполнения ее технического обслуживания.

РЭ состоит из следующих разделов

- техническое описание изделия,

- инструкция по эксплуатации.

- инструкция по ТО.

Перед началом эксплуатации, наряду с РЭ. необходимо изучить технические описания и инструкции по эксплуатации комплектующих изделий.

Запрещаются включение и работа компрессорной установки при содержании метана 6 месте расположения установки более 1.0 %

Для обеспечения надежной работы установки в течение всего периода эксплуатации необходимо своевременно и качественно производить техническое обслуживание.

При пуско-наладочных работах и работах связанных с отключением установки от источника питания необходима следить за направлением вращения роторов винтового компрессора (направление вращения указано стрелкой на корпусе винтового компрессора!. Вращение в обратном направлении более 2 секунд ведет к разрушению винтового компрессора

1. Техническое описание

11 Назначение

1.1.1. Установка компрессорная ДЗН-Ь5ШМ "Шахтер“(установка)предназначена для снабжения сжатым воздухом пневматических инструментов пневматических буровых станков и приводов механизмов в подземных выработках шахт, надшахтных зданиях и в тупиковых забоях шахт опасных по газу и пыли, в которых "Правилами безопасности в угольных шахтах" (ПБ 05-618-03) допущено применение электрооборудования в исполнении "РВ".

1.1.2. Установка выполнена в климатическом исполнении "У" категории размещения 5 согласно ГОСТ 15150-69, при температуре окружающего воздуха от минус 5 С до плюс 35 С и атмосферном давлении не ниже 0.087МПа (650 мм.рт.ст).

1.2. Технические данные, основные параметры и
Технические данные, основные параметры и характеристики приведены в таблице 1.

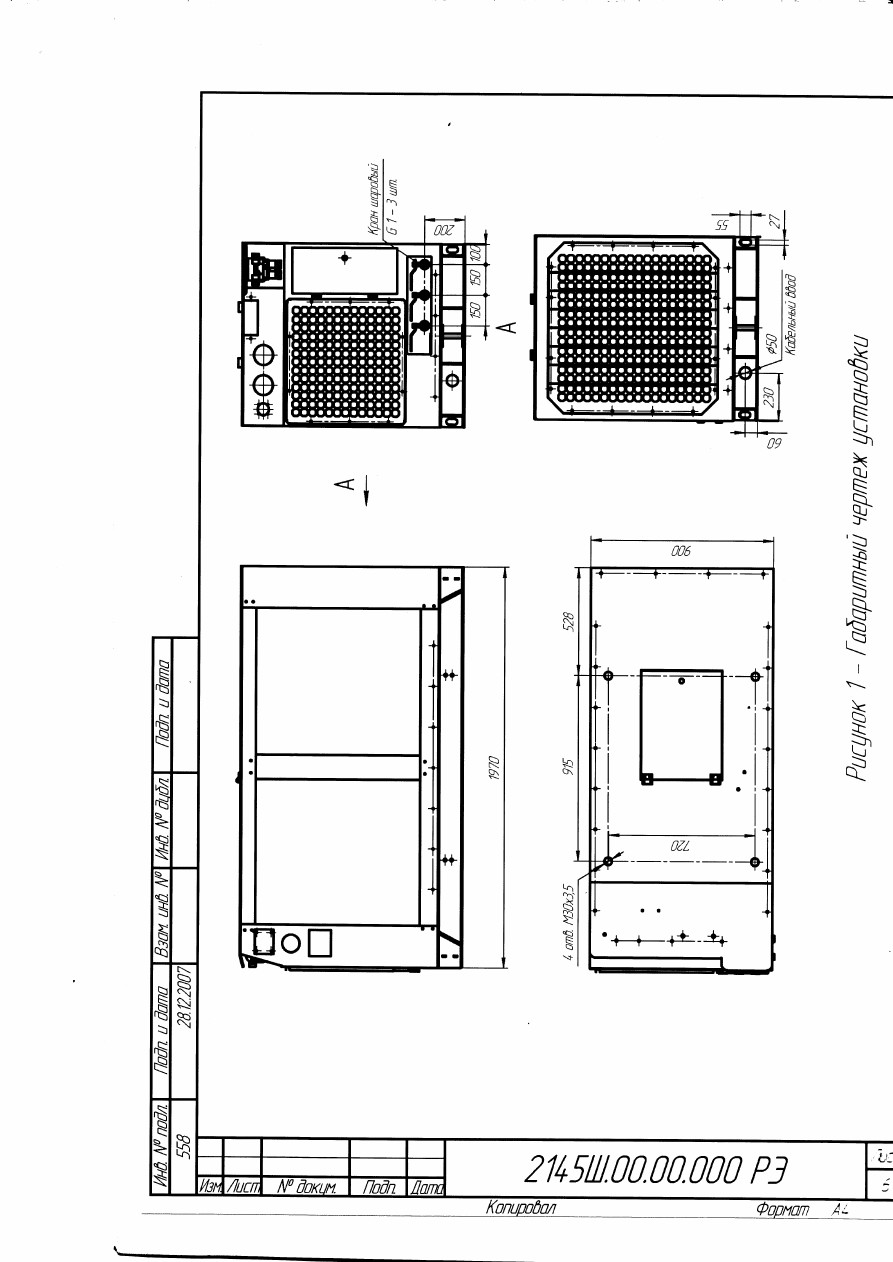

Габаритный чертеж - см. Рисунок 1.

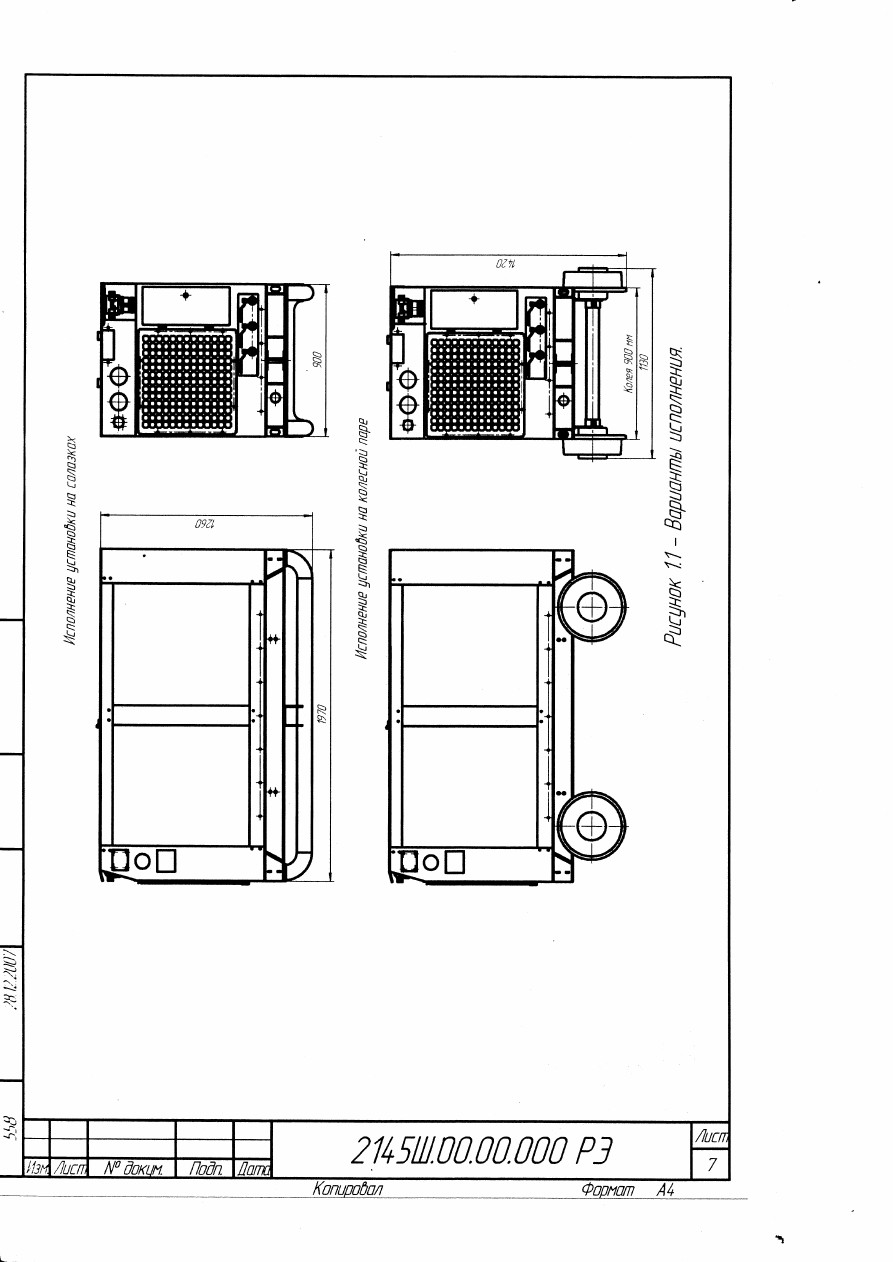

Варианты исполнений - см. Рисунок 1.1.

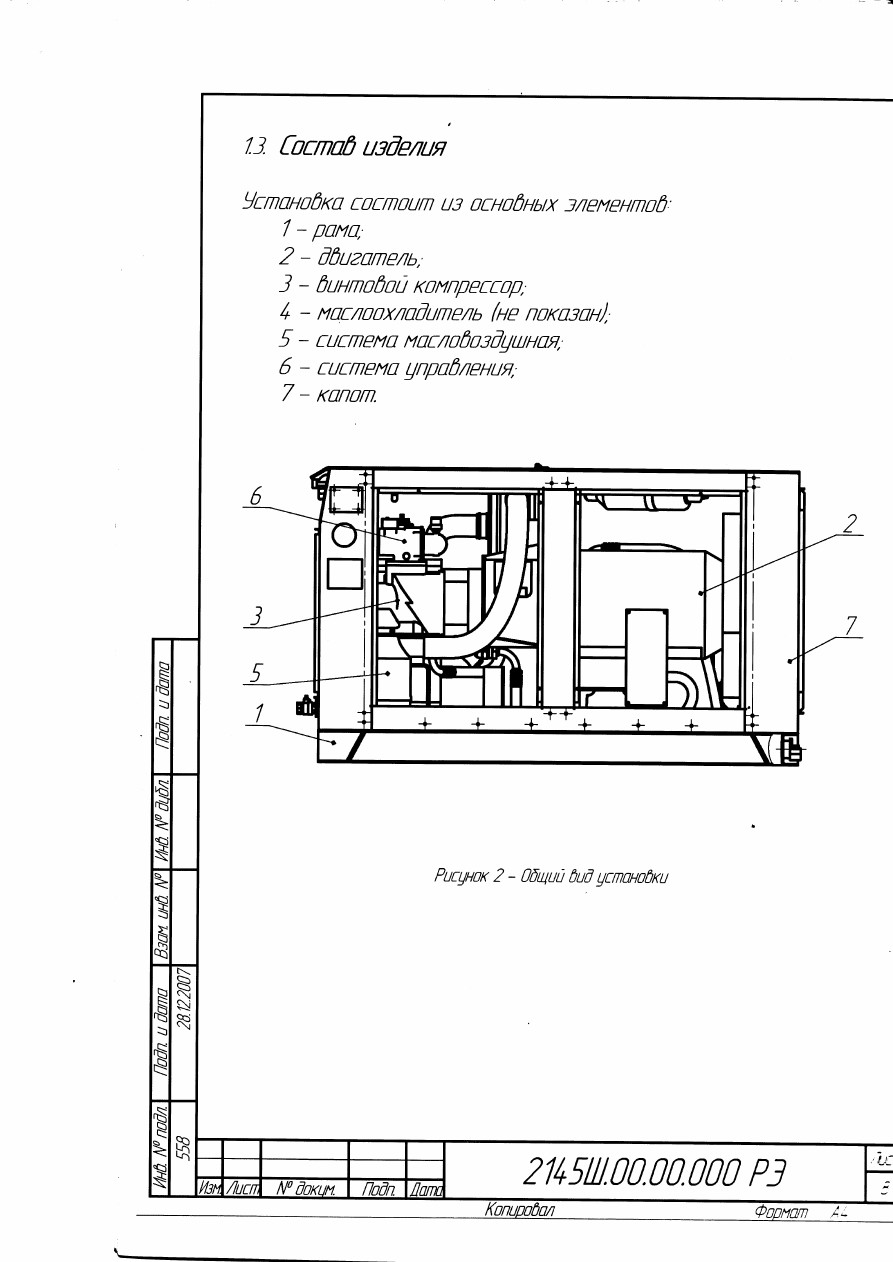

Состав изделия

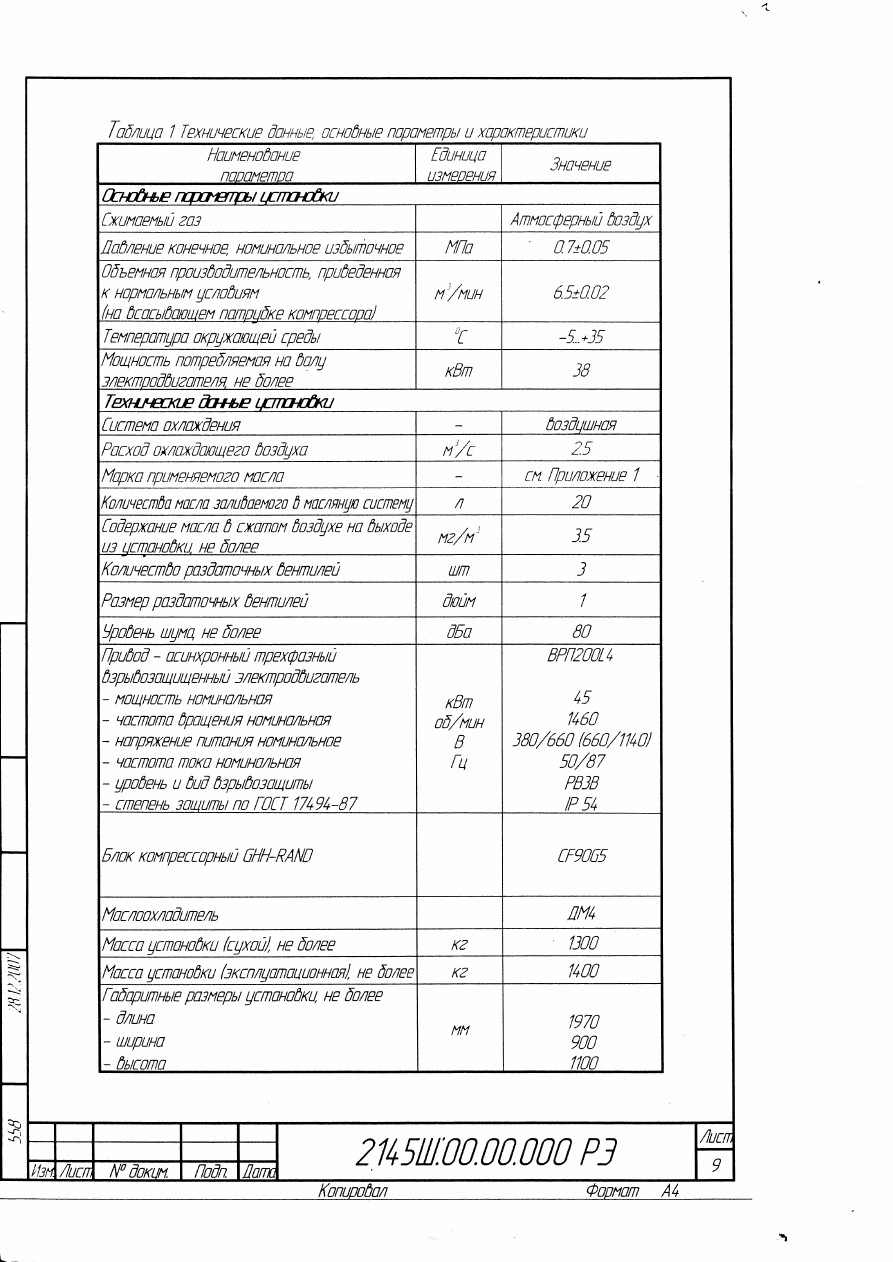

Таблица 1 Технические данные, основные параметры и характеристики

14. Принцип роботы установки

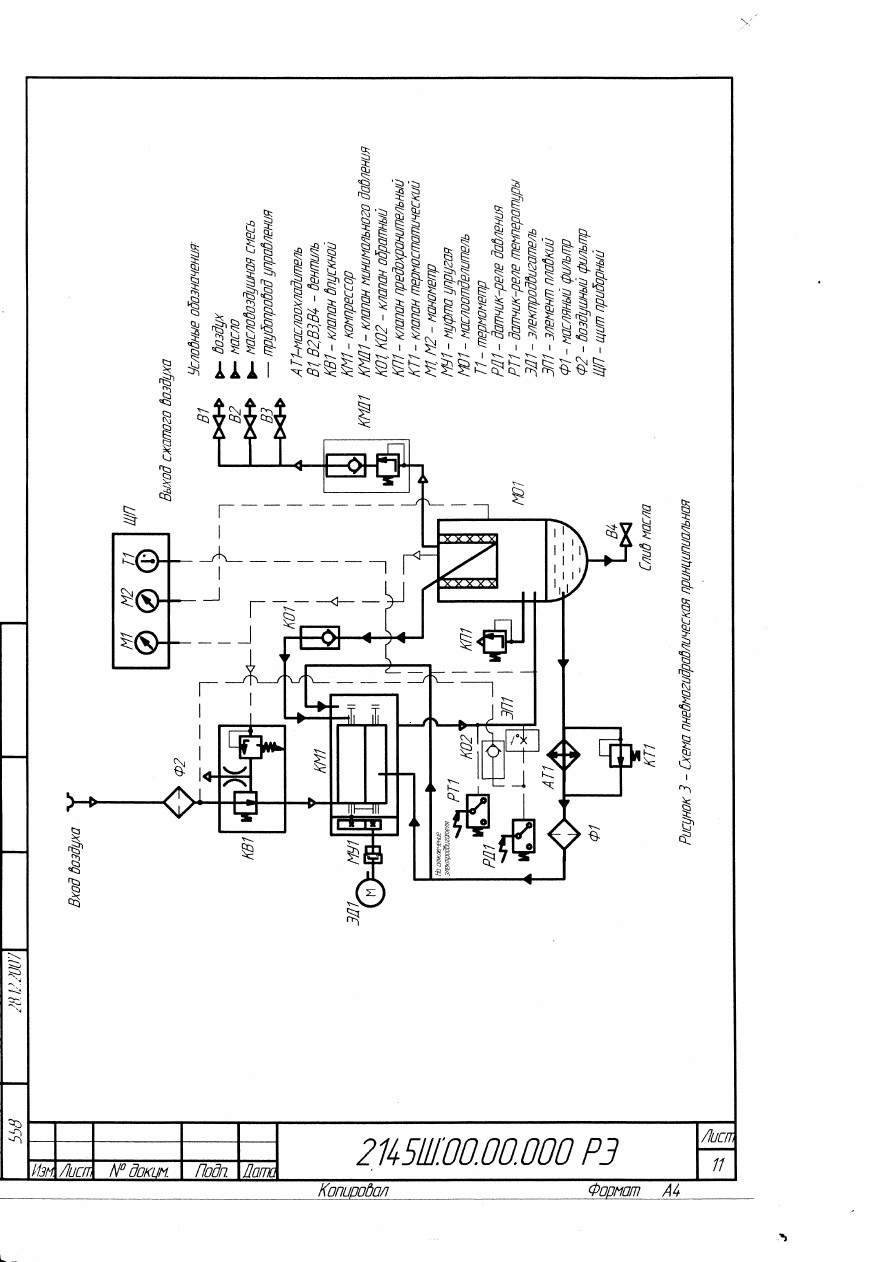

Принцип работы установки представлен на схеме комбинированной принципиальной (см рисунок 3).

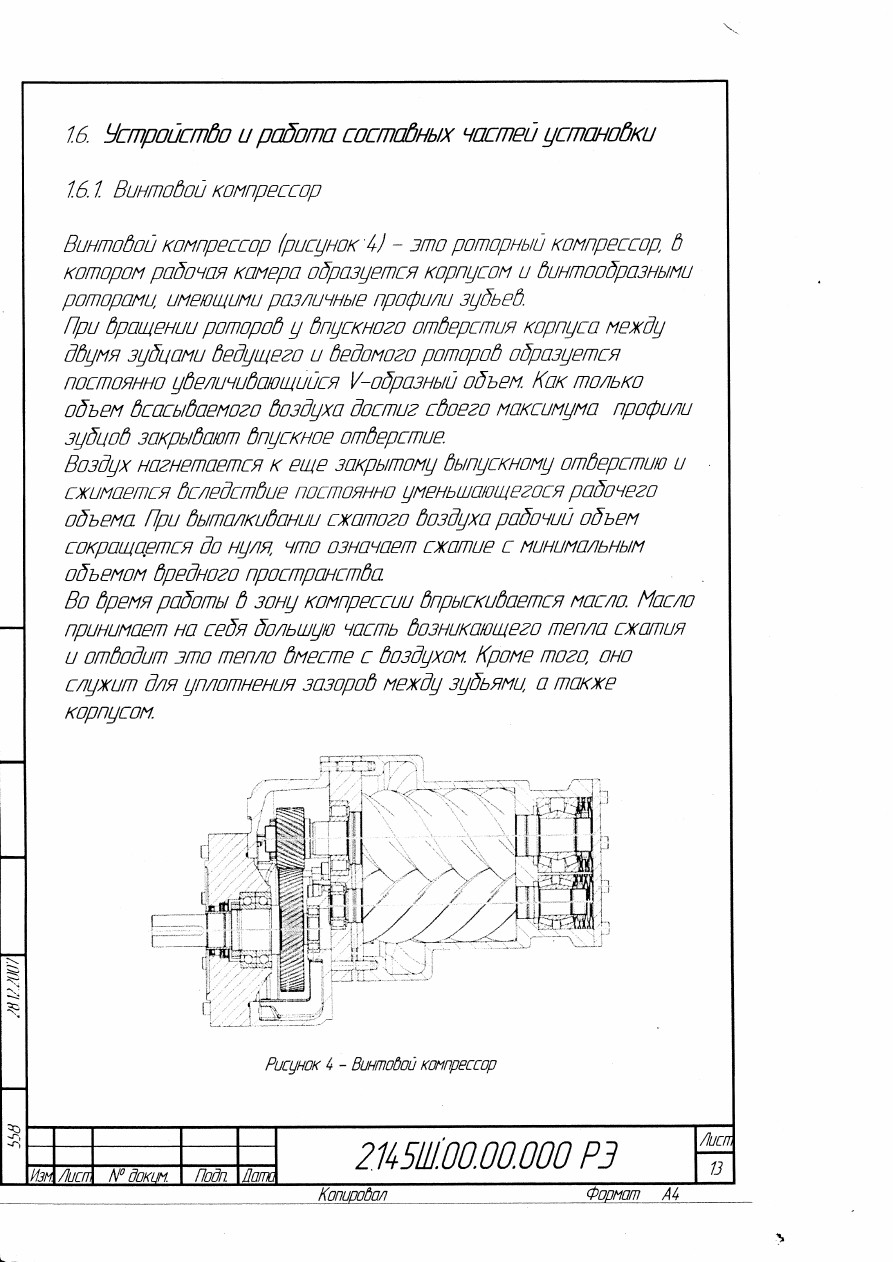

Воздух проходит через фильтр воздушный Очищенный воздух проходит через впускной клапан и далее поступает в полость сжатия винтового компрессора

В полость сжатия компрессора для смазки трущихся пар и для отвода тепла выделяющегося в процессе сжатия, а также для уплотнения зазоров, подается масло.

Смесь воздуха с маслом поступает в маслоотделитель, где происходит процесс отделения сжатого воздуха от масла Далее воздух через клапан минимального давления подается потребителю.

Масло, отделившееся от сжатого воздуха скапливается в нижней части маслоотделителя и под действием избыточного давления поступает в масляную систему. В зависимости от его температуры оно движется либо через маслоохладитель, либо минуя его, к масляному фильтру и далее поступает в винтовой компрессор.

При достижении давления сжатого воздуха в маслоотделителе

0.7+0.05 МПа (7+0.5 кгс/см ) впускной клапан закрывается.

Как только давление в маслоотделителе становится ниже 0.69 МПа (т.е. появляется потребление сжатого воздуха), клапан открывается.

Установка переходит в рабочий режим.
