  35




код АЦП

         120       32350

         119        28400

         118        25917

         117        21950

          116       14379

          115         8760

          114             53


                                          0            35            70           105         140          175        200       R(Oм)



Номера регистров:        107          108          109         110          111         112        113





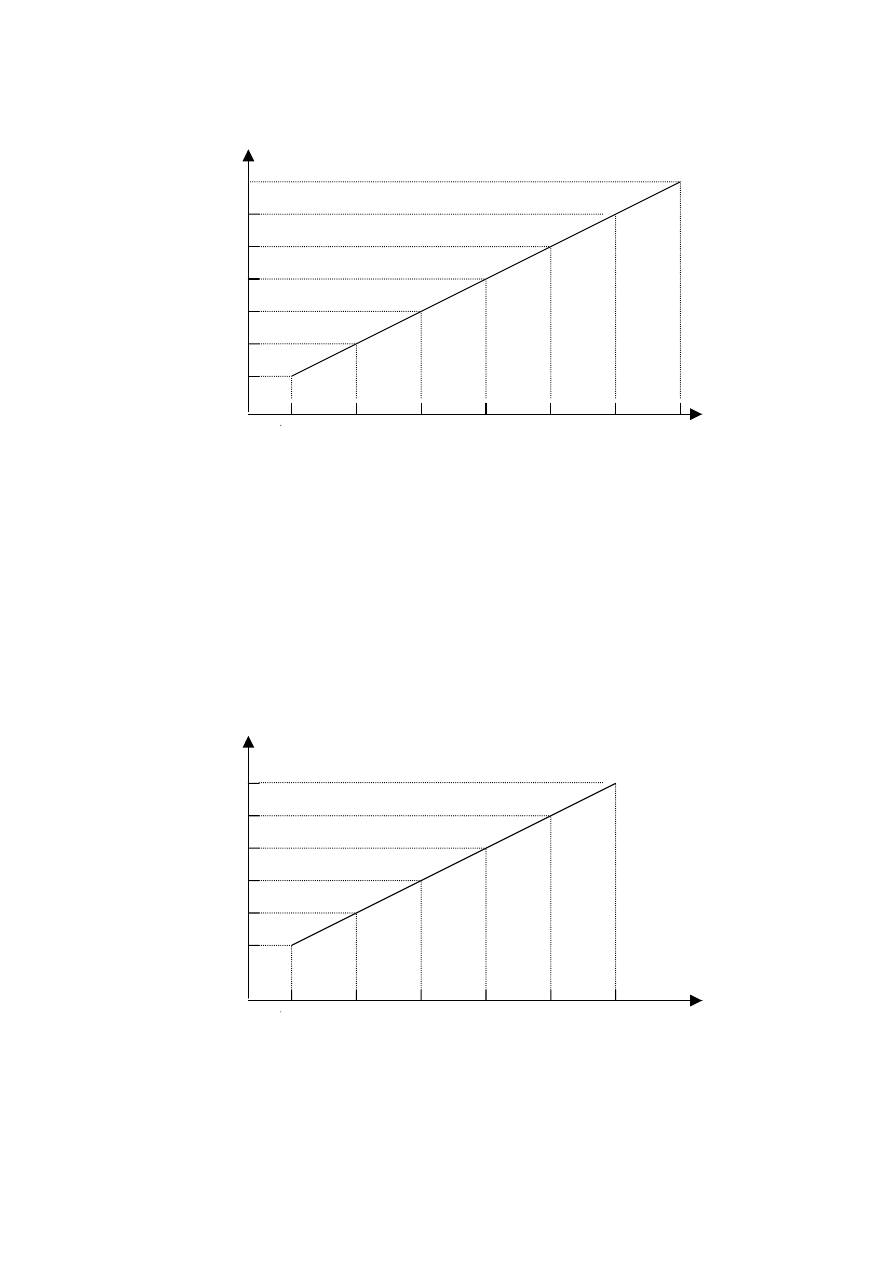

Рис.12. Калибровочная характеристика «сопротивление – код АЦП».

(коды АЦП иллюстративные)



2.2.2.2.15.2. Калибровка по аналоговому сигналу силы постоянного тока.


Калибровка  производится  аналогично  описанной  выше  калибровке

температурных каналов. Для этого в рабочем режиме на вход какого-либо канала
(для  определенности - №1)  подаются  калибровочные  значения  силы  тока.
Измеренные  значения  кода  АЦП  (параметр  к1  на  индикаторе)  записываются  в
регистры 123-128 в соответствии с табл.4. (рис.13.)





код АЦП


         128        28400

         127        25917

         126        21950

          125       14379

          124       10876

          123          9153

      Номера
    регистров
                                          3,5            4            5               8            20            22         ток, мА





Рис.13. Калибровочная характеристика «ток – код АЦП».

(коды АЦП иллюстративные)


2.2.2.2.15.3. Калибровка по сигналу взаимной индуктивности.





  36



Калибровка  производится  для  каждого  канала  индивидуально.  Для  этого  в

рабочем  режиме  на  вход  калибруемого  канала  (например,  №2)  подается
калибровочное  значения  индуктивности 10 мГн.  Характеристика  задается  в  двух
точках: при нулевом значении сигнала и при сигнале 10 мГн. Нулевому значению
сигнала  соответствует  код  АЦП  равный 0, поэтому  необходимо  произвести
калибровку  только  при  сигнале 10 мГн.  Измеренное  значение  кода  АЦП  (для
второго канала - параметр к2 на индикаторе) записывается в регистры 129-140 в
соответствии с табл.3. (рис.14.).

2.2.2.2.15.4. Калибровка каналов преобразования термоэ.д.с.

Калибровка

преобразовательной

характеристики

«э.д.с.-код

АЦП»

производится только производителем при выпуске или ремонте приборов.





код АЦП


         130        36400











      Номера
    регистров
                               0                                                                                        10               мГн





Рис.14.  Калибровочная характеристика «взаимоиндуктивность – код АЦП» для 2-

го канала. Код АЦП, измеренный при 10 мГн, заносится в 130-й регистр.

(код АЦП иллюстративный)


2.2.2.2.15.5. Настройка сетевых параметров и периодичности записи данных в
собственную память блока коммутации производится только при его независимом
сетевом использовании и в настоящем руководстве не рассматривается.
Соответствующая документация может быть выслана по запросу.


2.2.2.3. Настройка регистратора.



2.2.2.3.1.  Для  настройки  и  управления  регистратором  на  его  передней  панели
расположены  кнопки  управления,  аналогично  кнопкам  на  переносном  пульте
(рис.8).
2.2.2.3.2. Вход в режим настройки.

Для  входа  в  режим  настройки  регистратора  пользователю  необходимо

знать  пароль,  который  сообщается  поставщиком  ответственному  лицу  при
поставке прибора (или указывается в паспорте прибора).





  37

После  введения  пароля  открывается  доступ  в  меню  выбора  параметров
настройки.
Процедура:



Исходное состояние: режим индикации




100%

 ………………………………………………………



65,7



58,1

                                                  49,3







0%



1     2     3    4    5    6    7    8    9   10   11   12





!















ENTER PASSWORD









   0 1 2 3 4 5 6 7 8 9



с помощью

v



выделить цифру,













нажать

↵. Выбранная цифра пере-

мещается в поле пароля (6 цифр)
После набора 6-й цифры нажать

↵.

         1 2 3 4 5 6










Если пароль набран неправильно, выдается сообщение INCORRECT PASSWORD и происходит
возврат в исходное состояние. Если пароль правильный, предоставляется меню настройки:









RELAY

SETTINGS

LIMITS









UNITS







     DATE AND TIME







           PRINT
       RECORDS


2.2.2.3.3. Настройка диапазонов контролируемых параметров:

Войти в меню настройки:



1.



          …………

LIMITS   -

выбрать









UNITS







          …………





  38






2.



↵






3.

CHANNELS LIMITS DEFINITION


  No



LOW





HIGH







1



   -5,0

    95,5





2



    0,0

  140,3          -

с помощью



v



выделить-





3



   10,5

    90,4



настраиваемую



уставку







4



   50,0

  100,0





5



     0,0

  150,0





6



   50,0

  100,0





7



   50,0

  100,0





8



     0,0

    10,0





9



     0,0

    25,0





10



     0,0

  150,0





11



     0,0

  150,0





12



  -30,0

    40,0




4.



↵





5.                              ±140,3

  - выбранная уставка предоставляется в формате



        настройки. С помощью

v назначить разряд числа для

        изменения. Изменяемый разряд имеет инверсную
        подсветку




6.*                             ±140,3

  - Пример: выбран для изменения  разряд  «единицы»





7.



↵

 - Подтвердить выбор разряда




8.                              ±145,3

  - Изменяемый разряд пульсирует. С помощью

v

        набрать необходимую цифру.




9.



↵

 - ввести набранное значение в выделенном разряде
