Регистраторы Метран-900. Руководство - часть 8









  31



  #

26



       79,81

- где 26 – номер канала, 79,81 – значение,



сохранившееся с предыдущей настройки


5)  Кнопками

v

установить  требуемое  значение  сопротивления  и  нажатием

кнопки

↵ подтвердить введенное значение. Дисплей примет вид:











  #

26





      80,31

- где 26 – номер канала, 80,31 – сопротивление,



соотв. температуре –50

о

С (см.табл.)


6)  Ввести  остальные  значения  сопротивлений  в  регистры 27-32. После
окончания перейти в рабочий режим или к настройке следующих каналов.
Графически введенная градуировочная характеристика изображена на рис.9.




При подключении термометров, имеющих по ГОСТ 6651-94  максимальное

сопротивление,  намного  меньшее  максимально  предусмотренного  данным
прибором  (например,  при  подключении  термометра  градуировки 100М  к  блоку
коммутации, предусматривающему максимальное сопротивление термометров до
350  Ом),  следует  принимать  во  внимание  возможную  погрешность  измерения  на
данном канале (см. ПРИЛОЖЕНИЕ 2).


При  одновременном  подключении  датчиков  с  сильно  отличающимися

диапазонами  измерения  (например, 100М  для  температур  до 200

о

С  и 100П  для

температур  до 700

  о

С)  реперные  температуры  в  регистрах 100-106 следует

вводить  соответственно  более  широкому  диапазону.  При  этом  для  температур,
выходящих  за  допустимые  пределы  датчика  с  меньшим  диапазоном,  вводятся
аппроксимированные значения сопротивлений.




                      R(Oм)
            32       194,07

            31       175,84

            30       157,32

            29       138,50

            28       119,40

            27       100,00

            26         80,31

                                         -50             0             50           100         150          200       250        Т,

О

С



Номера регистров:          100          101          102          103         104         105        106





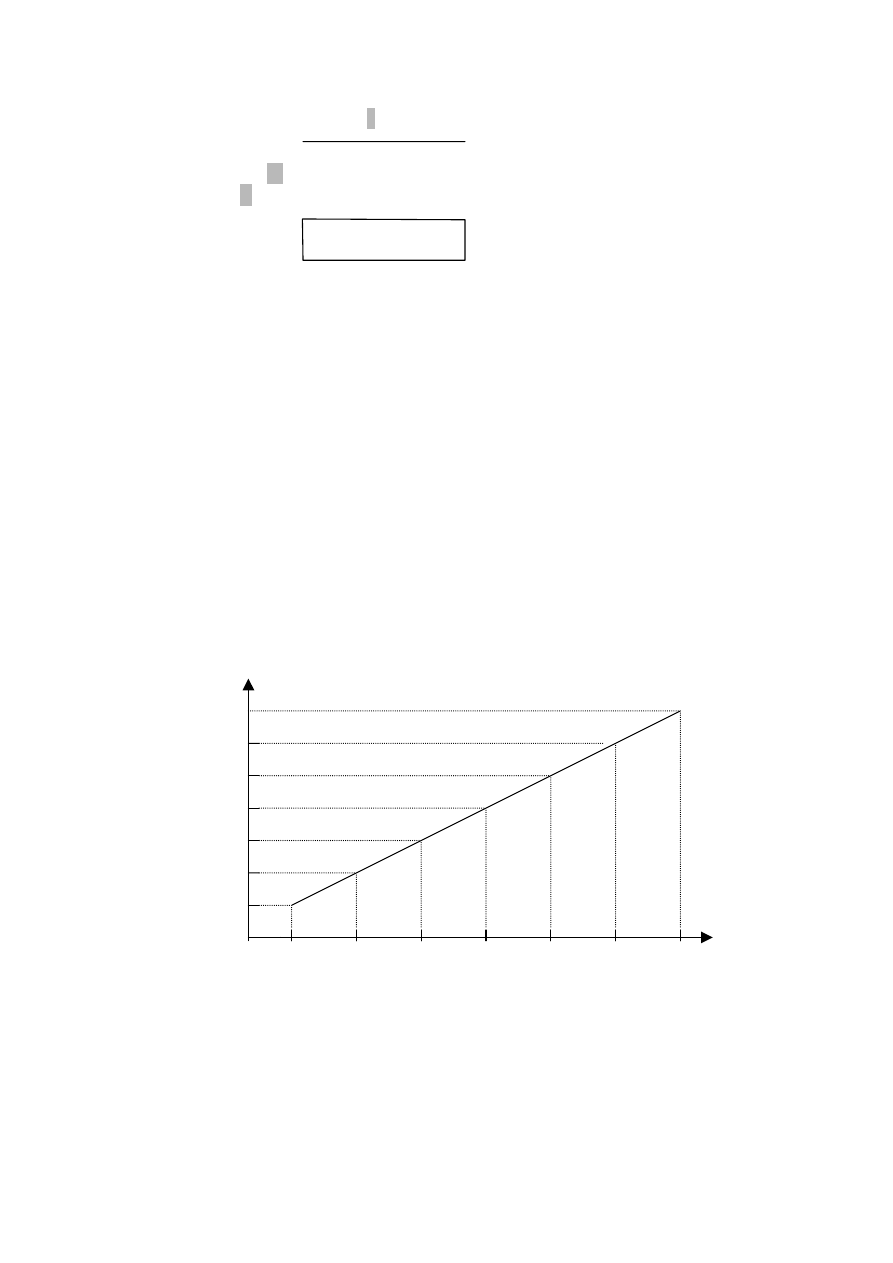

Рис.9. Пример: характеристика термометра с градуировкой Pt100,

подключенного к 3-му каналу прибора.



2.2.2.2.11.  Градуировочные  характеристики  датчиков  с  аналоговыми  сигналами
постоянного тока.
2.2.2.2.11.1. Линейные характеристики.





  32

Для  каналов  с  линейным  аналоговым  сигналом  характеристика  задается

двумя  точками.  При  этом  в  регистры  соответственно  табл.3  записываются
численное  минимальное  и  максимальное  значение  измеряемой  физической
величины (рис.10)
Например:

1)

Канал  №1.  Задан  диапазон 4-20мА,  соответствующий  диапазону
измеряемого  параметра  от 0 до 16,00 условных  единиц.  Тогда  в
регистры  записывается:





номер регистра





значение регистра



0



                         4

12

  0,00

13 16,00




2)

Канал  №2.  Диапазон 0-5 мА,  соответствующий  диапазону
измеряемого параметра от –100 до +500 условных единиц. При этом
записывается:



номер регистра





значение регистра



 1                                                     2

19                                              -100,00
20                                               500,00





                   Усл. ед.
            34       200,00












33 100,00




                                          4                                                                                          20       мА



Номера регистров:





Рис.10. Пример: характеристика датчика с аналоговым сигналом 4-20мА и

диапазоном от 100 до 200 усл.ед., подключенного к 4-му каналу (в 3-ем регистре

установлен тип датчика «4»). Градуировочная характеристика зафиксирована в

регистрах 33-34 (см. табл.4)







  33



Допускается  задание  характеристик,  в  которых  меньшее  значение  силы

тока соответствует большему значению параметра.

2.2.2.2.11.2.

Градуировочные

характеристики

датчиков

с

квадратичной

зависимостью выходного сигнала от измеряемой величины (для блоков К1203).


Для  блоков  К1203  предусмотрена  функция  корнеизвлечения  из  токовых

входных  сигналов  (см.  табл.3).  В  регистрах 0-11 устанавливается  вид  сигнала  (в
соответствии  с  табл.3)  а  в  регистрах 12-90 устанавливаются  минимальное  и
максимальное значения допустимых диапазонов измеряемых параметров.

Внимание:  При  квадратичной  зависимости  минимальное  значение

измеряемой  величины  (регистры 12-90) обязательно  должно  задаваться
равным  нулю.  При  величине  контролируемого  параметра  меньше 0,6% от
назначенного максимума, измеряемое значение приравнивается нулю.

2.2.2.2.12.  Градуировочные  характеристики  датчиков  с  унифицированным
сигналом взаимной индуктивности 0-10 мГн (для блоков К1203).

Настройка  характеристик  производится  аналогично  настройке  токовых

сигналов.  При  этом  в  регистрах 0-11 устанавливается  вид  сигнала ( «5» для
линейного  или «6» для  квадратичного  сигнала),  а  в  регистрах 12-90 (см.  табл.3)
устанавливаются минимальное и максимальное значения допустимых диапазонов
измеряемых параметров.

Минимальное  значение  параметра  при  линейной  зависимости

индуктивного  сигнала  назначается  произвольным,  при  квадратичной
зависимости  начальное  значение  должно  обязательно  задаваться  равным
нулю (см. рис.11).



2.2.2.2.13.  Градуировочные  характеристики  подключаемых  термоэлектрических
преобразователей (для блоков К1204).

Градуировочные  характеристики  термоэлектрических  преобразователей

заносятся  в  память  прибора  производителем  в  соответствии  их  типу  по  ГОСТ  Р
8.585-2001.

Поэтому

пользователю

необходимо

только

ввести

тип

преобразователя, подключаемого к конкретному каналу (регистры 0 - 11, табл.1), и
произвести  присоединение  преобразователей  в  соответствии  со  схемой
соединений (см.п. 2.2.1, рис.5).





                 Усл. ед.
           34       200,00

                                                         2



                                                               1





            33       30,00

                                 0                                                                                                      10       мГн



Номера регистров:









  34

Рис.11. Пример: характеристики датчика с линейным (линия 1) и квадратичным

(линия 2) индуктивным сигналом 0-10мГн.


2.2.2.2.14. Установка паролей.

Настройка прибора предусматривает установку паролей двух уровней.
Пользовательский  пароль  (регистр 99) разрешает  вход  только  в  регистры

0 – 99 и корректировку находящихся в них уставок.

Служебный  пароль  (регистр 122) разрешает  доступ  ко  всем  регистрам,  в

т.ч. к регистрам 100-128, содержащим настройки производителя.

В  зависимости  от  цели  настройки,  а  также  от  полномочий  персонала,  при

входе в режим настройки набирается один из двух паролей.


При  поставке  прибора  оба  пароля  назначены  равными «0». Во  избежание

случайного

или

несанкционированного

изменения

настроек

прибора

рекомендуется установить отличные друг от друга значения паролей.


Внимание!  Служебный  пароль  следует  хранить  в  надежном  месте.

Потеря

служебного

пароля

приводит

к

необходимости

перепрограммирования прибора в условиях производителя.

2.2.2.2.15. Калибровочные характеристики преобразования входных сигналов.

В  регистрах 100-140 содержатся  настройки  производителя,  определяющие

характеристики  преобразования  входных  сигналов  в  цифровой  код  АЦП,
обрабатываемый рабочей программой прибора.

Изменения  в  регистрах 100-140 производятся  при  ремонте  или  в  случае

обнаружения систематической погрешности прибора.

2.2.2.2.15.1. Калибровка каналов преобразования сигналов сопротивления.

Для  калибровки  преобразовательной  характеристики  «сопротивление-код

АЦП»  ко  входу  произвольного  канала  прибора  подключаются  образцовые
сопротивления,  зафиксированные  в  регистрах 107-113, измеренные  при  этом
коды АЦП заносятся в регистры 114-120.

Последовательность калибровки:
1)  Исходное состояние – рабочий режим.

2)  Кнопками

v

вывести на дисплей индикацию измеренных кодов АЦП (см.

п. 2.2.2.2.3). Настройка  может  производиться  на  любом  канале,  для
определенности - канале №1.



3)  Подключить  ко  входу  канала  №1  образцовое  сопротивление  в

соответствии  со  схемой  подключения  (рис.4).  Величины  реперных
сопротивлений установлены в регистрах 107-113.



4)  Записать 7 значений  кодов  АЦП  (параметр  к1  на  индикаторе),

измеренных при подключении образцовых сопротивлений



5)  Перевести прибор в режим настройки (п. 2.2.2.2.5)



6)  Занести  в  регистры 114-120 измеренные  коды  АЦП.  В  регистр 114

заносится код, измеренный при сопротивлении регистра 107, в 115 – код
при сопротивлении регистра 108 и т.д. (рис.12).
