2.2.2. НАСТРОЙКА И ГРАДУИРОВКА

2.2.2.1. Общая схема настройки и градуировки

Настройка производится отдельно для блока коммутации и регистратора.

2.2.2.1.1. При настройке блока коммутации устанавливаются:

1)  тип подключаемого датчика для каждого канала (п.2.2.2.2.9);
2)  градуировочные  характеристики  и  рабочие  диапазоны  подключаемых

датчиков (п.п. 2.2.2.2.10-13);

3)  пользовательские и служебные пароли (п.2.2.2.2.14);
4)  калибровочные  характеристики  преобразования  входных  сигналов  (при

выпуске и ремонте). (п.2.2.2.2.2.15)

5)  сетевые параметры (адрес и скорость передачи данных)*
6)  периодичность  записи  данных  в  собственную  флэш-память  блока

коммутации* (п.2.2.2.2.15.5).

*) Относится к независимому сетевому использованию блока коммутации.

2.2.2.1.2. При настройке регистратора устанавливаются:

1)  рабочие диапазоны контролируемых параметров, для каждого канала;
2)  уровни срабатывания выходных реле, для каждого канала;
3)  наименования единиц измерения контролируемых параметров;
4)  периодичность регистрации данных;
5)  текущее время


2.2.2.2. Настройка блока коммутации

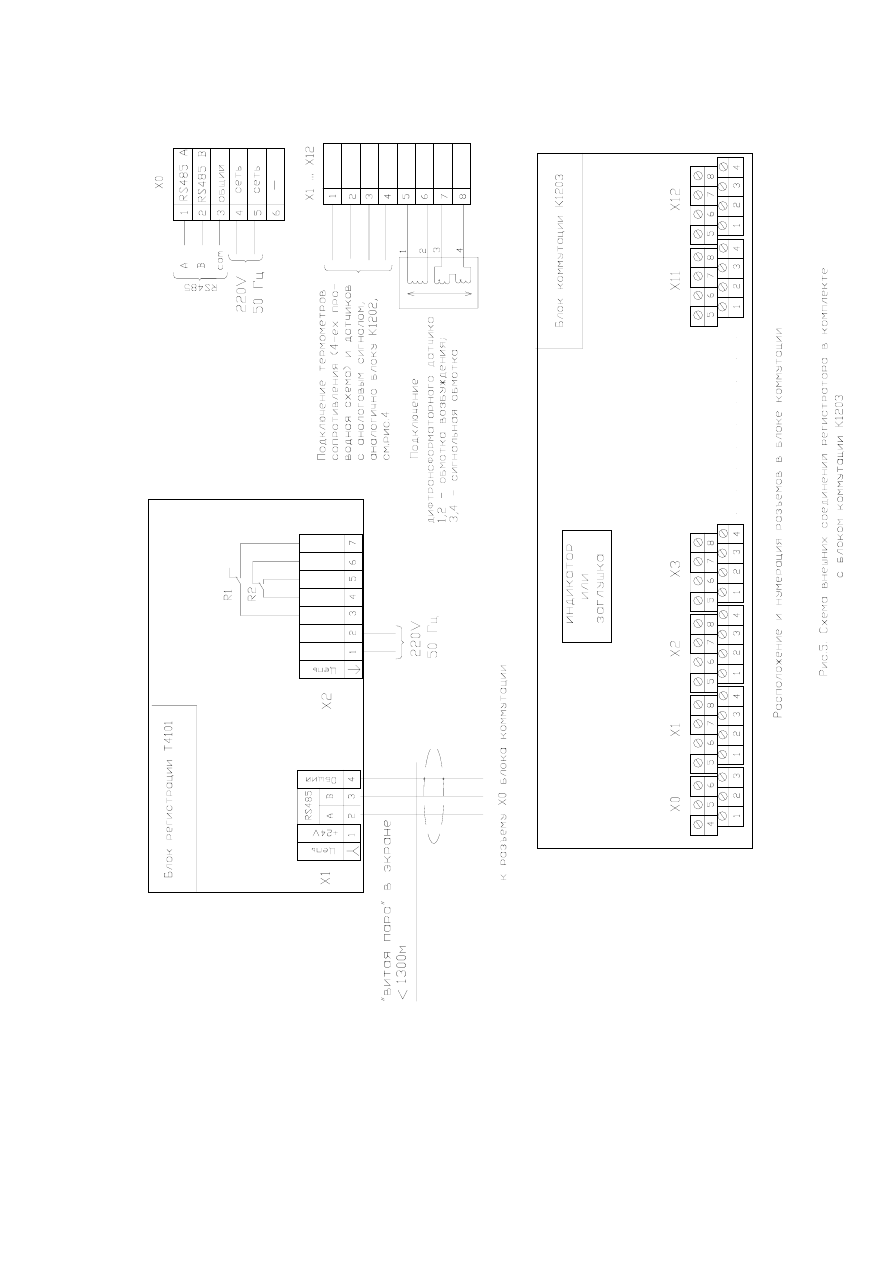

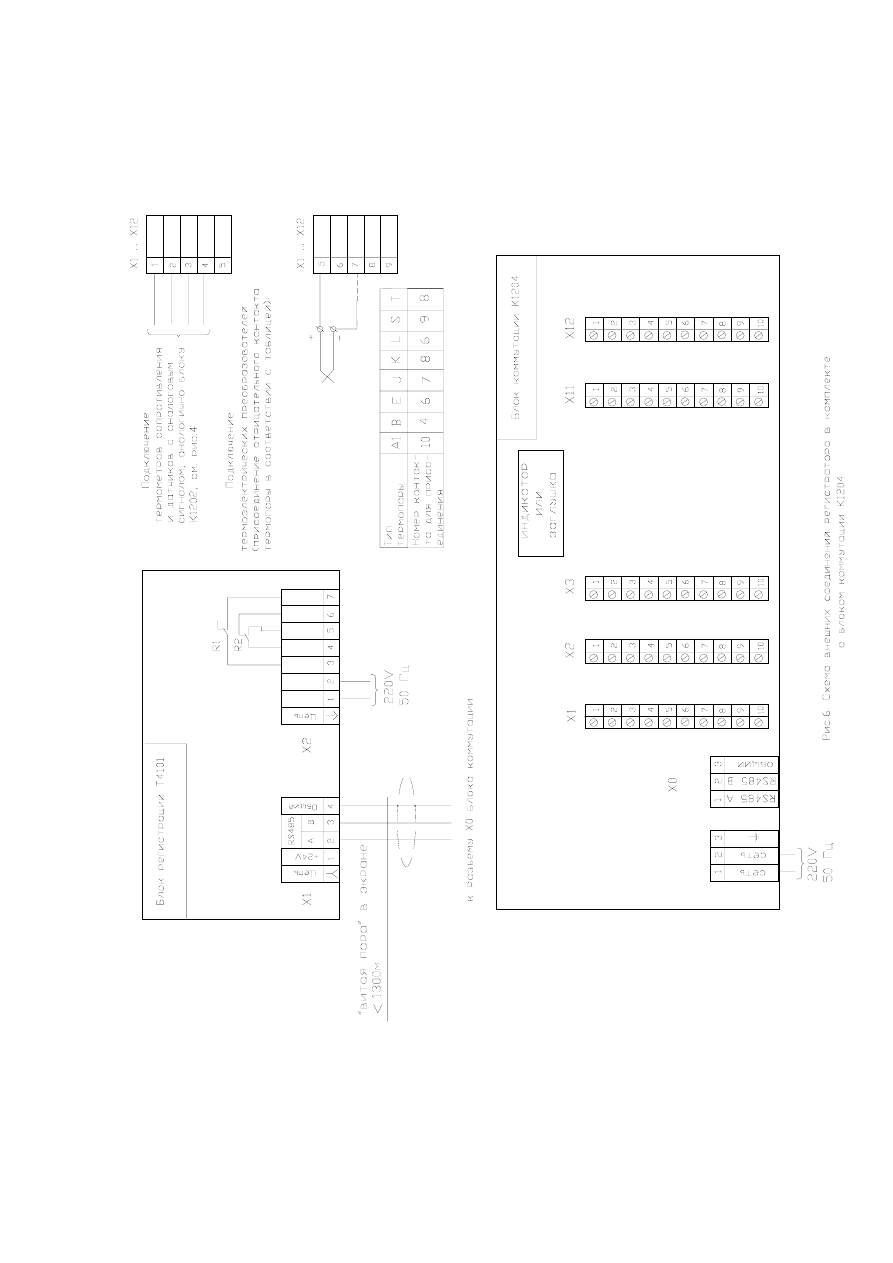

2.2.2.2.1. Блоки коммутации К1201,К1202,К1203К1204 поставляются в комплекте с
переносным пультом управления, предназначенным для настройки прибора. Для
подключения пульта необходимо:

1)  снять крышку блока коммутации
2)  вставить  разъем  переносного  пульта  управления  в  соответствующее

гнездо на электронной плате блока коммутации.


2.2.2.2.2. На пульте расположены 4 кнопки управления, (рис. 8)












!

      ∆












↵

       ∇

Рис.8.  Расположение кнопок управления





Функциональное  назначение  кнопок  управления  в  большинстве  случаев

соответствует их традиционной символике для электронной аппаратуры:



!

- соответствует клавише ESC;





  22



↵

- соответствует клавише ENTER;



∆

 - «больше», «следующий»;



∇

 - «меньше», «предыдущий»


В  дальнейшем  в  тексте  настоящего  руководства  изображение  клавиши
обозначает ее нажатие.

2.2.2.2.3.  В  рабочем  режиме  на  индикаторе  переносного  пульта  показываются
значения параметров по 4-ем каналам одновременно:

   01



10,0

151,4

 (151,4

–

значение для канала 02,







03  20,4        -10,2

 -10,2 – значение для канала 04)


Перебор каналов осуществляется кнопками

v


За 12-м  каналом  на  индикаторе  следуют  коды  АЦП,  соответствующие
измеренным значениям: к1 – для 1-го канала, к3- для 3-го и т.д.







к1 28945

22415

(22415 – значение для канала 02,







к3 31312       24678

 24678 – значение для канала 04)



2.2.2.2.4.  Рабочий  режим  устанавливается  через 5-10 секунд  после  подачи
питания.
2.2.2.2.5. Вход в режим настройки.

Для  входа  в  режим  настройки  необходимо  нажать  кнопку  !  в  момент

подачи питания. На индикаторе появится запрос: «PASSWORD?»


С  помощью  кнопок

v

  набрать  необходимую  цифру  и  нажать

↵  для

подтверждения.  При  правильно  набранном  пароле  прибор  входит  в  режим
настройки, и индикатор примет вид:









# 0

          1




где # 0 – номер регистра, 1 – значение, записанное в данный регистр. При

неверном пароле прибор переходит в рабочий режим.


При  поставке  прибора  установлен  пароль «0», поэтому  после  появления

запроса «PASSWORD?» можно сразу нажимать

↵

 При  необходимости  пароль  может  быть  изменен  пользователем  (см.

настройка паролей)

2.2.2.2.6. Перечень настраиваемых параметров и соответствующие номера
регистров приведены в таблице 3.
