Регистраторы Метран-900. Руководство - часть 4





  15

2. ИСПОЛЬЗОВАНИЕ РЕГИСТРАТОРОВ ПО НАЗНАЧЕНИЮ



2.1. ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ



2.1.1.  Запрещается  использование  регистратора  в  условиях  повышенной
влажности, во избежание выхода из строя дисплея прибора.
2.1.2. Не рекомендуется эксплуатация регистратора при постоянном воздействии
прямого солнечного света на дисплей прибора.
2.1.3. При установке приборов в местах с высоким уровнем помех рекомендуется
использовать  модели  блоков  коммутации  с  гальванической  развязкой  сигналов.
(см. 2.2.1."Подключение")





  16

2.2. ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ



2.2.1. Монтаж и подключение

2.2.1.1. Блоки коммутации К1201, К1202.

2.2.1.1.1. Монтаж

Для доступа к монтажным отверстиям в корпусе блока (рис. 1) необходимо

снять верхнюю крышку прибора.

При  установке  блока  коммутации  на  открытом  месте  рекомендуется

предусмотреть защиту от атмосферных осадков.

2.2.1.1.2. Подключение.

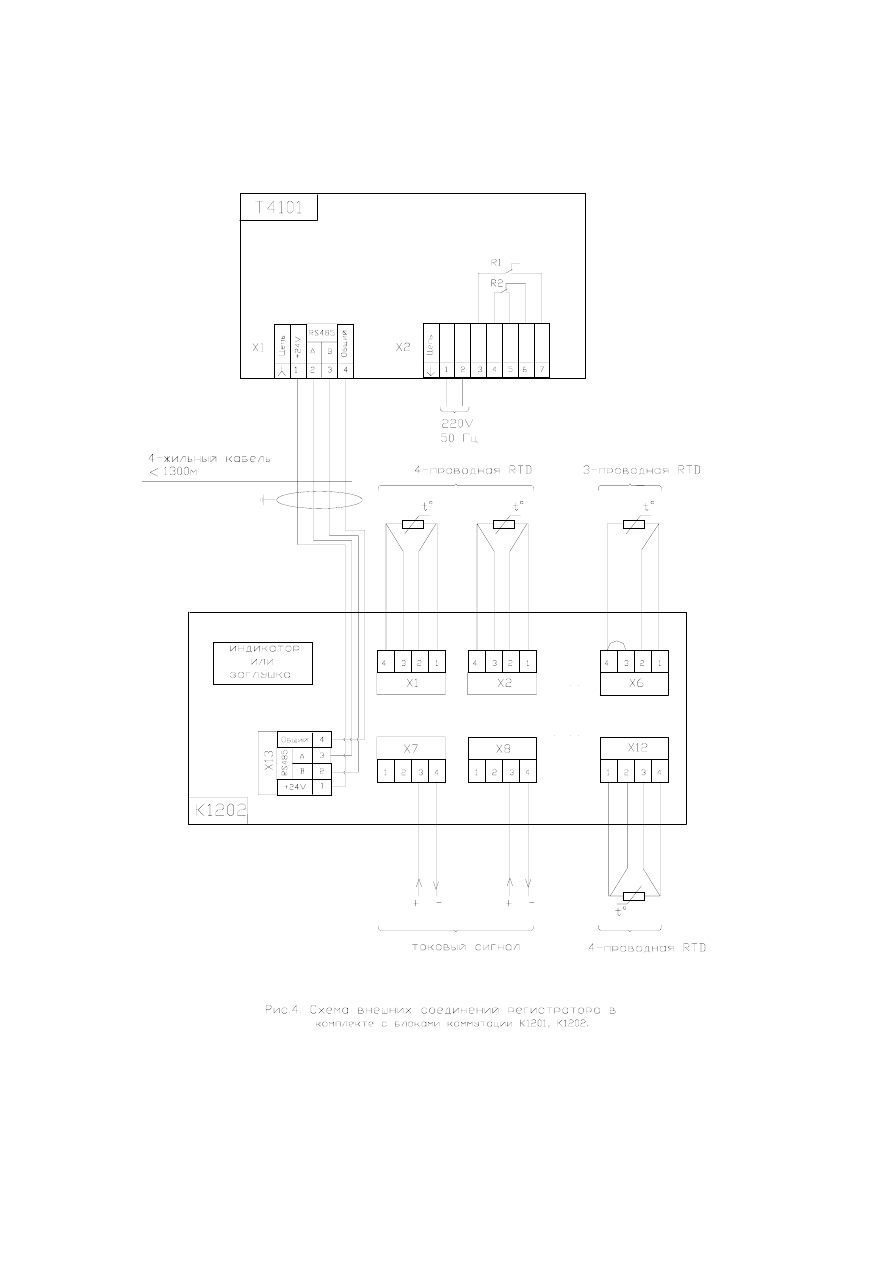

Подключение  блока  коммутации  производить  в  соответствии  со  схемой

внешних  соединений,  приведенной  на  рис.4.  Распределение  типов  датчиков  по
каналам на рисунке иллюстративное.

При  подключении  кабельных  линий  следует  следить  за  нумерацией

каналов  в  соответствии  с  рис.3.  Ввод 1-го  канала  расположен  рядом  с  вводом
линии связи с регистратором.

2.2.1.2. Блоки коммутации К1203, К1204

2.2.1.2.1. Монтаж

Монтаж осуществляется с помощью наружных кронштейнов (рис.2).
При  установке  блока  коммутации  на  открытом  месте  рекомендуется

предусмотреть защиту от атмосферных осадков.

2.2.1.2.2. Подключение.

Подключение  блока  коммутации  производить  в  соответствии  со  схемой

внешних соединений, приведенной на рис.5,6,7. Распределение типов датчиков по
каналам на рисунках иллюстративное.

2.2.1.3.  Запрещается  присоединять  и  отсоединять  провода  при  включенном
питании.
2.2.1.4. Запрещается подавать на вход каналов ток более 60мА при включенном
приборе и более 100мА в течение  свыше 5 мсек при выключенном.
2.2.1.5.  Запрещается  нарушать  полярность  при  подключении  датчиков  с
аналоговыми выходными сигналами.

2.2.1.6. Регистратор МЕТРАН-900

2.2.1.6.1. Монтаж

Регистратор предназначен для панельного монтажа.
Монтаж  производится  с  использованием  монтажных  скобок  на  задней

стенке прибора. Монтажные скобки входят в комплект поставки.

Расстояние  между  блоком  коммутации  и  регистратором  не  должно

превышать 1300 м.








  17

2.2.1.6.2. Подключение.

Подключение  регистратора  производить  согласно  схеме  внешних

соединений (рис.4-7).

2.2.1.7. Монтаж и подключение приборов в местах с высоким уровнем помех.
Влияние помех и методы устранения.


При  необходимости  установки  регистраторов  в  местах  с  высоким  уровнем

помех

(например,

вблизи

силовых

элементов

электрических

цепей),

рекомендуется  использовать  модели  блоков  коммутации  с  гальванической
развязкой (К1203, К1204 см. раздел "Технические характеристики").

При  обнаружении  влияния  помех  на  работу  приборов  рекомендуется

следующее:
 1.

Организовать независимое питание (+24В пост. тока) в соответствии со

схемой подключения, - для блоков К1201, К1202.
2. Сократить до минимально возможного длину линий "датчик - блок
коммутации" за счет увеличения линии "блок коммутации - регистратор".
3. Выполнить монтаж соединительных линий экранированным кабелем.
4. Обеспечить надежное заземление экранов кабелей и приборов.
