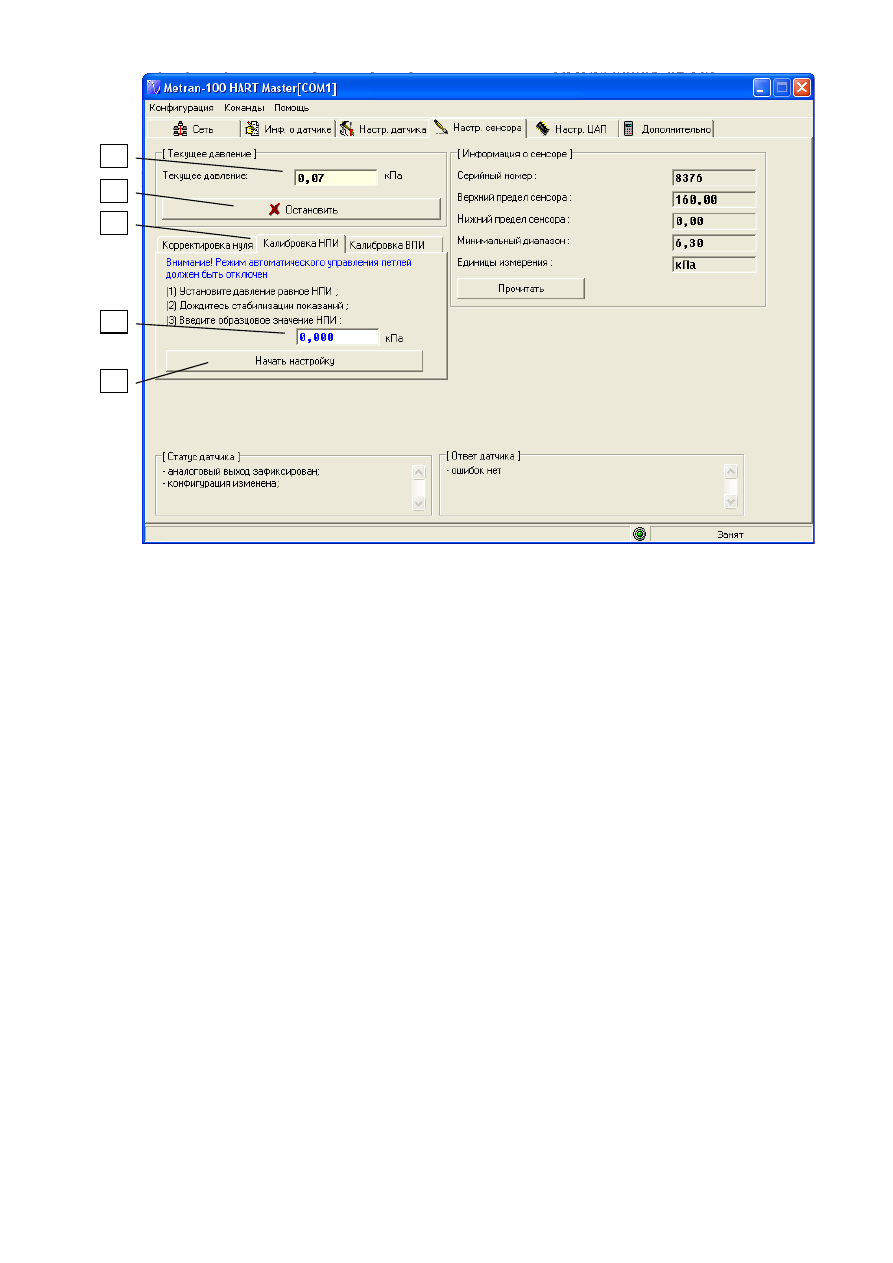

Рисунок 27 – Калибровка нижнего предела измерений

где,   1   –   значение   первичной   переменной;   2   –   начать   периодическое

считывание первичной переменной; 3 – калибровка НПИ; 4 – поле ввода значения
прилагаемой первичной переменной в текущих единицах измерения устройства; 5
– начать калибровку НПИ.

Для выполнения калибровки верхнего предела измерений (далее по тексту

ВПИ)   выберите   закладку  «Калибровка   ВПИ»  (рисунок 27   поз.   3)   и   выполните
действия, аналогичные калибровке НПИ.

9.14 Демонстрационный режим

Демонстрационный   режим   предназначен   для   ознакомления   с   основными

функциями   программы   без   подключения   реального   устройства.   Программа
создает виртуальное устройство после команды  «Опросить сеть». Все операции,
предназначенные для реальных устройств, будут программно эмулироваться для
виртуального устройства.

Для   переключения   программы   в   демонстрационный   режим   в   меню

«Команды» выберите команду «Демо-режим».

9.15 Сервисные команды

9.15.1 Перезагрузка микропроцессора

Для перезагрузки микропроцессора текущего устройства в меню «Команды»

выберите команду «Перезагрузка микропроцессора».

3

1

2

4

5

9.15.2 Установка количества преамбул в ответе

Для   установки   количества   преамбул   в   ответе   для   текущего   устройства   в

меню  «Команды»  выберите   команду  «Количество   преамбул   в   ответе».   В
следующем окне (рисунок 28) введите числовое значение от 5 до 20 и нажмите
кнопку «ОК».

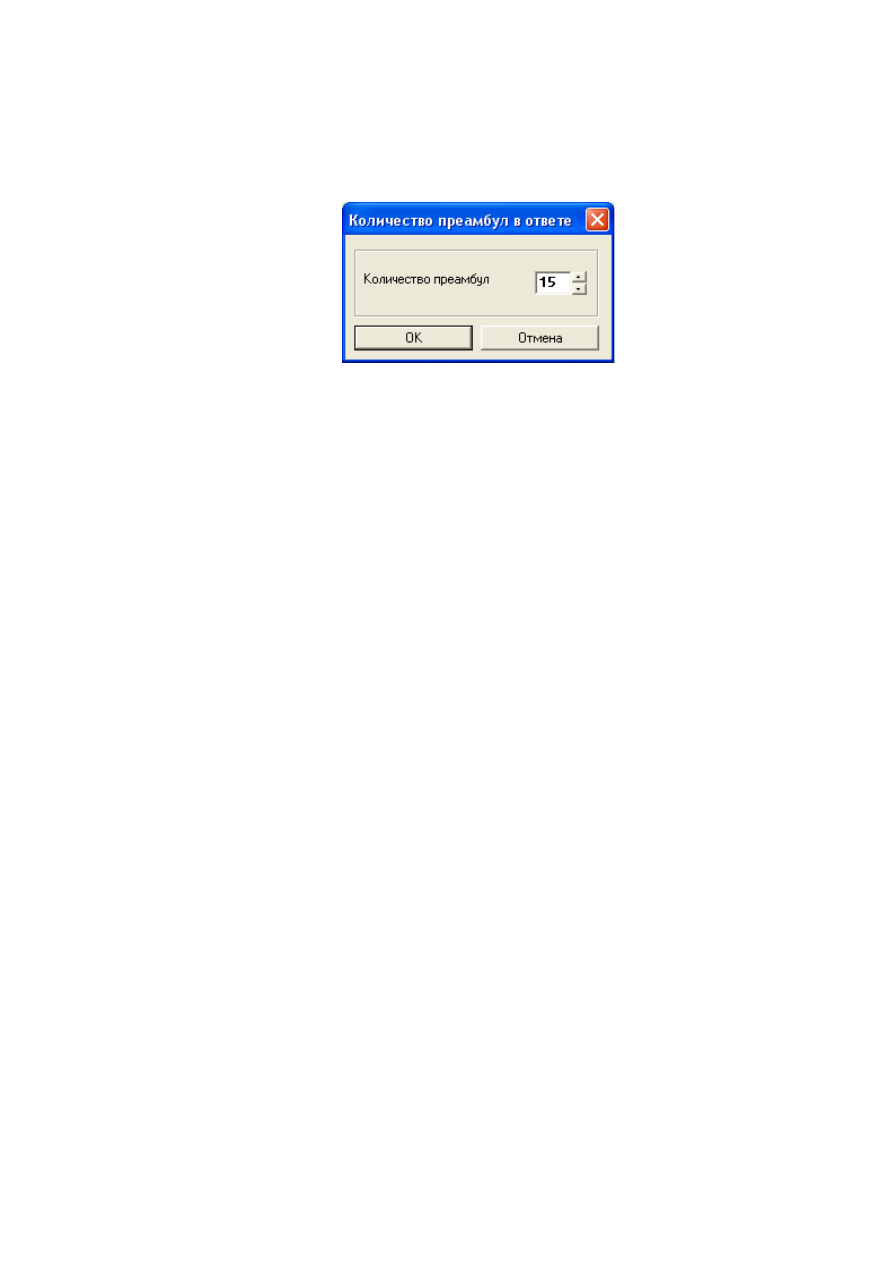

Рисунок 28 – Установка количества преамбул

9.15.3 Сброс флага изменения конфигурации

Флаг   изменения   конфигурации   устанавливается   при   операциях   записи   и

калибровки датчика. Этот флаг устанавливается в статусе датчика. Для сброса
флага   изменения   конфигурации   у   текущего   устройства   в   меню  «Команды»
выберите команду «Сброс флага изменения конфигурации».

10 Настройка программы

Настройку программы требуется производить при первом запуске программы

после установки на компьютер, а также при подключении HART модема к другому
разъему   последовательного   порта.   При   завершении   работы   программа
запоминает   выбранные   настройки   и   при   дальнейших   запусках   настройка   не
требуется.

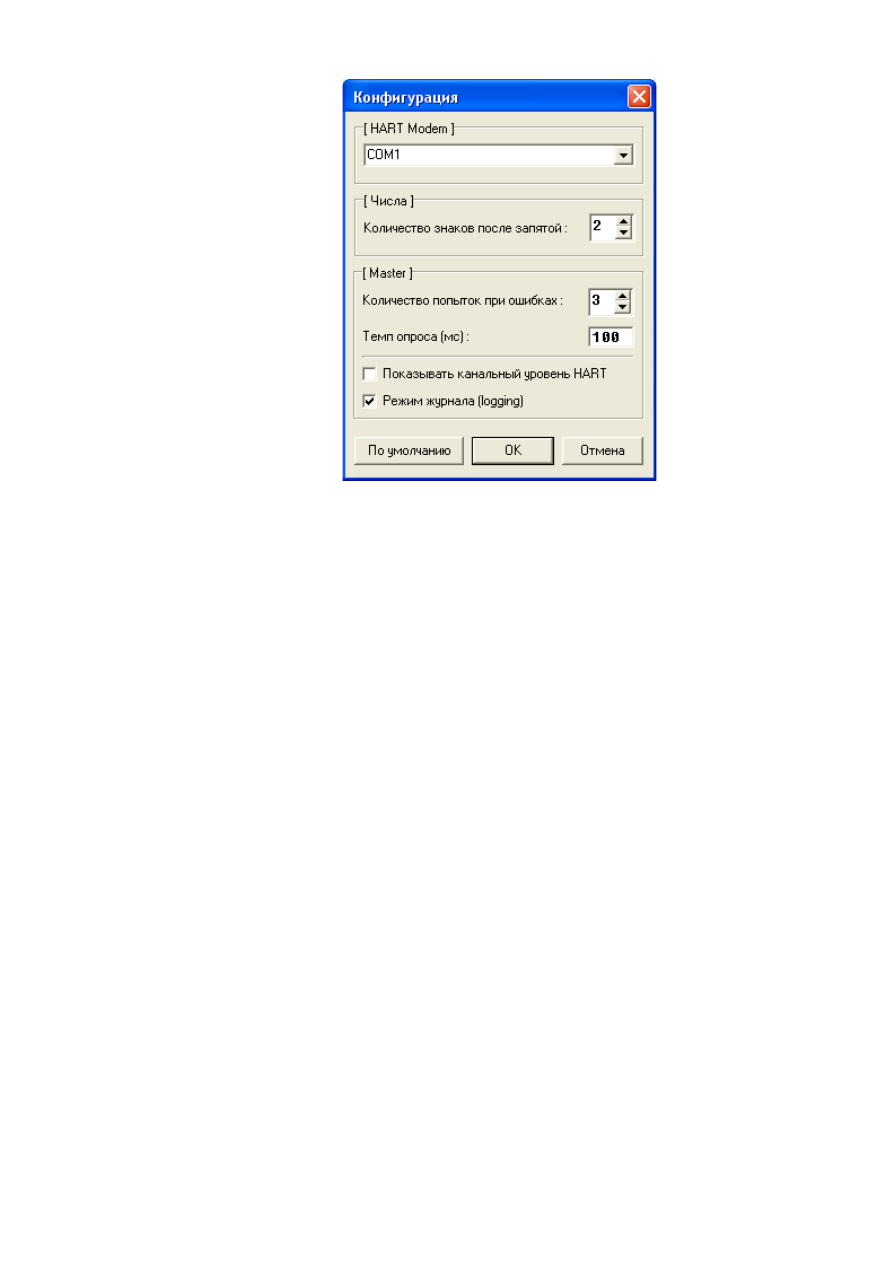

Рисунок 29 – Настройка программы

1 HART   Modem   –   задайте   имя   порта,   к   которому   подключен   HART

модем/мультиплексор (COM1, COM2) (рисунок 29)

2 Числа   –   управление   отображением   числовых   значений   (количество

знаков после запятой).

3 Мастер – параметры HART мастера:

3.1 Количество попыток при ошибках.
3.2 Темп опроса - задержка после выполнения каждой HART команды (в

миллисекундах). Служит для повышения устойчивости связи.

3.3 Показывать канальный уровень HART (рисунок 30).
3.4 Режим журнала – протоколирование всех операций с HART модемом

в текстовый файл. Файл протокола находится в каталоге программы
и называется HartMaster.log.

10.1 Канальный уровень HART

Пользователь   имеет   возможность   наблюдать   за   обменом   с   HART

устройствами.   Отображение   окна   «Канальный   уровень   HART»   (рисунок 30)
задается в настройках программы (см. пункт 9 данного руководства).

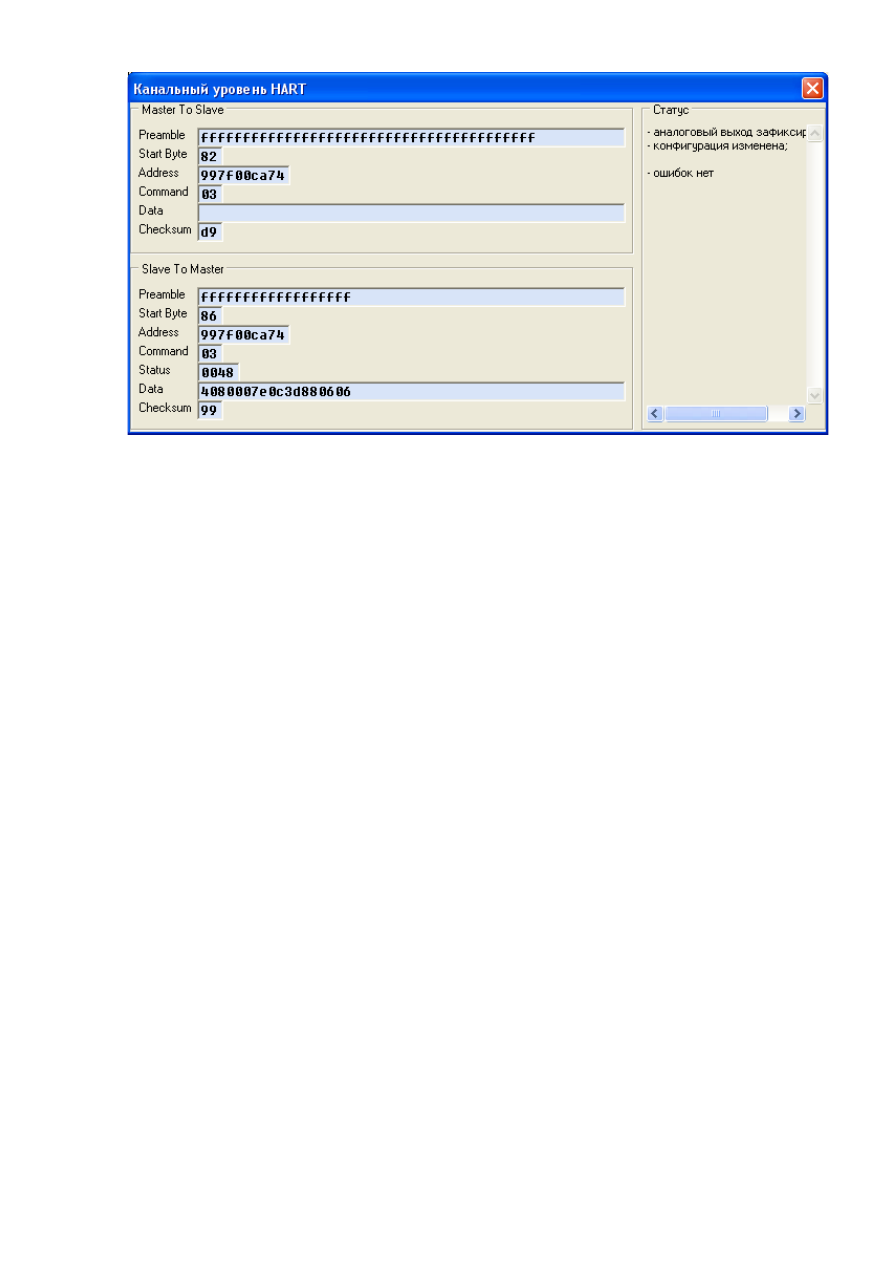

Рисунок 30 – Канальный уровень HART
