9.8.3 Смена режима защиты записи в датчике Метран-100

Для   защиты   от   произвольного   изменения   установок   в  датчике   Метран-100

реализована   функция   защиты   записи.   Для   включения   этого   режима   (или   его
отмены) необходимо послать в датчик сообщение, эквивалентное записанному в
нем тегу (рисунок 12, поз. 1 и 5). Сообщение должно полностью совпадать с тегом,
включая   пробелы.   Тег   всегда   состоит   из   8   символов,   т.е.   первые   8   символов
сообщения должны представлять собой точную копию тега.

В течение 10 с после того, как было записано сообщение, необходимо нажать

кнопку   «Коррекция   нуля»,   расположенную   на   корпусе   прибора.   После   этого   на
экране  датчика  отобразится   текущий   режим   (ON  -  защита   от  записи  включена,
OFF - защиты от записи выключена). Если не было произведено никаких действий
в течение 10 с, датчик выйдет из окна переключения режима защиты записи в
свой рабочий режим без изменений состояния.

9.9

Особенности работы с ИПТ Метран-280-2

9.9.1

Чтение дополнительной информации об ИПТ Метран-280-2

Выполните   команду  «Дополнительно»  (рисунок   7,   поз.   4).     В   новом   окне

программа отобразит следующую информацию:

1Исполнение модели.
2Длина монтажной части (мм).
3Код исполнения защитной арматуры.
4Код абсолютной погрешности.
5Исполнение по назначению.
6Дата выпуска в формате дд.мм.гг – дата выпуска датчика с завода-

изготовителя.

7Количество преамбул в ответе датчика.

9.9.2

Диагностика ИПТ Метран – 280-2

Для   запуска   процедуры   тестирования   датчика   выполните   команду

«Самотестирование» (рисунок 13, поз. 2). Программа выполнит проверку:

 – переменной демпфирования;
 – EEPROM контроллера;
 – термоэлемента холодного спая;
 – измерительного термоэлемента;
 – контроллера.

9.9.3

Смена режима защиты записи в ИПТ Метран-280-2

Для защиты от произвольного изменения установок в датчике Метран-280-2

реализована функция защиты записи. Изменение этого режима в датчике Метран-
280-2 возможно только при знании пароля, который хранится в датчике.

Если   пользователь   желает   установить/снять   защиту   записи,   он   должен

ввести   четырех   символьный   пароль   и   нажать  «OK»



(рисунок   20,   поз.   1).

Программа сверит пароль в датчике с паролем пользователя. Если пароль верен,
то   пользователь   получает   доступ  к   модификации   параметра  ‘защита   записи’,   и

может при желании сменить пароль, выбрав команду «Сменить пароль» (рисунок
20, поз. 2).

Рисунок 20 – Настройка параметров выходного сигнала для Метран-280-2

где, 1 - кнопка для ввода пароля; 2 – кнопка смены пароля.

Внимание! Используйте для ввода только разрешенные символы для HART

протокола, приведенные в приложении 1 таблица 2.

Внимание! Не забывайте пароль! В противном случае вы не получите доступ

к   модификации   параметра   ‘защита   записи’.   Первоначально   в   датчике   паролем
является слово из 4-ех символов ‘@’.

9.10 Особенности работы программы с ИПТ Метран-280-1

9.10.1

Чтение дополнительной информации об ИПТ Метран-280-1

Выполните   команду  «Дополнительно»  (рисунок   7,   поз.   4).     В   новом   окне

программа отобразит следующую информацию:

1 Модель.
2 Длина монтажной части (мм).
3 Номер исполнения защитной арматуры.
4 Абсолютная погрешность.
5 Исполнение по назначению.
6 Дата выпуска в формате дд.мм.гг – дата выпуска датчика с завода-

изготовителя.

1

2

9.10.2 Диагностика ИПТ Метран – 280-1

Для   запуска   процедуры   тестирования   датчика   выполните   команду

«Самотестирование» (рисунок 13, поз. 2). Программа выполнит проверку (рисунок
21):

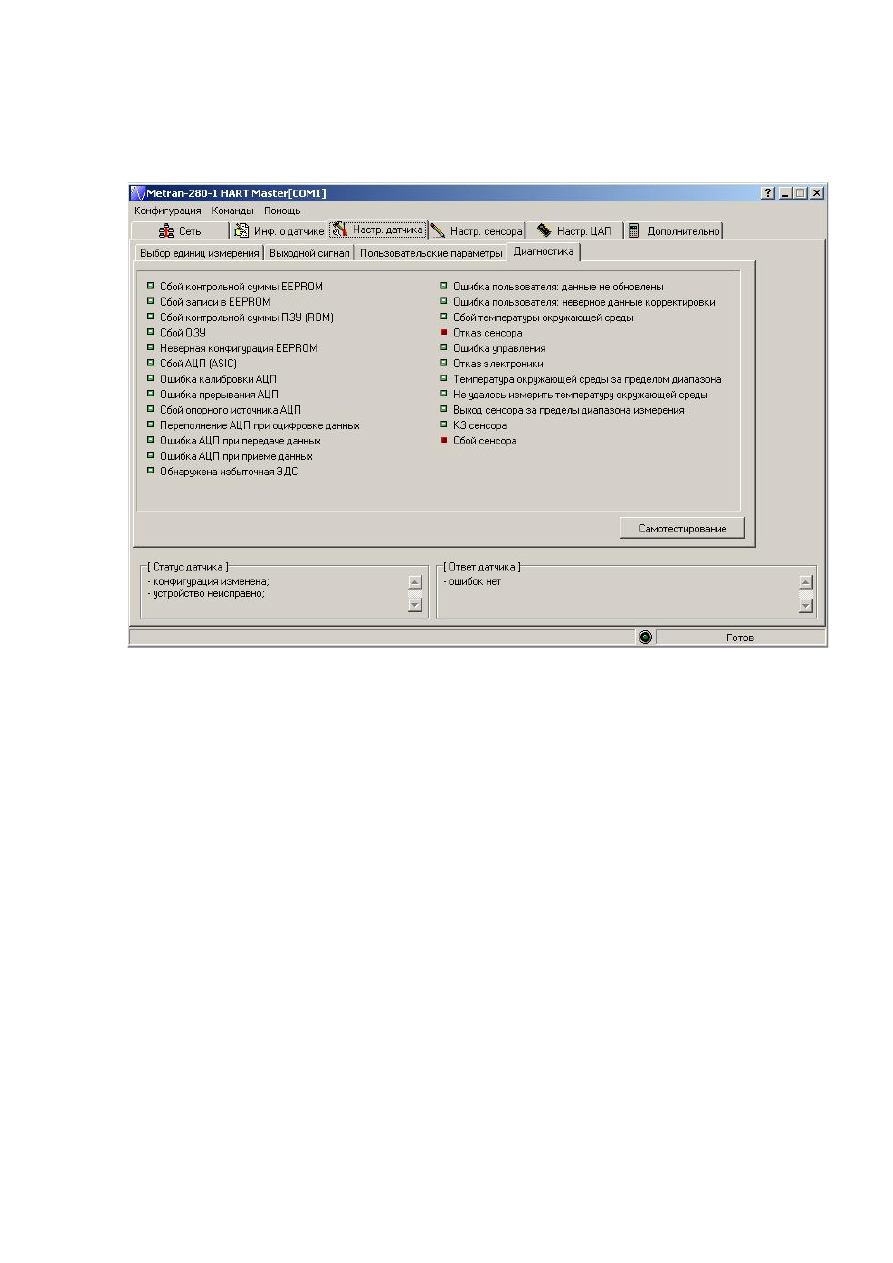

Рисунок 21 – Диагностика Метран-280-1

9.10.3 Настройка сенсора ИПТ Метран – 280-1

Для установки фильтра питания АЦП, выберите требуемое значение фильтра

и выполните команду "Записать" (рисунок 22):

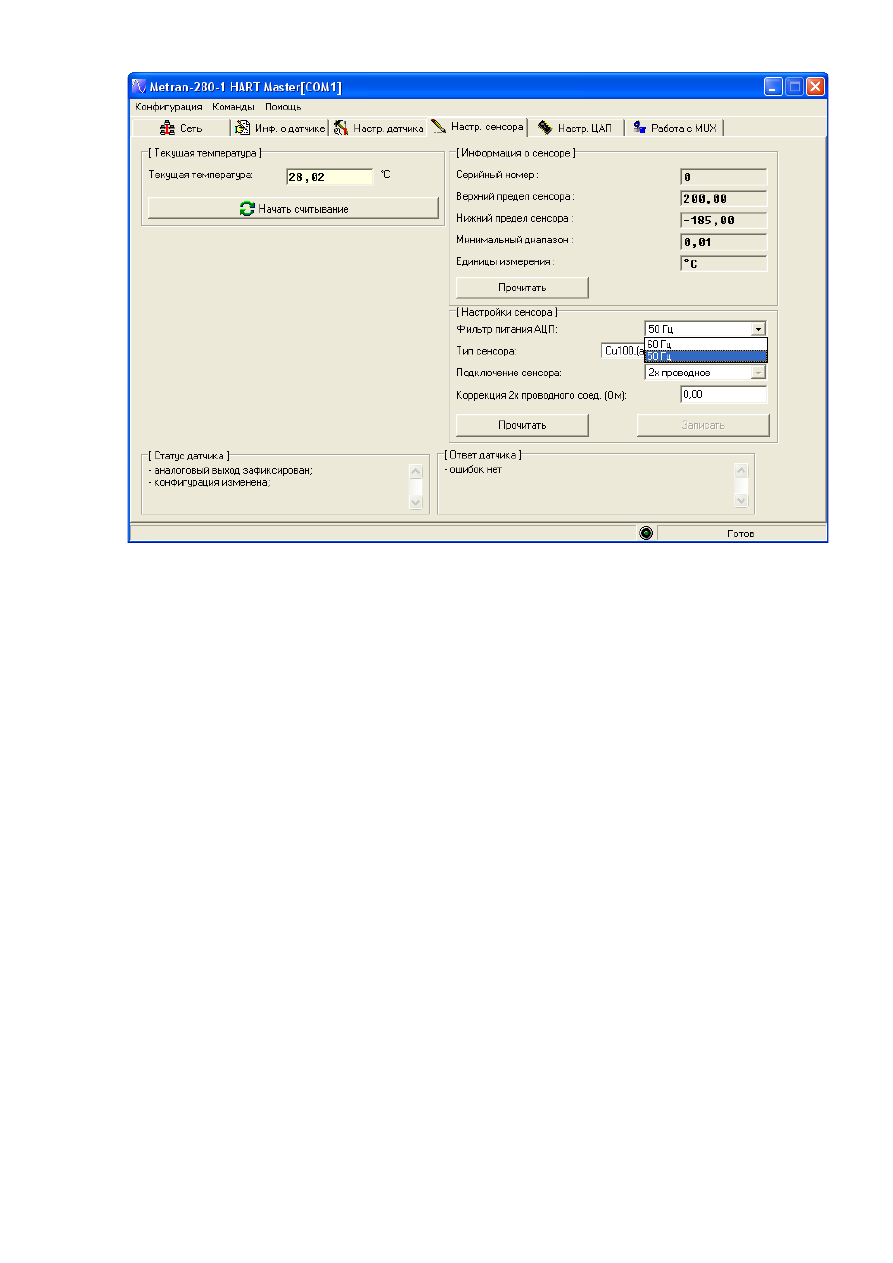

Рисунок 22 – Настройка фильтра питания АЦП Метран-280-1

9.10.4 Настройка ЦАП ИПТ Метран-280-1

Для настройки ЦАП устанавливаются следующие параметры (рисунок 23):

 уровень сигнала аварии (высокий, низкий);

 уровень аварии (устанавливается значение);

 уровень насыщения (устанавливается значение).
