Метран-200 (термопреобразователи ТСМ, ТСП). Руководство - часть 4







16

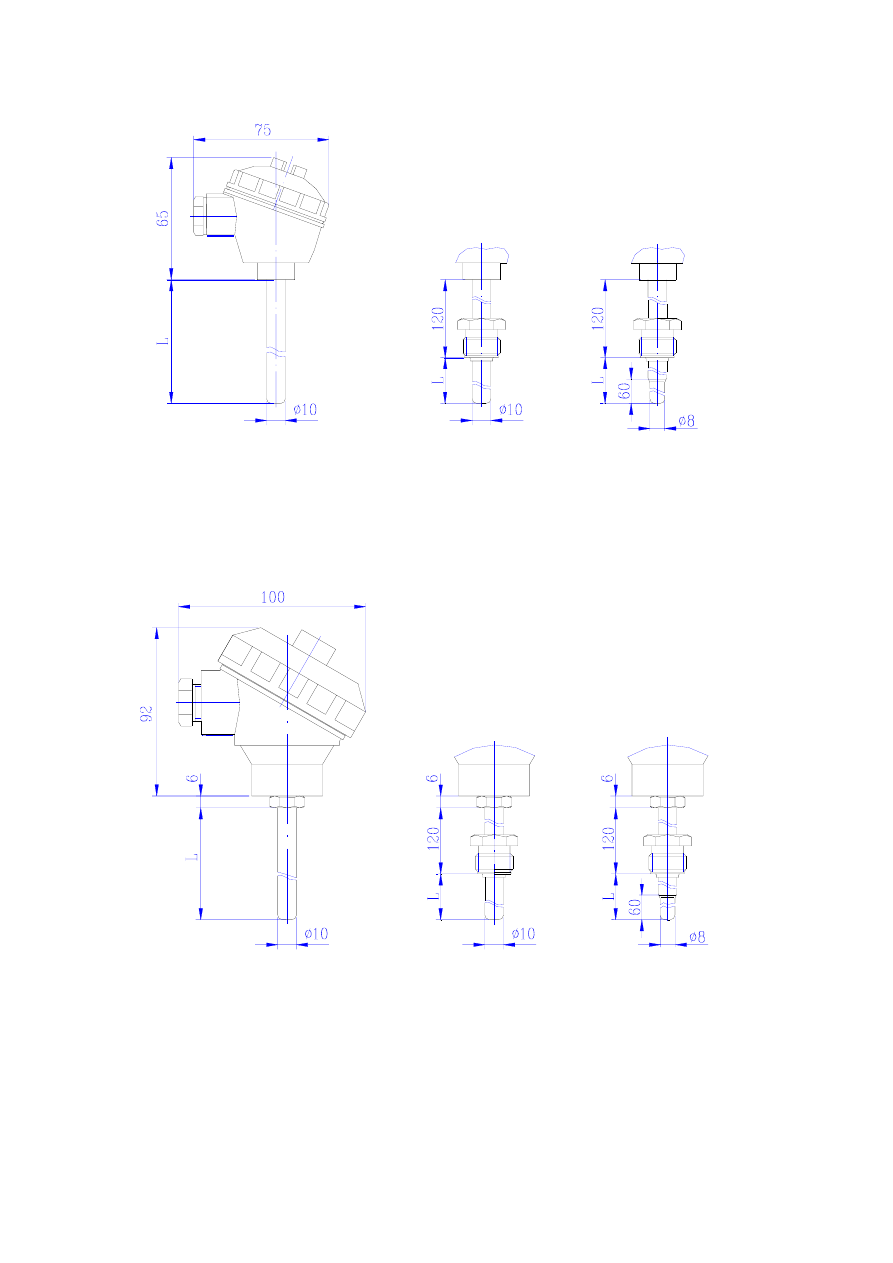

Рисунок А.5 – Исполнения

ТСМ Метран-203-31
ТСМ Метран-204-31
ТСП Метран-205-31
ТСП Метран-206-31

Рисунок А.6 – Исполнения

ТСМ Метран-203-32
ТСМ Метран-204-32
ТСП Метран-205-32
ТСП Метран-206-32

Рисунок А.7 – Исполнения

ТСМ Метран-203-33
ТСМ Метран-204-33
ТСП Метран-205-33
ТСП Метран-206-33



Рисунок А.8 – Исполнения

ТСМ Метран-203-31
ТСМ Метран-204-31

ТСП Метран-205-31
ТСП Метран-206-31

Рисунок А.9 – Исполнения

ТСМ Метран-203-32
ТСМ Метран-204-32

ТСП Метран-205-32
ТСП Метран-206-32

Рисунок А.10 – Исполнения

ТСМ Метран-203-33
ТСМ Метран-204-33

ТСП Метран-205-33
ТСП Метран-206-33








17







Рисунок А.11– Исполнения

ТСМ Метран-203-06
ТСМ Метран-204-06

ТСП Метран-205-06
ТСП Метран-206-06

Рисунок А.12– Исполнения

ТСМ Метран-203-07
ТСМ Метран-204-07

ТСП Метран-205-07
ТСП Метран-206-07





18

Таблица А.1 – Длина монтажной части и масса ТС

Масса, кг

Длина монтажной части, L, мм

Рисунок

60

80

100

120

160

200

250

320

400

500

630

800

1000

1250



1600



2000

2500

3150

А.1, А.5, А.8 –

0,5

0,6 0,7

0,8

1,0

–

А.2, А.6, А.9

А.11, А.12

0,5 1,2  1,3

А.3, А.7, А.10 –  0,5

0,6 0,8

1,1

–

А.4 0,5



Таблица А.2 – Варианты исполнений ТС

Условное обозначе-

ние исполнения ТС

Назначение

НСХ  Рису-

нок

Класс

допуска

Схема соедине-

ний (см. прило-

жение В)

ТСМ Метран–203–01
ТСП Метран–203–31



50 М

ТСМ Метран–204–01
ТСМ Метран–204–31



100М



А.1
А.5
А.8

ТСМ Метран–203–02
ТСМ Метран–203–32



50М

ТСМ Метран–204–02
ТСМ Метран–204–32



100М



А.2
А.6
А.9

ТСМ Метран–203–03
ТСМ Метран–203–33



50М

ТСМ Метран–204–03
ТСМ Метран–204–33



10М



А.3
А.7

А.10







В, С

2; 3; 4;

2х2; 2х3

ТСП Метран–205–01 50П

А 3;

ТСП Метран–205–31
ТСП Метран–206–01
ТСП Метран–206–31



100П



А.1
А.5
А.8



В

2; 3; 4;

2х2; 2х3

ТСП Метран–205–02 50П

А 3;

ТСП Метран–205–32
ТСП Метран–206–02
ТСП Метран–206–32



100П



А.2
А.6
А.9



В

2; 3; 4;

2х2; 2х3

ТСП Метран–205–03
ТСП Метран–205–33



50П



А

3; 4

ТСП Метран–206–03
ТСП Метран–206–33





Общепромышлен-

ные, универсаль-

ные



100П



А.3
А.7

А.10



В

2; 3; 4;

2х2; 2х3

ТСМ Метран–203–04 50М
ТСМ Метран–204–04 100М
ТСП Метран–205–04 50П
ТСП Метран–206–04



Измерение темпе-
ратуры в помеще-

ниях

100П



А.4



В, С



ТСМ Метран–203–06 50М
ТСМ Метран–204–06 100М
ТСМ Метран–203–07 50М
ТСМ Метран–204–07

Для объектов

РОУХО

100М

Б.11
Б.12

В, С

2; 3; 4

2х2
2х3





19

Продолжение таблицы А.2

ТСП Метран–205–06 50П

А 3;

ТСП Метран–205–07 50П

В 2;

3;

4;

2х2; 2х3

ТСП Метран–206–06 100П
ТСП Метран–206–07

Для объектов

РОУХО

100П


Б.11
Б.12

В 2;

3;

4;

2х2; 2х3

Примечания– Для схемы соединений 2 длина монтажной части L не более 800 мм.





Таблица А.3 - Материал защитной арматуры

Материал

Код исполнения  по материалам

12Х18Н10Т

Н10

10Х17Н13М2Т

Н13
