МУФТЫ

Это устройства для соединения валов и передачи между ними вращающего момента [34].

Муфты могут передавать вращающий момент и валам, и другим деталям (колёсам, шкивам и т.д.). Соединяют соосные и несоосные валы. Муфты существуют потому, что всегда есть некоторая несоосность, перекосы, взаимная подвижность валов. Конструкции муфт весьма разнообразны. Простейшая муфта сделана из куска ниппельной трубочки и соединяет вал электромоторчика с крыльчаткой автомобильного омывателя стекла. Муфты турбокомпрессоров реактивных двигателей состоят из сотен деталей и являются сложнейшими саморегулирующимися системами.

Группы муфт различают по их физической природе.

• Муфты механического действия.

• Муфты электрического (электромагнитного) действия.

• Муфты гидравлического или пневматического действия.

Классы муфт различают по режиму соединения валов.

• Нерасцепляемые (постоянные, соединительные) – соединяют валы постоянно, образуют длинные валы.

• Управляемые – соединяют и разъединяют валы в процессе работы, например, широко известная автомобильная муфта сцепления.

• Самодействующие – срабатывают автоматически при заданном режиме работы.

• Прочие.

Основная характеристика муфты – передаваемый вращающий момент.

Существенные показатели – габариты, масса, момент инерции.

Муфта, рассчитанная на передачу определённого вращающего момента, выполняется в нескольких модификациях для разных диаметров валов. Муфты – автономные узлы, поэтому они легко стандартизируются.

Муфты рассчитывают по их критериям работоспособности:

• прочности при циклических и ударных нагрузках,

• износостойкости,

• жёсткости.

На практике муфты подбираются из каталога по величине передаваемого момента M = M_ВалаK, где М_Вала – номинальный момент, определённый расчётом динамики механизма, К – коэффициент режима работы: К = 1  1,5 спокойная работа, лёгкие машины; К = 1,5  2 переменные нагрузки, машины среднего веса (поршневые компрессоры); К = 2  6 ударные нагрузки, большие массы (прессы, молоты). Для двигателей транспортных машин К завышают на 20  40 % в зависимости от числа цилиндров.

ЖЁСТКИЕ МУФТЫ

Могут быть втулочными или фланцевыми.

Втулочные иногда называются глухими. Это самые простые конструкции и обычно применяются в лёгких машинах на валах диаметром до 70 мм. Требуют точной соосности, затрудняют сборку-разборку, имеют малую жёсткость на изгиб. Их работоспособность определяется прочностью в местах крепления к валам.

Чаще применяются фланцевые жёсткие муфты, т.к. они допускают лёгкую сборку-разборку. Такие конструкции имеют две полумуфты в виде фланцев, устанавливаемых на концах валов с натягом и стянутых болтами. Вращающий момент передаётся за счёт сил трения между фланцами, а когда болты вставлены без зазора, то также и болтами. Фланцевые муфты стандартизованы в диапазоне диаметров 12  250 мм и передают моменты 0,8  4500 кГм. В тяжёлых машинах фланцы приваривают к валам.

КОМПЕНСИРУЮЩИЕ МУФТЫ

Иногда называют самоустанавливающимися. Они соединяют валы с небольшими смещениями осей.

Наиболее популярна конструкция зубчатой муфты. Она компенсирует осевые, радиальные и угловые смещения валов. Состоит из двух втулок (полумуфт с зубьями) и надетой на них обоймы с внутренними зубьями. Зубчатые зацепления выполняют с боковым зазором; зубьям придают бочкообразную форму; венцы полумуфт располагают на некотором расстоянии друг от друга. Зубчатые муфты малы и легки, весьма грузоподъёмны (до 100000 кГм), высокооборотны.

Однако эти муфты чувствительны к перекосам. Кроме того, при перекосах валов вследствие трения в зубьях муфта нагружает валы изгибающим моментом примерно 10% от вращающего.

Несущая способность муфт резко падает с ростом перекоса валов.

Размеры муфт подбирают по таблицам в зависимости от вращающего момента, который находят по наибольшему длительно действующему моменту на ведущем валу.

ПОДВИЖНЫЕ МУФТЫ

Допускают соединение валов с повышенным взаимным смещением осей как вызванными неточностями, так и специально заданными конструктором.

Ярким представителем этого семейства являются шарнирные муфты. Идея муфты впервые предложена Джероламо Кардано в 1570 г. и доведена до инженерного решения Робертом Гуком в 1770 г. Поэтому иногда в литературе они называются карданными муфтами, а иногда – шарнирами Гука.

Шарнирные муфты соединяют валы под углом до 45^о, позволяют создавать цепные валы с передачей вращения в самые недоступные места. Всё это возможно потому, что крестовина является не одним шарниром, а сразу двумя с перпендикулярными осями.

Прочность карданной муфты ограничена прочностью крестовины, в особенности мест крепления пальцев крестовины в отверстиях вилок. Поломка крестовины – весьма частый дефект, известный, практически, каждому автовладельцу.

Муфты выбираются по каталогу. Проверочный расчёт ведётся для рабочих поверхностей шарниров на смятие, проверяется прочность вилок и крестовины.

Малогабаритные шарнирные муфты стандартизованы в диапазоне диаметров 8  40 мм и моментов 1,25  128 кГм. Крестовина выполнена в виде параллелепипеда. Шарнир образуется с помощью вставных осей, одна из которых длинная, а другая состоит их двух коротких втулок, стянутых заклёпкой. Конструкция весьма технологична.

УПРУГИЕ МУФТЫ

Предназначены главным образом для смягчения (амортизации) ударов, толчков и вибрации. Кроме того, допускают некоторую компенсацию смещений валов.

Главная особенность таких муфт – наличие металлического или неметаллического упругого элемента. Способность упругих муфт противостоять ударам и вибрации значительно повышает долговечность машин.

Муфта с упругой торообразной оболочкой может, фактически, рассматриваться, как упругий шарнир Гука. Она способна компенсировать значительные неточности монтажа валов.

Лёгок монтаж, демонтаж и замена упругого элемента. Допускаются радиальные смещения 1  5 мм, осевые 2  6 мм, угловые 1,5  2^о, угол закручивания 5  30^о.

Несущая способность (и прочность) муфт зависит от крепления оболочки к фланцам. Стандартизованы муфты с неразрезной упругой оболочкой в диапазоне моментов 2  2500 кГм.

Широкое применение находит упругая втулочно-пальцевая муфта ("МУВП").

Здесь нет необходимости крепить резину к металлу, легко заменять упругие элементы при износе.

В этих муфтах момент передаётся через пальцы и насаженные на них упругие элементы в форме колец или гофрированных втулок. Такие муфты легки в изготовлении, просты в конструкции, удобны в эксплуатации и поэтому получили широкое применение, особенно для передачи вращения от электродвигателя.

Муфты нормализованы в размерах 16  150 мм и моментов 3,2  1500 кГм.

К сожалению, радиальные и угловые смещения существенно снижают срок службы упругих элементов и повышают нагрузки на валы и опоры.

Муфты рассчитывают по допускаемым давлениям между пальцами и упругими втулками

P = 2 M_вр / (zDdl)  [p],

где z – число пальцев, d – диаметр пальца, l – длина упругого элемента, D – диаметр расположения осей пальцев. Допускаемое давление обычно 30 кГ/см².

Пальцы муфты рассчитывают на изгиб.

ФРИКЦИОННЫЕ МУФТЫ

Передают вращающий момент благодаря силам трения, возникающим в контакте между элементами муфты (лат. frictio - трение). Силы трения легко регулируются изменением силы сжатия трущихся поверхностей. Поэтому фрикционные муфты допускают плавное сцепление при любой скорости, что успешно используется, например, в конструкции автомобильного сцепления.

Кроме того, фрикционная муфта не может передать через себя момент больший, чем момент сил трения, поскольку начинается проскальзывание контактирующих фрикционных элементов, поэтому фрикционные муфты являются эффективными неразрушающимися предохранителями для защиты машины от динамических перегрузок.

Встречаются различные формы рабочих поверхностей фрикционных элементов:

• дисковые, в которых трение происходит по торцевым поверхностям дисков (одно- и многодисковые);

• конусные, в которых рабочие поверхности имеют коническую форму;

• цилиндрические, имеющие цилиндрическую поверхность контакта (колодочные, ленточные и т.д.).

Главной особенностью работы фрикционных муфт является сжатие поверхностей трения. Отсюда ясно, что такие муфты рассчитываются на прочность по контактному давлению (аналогично напряжениям смятия). Для каждой конструкции необходимо вычислить сжимающую силу и разделить её на площадь контакта. Расчётное контактное давление не должно быть больше допускаемого для данного материала.

КОНТРОЛЬНЫЕ ВОПРОСЫ

• Для чего существуют муфты ?

• Каковы главные признаки классификации муфт ?

• Какая характеристика муфты считается главной ?

• Каковы принципы конструкции и работы жёстких муфт ?

• Каковы принципы конструкции и работы шарнирных муфт ?

• Каковы принципы конструкции и работы упругих муфт ?

• Как устроена и как работает упруго втулочно-пальцевая муфта (МУВП) ?

• За счёт каких сил работают фрикционные муфты ?

• Какие критерии прочности применяют для фрикционных муфт ?

СОЕДИНЕНИЯ ДЕТАЛЕЙ МАШИН

Детали объединяются в машину посредством соединений.

Соединения состоят из соединительных деталей и прилегающих частей соединяемых деталей, форма которых подчинена задаче соединения. В отдельных конструкциях специальные соединительные детали могут отсутствовать. Все соединения делятся на:

• Неразъёмные, разборка которых возможна лишь при разрушении соединяющих или соединяемых деталей;

• Разъёмные, позволяющие разборку без разрушения.

• Выбор типа соединения определяет конструктор.

НЕРАЗЪЁМНЫЕ СОЕДИНЕНИЯ

Сварные соединения

Не имеют соединяющих деталей. Выполняются за счёт местного нагрева и диффузии (перемешивания частиц) соединяемых деталей. Создают, практически, одну целую, монолитную деталь. Весьма прочны, т.к. используют одну из самых могучих сил природы - силы межмолекулярного сцепления.

Сварку (дуговую электросварку) изобрел в 1882 году российский инженер Н.И. Бенардос. С тех пор технология процесса значительно усовершенствована. Прочность сварного шва теперь практически не отличается от монолита, освоена сварка всех конструкционных материалов, включая алюминий и неметаллы.

С

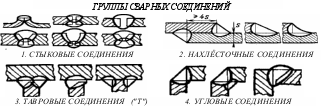

варные соединения (швы) по взаимному расположению соединяемых элементов делятся на следующие группы:

Для сварки характерна высокая экономичность: малая трудоёмкость; сравнительная дешевизна оборудования; возможность автоматизации; отсутствие больших сил, как, например, в кузнечно-прессовом производстве; отсутствие больших объёмов нагретого металла, как, например, в литейном производстве. Однако говорить обо всех этих достоинствах имеет смысл только при хорошо налаженном и организованном технологическом процессе сварки.

Недостатки сварки состоят в том, что при низком качестве шва возникают температурные повреждения материала, кроме того, из-за неравномерности нагрева возникает коробление деталей. Это устраняется либо привлечением квалифицированного (высокооплачиваемого) сварщика, либо применением автоматической сварки, а также специальными приспособлениями, в которых деталь фиксируется до полного остывания.

Общее условие проектирования сварных соединений – обеспечение равнопрочности шва и свариваемых деталей [27].

Расчёт на прочность сварных швов

По ориентации относительно приложенных сил различают:

• лобовые швы – перпендикулярные силам;

• фланговые швы – параллельны силам;

• косые швы – под углом к силам.

Эти виды швов в различных сочетаниях применяются в разных соединениях.

Соединения встык обычно выполняются лобовыми швами. При качественной сварке соединения разрушаются не по шву, а в зоне температурного влияния. Поэтому рассчитываются на прочность по сечению соединяемых деталей без учёта утолщения швов. Наиболее частые случаи – работа на растяжение и на изгиб.

Напряжения растяжения: _раст = Q / S = Q / b ≤ [^раст]_шва.

Напряжения изгиба: _изг = M_изг / W = 6 M_изг / b ² ≤ [^изг]_шва.

Допускаемые напряжения шва [ ^раст]_шва и [ ^изг]_шва принимаются в размере 90% от соответствующих допускаемых напряжений материала свариваемых деталей.

Соединения внахлёстку выполняются лобовыми, фланговыми и косыми швами.

Лобовые швы в инженерной практике рассчитывают только по касательным напряжениям. За расчётное сечение принимают биссектрису m-m, где обычно наблюдается разрушение. Расчёт только по касательным напряжениям не зависит от угла приложения нагрузки.

При этом τ = Q / (0,707 k l) ≤ [τ']_шва.

Фланговые швы характерны неравномерным распределением напряжений, поэтому их рассчитывают по средним касательным напряжениям. При действии растягивающей силы касательные напряжения равны:

τ = Q / (2*0,707  l) ≤ [τ']_шва.

При действии момента: τ = M / (0,707 k  l) ≤ [τ']_шва.

Если швы несимметричны, то нагрузка на фланговые швы распределяется по закону рычага Q_1,2 = Q l_1,2 / ( l₁ + l₂), где l₁ и l₂ – длины швов.

При этом швы рассчитывают по соответствующим нагрузкам, а длины швов назначают пропорционально этим нагрузкам. Касательные напряжения в швах τ_1,2 = Q_1,2 / (1,414  l_1,2 ) ≤[τ']_шва.

Косые швы рассчитываются аналогичным образом. Нагрузка Q раскладывается на проекции в продольном и нормальном направлениях к шву, а далее выполняются расчёты лобового и флангового швов.

Комбинированные лобовые и фланговые швы рассчитывают на основе принципа распределения нагрузки пропорционально несущей способности отдельных швов. При действии силы Qкасательные напряжения равны:

τ_Q = Q / [0,707 k ( 2l_ф+ l_л )] ≤ [τ']_шва.

Если действует момент M, то

τ_M = M / [0,707 k l_л ( l_ф+ l_л /6)] ≤ [τ']_шва.

При совместном действии силы и момента касательные напряжения складываются τ = τ_М + τ_Q ≤ [τ']_шва.

Тавровые и угловые швы соединяют элементы в перпендикулярных плоскостях. Выполняются либо стыковым швом с разделкой кромок (а), либо угловым без разделки кромок (б). При нагружении изгибающим моментом и силой прочность соединения оценивают:

для стыкового шва (а) по нормальным напряжениям

= 6M/ (b²) + Q / (l ) ≤ [^раст]_шва,

для углового шва (б) по касательным напряжениям

τ = 6M/(1,414 l²k)+ Q / (1,414 l k ) ≤ [τ']_шва.

В любом случае для расчёта самых сложных сварных швов сначала необходимо привести силу и момент к шву и распределить их пропорционально несущей способности (длине) всех простых участков. Таким образом, любой сложный шов сводится к сумме простейших расчётных схем.

Заклёпочные соединения

Образуются с помощью специальных деталей – заклёпок [1, 10, 38]. Заклёпка имеет грибообразную форму и выпускается с одной головкой (закладной) вставляется в совместно просверленные детали, а затем хвостовик ударами молотка или пресса расклёпывается, образуя вторую головку (замыкающую). При этом детали сильно сжимаются, образуя прочное, неподвижное неразъёмное соединение.

Достоинства заклёпочного соединения:

• соединяют не свариваемые детали (Al);

• не дают температурных деформаций;

• детали при разборке не разрушаются.

Недостатки заклёпочного соединения:

• детали ослаблены отверстиями;

• высокий шум и ударные нагрузки при изготовлении;

• повышенный расход материала.

Заклёпки изготавливают из сравнительно мягких материалов: Ст2, Ст3, Ст10, Ст15, латунь, медь, алюминий.

Заклёпки стандартизованы и выпускаются в разных модификациях.

• Сплошные с полукруглой головкой (а) ГОСТ 10299-80, 14797-85 для силовых и плотных швов;

• Сплошные с плоской головкой (б) ГОСТ 14801-85 для коррозионных сред;

• Сплошные с потайной головкой (в) ГОСТ 10300-80, 14798-85 для уменьшения аэро- и гидросопротивления (самолёты, катера);

• Полупустотелые (г,д,е) ГОСТ 12641-80, 12643-80 и пустотелые (ж,з,и) ГОСТ 12638-80, 12640-80 для соединения тонких листов и неметаллических деталей без больших нагрузок.

Заклёпки испытывают сдвиг (срез) и смятие боковых поверхностей. По этим двум критериям рассчитывается диаметр назначаемой заклёпки. При этом расчёт на срез – проектировочный, а расчёт на смятие – проверочный.

Здесь и далее имеем в виду силу, приходящуюся на одну заклёпку.

Напряжения смятия на боковых поверхностях заклёпки _см = P/Sd ≤ []_см,

где S – толщина наименьшей из соединяемых деталей. При проектировании заклёпочных швов как, например, в цистернах, необходимо следить, чтобы равнодействующая нагрузок приходилась на центр тяжести шва.

Следует симметрично располагать плоскости среза относительно линии действия сил, чтобы избежать отрыва головок.

Кроме того, необходимо проверять прочность деталей в сечении, ослабленном отверстиями.

РАЗЪЁМНЫЕ СОЕДИНЕНИЯ

Резьбовые соединения

Являются наиболее совершенным, а потому массовым видом разъёмных соединений. Применяются в огромном количестве во всех машинах, механизмах, агрегатах и узлах [4,10].

О
сновные детали соединения имеют наружную либо внутреннюю винтовую нарезку (резьбу) и снабжены огранёнными поверхностями для захвата гаечным ключом.

Болт – длинный цилиндр с головкой и наружной резьбой. Проходит сквозь соединяемые детали и затягивается гайкой (а) – деталью с резьбовым отверстием. Винт – внешне не отличается от болта, но завинчивается в резьбу одной из соединяемых деталей (б). Шпилька – винт без головки с резьбой на обоих концах (в).

Резьбовые соединения различают по назначению на:

• резьбы крепёжные для фиксации деталей (основная – метрическая с треугольным профилем, трубная – треугольная со скруглёнными вершинами и впадинами, круглая, резьба винтов для дерева) должны обладать самоторможением для надёжной фиксации;

• резьбы ходовые для винтовых механизмов (прямоугольная, трапецеидальна симметричная, трапецеидальная несимметричная упорная) должны обладать малым трением для снижения потерь.

Конструкции винтов и гаек весьма многообразны.

Для малонагруженных и декоративных конструкций применяются винты и болты с коническими и сферическими головками (как у заклёпок), снабжёнными линейными или крестообразными углублениями для затяжки отвёрткой. Для соединения деревянных и пластмассовых деталей применяют шурупы и саморезы – винты со специальным заострённым хвостовиком.

Болты и гайки стандартизованы. В их обозначении указан наружный диаметр резьбы.

Резьбовые соединения имеют ряд существенных достоинств:

• высокая надёжность;

• удобство сборки-разборки;

• простота конструкции;

• дешевизна (вследствие стандартизации);

• технологичность;

• возможность регулировки силы сжатия.

Недостатки резьбовых соединений:

• концентрация напряжений во впадинах резьбы;

• низкая вибрационная стойкость (самоотвинчивание при вибрации).

Это серьёзные недостатки, однако, их можно свести к минимуму и, практически, полностью исключить. Это делается посредством правильного проектировочного расчёта и специальных мер стопорения, называемых на техническом языке "контровка". Известны следующие виды стопорения.

1. Стопорение дополнительным трением, за счёт создания дополнительных сил трения, сохраняющихся при снятии с винта внешней нагрузки.

Контргайка воспринимает основную осевую нагрузку, а сила трения и затяжки в резьбе основной гайки ослабляется. Необходима взаимная затяжка гаек.

Самоконтрящиеся гайки с радиальным натягом резьбы после нарезания резьбы и пластического обжатия специальной шейки гайки на эллипс.

Иногда самоконтрящиеся гайки выполняются с несколькими радиальными прорезями.


Гайки с полиамидными кольцами без резьбы, которая нарезается винтом при завинчивании, обеспечивают большие силы трения. Применяют полиамидную пробку в винте.

Контргайка цангового типа (слева) при навинчивании обжимается на конической поверхности.
Контргайка арочного типа (справа) при навинчивании разгибается и расклинивает резьбу.

Пружинные шайбы обеспечивают трение в резьбе. Повышают сцепление врезанием своих острых срезов. Изготавливаются для правой и левой резьбы. Создают некоторое смещение нагрузки.

У пружинных шайб с несколькими отогнутыми усиками сила упругости направлена строго по оси болта.
Стопорение пружинными шайбами ненадёжно.

При спокойных нагрузках резьбы стопорят специальными винтами через медную или свинцовую прокладку или деформированием гайки с прорезями, перпендикулярными оси.

Стопорение специальными запирающими элементами, полностью исключающими самопроизвольный проворот гайки.


Шплинты ГОСТ 397-79 сгибают из проволоки полукруглого сечения плоскими сторонами внутрь. Выпадению шплинта препятствуют его петля и разогнутые концы.

Шайбы с лапками ГОСТ 11872-80 стопорят гайки со шлицами при регулировке подшипников качения на валу. Внутренний носик отгибается в канавку винта, а наружные лапки – в шлицы гайки.

У шайб с лапками ГОСТ 3693/95-52 одна отгибается по грани гайки, а другая по грани детали. Стопорение такими шайбами, как и шплинтами, весьма надёжно и широко распространено.

В групповых соединениях головки болтов обвязывают проволокой через отверстия с натяжением проволоки в сторону затяжки резьбы.

3. И, наконец, стопорение может выполняться также пластическим деформированием или приваркой после затяжки.
Винты и гайки обычно выполняются из Ст3, Ст4, Ст5, Ст35, Ст45. Наиболее напряжённые соединения из Ст40, 40ХН. Декоративные винты и гайки выполняются из цветных металлов и пластмасс.
Выбор материалов, как и всех параметров резьбовых соединений, определяется расчётом на прочность.


Расчёт на прочность резьбовых соединений

Осевая нагрузка винта передаётся через резьбу гайке и уравновешивается реакцией её опоры. Каждый из Z витков резьбы нагружается силами F₁, F₂, … F_Z.

В общем случае нагрузки на витках не одинаковы. Задача о распределении нагрузки по виткам статически неопределима и была решена русским учёным Н.Е. Жуковским в 1902 г. на основе системы уравнений для стандартной шестигранной гайки. График показывает значительную перегрузку нижних витков и бессмысленность увеличения длины гайки, т.к. последние витки практически не нагружены. Такое распределение нагрузки позже было подтверждено экспериментально. При расчётах неравномерность рагрузки учитывают эмпирическим (опытным) коэффициентом K_m, который равен 0,87 для треугольной, 0,5 – для прямоугольной и 0,65 для трапецеидальной резьбы.

Основные виды разрушений у крепёжных резьб – срез витков, у ходовых - износ витков. Следовательно, основной критерий работоспособности

для расчёта крепёжных резьб – прочность по касательным напряжениям среза, а для ходовых резьб – износостойкость по напряжениям смятия.

Условие прочности на срез:

F / (πd₁HKK_m) ≤ [τ] для винта; τ = F / (πdHKK_m) ≤ [τ] для гайки,

где H –высота гайки или глубина завинчивания винта в деталь, K=ab/p или K=ce/p – коэффициент полноты резьбы, K_m – коэффициент неравномерности нагрузки по виткам.

Условие износостойкости на смятие:

_см = F / (πd₂HZ) ≤ []_см,

где Z – число рабочих витков.

Равнопрочность резьбы и стержня винта является важнейшим условием назначения высоты стандартных гаек. Так, приняв в качестве предельных напряжений пределы текучести материала и учитывая, что τ_Т ≈ 0,6_Т условие равнопрочности резьбы на срез и стержня винта на растяжение предстанет в виде: τ = F/(πd₁HKK_m)= = 0,6σ_Т = 0,6 F /[(π/4) d₁²]. При K = 0,87 и K_m = 0,6получаем H ≈ 0,8d₁, а учитывая, что d₁ = d окончательно принимаем высоту нормальной стандартной крепёжной гайки H ≈ 0,8d.

Кроме нормальной стандартом предусмотрены высокие H ≈ 1,2d и низкие H ≈ 0,5d гайки. По тем же соображениям устанавливают глубину завинчивания винтов и шпилек в детали: в стальные H₁= d, в хрупкие – чугунные и силуминовые H =1,5d. Стандартные высоты гаек (кроме низких) и глубины завинчивания избавляют нас от расчёта на прочность резьбы стандартных крепёжных деталей.

В расчётах невозможно игнорировать податливость болта и соединяемых деталей. В простейшем случае при болтах постоянного сечения и однородных деталях

λ_б = l_б / (Е_б А_б); λ_д = δ_д / (Е_д А_д),

где λ_б, λ_д– податливости болта и деталей, равные их деформации при единичной нагрузке (податливость обратна жёсткости); Е_б, Е_д, А_б, А_д – модули упругости и площади сечения болта и деталей; δ_д – суммарная толщина деталей δ_д ≈ l_б.

В сложном случае податливость системы определяют как сумму податливостей отдельных участков болта и отдельных деталей. Под площадями сечения A понимают площади тех частей, которые подвержены деформации от затяжки болта. Здесь полагают, что деформации от гайки и головки болта располагаются вглубь деталей по конусам с углом α = 30^о. Приравнивая объём этих конусов к объёму цилиндра, находят его диаметр

D₁ = D +(δ₁+ δ₂) / 4; A_д = π (D₁²– d_отв²) / 4.

Внешняя нагрузка F деформирует не только болт, но и прокладки, шайбы, тарельчатые пружины и т.п. (1,2). Поэтому при расчёте суммарной нагрузки болта F_Σ вводят понятие коэффициента внешней нагрузки χ, равного приращению нагрузки болта в долях от внешней нагрузки. Тогда
F_Σ = F_зат + χF. При этом упругие прокладки 1 и 2 нельзя рассматривать как детали 3, 4 и 5, деформация которых уменьшается. В таких случаях все детали соединения разделяют на две системы:

1. Детали системы болта, в которых под действием нагрузки абсолютная деформация возрастает (болт, прокладки 1,2);

2. Детали системы корпуса, в которых абсолютная деформация уменьшается (3,4,5).

При этом

В таких соединениях наборы упругих прокладок (шайб, тарельчатых пружин) существенно увеличивают податливость системы болта, а следовательно, уменьшают нагрузку на болт.

В расчёте болтов сначала находят силу, приходящуюся на один болт. Затем всё многообразие компоновок резьбовых соединений может быть сведено к трём простейшим расчётным схемам.

А. Болт вставлен в отверстия с зазором.

Соединение нагружено продольной силой Q. Болт растянут.

Условие прочности на растяжение запишется в виде:

Напряжения растяжения в резьбе

Из условия прочности на растяжение находим внутренний диаметр резьбы болта

Найденный внутренний диаметр резьбы округляют до ближайшего большего по ГОСТ 9150-59. Там же указан конкретный типоразмер-номер (наружный диаметр резьбы) болта.

Б. Болт вставлен в отверстия без зазора.

Соединение нагружено поперечной силой Р.

При этом болт работает на срез. Внутренний диаметр резьбы рассчитывается аналогично случаю с растяжением:

Порядок назначения номера болта также аналогичен предыдущему случаю.

В. Болт вставлен с зазором.

Соединение нагружено поперечной силой F.

Сила затяжки болта V должна дать такую силу трения между деталями, которая была бы больше поперечной сдвигающей силы F.

Болт работает на растяжение, а от момента затяжки испытывает ещё и кручение, которое учитывается повышением нормальных напряжений на 30% (в 1,3 раза).

Тогда

По опыту многочисленных расчётов принимают величину требуемой растягивающей силы V в зависимости от сдвигающей поперечной силы F

V = 1,2 F/ f.

Тогда внутренний диаметр резьбы болта

где f – коэффициент трения.

Во всех случаях в расчёте находится внутренний диаметр резьбы, а обозначается резьба по наружному диаметру. Распространённая ошибка состоит в том, что рассчитав, например, внутренний диаметр резьбы болта 8мм, назначают болт М8, в то время как следует назначить болт М10, имеющий наружный диаметр резьбы 10мм, а внутренний 8мм.

Концентрация напряжений во впадинах витков резьбы учитывается занижением допускаемых напряжений резьбы на 40% по сравнению с соответствующими допускаемыми напряжениями материала.

Штифтовые соединения

Образуются совместным сверлением соединяемых деталей и установкой в отверстие с натягом специальных цилиндрических или конических штифтов.

Соединения предназначены для точного взаимного фиксирования деталей, а также для передачи небольших нагрузок.

Конструкции штифтов многообразны. Известны цилиндрические (а,б), конические (в,г,д), цилиндрические пружинные разрезные (е), просечённые цилиндрические, конические и др. (ж,з,и,к), простые, забиваемые в отверстия (б,в), выбиваемые из сквозных отверстий с другой стороны (гладкие, с насечками и канавками, пружинные, вальцованные из ленты, снабжённые резьбой для закрепления или извлечения (д) и т.д. Применяются специальные срезаемые штифты, служащие предохранителями.

Гладкие штифты выполняют из стали 45 и А12, штифты с канавками и пружинные – из пружинной стали.

При закреплении колёс на валу штифты передают как вращающий момент, так и осевое усилие.

Достоинства штифтовых соединений:

• простота конструкции;

• простота монтажа-демонтажа;

• точное центрирование деталей благодаря посадке с натягом;

• работа в роли предохранителя, особенно при креплении колёс к валу.

Недостатком штифтовых соединений является ослабление соединяемых деталей отверстием.

Подобно заклёпкам штифты работают на срез и смятие. Соответствующие расчёты выполняют обычно как проверочные

Штифты с канавками рассчитывают также, как гладкие, но допускаемые напряжения материала занижают на 50%.

Шпоночные соединения

П
ередают вращающий момент между валом и колесом. Образуются посредством шпонки, установленной в сопряжённые пазы вала и колеса.

Шпонка имеет вид призмы, клина или сегмента, реже применяются шпонки других форм.

Шпоночные соединения:

• просты, надёжны;

• удобны в сборке-разборке;

• дёшевы.

Шпонки, однако:

• ослабляют сечение валов и ступиц колёс;

• концентрируют напряжения в углах пазов;

• нарушают центрирование колеса на валу (для этого приходится применять две противоположные шпонки).

Шпоночные соединения могут быть:

• ненапряжёнными, выполняемыми призматическими или сегментными шпонками. Они передают момент только боковыми гранями;

• напряжёнными, выполняемыми клиновыми шпонками. Они передают момент за счёт сил трения по верхним и нижним граням.

Шпонки всех основных типов стандартизованы.

Для призматических шпонок стандарт указывает ширину и высоту сечения. Глубина шпоночного паза в валу принимается как 0,6 от высоты шпонки.

Призматические и сегментные шпонки всех форм испытывают смятие боковых поверхностей и срез по средней продольной плоскости:

,

здесь h – высота сечения шпонки, d – диаметр вала, b – ширина сечения шпонки, l – рабочая длина шпонки (участок, передающий момент).

Исходя из статистики поломок, расчёт на смятие проводится как проектный. По известному диаметру вала задаются стандартным сечением призматической шпонки и рассчитывают её рабочую длину.

Расчёт на срез – проверочный. При невыполнении условий прочности увеличивают рабочую длину шпонки.

Шлицевые соединения

Образуются выступами на валу, входящими в сопряжённые пазы ступицы колеса. Как по внешнему виду, так и по динамическим условиям работы шлицы можно считать многошпоночными соединениями. Некоторые авторы называют их зубчатыми соединениями.

В основном используются прямобочные шлицы (а), реже встречаются эвольвентные (б) ГОСТ 6033-57 и треугольные (в) профили шлицов.

Прямобочные шлицы могут центрировать колесо по боковым поверхностям (а), по наружным поверхностям (б), по внутренним поверхностям (в).

В сравнении со шпонками шлицы:

• имеют большую несущую способность;

• лучше центрируют колесо на валу;

• усиливают сечение вала за счёт большего момента инерции ребристого сечения по сравнению с круглым;

• требуют специального оборудования для изготовления отверстий.

Основными критериями работоспособности шлицов являются:

• сопротивление боковых поверхностей смятию (расчёт аналогичен шпонкам);

• сопротивление износу при фреттинг-коррозии (малые взаимные вибрационные перемещения).

Смятие и износ связаны с одним параметром – контактным напряжением (давлением) _см. Это позволяет рассчитывать шлицы по обобщённому критерию одновременно на смятие и контактный износ. Допускаемые напряжения []_см назначают на основе опыта эксплуатации подобных конструкций.

Для расчёта учитывается неравномерность распределения нагрузки по зубьям ,

где Z – число шлицов, h – рабочая высота шлицов, l – рабочая длина шлицов, d_ср – средний диаметр шлицевого соединения. Для эвольвентных шлицов рабочая высота принимается равной модулю профиля, за d_ср принимают делительный диаметр.

Условные обозначения прямобочного шлицевого соединения составляют из обозначения поверхности центрирования D, d или b, числа зубьев Z, номинальных размеров d x D (а также обозначения полей допусков по центрирующему диаметру и по боковым сторонам зубьев). Например, D 8 x 36 H7/g6 x 40 означает восьмишлицевое соединение с центрированием по наружному диаметру с размерами d = 36 и D = 40 мм и посадкой по центрирующему диаметру H7/g6.

КОНТРОЛЬНЫЕ ВОПРОСЫ

• В чём различие между разъёмными и неразъёмными соединениями ?

• Где и когда применяются сварные соединения ?

• Каковы достоинства и недостатки сварных соединений ?

• Каковы основные группы сварных соединений ?

• Как различаются основные типы сварных швов ?

• Каковы достоинства и недостатки заклёпочных соединений ?

• Где и когда применяются заклёпочные соединения ?

• Каковы критерии прочностного расчёта заклёпок ?

• В чём состоит принцип конструкции резьбовых соединений ?

• Каковы области применения основных типов резьб ?

• Каковы достоинства и недостатки резьбовых соединений ?

• Для чего необходимо стопорение резьбовых соединений ?

• Какие конструкции применяются для стопорения резьбовых соединений ?

• Как распределяется нагрузка по виткам при затяжке резьбы ?

• Как учитывается податливость деталей при расчёте резьбового соединения ?

• Какой диаметр резьбы находят из прочностного расчёта ?

• Какой диаметр резьбы служит для обозначения резьбы ?

• Какова конструкция и основное назначение штифтовых соединений ?

• Каковы виды нагружения и критерии расчёта штифтов ?

• Какова конструкция и основное назначение шпоночых соединений ?

• Каковы виды нагружения и критерии расчёта шпонок ?

• Какова конструкция и основное назначение шлицевых соединений ?

• Каковы виды нагружения и критерии расчёта шлицов ?

содержание   ..  1  2  3  4  5  6  7  8  9  10    ..
