Лючок горловины топливного бака



Топливный  бак  находится  в  подкапотном  пространстве  в  передней  части  снегохода.

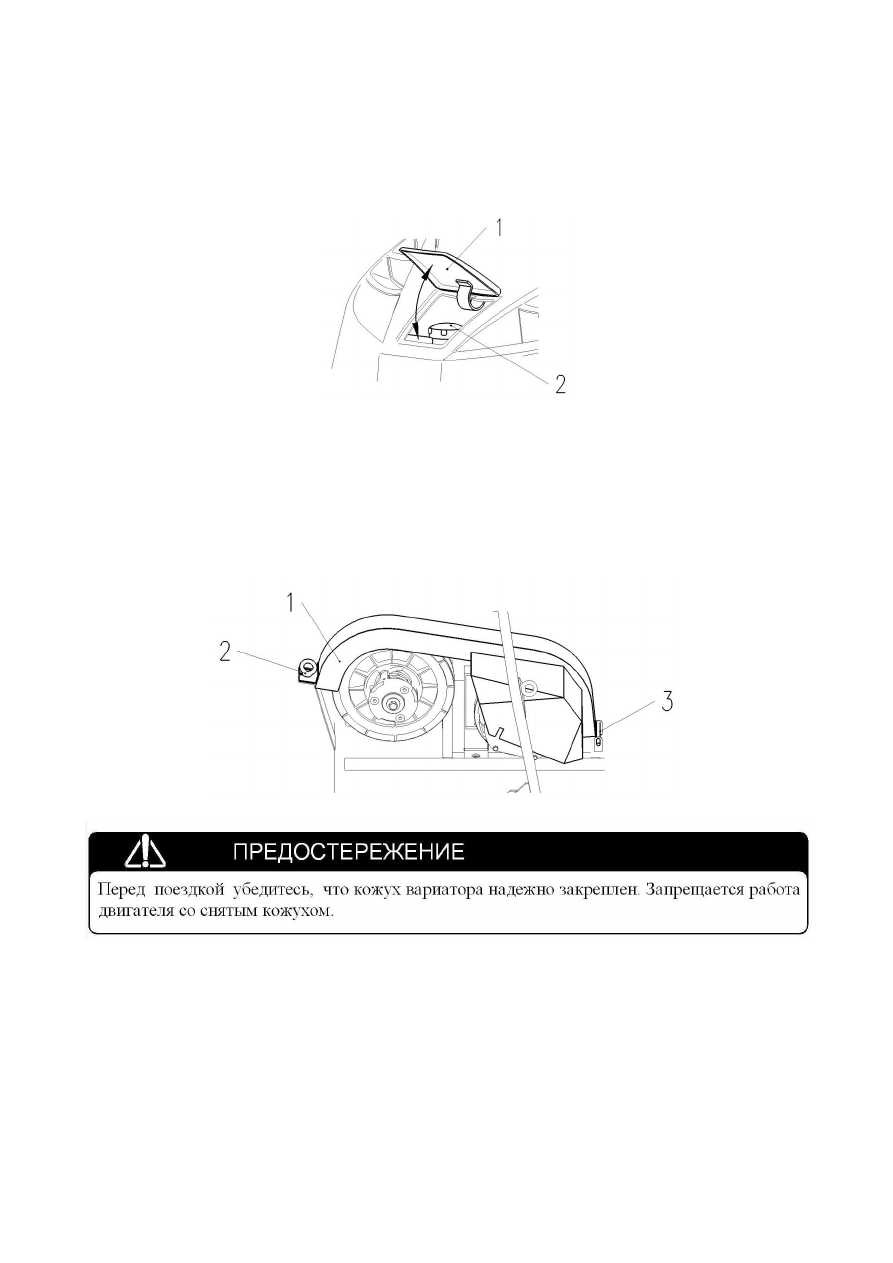

Получить  доступ  к  заливной  горловине  можно  через  лючок  1  на  капоте  (Рис.  18).  Для
заправки топливного бака отверните крышку 2 с горловины. По окончании заправки плотно
заверните крышку.



Рис. 18

Кожух вариатора



Данный  кожух  закрывает  движущиеся  части  трансмиссии  и  защищает  водителя  в

случае разрыва клинового ремня или разрушения деталей вариатора. Для обслуживания или
замены ремня кожух 1 можно демонтировать, предварительно отвернув фиксирующую гайку
2  и  вынув  из  зацепления  в  месте  3  (Рис.  19).  Устанавливается  на  место  в  обратной
последовательности.



Рис. 19



Багажный отсек



Снегоход  оснащён  багажным  отсеком,  предназначенным  для  хранения  инструментов,

запасных  частей  и  других  мелких  предметов,  а  так  же  данного  Руководства  пользователя.
Багажный отсек расположен под сидением водителя.

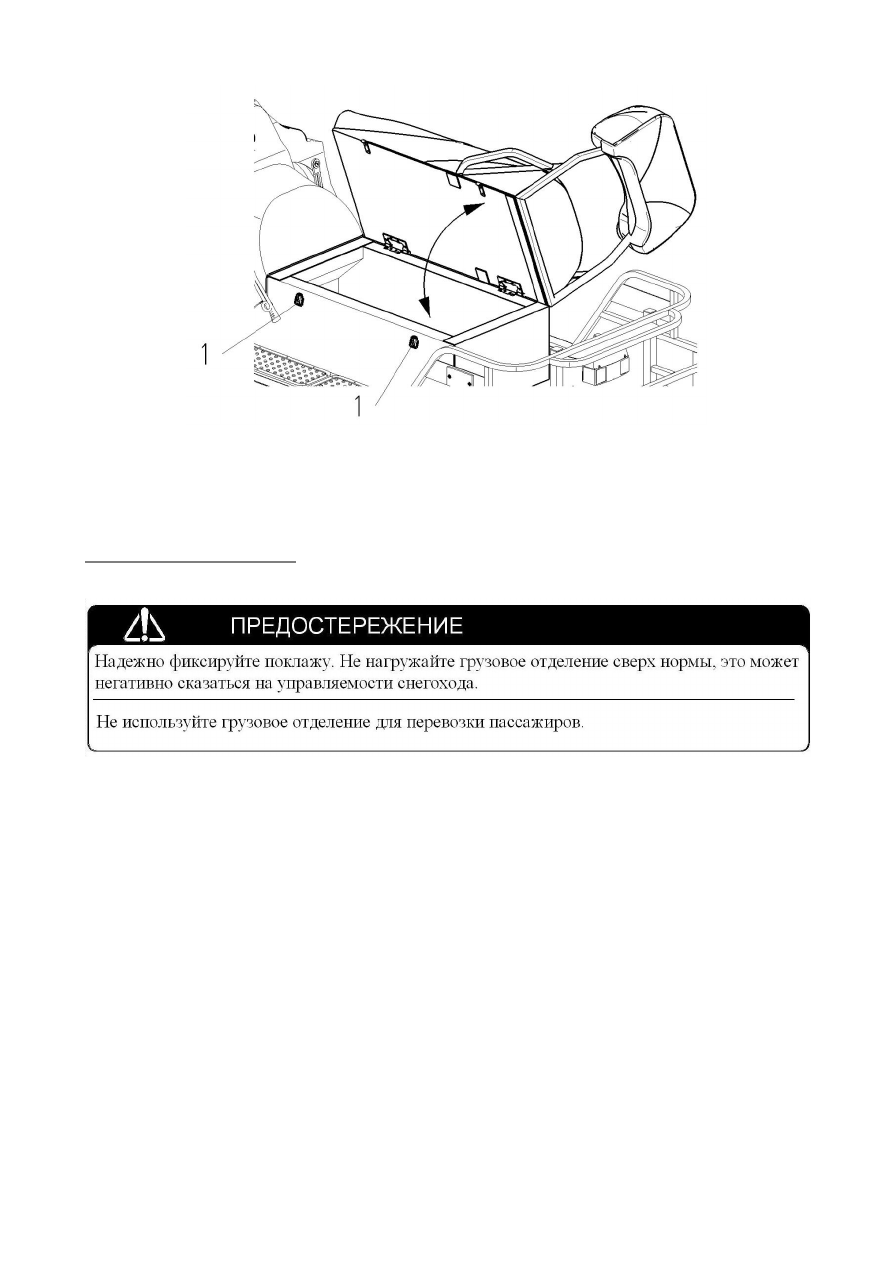

Для доступа в отсек отстегните защёлки 1. Затем поднимите левую (по ходу движения)

сторону  сидения  (Рис.  20).  Чтоб  закрыть,  плавно  опустите  сидение  и  зафиксируйте  его
защелками.

22





Рис. 20

Грузовое отделение

Примечание



Максимальная грузоподъемность 35 кг.



Сцепное устройство

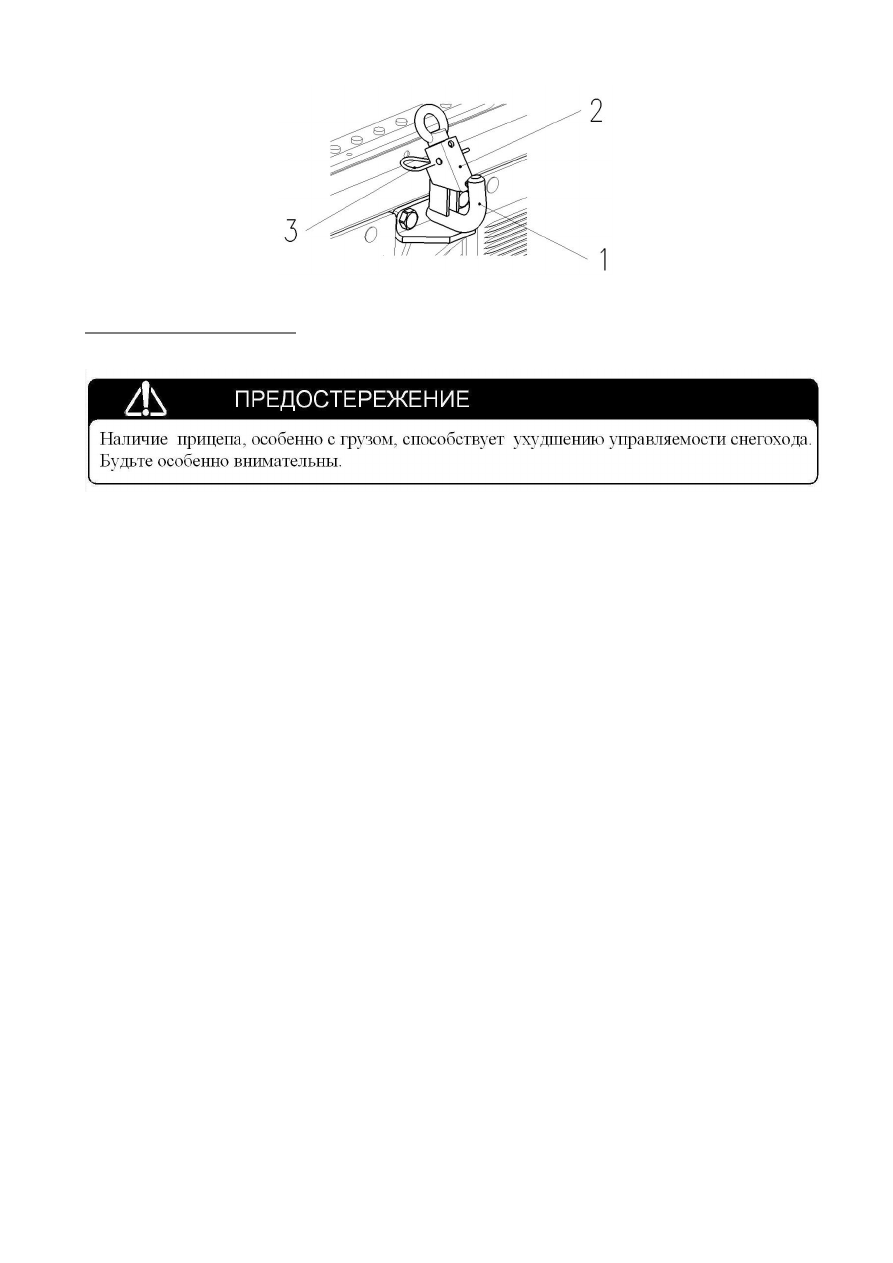

Предназначено  для  транспортирования  снегоходом  прицепа  (саней).  Для  того,  чтоб

зацепить прицеп оденьте дышло прицепа на крюк 1, предварительно вынув стопор 2 и нажав
на  подпружиненную  скобу  3.  После  установи  дышла  зафиксируйте  скобу  стопором  для
предотвращения самопроизвольной расцепки (Рис. 21).



Для того, чтоб отцепить прицеп выньте стопор, нажмите на скобу и снимите дышло с

крюка в образовавшийся проем.

23





Рис. 21

Примечание

Максимальный вес буксируемого прицепа (саней) 250 кг.



24



ПОДГОТОВКА СНЕГОХОДА К ЭКСПЛУАТАЦИИ

Примечание

Чтобы  поездка  на  снегоходе  была  максимально  приятной,  приведенные  в  этом  разделе
проверки следует выполнять перед каждым выездом.

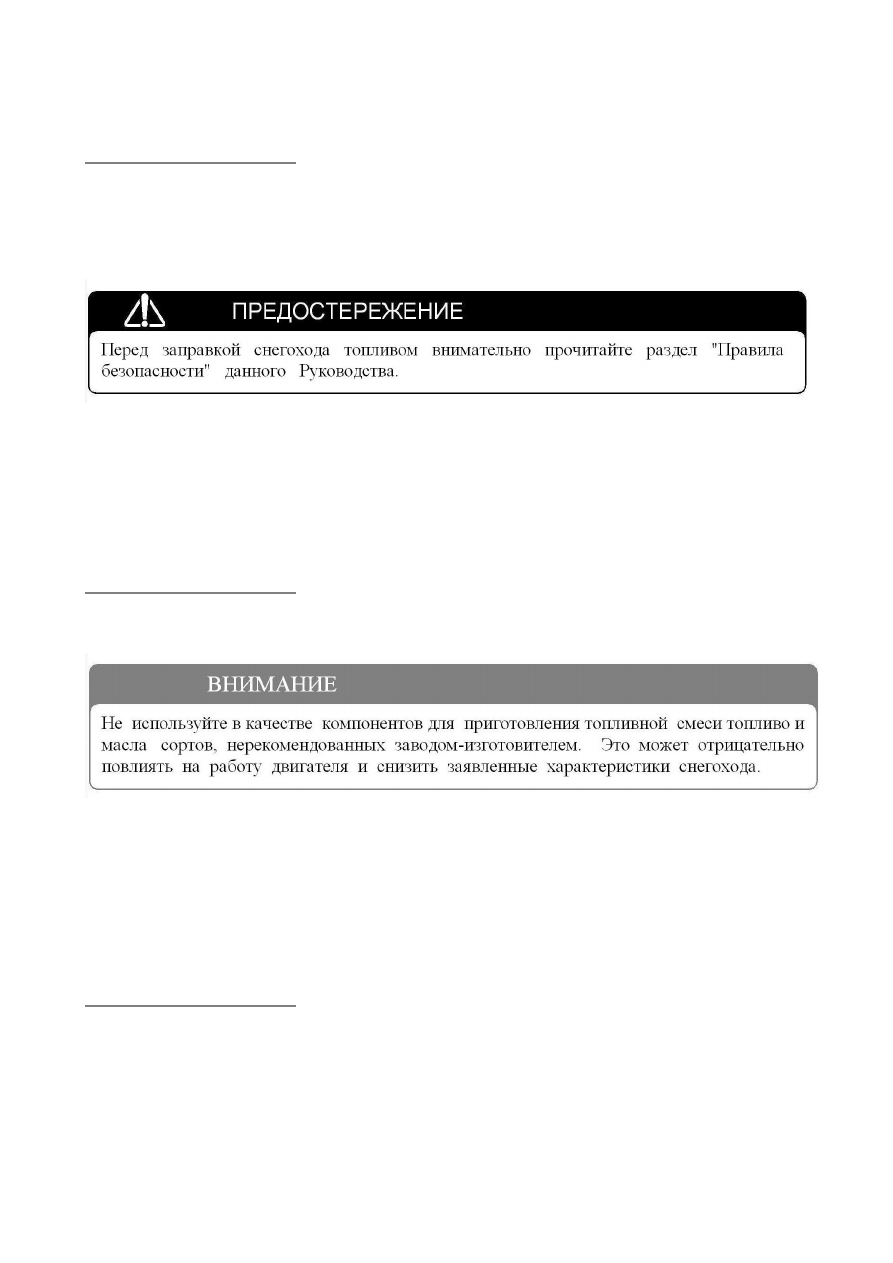

Проверка уровня топлива





Перед началом эксплуатации убедитесь в достаточном количестве топлива в топливном

баке.    Смазка  деталей  двигателя  производится  моторным  маслом,  которое  входит  в  состав
топлива. Поэтому, перед заправкой необходимо приготовить специальную топливную смесь.



Состав смеси в соотношении 25:1:

1.  Неэтилированный  автомобильный бензин с октановым числом не менее 92;
2.  Моторное масло М-8В.

Примечание

Допускается  использовать,  вместо  указанного,  следующие  масла:  М12ТП,  МС-20  и  МГД-
14М.





Для приготовления топливной смеси следует произвести следующие действия:

1.  Залейте  в  чистую  емкость  половину  всего  количества  бензина  и  весь  объем

необходимого  для  заправки  бака  моторного  масла,  затем  смесь  тщательно
перемешайте;

2.  Добавьте остаток бензина и вновь тщательно перемешайте;

3.  Используя  воронку  с  фильтром  из  тонкой  металлической  сетки,  перелейте

топливную смесь из емкости в бак.

Примечание

Емкость топливного бака: 28 литров.
Топливный  бак  выполнен  из  светопропускающего  материала,  поэтому  ориентировочно
оценить количество топлива можно визуально, сняв капот.
