Снегоход ШИХАН К1, К1Е, К2, К2Е, Д1, Д1Е, Д2, Д2Е. Руководство - часть 3

13

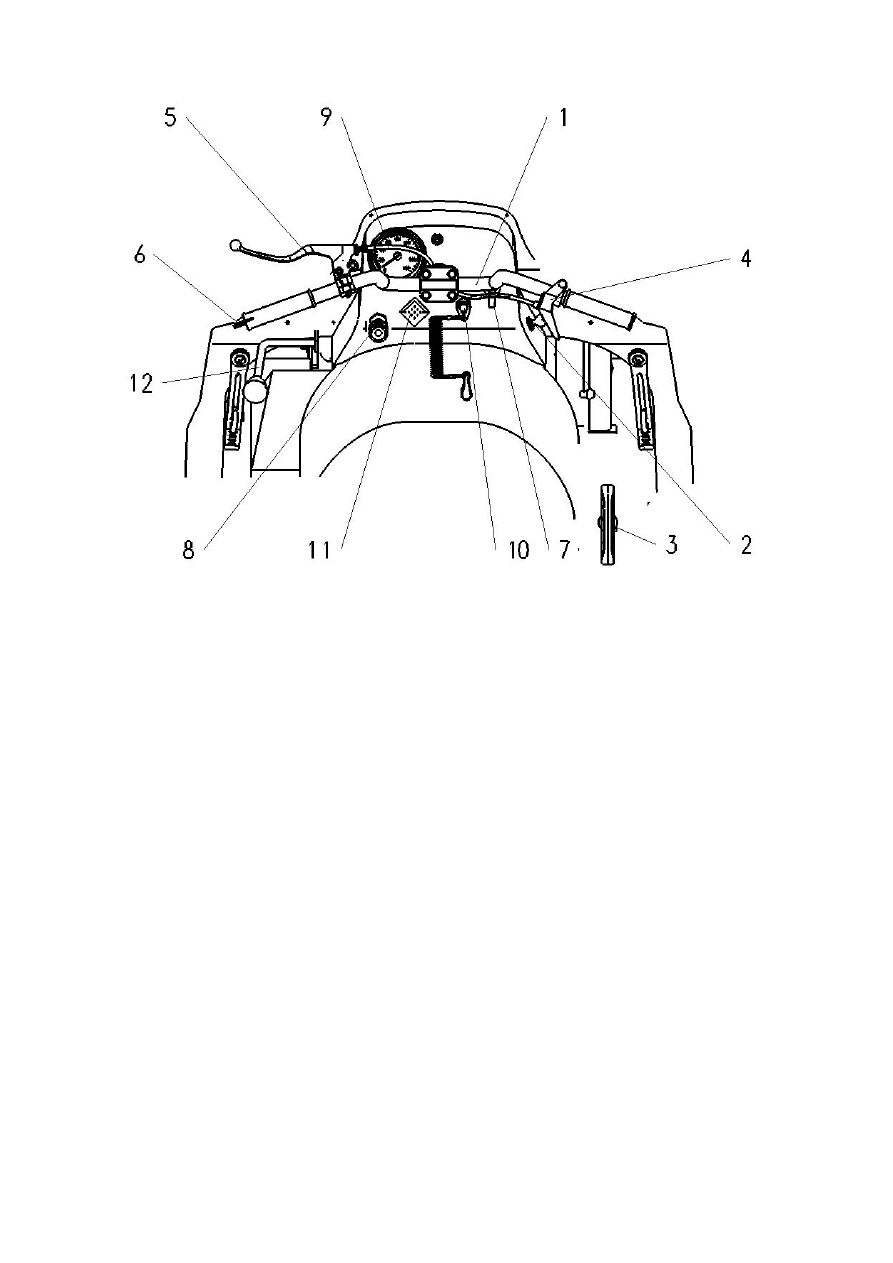

Рис. 7

1.  Руль

2.  Замок зажигания

3.  Рукоятка ручного стартера

4.  Рычаг газа

5.  Рычаг тормоза

6.  Скоба ручного тормоза

7.  Рычаг топливного корректора

8.  Ручка подкачивающего насоса

9.  Спидометр

10.  Выключатель двигателя со шнуром

безопасности

11.  Рукоятка переключения света фары

12.  Рукоятка  механизма  управления

коробкой реверса

14



Замок зажигания



Замок  зажигания  служит  для  запуска  и  остановки  двигателя  и  ограничения  доступа  к

снегоходу посторонних.

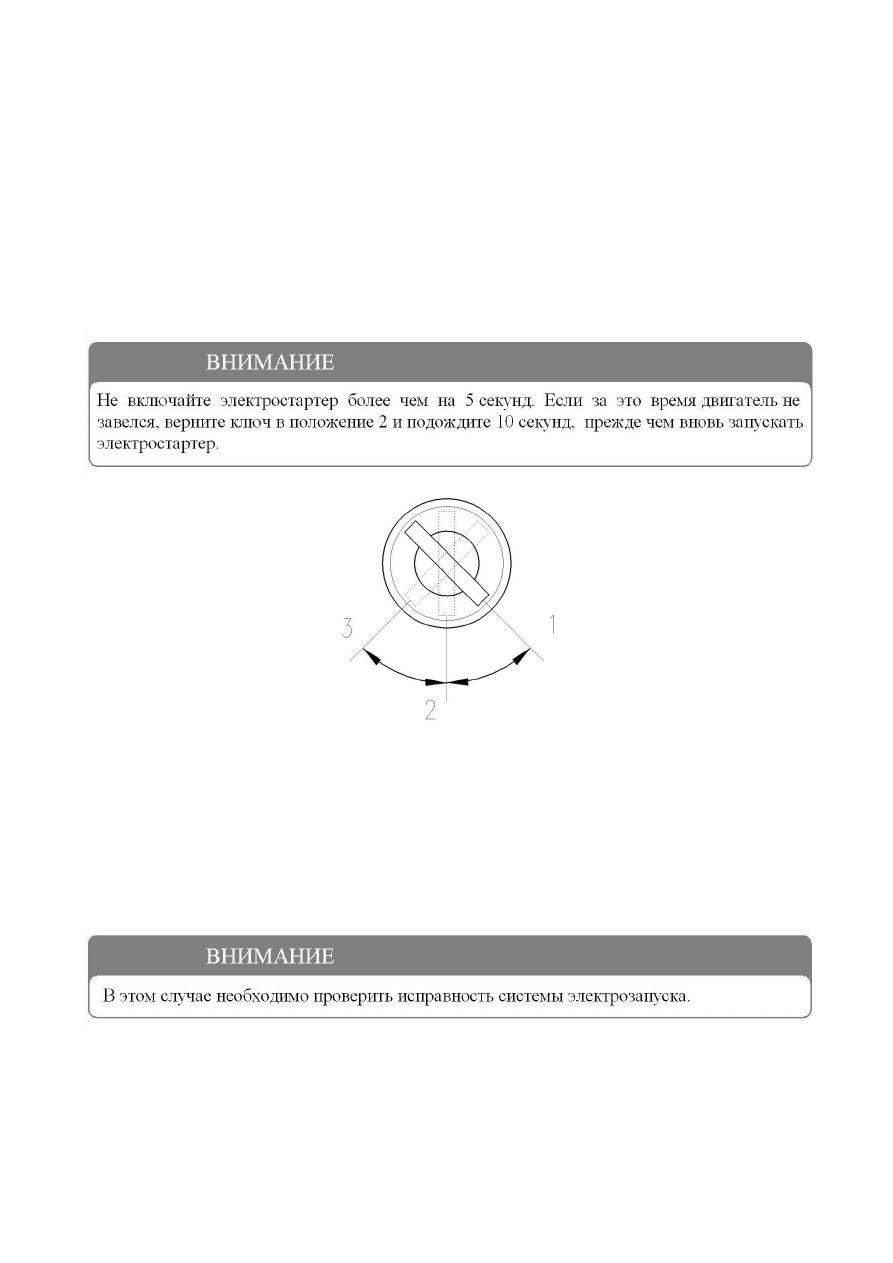

Ключ в замке зажигания может находиться в трех положениях (Рис. 8):

1.  «Выключено».

2.  «Включено». В этом положении включается бортовая сеть снегохода.

3.  «Старт».  В  этом  положении  включается  электрический  стартер  и  происходит  запуск

двигателя.





Рис. 8



Для  выключения  двигателя  поверните  ключ  в  положение  1.  Извлечь  ключ  из  замка

зажигания можно только в этом положении.

Рукоятка ручного стартера двигателя



Ручной стартер применяется в случае, если двигатель не запустился после нескольких

попыток запустить его с помощью электростартера.





Для запуска двигателя поверните ключ в замке зажигания в положение 2 (Рис. 3). Затем

легко потяните рукоятку ручного стартера до тех пор, пока не почувствуете сопротивление,
после чего, резко дёрните её на себя.

15

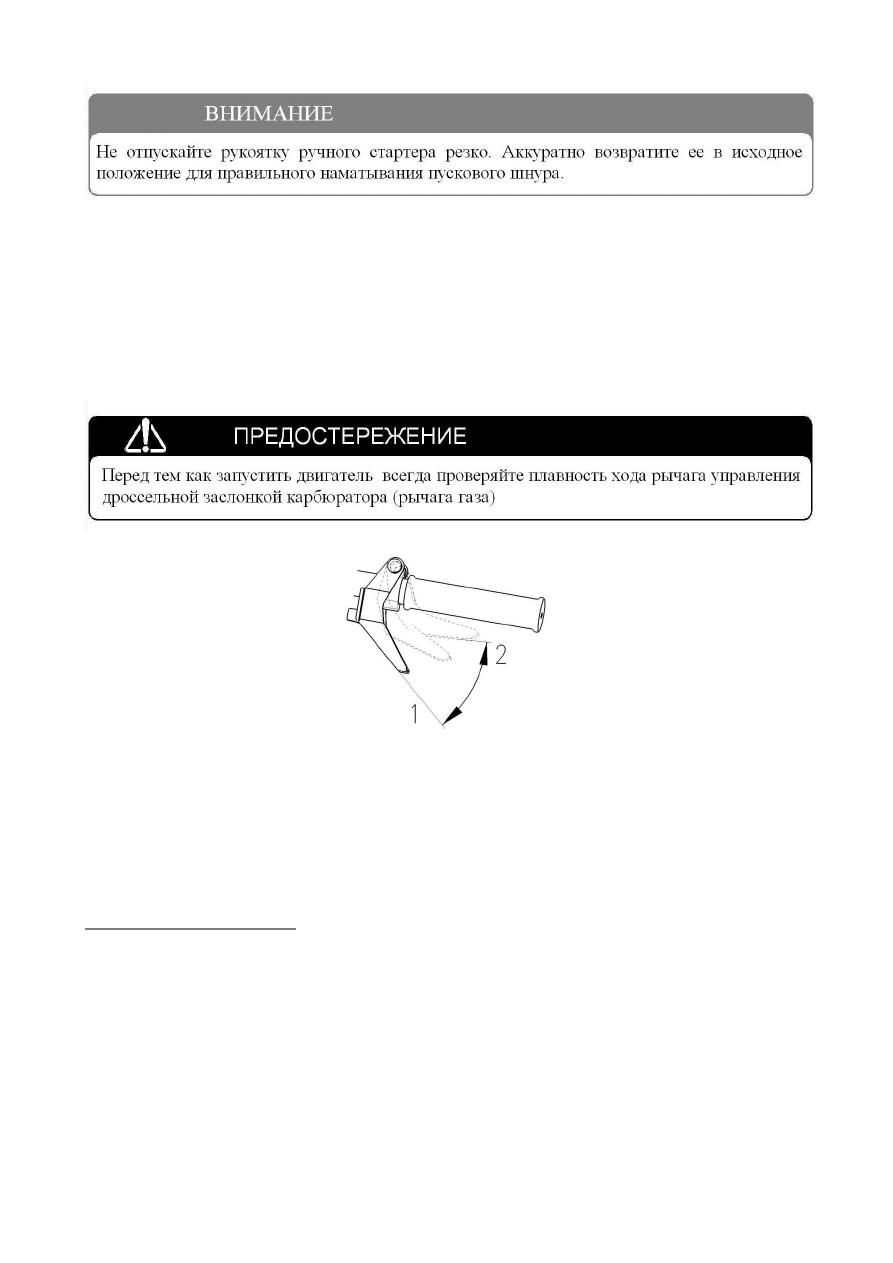

Рычаг управления дроссельной заслонкой карбюратора (рычаг газа)



Как  только,  после  запуска,  двигатель  начинает  работать  ровно,  нажатие  на  рычаг  в

направление положения 2 приводит к увеличению оборотов двигателя и включению системы
привода.  Изменением  положения  рычага  Вы  можете  регулировать  скорость  движения
снегохода.  Рычаг  подпружинен,  поэтому  при  его  отпускании  он  возвращается  в  исходное
положение 1, в следствие чего, скорость снегохода снижается и двигатель переходит в режим
холостого хода (Рис. 9).





Рис. 9

Рычаг тормоза



Для  остановки  снегохода  нажмите  на  рычаг  тормоза.  Остановка  движения

производится за счёт торможения всей системы привода.  Рычаг подпружинен, поэтому при
его отпускании он возвращается в исходное положение.

Примечание

При  нажатии  на  рычаг  тормоза  сзади  снегохода  загораются  предупреждающий  сигнал
торможения.

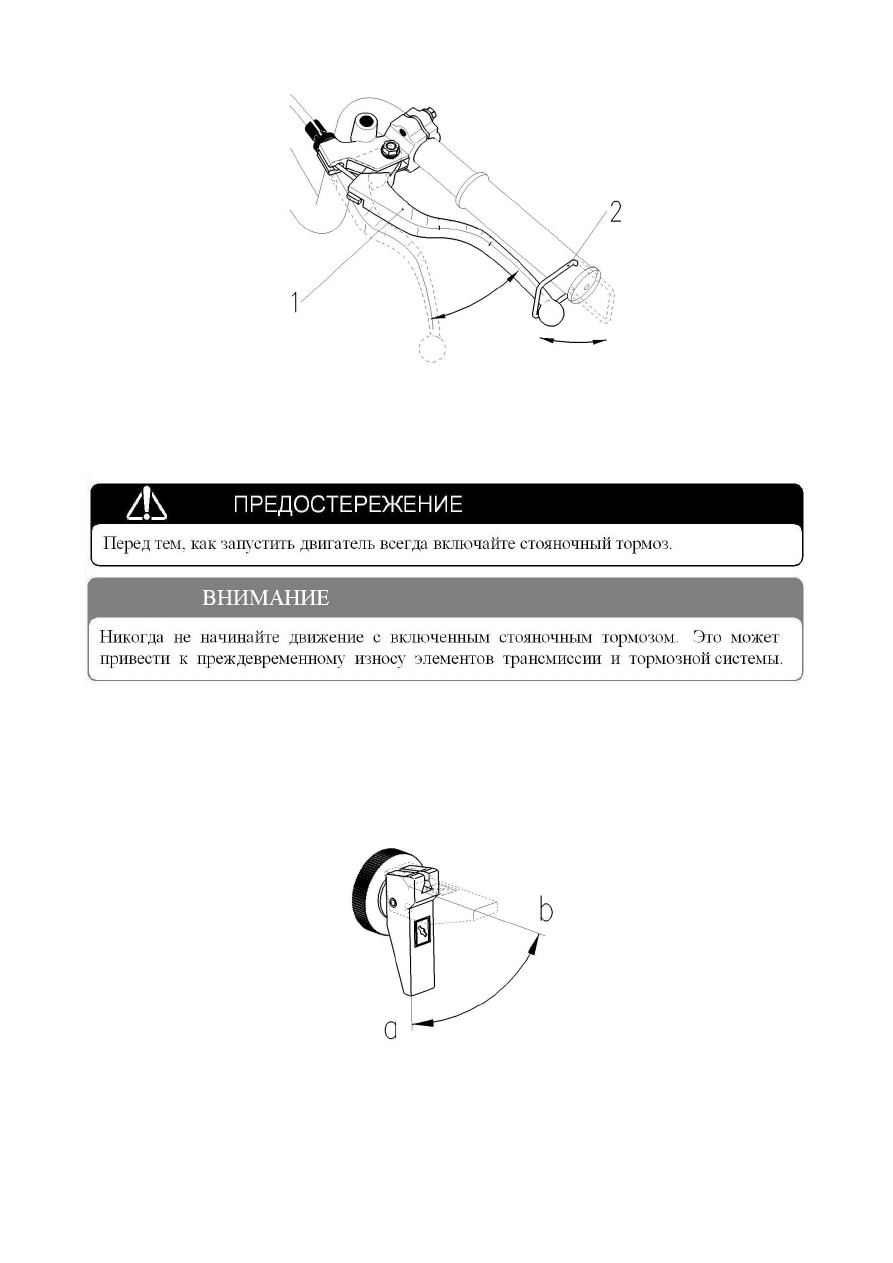

Стояночный тормоз



Стояночный тормоз применяется при стоянке снегохода или перед запуском двигателя.

Механизм  его  управления  находится  на  рычаге  тормоза  (основном).  Для  включения
стояночного тормоза нажмите на рычаг 1 до упора, зафиксируйте его при помощи скобы 2,
затем отпустите рычаг. Для отключения нажмите на рычаг 1 и освободите его от фиксатора
(скобы 2) (рис. 10).

16





Рис. 10







Рычаг топливного корректора карбюратора



Топливный  корректор  предназначен  для  облегчения  пуска  двигателя  при  низких

температурах.  Перед  пуском  холодного  двигателя  переместите    рычаг  в  положение  b  (Рис.
11). Затем, когда двигатель начал работать ровно, плавно верните рычаг в положение a.



Рис. 11
