Снегоход ШИХАН К1, К1Е, К2, К2Е, Д1, Д1Е, Д2, Д2Е. Руководство - часть 4

17

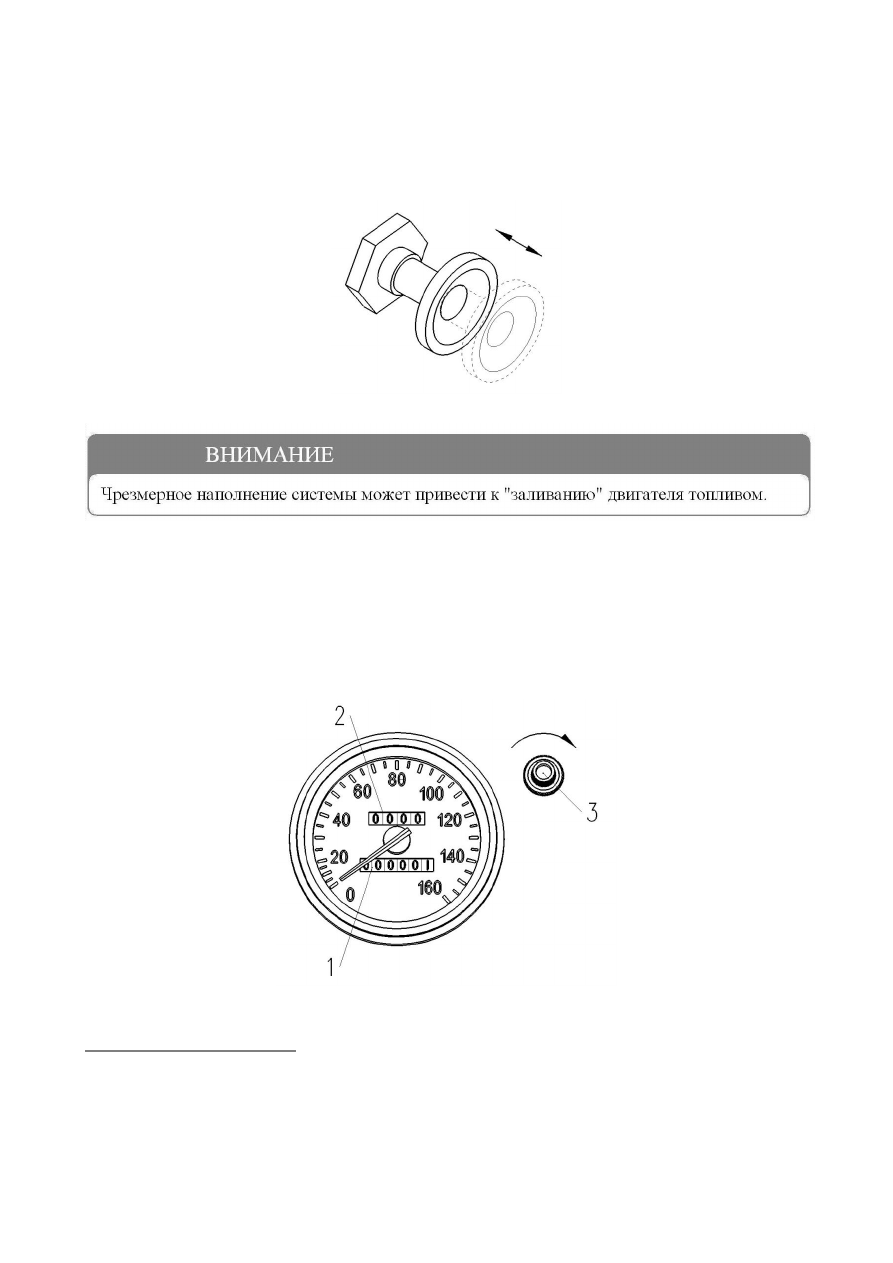

Ручка подкачивающего насоса



Подкачивающий  насос  служит  для  принудительного  заполнения  топливной  системы,

что способствует облегчению холодного пуска двигателя (Рис. 12).



Рис. 12



Спидометр



Спидометр предназначен для визуального определения Вами скорости снегохода (Рис.

13). Скорость измеряется в километрах в час. Кроме того он оснащён счетчиком общего  1 и
суточного 2 пробегов. Суточный пробег можно обнулить поворачивая рукоятку 3 по часовой
стрелке.



Рис. 13

Примечание

Наиболее  точными  показания  спидометра  будут  при  движении  по  ровной  укатанной
поверхности.  При  перемещении  снегохода  по  льду,  рыхлому  снегу  показания  могут  быть
несколько завышены вследствие проскальзывания гусениц.

18

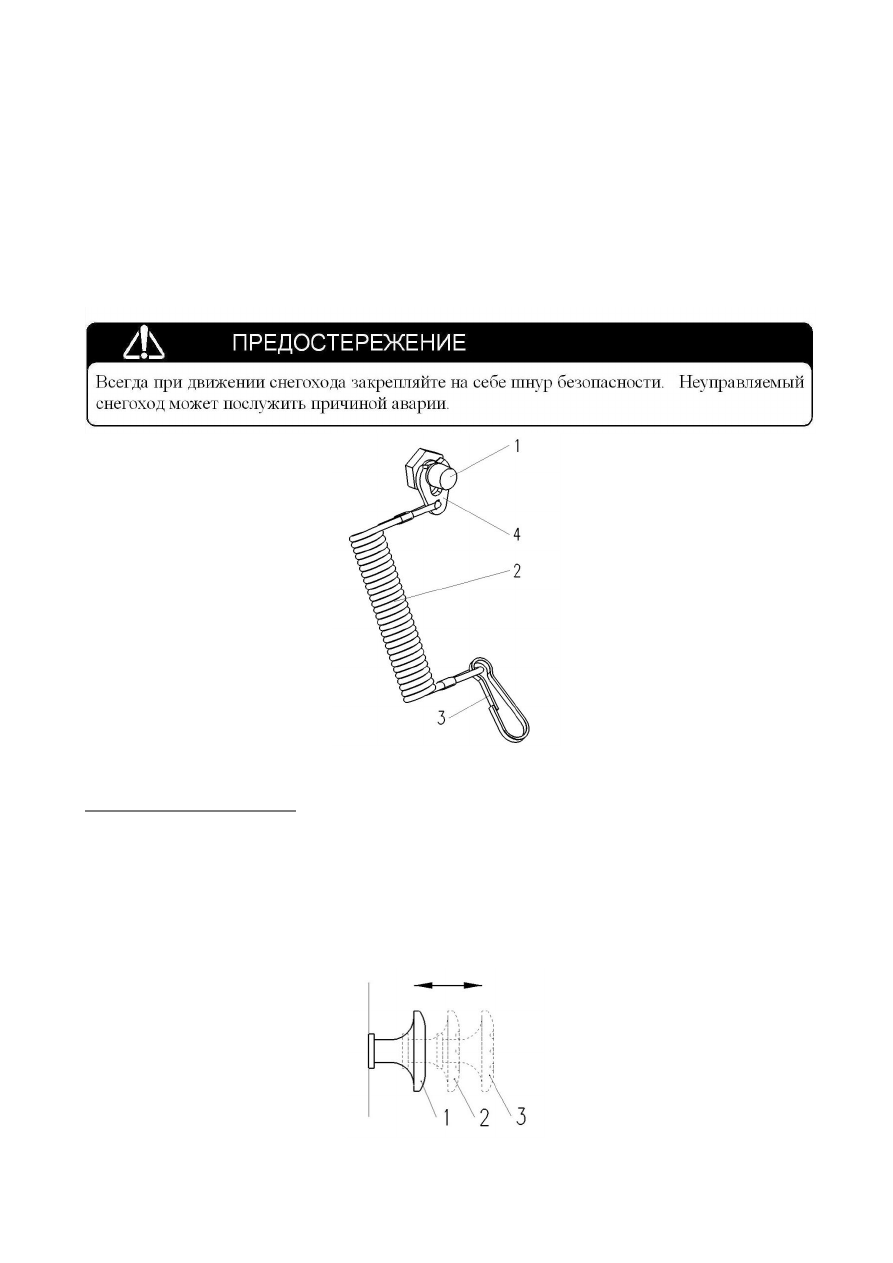

Выключатель двигателя со шнуром  безопасности



Данный  выключатель  предназначен  для  размыкания  электрической  цепи  снегохода  и

используется  для  того,  чтоб  заглушить  двигатель  после  окончании  движения  или  при
аварийной  ситуации.  Двигатель  глушится  при  нажатии  на  кнопку  1  (рис.  14).  Кнопка
подпружинена и вернется в исходное положение, после чего цепь снова будет замкнута.


Кроме того выключатель снабжен шнуром безопасности 2, необходимый для остановки

снегохода при падении с него водителя или другой нештатной ситуации. Карабин 3 крепится
к одежде водителя так, чтобы он не создавал Вам помех при движении (например, в районе
кисти  левой  руки),  вилка  4  фиксируется  на  выключателе  (для  этого  нужно  потянуть  за
кнопку 1 и вставить вилку 4 в образовавшийся зазор).





Рис. 14

Примечание

Данный  выключатель  можно  использовать  для  ограничения  доступа  к  пользованию
снегоходом посторонними.

Рукоятка переключения света фары



С  помощью  данной  рукоятки,  при  включенном  зажигании,  Вы  можете  управлять

режимами работы световых приборов снегохода. Имеет три положения (Рис.15):



Рис. 15

19



1. Выключено
2.  Включено – Ближний свет/задние габаритные огни
3.  Включено – Дальний свет/задние габаритные огни

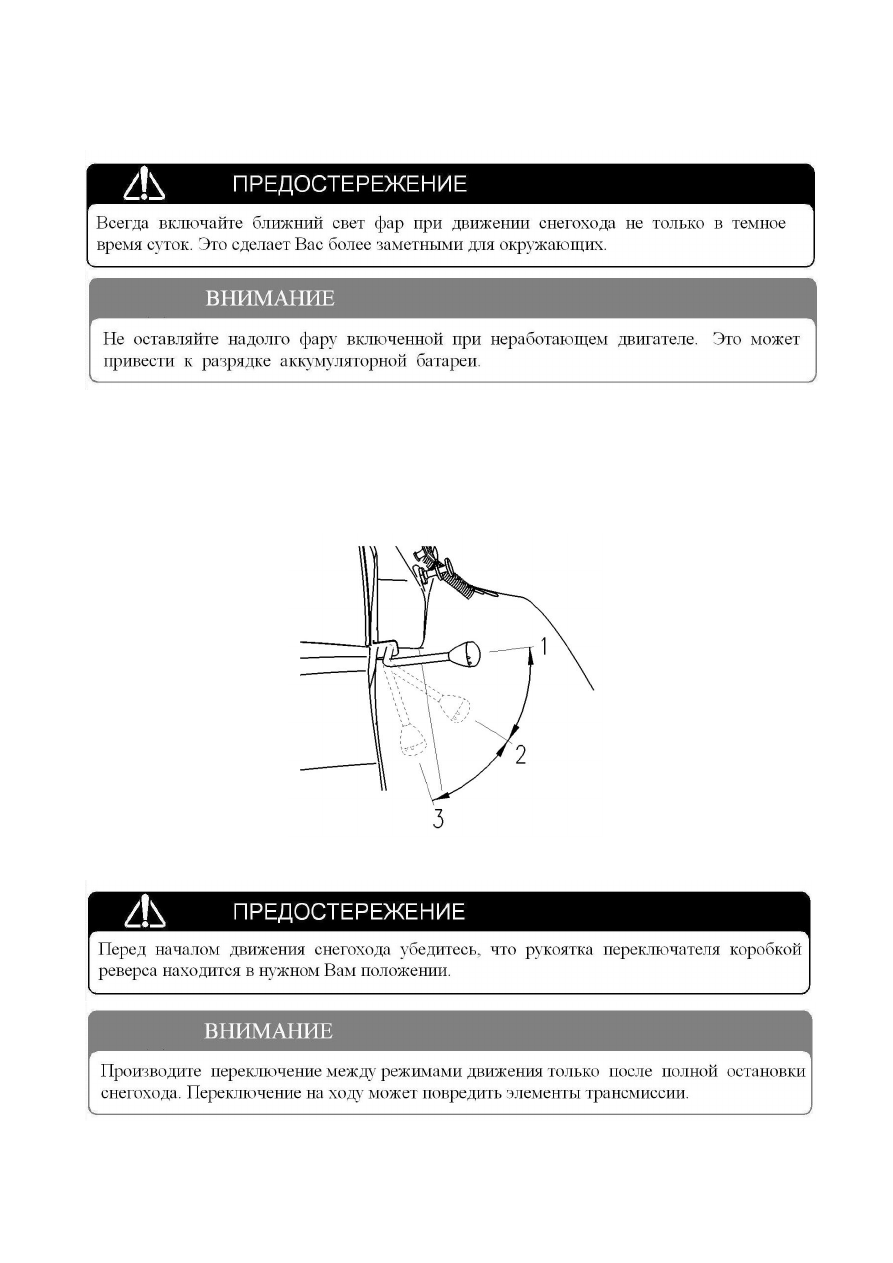

Рукоятка механизма управления коробкой реверса



Рукоятка для  переключения режимов движения снегохода. Имеет  три фиксированных

положения (рис. 16):

1.  Движение вперед (верхнее положение)
2.  Нейтраль (среднее положение)
3.  Движение задним ходом (нижнее положение)



Рис. 16





20

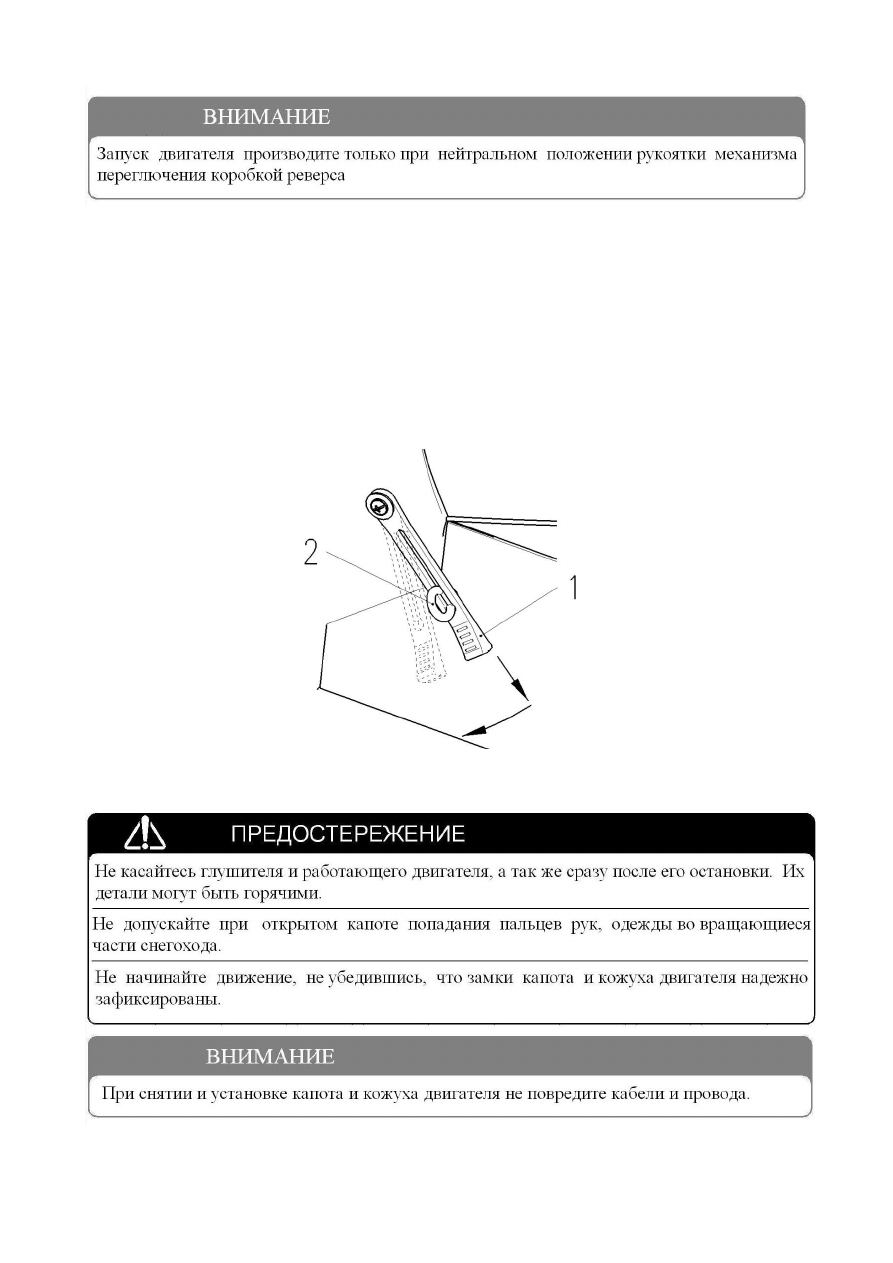

Замки капота и кожуха двигателя




Капот  и  кожух  двигателя  выполнены  легкосъемными  для  удобного  доступа  к

двигателю,  его  системам  и  трансмиссии.  Две  пары  замков  (расположены  симметрично)  1
(рис.  17),  которые  их  фиксируют  и  препятствуют  самопроизвольному  открыванию
выполнены из эластичного материала.


Для  того,  чтоб  открыть  и  снять  капот  или  кожух  отцепите  замок  1  от  фиксатора  2.

После обслуживания зафиксируйте детали, зацепив замки.



Рис. 17
