зите Ваш снегоход к официальному  ди-
леру  Arctic  Cat  для  проведения  серви-
са. Если снегоход не на гарантии, то та-
кой сервис проводится по желанию и за
счет  владельца  снегохода.  Тем  не  ме-
нее, если двигатель останавливается во
время старта, отсоедините выключатель
дросселя, расположенный с правой сто-
роны панели управления руля.

ПРИМЕЧАНИЕ:  на  моделях  с  жидкост-
ным охлаждением, если двигатель запу-
скается только после отсоединения вы-
ключателя дросселя, отвезите Ваш сне-
гоход к официальному  дилеру Arctic Cat
для проведения сервиса. Если снегоход
не  на  гарантии,  то  такой  сервис  прово-
дится  по  желанию  и  за  счет  владельца
снегохода.

ПРЕДУПРЕЖДЕНИЕ

Ни  при  каких  обстоятельствах  отсоеди-
нение  проводов  выключателя  дроссе-
ля  не  может  быть  использовано  вместо
выключателя  дросселя  при  нормальной
эксплуатации  снегохода.  При  неисправ-
ности  дроссельной  системы  или  невоз-
можности аварийного отключения двига-
теля водитель снегохода может получить
травмы  или  умереть  в  случае  аварии.
Если  Вам  приходится  ехать  на  снегохо-
де с отсоединёнными проводами выклю-
чателя  дросселя,  БУДЬТЕ  ПРЕДЕЛЬНО
ОСТОРОЖНЫ, СКОРОСТЬ НЕ ДОЛЖНА
ПРЕВЫШАТЬ  20  КМ/ЧАС  ПРИ  ОТКЛЮ-
ЧЕННЫХ  ПРОВОДАХ  ВЫКЛЮЧАТЕЛЯ
ДРОССЕЛЯ.

ПРИМЕЧАНИЕ:  выключатель  дросселя
отключен.  За  исключением  выключате-
ля  дросселя  и  выключателя  аварийной
остановки, все другие параметры зажи-
гания/электрики  (выключатель  зажига-
ния,  передние/задние  фары,  стоп  сиг-
нал)  будут  работать  в  нормальном  ре-
жиме.

ЭКСПЛУАТАЦИЯ СНЕГО-

ХОДА В УСЛОВИЯХ ВЫ-

СОКОГОРЬЯ

Эксплуатация  снегохода  в  условиях  высо-
когорья  требует  изменений  компонентов
вариатора.  Эти  изменения  необходимы  в
связи с изменением атмосферного давле-
ния на разных высотах над уровнем моря.
Эти изменения влияют на работу ремня ва-

риатора  (на  всех  моделях),  а  на  карбюра-
торных  моделях  необходимо  производить
также  замену  компонентов    карбюрато-
ра.  Таблица  информации  о  высотах  нахо-
дится под капотом снегохода. На карбюра-
торных моделях эта информация находит-
ся на ярлыке с таблицей про основной жи-
клер.ВНИМАНИЕ! во всех таблицах высота
над уровнем моря указана в футах ft, 1 ft =
0.305м.

ПРИМЕЧАНИЕ:  очень  важно  калибро-
вать  снегоход  при  переходе  на  более
высокую  высоту,  а  также  повторно  ка-
либровать  его  при  переходе  на  низкие
высоты.  Всегда  обращайтесь  к  инфор-
мации о высотах на ярлыке под капотом
снегохода.

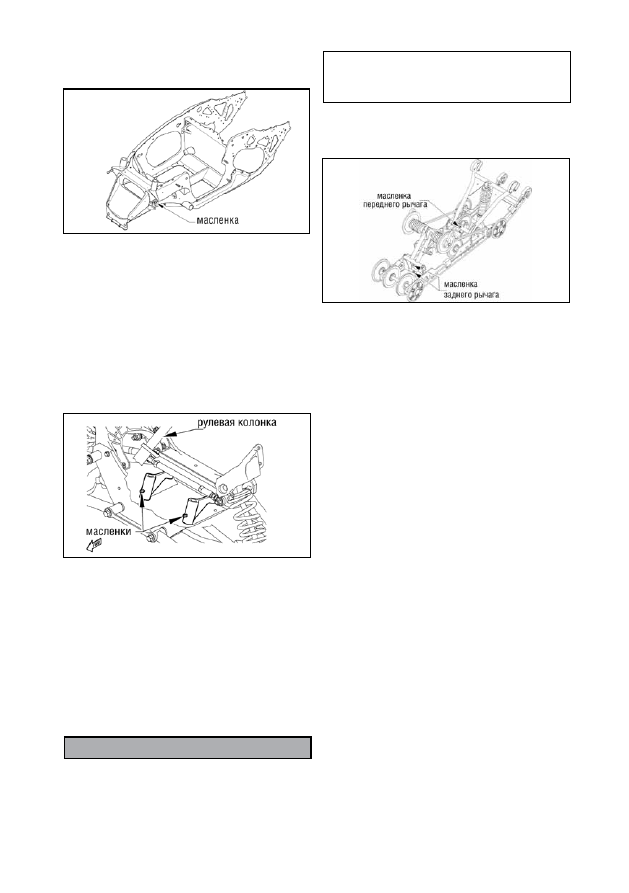

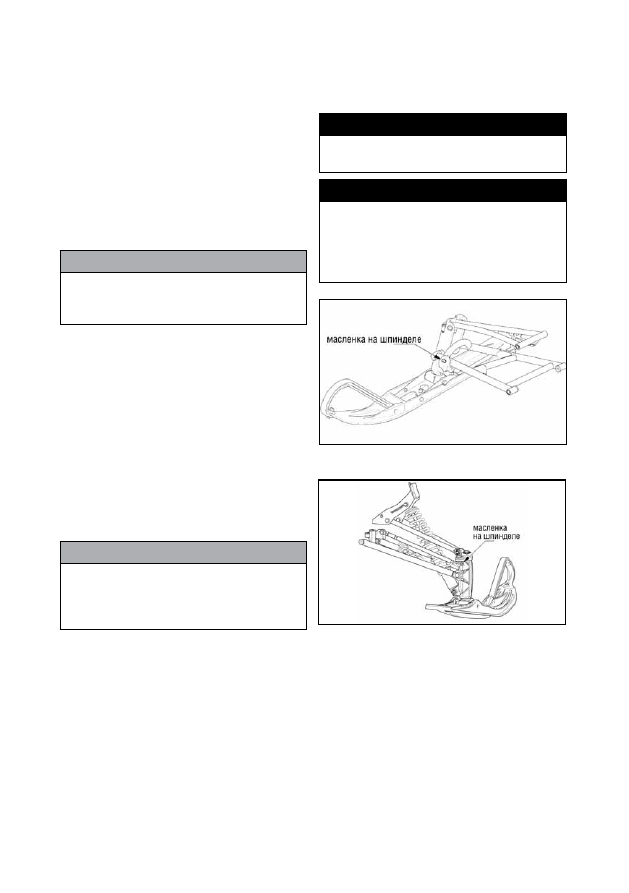

ЗАМЕНА МАСЛА И СМАЗКА ЭЛЕМЕНТОВ ПОДВЕСКИ

ПРЕДОСТЕРЕЖЕНИЕ

Для  карбюраторных  моделей  –  убеди-
тесь,  что  Вы  используете  правильные
главные  жиклеры  для  конкретной  рабо-
чей  температуры,  высоты  и  используе-
мого бензина.

ВНИМАНИЕ!  Модели  снегоходов  M-Series
в  заводском  производстве  настроены  для
эксплуатации на высотах в пределах 2000-
3000  м  над  уровнем  моря.  Настройки  Ва-
шего горного снегохода необходимо выяс-
нять  у  официального  дилера  ArcticCat  Ва-
шего региона.

ПРИМЕЧАНИЕ:  изменения  карбюрато-
ра    и  частей  вариатора  могут  быть  вы-
полнены владельцем снегохода при на-
личии квалификации.  Если владелец не
обладает  достаточной  квалификацией,
отвезите Ваш снегоход к официальному
дилеру Arctic Cat для проведения серви-
са.  Такой  сервис  производится  за  счёт
владельца снегохода и включает в себя
оплату  частей, необходимых для заме-
ны, и оплату за выполнение данных ра-
бот.
ВНИМАНИЕ! после замены частей вари-
атора  также  необходимо  проверить  со-
осность вариаторов и произвести соот-
ветствующие регулировки.

КОРОБКА ПЕРЕДАЧ

(согласно карте ТО

или каждый сезон

перед хранением)

ПРИМЕЧАНИЕ: при каждой замене мас-
ла  в  коробке  передач  обязательно  ис-
пользуйте  промывку  (кат.  номер  4639-
333).  Замена  масла  может  быть  выпол-
нена  владельцем  снегохода  при  нали-
чии  квалификации.  Если  владелец  не
обладает  достаточной  квалификацией,
отвезите снегоход к официальному  ди-
леру Arctic Cat для проведения сервиса.

Такой сервис проводится за счет вла-
дельца снегохода.

Очень важно производить промывку короб-
ки передач и замену масла после каждого
сезона использования. Arctic Cat рекомен-
дует проводить промывку и замену масла
перед хранением после окончания сезона.

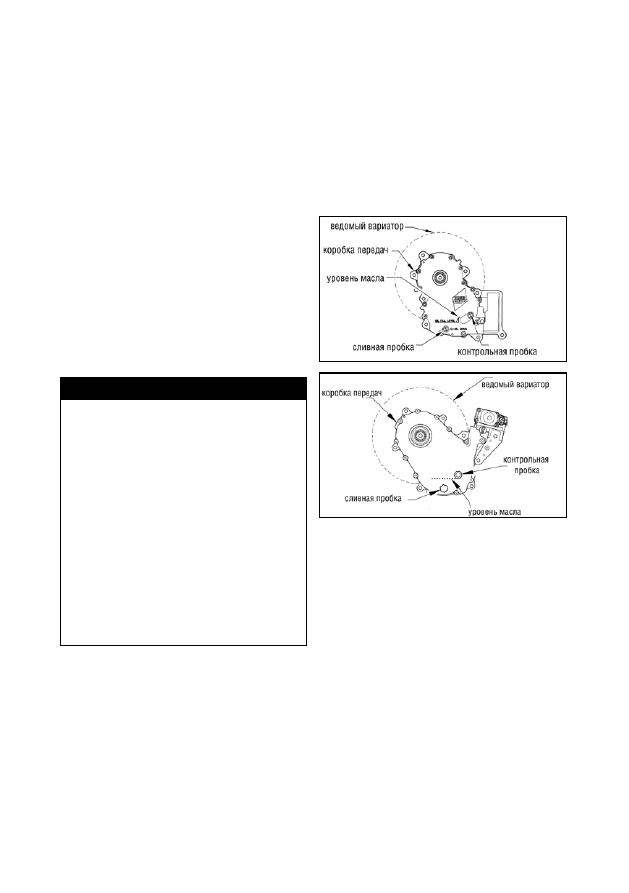

Для промывки коробки передач и замены
масла выполните следующее:

ПРИМЕЧАНИЕ:  профили  коробки  пере-
дач  варьируются  для  разных  моделей.
Определите  используемый  тип  и  выбе-
рите нужную иллюстрацию.

1. Откройте панель доступа с левой сто-
роны; затем снимите защитный кожух
ремня вариатора.

2. Снимите ремень вариатора (см. раздел
Ремень вариатора); затем снимите ведо-
мый вариатор.

ПРИМЕЧАНИЕ:  если  Вы  обнаружили
чрезмерный  масляный  нагар,  отвезите
Ваш снегоход к официальному  дилеру
Arctic Cat для проведения сервиса. Если
снегоход  не  на  гарантии,  то  такой  сер-
вис  проводится  по  желанию  и  за  счет
владельца снегохода.

3. Положите снегоход на правый бок и по-
ложите кусок картона под низ для защи-
ты капота и защитного щита.

ПРИМЕЧАНИЕ: рекомендуется, чтобы
бензобак был почти пустым (менее 1/4)
бака при опрокидывании снегохода.

4. Открутите сливную пробку из короб-
ки передач; затем установите сливной
адаптер со шлангом в отверстие сливной
пробки.

ПРИМЕЧАНИЕ: для ускорения сли-
ва масла рекомендуется использовать
адаптер Gear Case Drain Fitting (№ 0644-
552) и шланг длиной 10см.

5. Верните снегоход в нормальное поло-

жение; затем положите поддон на землю
рядом со сливным шлангом и переверни-
те снегоход на левый бок, чтобы масло
вытекало из коробки передач в емкость
для отработанного масла.

ПРИМЕЧАНИЕ: важно, чтобы снегоход
находился на ровной поверхности для
полного вытекания масла.

6. Зафиксируйте снегоход в этом положе-
нии до тех пор, пока масло полностью не
вытечет.

ПРЕДОСТЕРЕЖЕНИЕ

Очень важно, чтобы все старое масло
вытекло из коробки передач перед ее
промывкой.

7. После того, как все масло полностью
вытекло из коробки передач, переверни-
те снегоход на правый бок, снимите слив-
ной адаптер, установите и затяните слив-
ную пробку; затем снимите контрольную
пробку.

8.  Налейте  рекомендуемое  количество
жидкости  для  промывки  Arctic  Cat  ACT
Drive Flush Fluid (№ 4639-333) в отверстие
для  залива;  затем  установите  контроль-
ную пробку. Плотно затяните ее.

ПРЕДОСТЕРЕЖЕНИЕ

Количество  жидкости  для  промывки  ко-
робки  передач  не  должно  быть  больше
или  меньше  рекомендуемого  количе-
ства.

9.  Установите  ведомый  вариатор;  затем
установите  ремень  вариатора  (см.  под-
раздел    ремень  вариатора)  и  защитный
кожух ремня вариатора.

10. Установите левую панель доступа, за-
тем закройте ее.

11. Расположите края лыж напротив
стены; затем при помощи стенда безо-

пасности  поднимите  задний  край  сне-
гохода  над  полом  таким  образом,  что-
бы  гусеница  могла  свободно  вращаться.

ПРЕДУПРЕЖДЕНИЕ

Края лыж должны быть расположены на-
против стены или подобного объекта.

ПРЕДУПРЕЖДЕНИЕ

НЕ  СТОЙТЕ  сзади  снегохода  или  возле
вращающейся  гусеницы.  НИКОГДА  не
пытайтесь  увеличить  скорость  враще-
ния  гусеницы,  когда  снегоход  находится
в подвешенном состоянии.

12. Запустите двигатель и придайте ему

небольшое ускорение. Используйте ры-
чаг газа для проворота гусеницы несколь-
ко раз. ВЫКЛЮЧИТЕ ДВИГАТЕЛЬ.

13. Откройте левую панель доступа; за-
тем снимите панель и защитный кожух
ремня вариатора.

14. Снимите ремень вариатора (см. под-
раздел ремень вариатора); затем сними-

те ведомый вариатор.

15. Положите снегоход на правый бок и
подложите под него картон.

16. Удалите сливную пробку из короб-
ки передач; затем установите сливной
адаптер со шлангом в отверстие сливной
пробки.

17. Верните снегоход в нормальное поло-

жение; затем положите поддон на землю
рядом со сливным шлангом и переверни-
те снегоход на левый бок, чтобы промы-
вочная жидкость вытекала из коробки пе-
редач в емкость для отработанного мас-
ла.

18. Зафиксируйте снегоход в этом поло-
жении до тех пор, пока промывочная жид-
кость полностью не вытечет.

ПРЕДОСТЕРЕЖЕНИЕ

Очень важно, чтобы вся жидкость для
промывки вытекла из коробки передач
перед заливкой нового масла.

19. После того, как вся жидкость полно-
стью вытекла из коробки передач, пере-

верните снегоход на правый бок, сними-
те сливной адаптер, установите и затяни-
те сливную пробку; затем открутите кон-
трольную пробку.
