ОБСЛУЖИВАНИЕ

КАРТА ПЛАНОВОГО ТЕХНИЧЕСКОГО КОНТРОЛЯ

ЭЛЕМЕНТ

ИНТЕРВАЛ

СТР. ПРИМЕЧАНИЯ

Тормозная систе-

ма (гидравличе-

ская)

ежедневно

Проверьте наличие погнутостей, течи, функ-

циональность, четкость хода рычага, тор-

мозной диск, колодки.

Жидкостная систе-

ма охлаждения

ежедневно

24, 50 Проверьте на наличие течи, повреждений,

уровень охлаждающей жидкости.

Масляная система ежеднев-

но

40-48

Проверьте на наличие течи и повреждений/

уровень масла в бачке / уровень масла в

двигателе.

Моторное масло

(1100 сс STD)

4500 км-5000

км/Раз в сезон 48

Первая замена 1000 км/ или раз в сезон За-

мените масло и фильтр

Моторное масло

(1100 сс Turbo)

4500 км-5000

км/Раз в сезон 48

Первая замена 1000 км /или раз в сезон За-

мените масло и фильтр

Аккумуляторная

Батарея

ежеднев-

но

23, 56 Проверьте зарядку и прочность соединений.

Кнопка остановки ежедневно

Проверьте функциональность.

Шланги

ежедневно

Проверьте на наличие течи, повреждений и

соединения.

Свет фар/задний

свет фар/стоп сиг-

нал

ежедневно

71-75 Проверьте функциональность и чистоту.

Рулевая система

ежедневно

Проверьте функциональность, крепление

болтов и погнутость.

Рычаг управления

газом

ежедневно

Проверьте функциональность, натяжение

троса газа.

Ремень вариатора ежедневно/

ежемесячно

62-64 Проверьте на наличие износа, трещин/ Про-

верьте размеры ширины и длины.

Коньки лыж

ежедневно

Проверьте износ и повреждения.

Карбюратор –

основные жиклеры

/регулировочные

винты

Ежедневно/

еженедельно

51-53

Установите соответствующие главные жи-

клеры/ Настройте в соответствии со специ-

фикацией.

Электропроводка еженедельно

Проверьте износ и повреждения, прочность

соединения разъёмов проводов.

Выхлопная си-

стема

еженедельно

Проверьте на наличие повреждений.

Гайки, болты/ кре-

пления

еженедельно

Проверьте затяжку / прочность креплений.

Ручной стартер

еженедельно

Проверьте износ троса и его функциональ-

ность.

Амортизаторы

еженедельно

Проверьте на наличие течи и повреждений.

Свечи зажигания

(2-тактные)

еженедельно

Проверьте цвет изолятора центрального

электрода, зазор и нагар.

Срок службы и безопасность снегохода могут быть увеличены благодаря периодическим
проверкам элементов, описанных в таблице выше. Если Вы обнаружили ненормальный
шум, вибрацию или несоответствующие условия работы любого компонента Вашего сне-
гохода, НЕ ЭКСПЛУАТИРУЙТЕ СНЕГОХОД. Вам необходимо показать снегоход офици-
альному дилеру Arctic Cat для проведения сервиса. Если снегоход не на гарантии, то та-
кой сервис проводится на усмотрение и за счет владельца.

Снегоход необходимо отвезти официальному дилеру Arctic Cat в конце каждого сезона
для проведения общего осмотра и сервиса перед хранением. Такой сервис проводится
на усмотрение и за счет владельца.

Периодическое и техническое обслуживание потребитель выполняет за свой счёт. Под-
робная карта технического обслуживания находится у официального дилера Arctic Cat.
Невыполнение технического периодического обслуживания может повлечь за собой от-
каз в требовании произведения бесплатного гарантийного ремонта.

КАРТА ПЛАНОВОГО ТЕХНИЧЕСКОГО КОНТРОЛЯ

ЭЛЕМЕНТ

ИНТЕРВАЛ

СТР. ПРИМЕЧАНИЯ

Зазор клапанов

4500 км-5000

км/

раз в сезон

Первая регулировка 1000 км/ или раз в се-

зон. Проверьте/отрегулируйте.

Подвеска

еженедельно

Проверьте повреждения, ослабленные ком-

поненты и правильность настроек.

Соосность вариа-

торов

еженедельно

63,65 Проверьте/настройте при необходимости.

Сменные коньки

лыж

еженедельно

Проверьте на наличие износа и поврежде-

ний

Топливная систе-

ма – бак, насос,

фильтр, вентиля-

ционный шланг

еженедельно

Проверьте износ, повреждения и утечки.

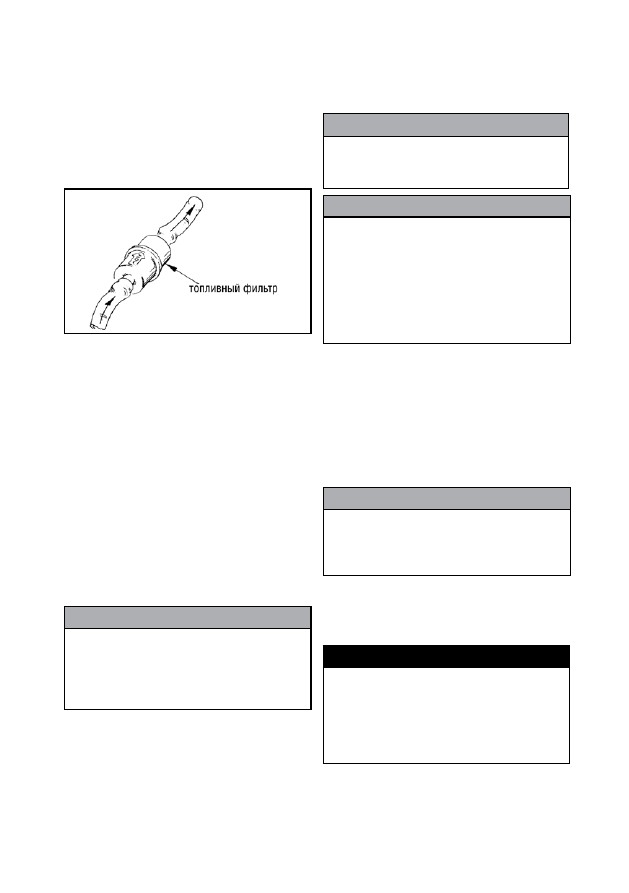

Топливный фильтр

4500 км

-5000км/

раз в сезон

Первая замена 1000 км/или раз в сезон. За-

мените.

Воздушный

фильтр

4500 км-

5000км/

раз в сезон

Первая замена 1000 км/или раз в сезон.

Проверьте/замените.

Система клапанов

APV

ежемесячно

Проверьте/настройте при необходимости.

Коробка передач

ACT

Раз в сезон

Замените масло перед хранением.

Теплообменники

ежемесячно

Проверьте износ, повреждения и утечки.

Ведомый вариатор ежемесячно

Проверьте на наличие повреждений, ненор-

мальных шумов, вибрации, изгиба, заеда-

ния; очистите ремень вариатора от грязи.

Ведущий вариатор ежемесячно

Проверьте на наличие повреждений, ненор-

мальных шумов, вибрации, изгиба, заеда-

ния; очистите ремень вариатора от грязи.

Передняя и задняя

подвески

ежемесячно

37, 38 Шприцевание низко температурной смаз-

кой.

ПРЕДУПРЕЖДЕНИЕ

Обязательно  используйте  только  реко-
мендованное  масло  для  коробки  пере-
дач    –  Arctic  Cat  Synthetic  ACT  Gearcase
Fluid  (для 4-х тактных снегоходов кат.но-
мер 4639-628 объём 354мл, для 2-х такт-
ных снегоходов с системой ACER кат.но-
мер 5639-219 объём 443мл); использова-
ние другого масла может привести к се-
рьёзным поломкам коробки передач.

20. Залейте рекомендуемое количество
масла Arctic Cat Synthetic ACT Gearcase
Fluid в отверстие для залива; затем уста-
новите контрольную пробку. Плотно затя-
ните ее.

ПРЕДОСТЕРЕЖЕНИЕ

Количество  масла  для  коробки  передач
не должно быть больше или меньше ре-
комендуемого  количества,  в  противном
случае  это  может  привести  к  повреж-
дению  коробки  передач.  Уровень  масла
должен  находиться  на  отметке,  находя-
щейся на крышке коробки передач.

21. Установите ведомый вариатор; затем
установите ремень вариатора (см. под-
раздел ремень вариатора) и защитный
кожух ремня вариатора.

22. Установите левую панель доступа, за-
тем закройте ее.

СМАЗКА ПЕРЕДНЕЙ

ПОДВЕСКИ

(в соответствии с реко-

мендацией карты ТО)

ПРИМЕЧАНИЕ:  Arctic  Cat  рекомендует
использовать  для  передней  подвески
низкотемпературную  смазку  Arctic  Cat
Low-Temp Grease (№ 4639-365).

Очень  важно  ежемесячно  смазывать  пе-
реднюю подвеску при помощи низкотемпе-
ратурной  смазки.  Переднюю  подвеску  не-
обходимо  смазывать  также  после  транс-

портировки  снегохода  на  открытом  трей-
лере.  Шприцевать  шпинделя  необходимо,
пока смазка не начнет вылезать из  верх-
него  и  нижнего  краев  шпинделя.  Вытрите
излишки смазки с поверхности шпинделя.

Модели Crossfire/M-

Series

Модели Bearcat/F-Series/

Z1/T-Series/TZ1

На моделях Crossfire/M-Series добавь-
те смазку в маслёнку А-образного рычага
(расположена с каждой стороны снегохода
прямо под внутренним винтом, крепящую
верхнюю часть А-образного рычага к ходо-
вой части), пока смазка не начнет вылезать
из нижней части рычага. Удалите излишек
смазки с поверхности рычага.

Модели Crossfire/M-

Series

На  моделях  Bearcat/F-Series/Z1/T-Series/
TZ1 поверните руль вправо; затем с правой
стороны,  а потом с левой стороны добавь-
те смазку в рычаг управления, пока смаз-
ка  не  начнет  вылезать  из  под  обеих  кон-
цов  рычага  управления.  Удалите  излишек
смазки.

Модели Bearcat/F-Series/

Z1/T-Series/TZ1

СМАЗКА ЗАДНЕЙ

ПОДВЕСКИ

(в соответствии с реко-

мендацией карты ТО)

ПРИМЕЧАНИЕ: Arctic Cat рекомендует
использовать для задней подвески низ-
котемпературную смазку Arctic Cat Low-
Temp Grease (№ 4639-365).

ПРИМЕЧАНИЕ: на картинках показано
обычное расположение маслёнок. Фак-
тическое расположение может варьиро-
ваться для каждой отдельной модели.

1. Выключите двигатель и подождите,

пока все движущиеся части остановятся.

2.  При  практически  пустом  бензобаке
(менее  1/4  бака)  положите  снегоход  на
левый  бок.  Используйте  кусок  картона
для защиты капота и защитного щита.

3. Удалите лед и снег с телеги подвески
для доступа к маслёнкам.

4. Добавьте в маслёнки низкотемпера-
турную смазку.

ВОЗДУШНЫЙ ФИЛЬТР

(4-х тактного двигателя

1100 см3 Turbo)

Воздушный фильтр внутри воздухоочисти-
теля  должен  быть  чистым  для  обеспече-
ния  мощности  двигателя  и  прохода  газов.
При нормальном использовании снегохода
осматривайте  фильтр  еженедельно  и  сво-
евременно  меняйте  его.  При  использова-
нии снегохода в неблагоприятных условиях
осматривайте и проводите сервис фильтра
чаще. Для снятия фильтра и/или чистки/за-
мены выполняйте следующее.

ПРЕДОСТЕРЕЖЕНИЕ

Невыполнение осмотра/сервиса воздуш-
ного фильтра при использовании снего-
хода в неблагоприятных условиях может
привести к повреждению двигателя/тур-
бокомпрессора.

1. Снимите крышку воздухоочистителя;
затем снимите фильтр.

2. Очистите пенофильтр при помощи те-
плого мыльного раствора; затем оставь-
те его высыхать.

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте сжатый воздух для суш-
ки фильтра. Это может привести к по-
вреждению фильтра.

ПРЕДОСТЕРЕЖЕНИЕ

Рваный  воздушный  фильтр  может  при-
вести  к  повреждению  турбокомпрессо-
ра/двигателя.  При  рваном  фильтре  за-
грязнения  могут  попасть  внутрь  турбо-
компрессора/двигателя.

Внимательно

осмотрите фильтр на наличие дырок или
прорезей до и после чистки. Замените
фильтр, если он порван.

3. Удалите загрязнения из внутреннего
пространства.

4. Установите фильтр в камеру.

5. Закрепите крышку воздухоочистите-
ля.

ПРЕДОСТЕРЕЖЕНИЕ

Не запускайте двигатель, если фильтр
не установлен. Это может привести к по-
вреждению турбокомпрессора/двигате-
ля.

ТОПЛИВНАЯ СИСТЕМА

ПРЕДУПРЕЖДЕНИЕ

При  проведении  обслуживания  топлив-
ной  системы  возможны  возникновение
утечки топлива. Не производите данный
сервис вблизи открытого огня, в местах
выполнения  сварных  работ,  не  курите
вблизи техники и т.д.

Топливный фильтр
