2. Надавите на левый край рычага регу-
лятора сиденья, который находится в за-
днем багажном отделении; затем потя-
ните на себя рычаг регулятора сиденья.

3. Поднимите заднюю часть сиденья и
подвигайте его вперед-назад для снятия
с ходовой части.

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте рычаг регулятора для
подъёма сиденья.

Для установки сиденья выполните следую-
щее:

1.  При  вытащенном  рычаге  регулятора
сиденья  поставьте  переднюю  часть  си-
денья  на  ходовую  часть;  затем,  выбрав
положение  сиденья,  опустите  заднюю
часть сиденья на заднее багажное отде-
ление.

2. Надавите на заднюю часть сиденья;
затем отпустите рычаг регулятора сиде-
нья, тем самым Вы зафиксируете поло-
жение сиденья.

3. Установив сиденье в самое нижнее по-
ложение, установите фиксирующий винт
с правой стороны опоры сиденья.

ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что фиксирующий винт на-
дежно затянут, а сиденье прочно закре-
плено; в противном случае это может
привести к травме.

СИСТЕМА APV

(ARCTIC POWER VALVE)

ПРЕДОСТЕРЕЖЕНИЕ

Необходимо  использовать  только  мас-
ло    APV  Synthetic  Oil  (№  5639-469)  или
Formula  SS  Semi-Synthetic  Oil  (№5639-
471).  Любой  другой  заменитель  может
привести к неисправности системы APV.

Эта система запуска сервомотора с кон-
тролем оборотов регулирует величину вы-
хлопных отверстий для обеспечения мак-
симальной мощности при заданных оборо-
тах.

Система состоит из выпускного клапана,
закреплённого на выпускной стороне каж-
дого цилиндра и подсоединённого при по-
мощи регулируемых кабелей к электриче-
скому сервомотору, находящемуся под ка-
потом.

ПРИМЕЧАНИЕ: расположение сервомо-
тора варьируется для различных моде-
лей.

При низких оборотах выпускные клапаны
удерживаются в нижнем положении пружи-
нами возврата.

Это обеспечивает низкое положение вы-
пускных портов и максимальную мощность
при низких оборотах, а также экономию то-
плива.

При высоких оборотах клапаны выпуска
поднимаются. Это обеспечивает высокое
положение выпускных портов и максималь-
ную мощность при высоких оборотах.

ПРИМЕЧАНИЕ: диапазон оборотов ва-

рьируется для разных моделей.

ПРИМЕЧАНИЕ:  если  сервомотор  триж-
ды  запускается  и  потом  выключается,
это значит, что кабели выпускного кла-
пана  неправильно  подсоединены.  Вы-
пускные клапаны также могут заедать.

ПРИМЕЧАНИЕ: чистка системы APV мо-
жет быть произведена владельцем сне-
гохода  при  наличии  соответствующей
квалификации. В противном случае Вам
необходимо как можно скорее показать
снегоход  официальному  дилеру  Arctic
Cat  для проведения сервиса. Если сне-
гоход  не  на  гарантии,  то  такой  сервис
проводится на усмотрение и за счет вла-
дельца.

СИСТЕМА РЕГУЛИРОВКИ

МОМЕНТА ЗАЖИГАНИЯ

ВЫХЛОПОМ (ЕСТ)

(модели с объёмом двигате-

ля 600/800/1000 см3)

Эта  система  автоматически  корректиру-
ет  установку  угла  опережения  зажигания,
чтобы  обеспечить  максимальные  пара-
метры  при  различных  эксплуатационных
условиях.

Модуль указателя отклонения получает ин-
формацию в зависимости от ОБ/МИН дви-
гателя (требование) и температуры вы-

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

хлопной  трубы  (состояние  двигателя)  и
корректирует  установку  угла  опережения
зажигания  соответственно  полученным
данным. Эта система не контролируемая и
не подлежит ремонту.

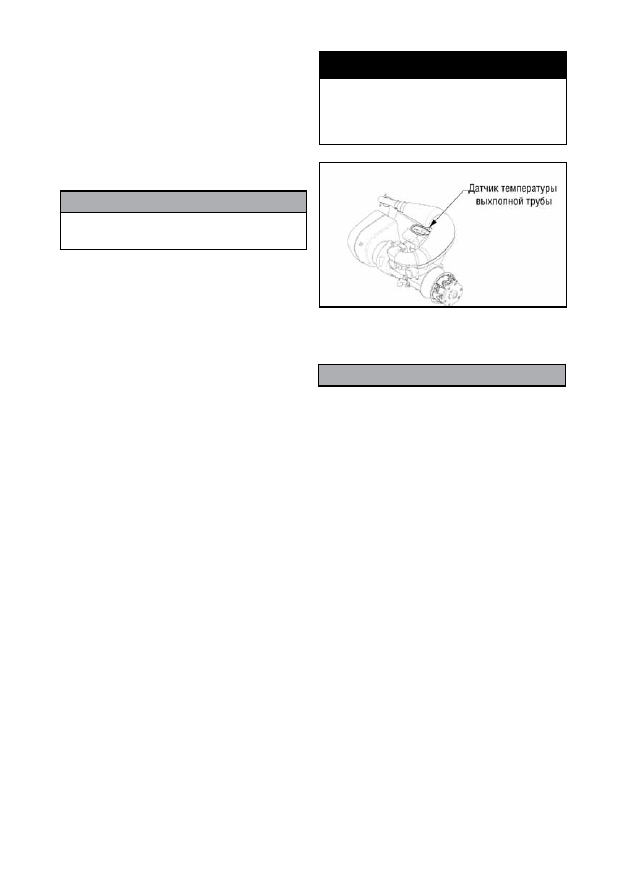

Если  подозревается  системная  неисправ-
ность,  используйте  омметр,  чтобы  прове-
рить исправность температурного датчика
выхлопной    трубы,  расположенного  в  рас-
ширительной  камере.  Показание  шкалы  0
Ом. или бесконечности указывает на неис-
правный датчик.

ПРИМЕЧАНИЕ: выведенная из строя си-
стема (ЕСТ) НЕ ВЫЗОВЕТ поломок дви-
гателя; однако, неисправная система
ЕСТ придаст более медленную приеми-
стость и может выдавать несколько худ-
шие максимально-конечные параметры.

ЗАПУСК И ОСТАНОВКА

ДВИГАТЕЛЯ

Перед  запуском  двигателя  важно  прове-
рить изношенность и работу тормозной си-
стемы, а также детали, указанные в прави-
лах безопасности для снегохода. Для кар-
бюраторных  моделей  –  убедитесь,  что
Вы  используете  правильные  главные
жиклеры  для  конкретной  рабочей  тем-
пературы, высоты над уровнем моря  и
используемого бензина.

После запуска двигателя проверьте фары
(ближнего и дальнего света), задние фары
и стоп сигнал. Убедитесь, что они работа-
ют и правильно настроены. Убедитесь, что
все фары очищены и обеспечивают макси-
мальную яркость света. Передняя и задняя
фары должны быть чистыми и должны за-

гораться при работе двигателя.

ПРИМЕЧАНИЕ:  при  наличии  рычага  пе-
реключения  передач  убедитесь,  что  он
находится  в  положении  передачи  впе-
ред перед стартом.

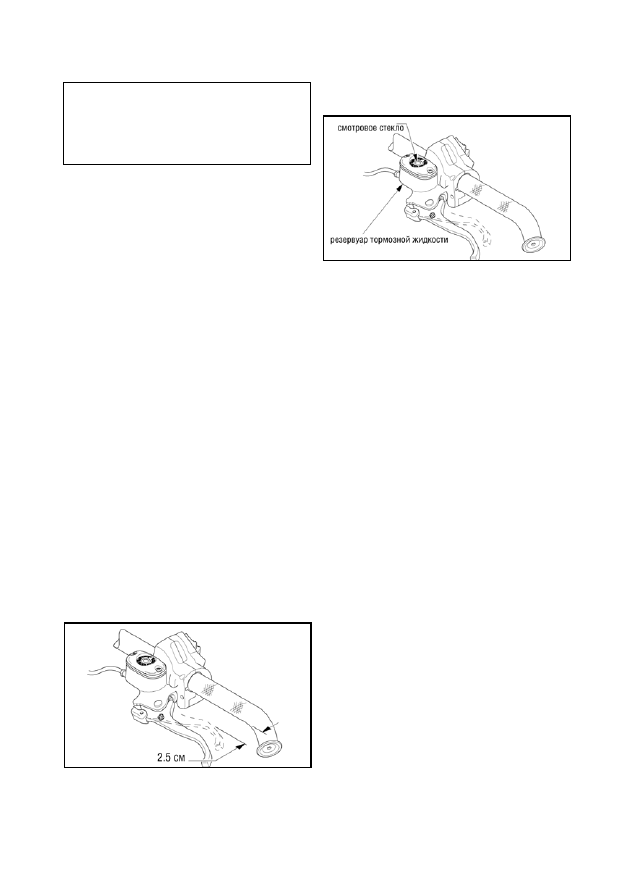

1. Проверьте работу тормозной системы
нажатием  тормозного  рычага.  Тормоз-
ной рычаг при нажатии должен быть за-
фиксированным.  Удерживая  тормозной
рычаг  в  нажатом  состоянии,  измерьте
расстояние между тормозным рычагом и
рулем. Это расстояние должно быть бо-
лее 2,54 см (1 дюйм).

2.  Проверьте  уровень  тормозной  жид-
кости  в  резервуаре.  Уровень  тормозной
жидкости  должен  быть  виден  в  смотро-
вое  стекло.  При  необходимости  добав-
ляйте тормозную жидкость Arctic Cat.

ПРИМЕЧАНИЕ: если смотровое стекло
тёмное, значит, в резервуаре достаточ-
но тормозной жидкости.

ПРЕДУПРЕЖДЕНИЕ

Не  запускайте  двигатель,  если  тормоз-
ная система неисправна. Проведите сер-
вис  или  ремонт  тормозной  системы  пе-
ред тем, как садиться за руль. Неисправ-
ная тормозная система во время движе-
ния  может  привести  к  серьёзным  трав-
мам или даже смерти.

3. Проверьте рычаг газа, полностью на-
жав и отпустив его несколько раз. Рычаг
ДОЛЖЕН возвращаться в холостое поло-
жение быстро и полностью.

ПРЕДОСТЕРЕЖЕНИЕ

На моделях с жидкостной системой
охлаждения всегда проверяйте уровень
охлаждающей жидкости перед запуском
двигателя.

4. Поверните аварийный выключатель в
положение UP или RUN.

5. Вставьте ключ в гнездо зажигания; за-
тем поверните его в положение RUN.

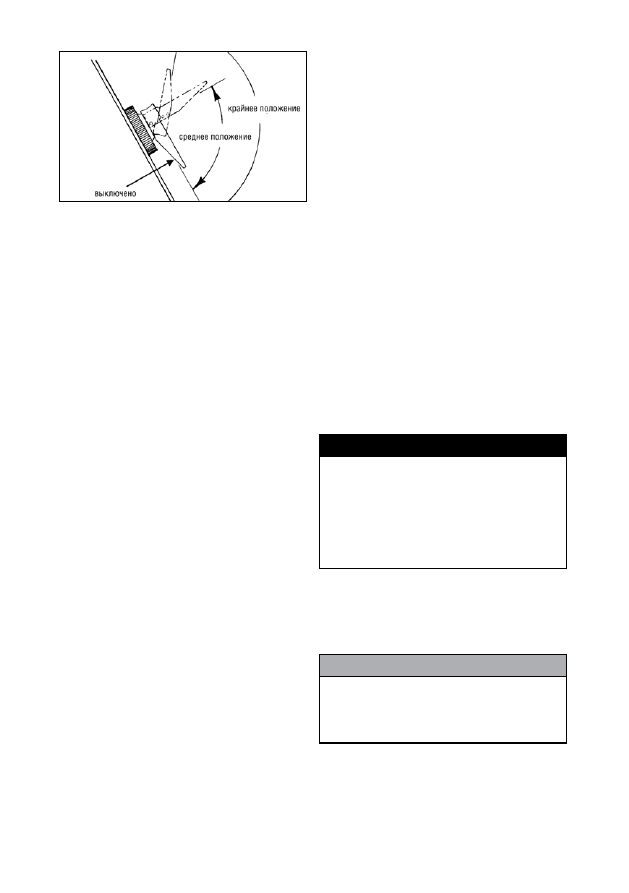

6. В карбюраторных моделях при холод-
ном двигателе установите рычаг подсоса
в крайнее положение. Если двигатель те-
плый, то в этом нет необходимости.

ПРИМЕЧАНИЕ:  на  карбюраторных  мо-
делях,  где  двигатель  заводится  при  по-
мощи подсоса, НЕ НАЖИМАЙТЕ НА РЫ-
ЧАГ УПРАВЛЕНИЯ ГАЗОМ. При нажатом
рычаге газа двигатель не заведется, так
как смесь бензин/воздух будет слишком
бедной.  Тем  не  менее,  для  запуска  те-
плого двигателя можно немного нажать
на рычаг газа.

ПРИМЕЧАНИЕ:  на  моделях  с  электрон-
ным впрыском топлива при запуске хо-
лодного  двигателя  НЕ  НАЖИМАЙТЕ  НА
РЫЧАГ УПРАВЛЕНИЯ ГАЗОМ. При нажа-
том  рычаге  газа  двигатель  не  заведет-
ся,  так  как  смесь  бензин/воздух  будет
слишком бедной.

ПРИМЕЧАНИЕ: на 2-тактных моделях с
электронным впрыском топлива для за-
пуска теплого двигателя можно немного
нажать на рычаг газа.

7. На моделях с ручным стартом легонько
потяните ручку отдачи, пока не почувству-
ете сопротивление; затем быстро дерни-
те один раз. Повторяйте, пока двигатель
не запустится.

ПРИМЕЧАНИЕ: для двигателей большо-
го объёма при запуске в очень холодное
время года потяните ручку отдачи два-
три раза для запуска двигателя.

ПРЕДОСТЕРЕЖЕНИЕ

Для  предотвращения  повреждения  руч-
ного  стартера  НЕ  дергайте  веревку  до
упора  и  не  отпускайте  рычаг  из  макси-
мально  вытянутого  положения.  Медлен-
но смотайте веревку.

ПРИМЕЧАНИЕ: на моделях с электриче-
ским стартом поворачивайте ключ в по-

ложение СТАРТ; затем после запуска
двигателя отпустите ключ.

ПРЕДОСТЕРЕЖЕНИЕ

Не запускайте стартер на более чем 5 се-
кунд за один раз.

8.  На карбюраторных моделях при запу-
ске  двигателя  дайте  ему  прогреться  на
протяжении 30 секунд при открытом под-
сосе.  После  прогревания  установите  ры-
чаг подсоса в среднее положение. Когда
двигатель станет теплым, установите ры-
чаг  подсоса  в  положение  ВЫКЛЮЧЕНО.
После запуска двигателя и во время его
прогревания может возникнуть необходи-
мость легонько надавить на рычаг управ-
ления газом. Запустите двигатель на хо-
лостом  ходу  на  несколько  минут  для  до-
стижения  нормальной  рабочей  темпера-
туры.

9.  В  моделях  Bearcat  Z1  XT/TZ1  имеется
функция  «режим  холодной  работы»  дви-
гателя. При запуске холодного двигателя
загорится индикатор температуры охлаж-
дающей  жидкости,  и  на  экране  отобра-
зится надпись TEMP. Когда двигатель ра-
ботает  в  данном  диапазоне  температур,
верхняя  «граница»  оборотов  двигателя
