30

ля (№ 4639-771) для моделей F 570/T 570,
(№ 4639-968) для моделей Crossfire и (№
5639-143) для моделей Bearcat Z1 XT.

Для установки выполните следующее:

1.  При  помощи  таблицы  ниже  выберите
подходящий размер шипов.

Образцы шипов

Длина гусеницы                    №

325 см

         4639-443

345 см

         4639-344

358 см

         4639-991

365 см

         5639-160

2.  Используя  сверло  нужного  диаметра,
просверлите отверстия для шипов.

3.  Протолкните  шипы  в  отверстия  изну-
три гусеницы; затем установите опорную
плиту и крепежную гайку на шипах.

4. Используя гаечный ключ для фиксиро-
вания шипов, затяните крепежную гайку
на шипе.

Также рекомендуется при установке шипов
на гусеницу установить карбидные наклад-
ки  на  лыжи.  Карбидные  накладки  допол-
няют шипы и балансируют рулевое управ-
ление.  Длина  карбидных  накладок  долж-
на быть пропорциональна количеству  ши-
пов гусеницы  (при небольшом количестве
шипов – короткая карбидная накладка; при
большом количестве шипов – длинная кар-
бидная  накладка).  Правильное  соотноше-
ние обеспечит сбалансированное управле-
ние.

ПРЕДУПРЕЖДЕНИЕ

Всегда  балансируйте  снегоход  пропор-
циональным количеством шипов и соот-
ветствующей длиной карбидной наклад-
ки.  Не  увеличивайте  количество  шипов;
руководствуйтесь  здравым  смыслом  во
всех ситуациях.

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте шипы, если их длина на
9,525 мм превышает высоту гусеницы.

ПРЕДУПРЕЖДЕНИЕ

Не эксплуатируйте снегоход с ослаблен-
ными  шипами,  так  как  они  могут  быть
вырваны из гусеницы. Всегда используй-
те  стенд  безопасности  при  выполнении
обслуживания или настройки.

ПРЕДУПРЕЖДЕНИЕ

НЕ  СТОЙТЕ  за  снегоходом  или  возле
вращающейся  гусеницы.  НИКОГДА  не
развивайте высокую скорость при подня-
той гусенице.

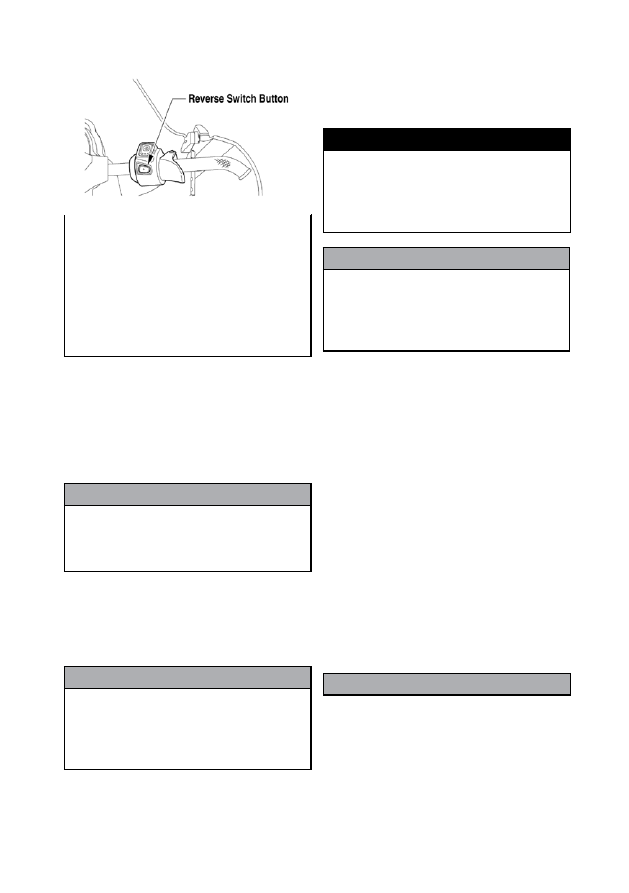

ЗАДНИЙ ХОД  (Моде-

ли Bearcat 570/T570 си-

стема ACER «Задний ход

двигателем»)

Функция  заднего  хода  позволяет  водите-
лю  удобно  двигаться  задним  ходом,  а  не
разворачивать  снегоход  вручную.  Данную
функцию в большинстве случаев не следу-
ет использовать, например для освобожде-
ния  застрявшего  снегохода,  так  как  лыжи
еще сильнее буду погружаться в снег.

Во  время  использования  заднего  хода
всегда  следует  двигаться  с  минимальной
скоростью  и  полностью  останавливаться
перед включением заднего хода или перед-
ней передачи.

ПРЕДОСТЕРЕЖЕНИЕ

31

Для  обеспечения  правильной  работы
функции  заднего  хода  необходимо  под-
держивать  правильное  натяжение  (про-
висание)  ремня  вариатора.  Слишком
сильное натяжение ремня может затруд-
нить  включение  реверса  (возможны  три
попытки  включения  задней  передачи,  и
если  третья  попытка  завершиться  неу-
дачно, то двигатель будет остановлен.

1.  Всегда  прогревайте  двигатель  в  тече-
ние 2 – 3 минут перед включением задне-
го хода.

2.  Полностью  остановите  транспортное
средство.

ПРЕДОСТЕРЕЖЕНИЕ

Система  разрешит  включение  задне-
го  хода  только  после  полной  остановки
снегохода  и  при  оборотах  двигателя  не
выше 2 000 об./мин.

3. На холостых оборотах двигателя (ниже 2
000 об./мин) нажмите на кнопку включения
заднего хода; после чего отпустите кнопку.
Произойдет включение заднего хода.

ПРЕДОСТЕРЕЖЕНИЕ

Система не переключится на задний ход
до тех пор, пока кнопка не будет отпуще-
на.  Функция  заднего  хода  отключается,
при движении задним ходом более 45 се-
кунд.

4. Для включения передачи движения впе-
ред остановите снегоход и дождитесь холо-

стых  оборотов  двигателя  (ниже  2  000  об./
мин); после чего нажмите и отпустите кноп-
ку.  Произойдет  включение  передачи  дви-
жения вперед.

ПРЕДУПРЕЖДЕНИЕ

Во время использования заднего хода на
снегоходе  соблюдайте  осторожность  и
двигайтесь с низкой скоростью. Следите
за тем, чтобы кнопка находилась в требу-
емом положении.

ПРЕДОСТЕРЕЖЕНИЕ

Когда  трансмиссия  работает  в  режиме
заднего  хода,  раздается  звуковой  сиг-
нал,  тем  не  менее,  всегда  проверяйте  в
каком  режиме  нажата  кнопка  переклю-
чения заднего хода.

ЗАДНИЙ ХОД (Модели

CFR/F/М система ACER

«Задний ход двигатлем»)

Функция  заднего  хода  позволяет  водите-
лю  удобно  двигаться  задним  ходом,  а  не
разворачивать  снегоход  вручную.  Данную
функцию в большинстве случаев не следу-
ет использовать, например для освобожде-
ния  застрявшего  снегохода,  так  как  лыжи
еще  сильнее  буду  погружаться  в  снег.  Во
время  использования  заднего  хода  всег-
да  следует  двигаться  с  минимальной  ско-
ростью  и  полностью  останавливаться  пе-
ред  включением  заднего  хода  или  перед-
ней передачи.

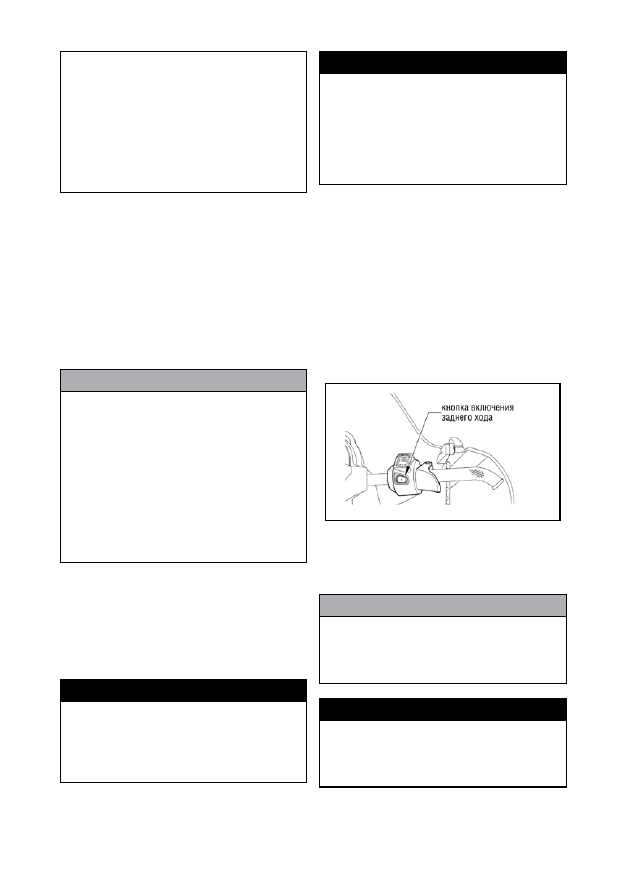

Включение заднего хода

Кнопка включения заднего хода

ПРЕДОСТЕРЕЖЕНИЕ

32

Для  обеспечения  правильной  работы
функции  реверса  необходимо  поддер-
живать  правильное  натяжение  (прови-
сание) ремня вариатора. Слишком силь-
ное  натяжение  ремня  может  затруднить
включение  реверса  (возможны  три  по-
пытки  включения  задней  передачи,  и
если  третья  попытка  завершиться  неу-
дачно, то двигатель будет остановлен.

1.  Всегда  прогревайте  двигатель  в  тече-
ние 2 – 3 минут перед включением заднего
хода. Функция заднего хода не может быть
включена при температуре двигателя ниже
-30° C или выше +80° C.

2.  Включайте  задний  ход  только  на  холо-
стых  оборотах  двигателя  и  после  полной
остановки снегохода. Задний ход не вклю-
чится, если обороты двигателя превышают
4 000 об./мин.

ПРЕДОСТЕРЕЖЕНИЕ

При  попытке  включения  заднего  хода
на  слишком  высоких  оборотах  двигате-
ля (выше 4 000 об./мин) функция задне-
го  хода  будет  отключена,  а  индикатор
температуры  охлаждающей  жидкости
начнет  мигать,  что  указывает  на  попыт-
ку  включения  функции  заднего  хода  на
слишком  высоких  оборотах  двигателя.
Водителю следует снизить обороты дви-
гателя ниже 4 000 об/мин и повторно на-
жать на кнопку.

3. После нажатия на кнопку включения за-
днего хода будет произведено три попытки
его включения.   Если задний ход не будет
включен после третьей попытки, то двига-
тель будет заглушен.

ПРЕДУПРЕЖДЕНИЕ

Никогда не включайте задний ход во вре-
мя движения снегохода вперед, посколь-
ку в таком случае кронштейн крепления
натяжного  ролика  и  кулачковые  ролики
подвергаются сильной нагрузке.

Движение задним ходом

ПРЕДУПРЕЖДЕНИЕ

Не  нажимайте  кнопку  электрического
стартера и не вытягивайте трос ручного
стартера во время движения или работы
в режиме заднего хода. В противном слу-
чае будет поврежден двигатель и/или си-
стема электрического или ручного запу-
ска.

1. После включения заднего хода на экране
приборной панели загорится индикатор за-
днего  хода,  и  включится  предупредитель-
ный звуковой сигнал заднего хода.

2.  При  нажатии  на  рычаг  управления  га-
зом  до  полного  включения  заднего  хода
может произойти остановка двигателя. Пе-
ред началом движения задним ходом всег-
да  ждите  загорания  индикатора  заднего
хода  и  включения  звукового  сигнала  за-
днего хода.

3. На моделях CFR/F в случае непрерывно-
го использования функции реверса дольше
5 минут произойдет остановка двигателя.

ПРЕДОСТЕРЕЖЕНИЕ

Не двигайтесь со слишком высокой ско-
ростью  при  использовании  реверса.  Вы
можете потерять управление и получить
травму.

ПРЕДУПРЕЖДЕНИЕ

Не двигайтесь со слишком высокой ско-
ростью при движении задним ходом. Ре-
мень  вариатора  и  ведомый  шкив  могут
быть повреждены.

33

ПРЕДОСТЕРЕЖЕНИЕ

Во время движения задним ходом вклю-
чится  ограничитель  оборотов  (до  6  000
об./мин.).

4.  После  включения  передачи  движения
вперед (или заднего хода) медленно нажи-
майте на рычаг управления газом для того,
чтобы  ведомый  шкив  правильно  вошел  в
зацепление.

5.  Функция  заднего  хода  отключается  по-
сле остановки двигателя.

ПРЕДУПРЕЖДЕНИЕ

После движения задним ходом по глубо-
кому  рыхлому  снегу  на  моделях  CFR/F
убедитесь в том, что снежный брызговик
не попал в гусеницу. В противном случае
гусеница  и/или  снежный  брызговик  мо-
гут быть повреждены.

ПРЕДОСТЕРЕЖЕНИЕ

Когда  трансмиссия  работает  в  режиме
заднего  хода,  раздается  звуковой  сиг-
нал,  тем  не  менее,  всегда  проверяйте  в
каком  режиме  нажата  кнопка  переклю-
чения заднего хода.

ЗАДНИЙ ХОД

(4-х тактные модели)

Задняя передача позволяет водителю сне-

гохода сдать назад вместо того, чтобы раз-
ворачивать  снегоход.  Эта  особенность  в
большинстве  ситуаций  не  должна  исполь-
зоваться,  поскольку  таким  образом,  Вы
можете  загнать  лыжи  снегохода  глубоко
в  снег.  Включение  заднего  хода  возмож-
но только после полной остановки снегохо-
да. При движении задним ходом контроли-
руете  степень  нажатия  на  рычаг  газа,  по-
сле  включения  задней  передачи  не  нажи-
майте резко рычаг газа, плавно нажимайте
на рычаг газа, пока передача не включит-
ся.  Всегда  включайте  минимальную  ско-
рость при работе на задней передаче и де-
лайте полную остановку перед переключе-
нием из режима назад в режим вперед или
наоборот. Для включения задней передачи
выполните следующее:

1. Полностью остановите снегоход.

  ПРИМЕЧАНИЕ:  снегоход  должен  быть
полностью  остановлен,  а  обороты  дви-
гателя  составлять  менее  3000  об/мин  –
после этого система разрешит переклю-
чение передач.

2.  С  двигателем,  работающем  на  холо-
стом ходу (менее 3000 об/мин), нажмите
кнопку  включения  задней  передачи;  за-
тем  отпустите  кнопку.  Выбор  передачи

завершен.

ПРИМЕЧАНИЕ:  система  не  переключит
передачи, пока кнопка не будет отпуще-
на.

3.  Для  включения  передней  передачи
остановите  снегоход  и  перейдите  в  хо-
лостой  режим  работы  двигателя  (менее
3000  об/мин);  затем  нажмите  кнопку  и
