Контрольные функции

48

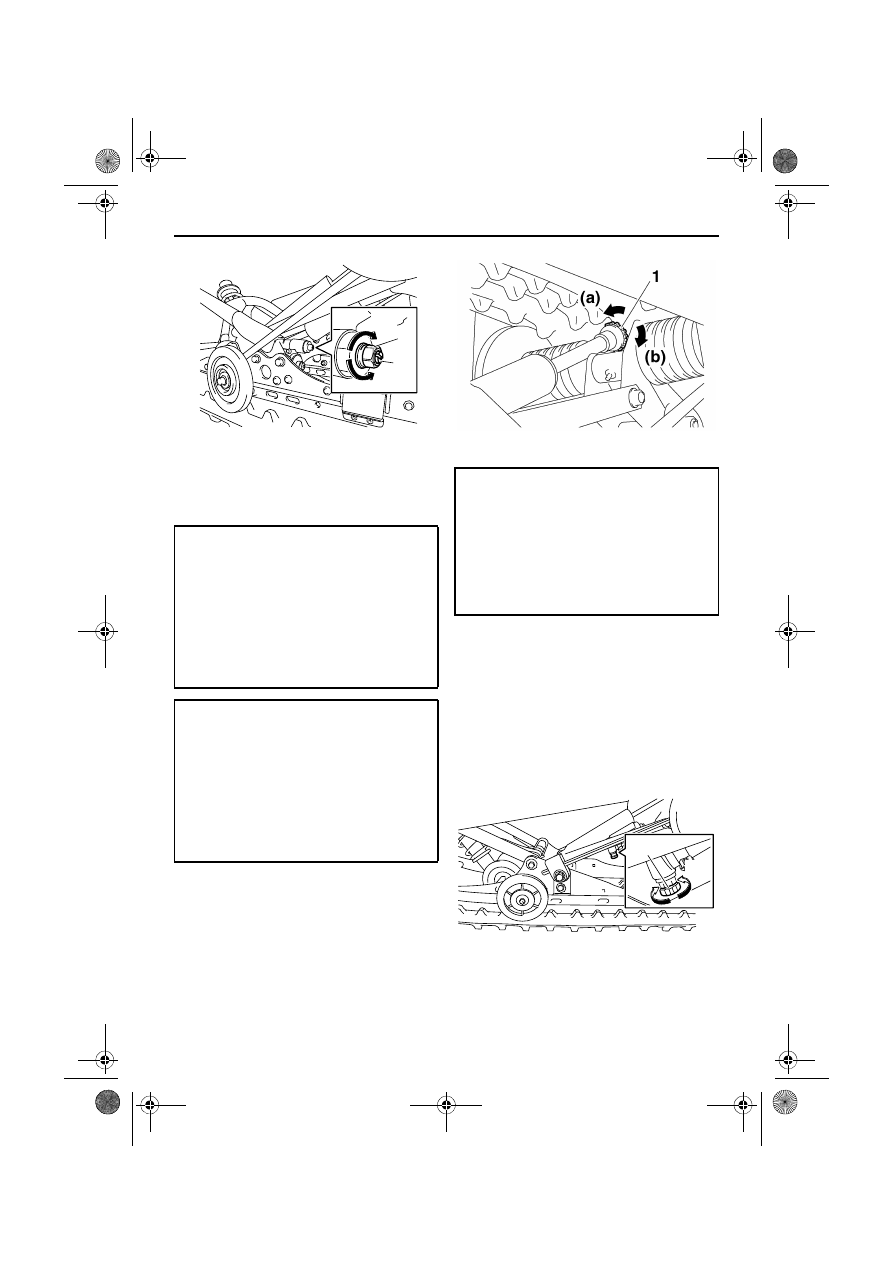

Для увеличения демпфирующей силы отбоя
вращайте регулировочный лимб в
направлении (a). Для уменьшения
демпфирующей силы отбоя вращайте
регулировочный лимб в направлении (b).

FX10XT/FX10XT75
Регулировка демпфирующей силы сжатия
производится поворотом ручки регулировки.
Для увеличения демпфирующей силы сжатия
вращайте ручку регулировки в направлении
(a). Для уменьшения демпфирующей силы
сжатия вращайте ручку регулировки в
направлении (b).

1. Регулировочный болт демпфирующей силы

сжатия (для быстрого демпфирования
сжатия)

2. Регулировочный винт демпфирующей силы

сжатия (для медленного демпфирования
сжатия)

Демпфирующая сила сжатия (для

быстрого демпфирования сжатия):

Минимальная (слабая):

4 поворотов в направлении (b)*

Стандартное положение:

2 поворотов в направлении (b)*

Максимальная (сильная):

0 поворотов в направлении (b)*

* При повороте регулировочного болта

до упора в направлении (a)

Демпфирующая сила сжатия (для

медленного демпфирования сжатия):

Минимальная (слабая):

16 щелчков в направлении (b)*

Стандартное положение:

6 щелчков в направлении (b)*

Максимальная (сильная):

1 щелчков в направлении (b)*

* При повороте регулировочного винта

до упора в направлении (a)

(a)

(b)

1

2

1. Лимб регулировки демпфирующей силы

отбоя

Демпфирующая сила отбоя:

Минимальная (слабая):

20 щелчков в направлении (b)*

Стандартное положение:

11 щелчков в направлении (b)*

Максимальная (сильная):

3 щелчков в направлении (b)*

* При повороте регулировочного лимба

до упора в направлении (a)

1. Ручка регулировки демпфирующей силы

сжатия

(b)

(a)

1

U8HKR4X0.book  Page 48  Friday, June 8, 2012  12:00 PM

Контрольные функции

49

XSU11034

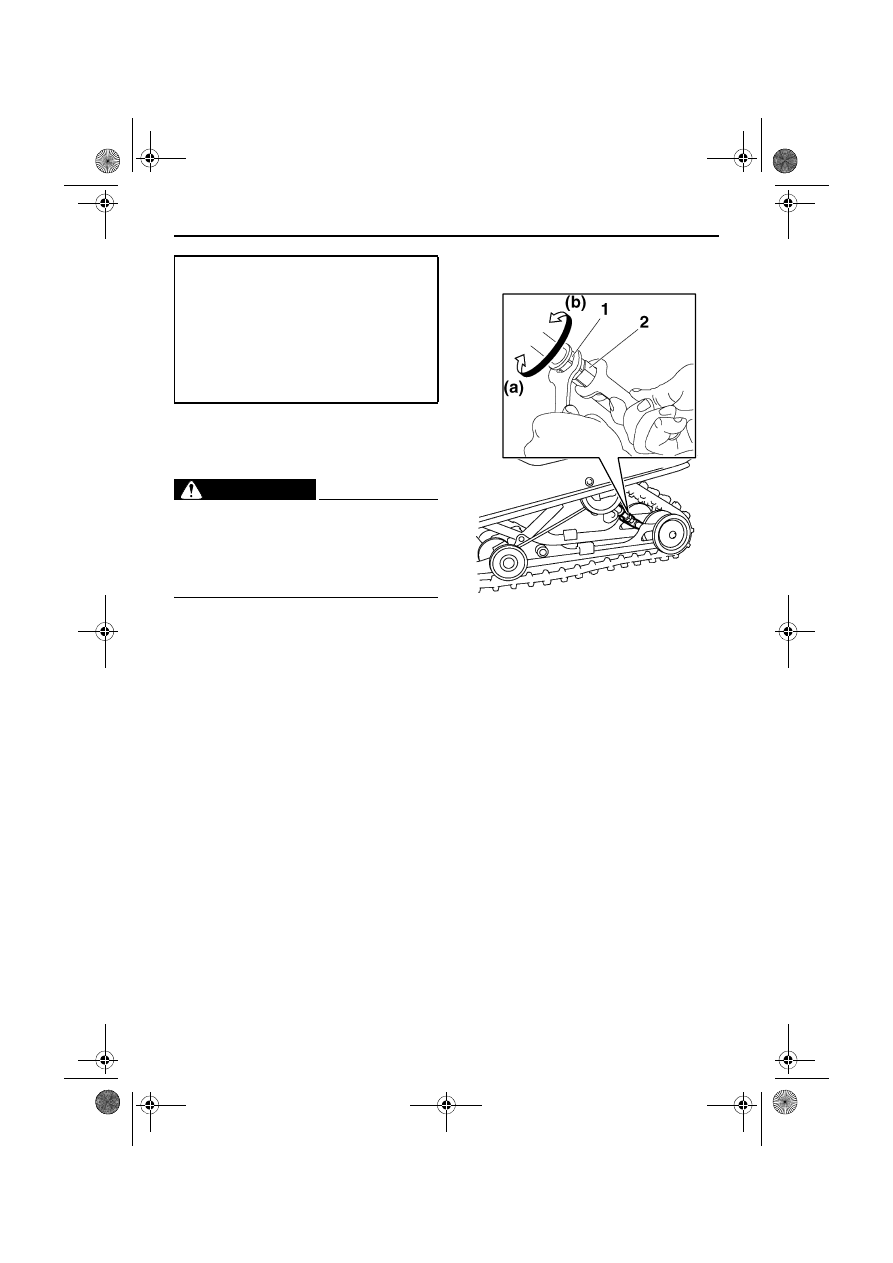

Регулировка тяг управления
(FX10XT/FX10XT75)

ОСТОРОЖНО

XWS00770

Левая и правая регулировочные гайки
должны быть установлены в одно и то же
положение. Различие в их регулировке
может привести к плохой управляемости и
потере устойчивости снегохода.

Перераспределение веса можно регулировать
поворотом регулировочных гаек тяг
управления.
1.

Удерживая регулировочную гайку на
месте, ослабьте контргайку.

2.

Чтобы увеличить перераспределение веса,
поверните регулировочную гайку в
направлении (a), чтобы уменьшить - в
направлении (b). ОСТОРОЖНО!
Никогда не устанавливайте тяги
управления за предельные отметки,
сделанные на тягах красной краской, в
противном случае они могут быть
повреждены, что, в свою очередь,
может привести к несчастному случаю
или травме.

 [XWS00173]

Демпфирующая сила сжатия:

Минимальная (слабая):

12 щелчков в направлении (b)*

Стандартное положение:

6 щелчков в направлении (b)*

Максимальная (сильная):

2 щелчков в направлении (b)*

* При повороте ручки регулировки до

упора в направлении (a)

1. Контргайка
2. Регулировочная гайка тяги управления

U8HKR4X0.book  Page 49  Friday, June 8, 2012  12:00 PM

Контрольные функции

50

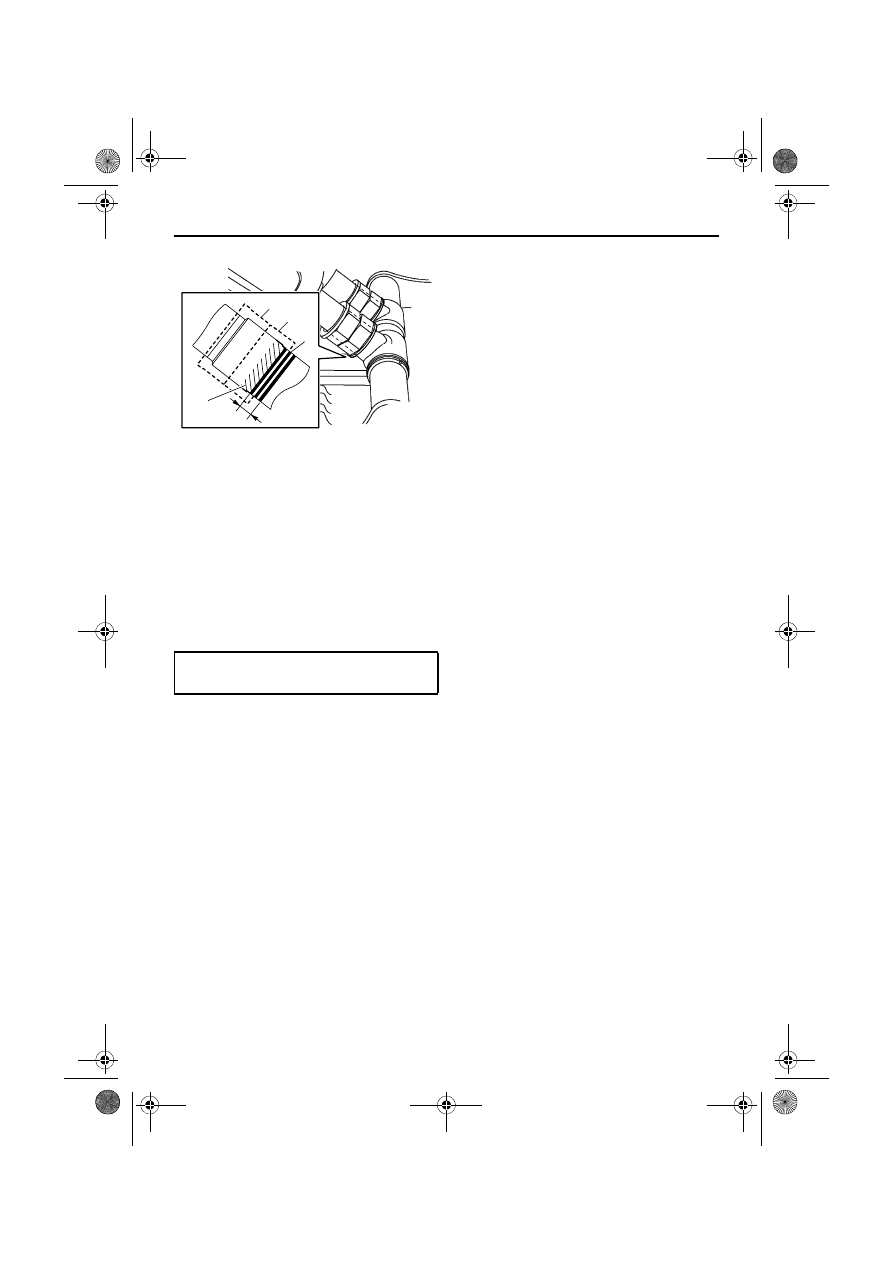

3.

Удерживая регулировочную гайку на
месте, затяните контргайку.
ВНИМАНИЕ: Всегда затягивайте
контргайку по отношению в
регулировочной гайке, затем затяните
контргайку с указанным крутящим
моментом.

 [XCS00860]

1. Контргайка
2. Регулировочная гайка тяги управления
3. Стандартное положение
4. Диапазон регулировки
5. Место, обозначенное красной краской

Крутящий момент затяжки контргайки:

25 Нм (2.5 м·кгс, 18 фут·фунт силы)

1

5

2

3

4

U8HKR4X0.book  Page 50  Friday, June 8, 2012  12:00 PM

Предэксплуатационные проверки

51

XSU11071

Перед каждым использованием проверяйте ваше транспортное средство, чтобы убедиться в
безопасности условий эксплуатации. Всегда следуйте процедурам и планам осмотра и
технического обслуживания, приведенным в руководстве пользователя.

ОСТОРОЖНО

XWS00191

При отсутствии должной проверки или обслуживания транспортного средства
повышается вероятность несчастного случая или повреждения оборудования. Не
эксплуатируйте транспортное средство в случае обнаружения какой-либо проблемы. Если
проблему нельзя устранить, выполнив описанные в этом руководстве процедуры,
обратитесь для осмотра транспортного средства к дилеру фирмы Yamaha.

XSU11081

Перечень предэксплуатационных проверок

КОМПОНЕНТ

ПРОВЕРКИ

СТРАНИЦА

Топливо

• Проверить уровень топлива.
• Добавить, если требуется.
• Проверить топливопровод на утечки.

34

Моторное масло

• Проверить уровень масла в двигателе.
• Если потребуется, добавить масла до указанного

уровня.

• Проверить снегоход на утечки масла.

74

Охлаждающая жидкость

• Проверить уровень охлаждающей жидкости.
• Добавить если потребуется.

80

Клиновой ремень

• Проверить на износ и наличие повреждений.
• В случае необходимости замените.

82

Кожух привода

• Убедитесь в том, что кожух привода установлен

надежно.

• Проверьте крепления кожуха на отсутствие

повреждений.

31

Тормоз

• Проверить работу.
• Если ощущается мягкость или излишний свободный

ход, прокачайте гидравлическую систему на
станции дилера Yamaha.

• Проверить тормозные колодки на износ.
• В случае необходимости замените.
• Проверить уровень жидкости в главном тормозном

цилиндре.

• Если потребуется, добавить рекомендованную

тормозную жидкость до указанного уровня.

• Проверить гидравлическую систему на утечки.

86

Воздушный фильтр

• Всегда следите за тем, чтобы под фильтрующим

элементом воздушного фильтра не было снега.

• Если необходимо, счистить снег.

73

Комплект инструментов и
рекомендуемое оборудование

• Проверьте правильность размещения.

68,  68

Капот и крышки

• Убедиться, что капот и крышки прочно закреплены.

68
