Контрольные функции

управляемость на некоторых типах
поверхности или при определенных условиях
движения.
Если Вы не овладели регулировкой подвески,
обратитесь к дилеру фирмы Yamaha для
выполнения регулировки.

ОСТОРОЖНО

XWS00151

Прежде, чем разбирать амортизаторы, в
которых содержится азот под высоким
давлением, внимательно прочитайте
следующую информацию.

●

Не меняйте положение цилиндров и не
пытайтесь их открыть.

●

Не подвергайте амортизаторы
воздействию открытого огня или нагреву
от иного источника тепла. Это может
привести к взрыву узла вследствие
чрезмерного давления газа.

●

Никоим образом не деформируйте и не
повреждайте цилиндры. Повреждение
цилиндров приведет к снижению
характеристик демпфирования.

●

Не выбрасывайте изношенный или
сломанный амортизатор. Передайте
амортизатор дилеру фирмы Yamaha для
проведения работ.

XSU10894

Регулировка предварительной
натяжки пружин передних
амортизаторов
(FX10/FX10XT/FX10XT75)

ОСТОРОЖНО

XWS00720

Предварительная натяжка пружин на
правом и левом амортизаторе должна быть
отрегулирована одинаково. Различие в их
регулировке может привести к плохой
управляемости и потере устойчивости
снегохода.

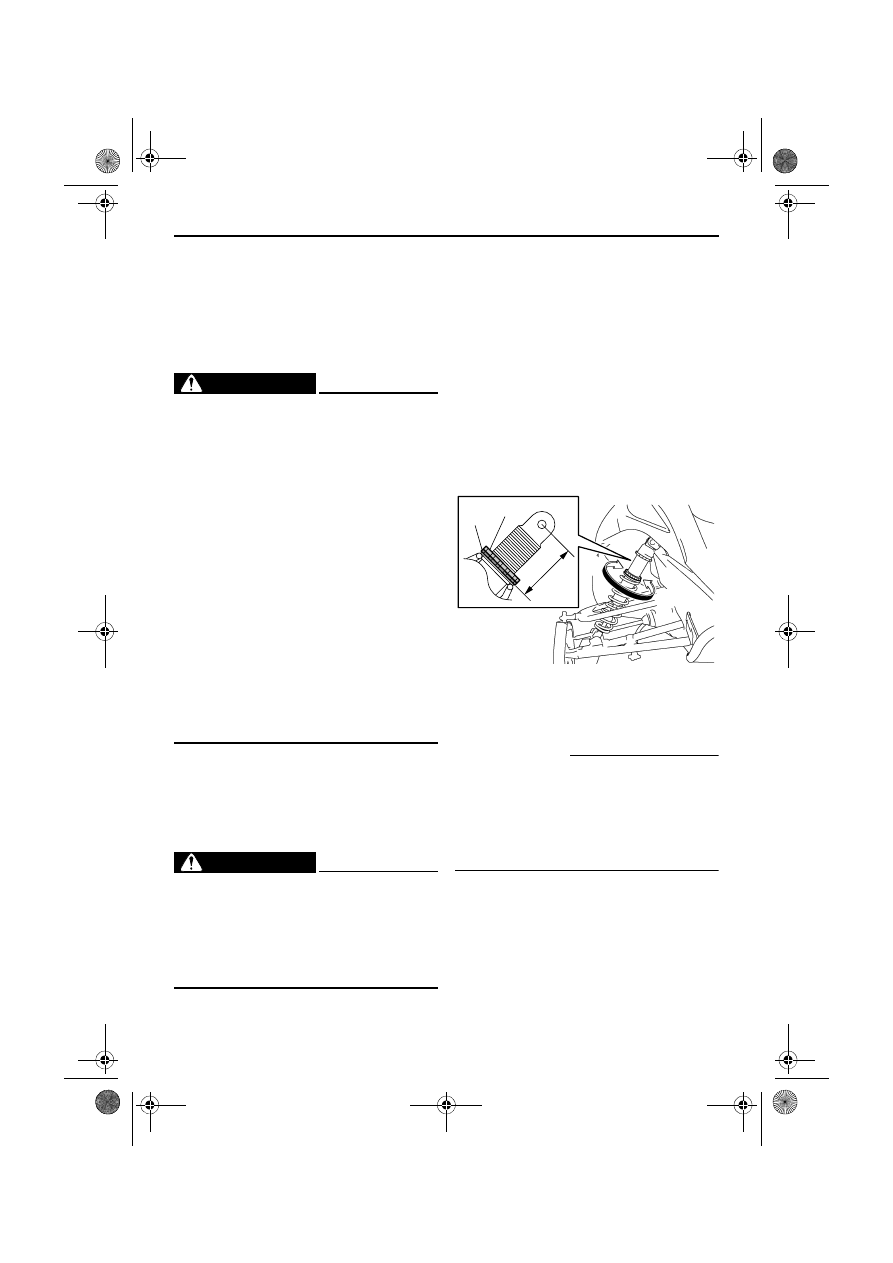

Предварительная натяжка пружин
производится поворотом регулировочных
гаек.
Предварительная натяжка пружин проводится
следующим образом.
1.

Ослабьте контргайку.

Для увеличения предварительной
натяжки пружин и, соответственно,
жесткости поверните регулировочную
гайку в направлении (a). Для уменьшения
предварительной натяжки пружин и,
соответственно, жесткости поверните
регулировочную гайку в направлении (b).

ПРИМЕЧАНИЕ

Величина предварительной натяжки пружин
определяется путем замера расстояния A (см.
рисунок). Чем больше расстояние A, тем
больше предварительная натяжка пружин; чем
меньше расстояние A, тем меньше
предварительная натяжка.

1. Контргайка
2. Расстояние A
3. Регулировочная гайка предварительного

натяга пружины

(a)

(b)

U8HKR4X0.book Page 36 Friday, June 8, 2012 12:00 PM

Контрольные функции

Затяните контргайку указанным
моментом. ВНИМАНИЕ: Всегда
затягивайте контргайку по отношению
в регулировочной гайке, затем
затяните контргайку с указанным
крутящим моментом.

[XCS00860]

XSU13711

Регулировка давления воздуха в
передних амортизаторах
(FX10RTRS/FX10M53S/FX10M62S)

ОСТОРОЖНО

XWS00730

Давление воздуха в правом и левом
амортизаторах должно быть одинаково
отрегулировано. Различие в их регулировке
может привести к плохой управляемости и
потере устойчивости снегохода.

FX10RTRS
Давление воздуха в амортизаторах
регулируется с помощью насоса
амортизаторов, имеющегося в комплекте
снегохода.

Чтобы отрегулировать давление воздуха

ОСТОРОЖНО

XWS00621

Перед регулировкой амортизаторов
поместите снегоход на надежную опору. В
противном случае снегоход может упасть и
стать причиной травмы.

ВНИМАНИЕ

XCS00710

Перед регулировкой давления воздуха в
амортизаторах убедитесь, что они не
нагружены и полностью раздвинуты.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

Поднимите переднюю часть снегохода и
установите ее на подходящую опору,
чтобы лыжи оторвались от земли.

Снимите с амортизатора крышку
пневматического клапана.

Предварительная натяжка пружин*:

Минимальная (слабая):

144.3 мм (5.68 дюйм)

Стандартное положение:

161.3 мм (6.35 дюйм)

Максимальная (сильная):

171.3 мм (6.74 дюйм)

* При каждом полном повороте

регулировочной гайки расстояние A

изменяется на 1.5 мм (0.06 дюйма).

Крутящий момент затяжки:

Контргайка:

42 Нм (4.2 м·кгс, 30 фут·фунт силы)

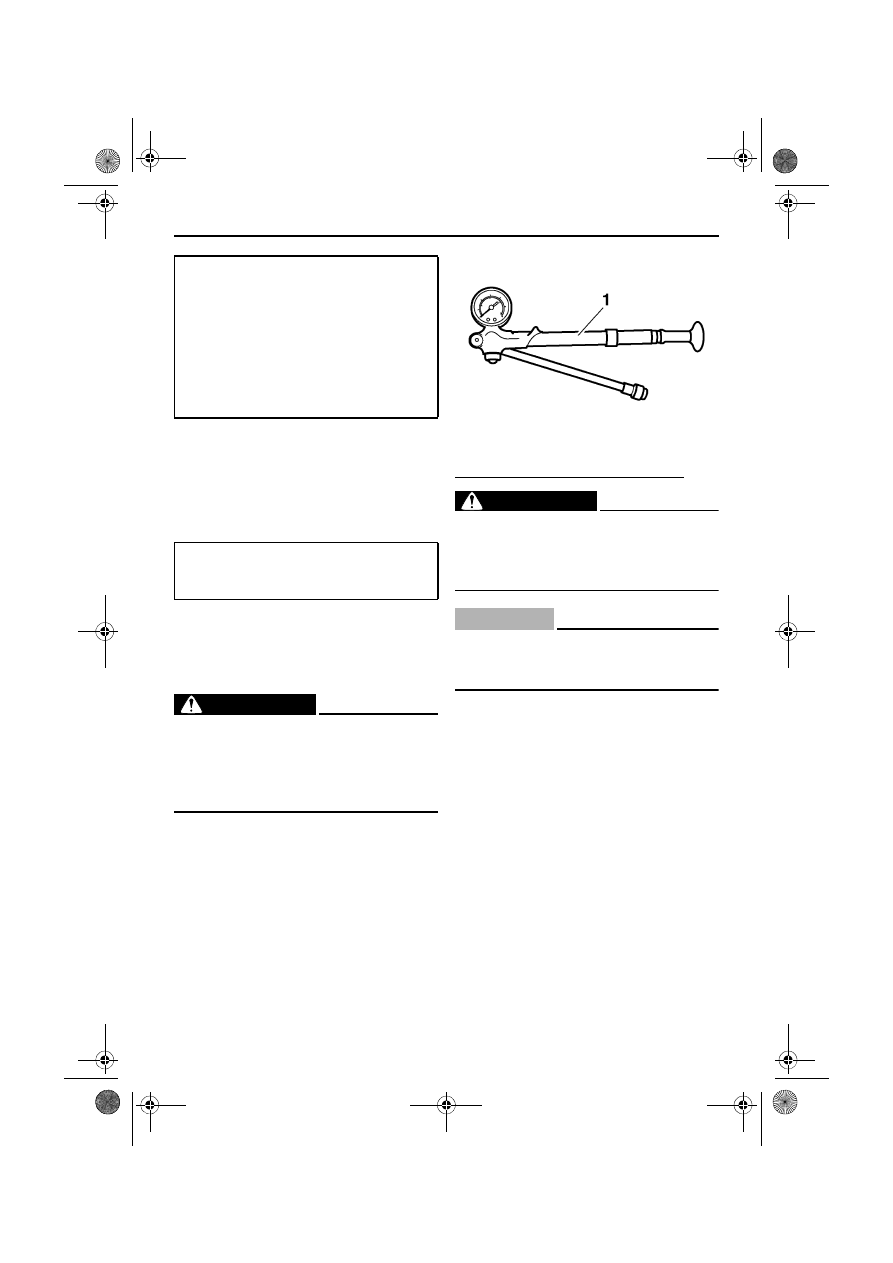

1. Насос амортизаторов

U8HKR4X0.book Page 37 Friday, June 8, 2012 12:00 PM

Контрольные функции

Заведите разъем шланга насоса
амортизаторов на пневматический клапан
амортизатора и затяните его примерно на
шесть оборотов, пока манометр насоса не
укажет давление. ВНИМАНИЕ: Не
перетягивайте разъем
пневматического клапана, так как это
приведет к повреждению уплотнения.

[XCS00721]

ПРИМЕЧАНИЕ

Если давление воздуха в амортизаторе
отсутствует, манометр покажет на нулевую
отметку.

Для повышения давления несколько раз
прокачайте насос. Давление должно
медленно возрастать. Если давление
возрастает быстро, убедитесь, что насос
правильно присоединен и затянут на
пневматическом клапане. Для понижения

давления воздуха нажмите на клапане
черную кнопку стравливания.
ВНИМАНИЕ: Не превышает 1034 кПа
(10.3 кгс/см², 150 psi).

[XCS00733]

ПРИМЕЧАНИЕ

Чтобы стравить давление из насоса и
амортизатора, нажмите кнопку наполовину и
удерживайте ее. Чтобы немного сбросить
давление, нажмите кнопку до упора и быстро
отпустите ее.

Отсоедините разъем шланга от
пневматического клапана.

1. Крышка пневматического клапана

1. Разъем шланга

1. Кнопка стравливания на клапане

Пределы давления воздуха:

FX10RTRS 345–1034 кПа (3.5–10.3

кгс/см², 50–150 psi)

Рекомендуемое давление воздуха:

FX10RTRS 621 кПа (6.2 кгс/см², 90

psi)

U8HKR4X0.book Page 38 Friday, June 8, 2012 12:00 PM

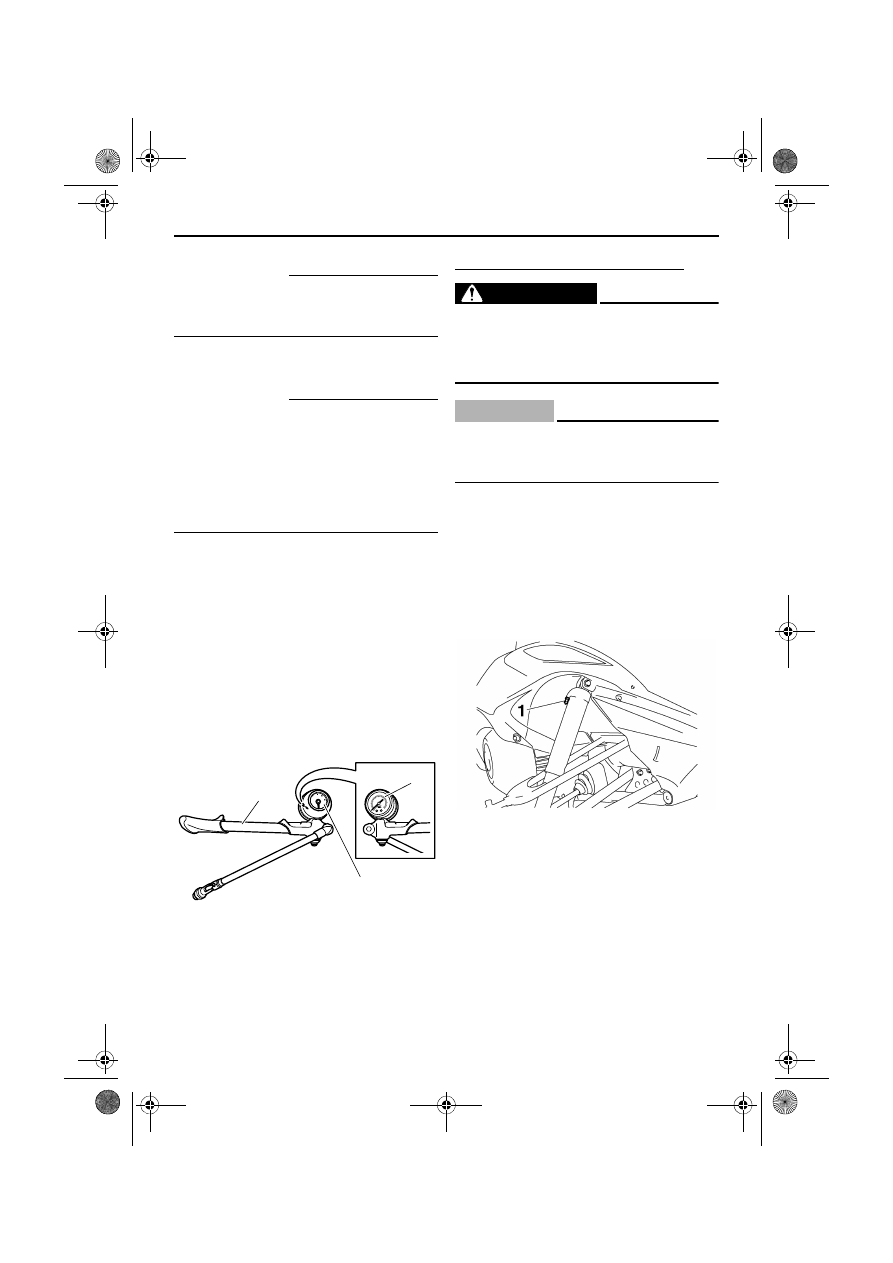

Контрольные функции

ПРИМЕЧАНИЕ

При отсоединении разъема может быть
слышен звук стравливаемого воздуха, но это
воздух из насоса, а не амортизатора.

Установите на место крышку
пневматического клапана.

ПРИМЕЧАНИЕ

Если передний амортизатор опускается
слишком низко или слишком сильно
откатывается на поворотах, увеличьте
давление воздуха на 34 кПа (0.3 кгс/см², 5 psi).
Если амортизатор слишком жесткий и
требуется более плавная езда, уменьшите
давление воздуха на 34 кПа (0.3 кгс/см², 5 psi).

FX10M53S/FX10M62S
В комплект снегохода входит насос
амортизаторов, с помощью которого
регулируется давление воздуха в
амортизаторах. На насосе имеется манометр.
С одной стороны манометра имеется шкала
для измерения низкого давления, а с другой
стороны имеется шкала для измерения
высокого давления. Для регулировки
передних амортизаторов используйте шкалу
низкого давления.

Чтобы отрегулировать давление воздуха

ОСТОРОЖНО

XWS00621

ВНИМАНИЕ

XCS00710

Перед регулировкой давления воздуха в
амортизаторах убедитесь, что они не
нагружены и полностью раздвинуты.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

Поднимите переднюю часть снегохода и
установите ее на подходящую опору,
чтобы лыжи оторвались от земли.

Снимите с амортизатора крышку
пневматического клапана.

Заведите разъем шланга насоса
амортизаторов на пневматический клапан
амортизатора и затяните его примерно на
шесть оборотов, пока манометр насоса не
укажет давление, а затем поднимите
рычаг фиксатора разъема шланга вверх.
ВНИМАНИЕ: Не перетягивайте разъем
пневматического клапана, так как это
приведет к повреждению уплотнения.

[XCS00721]

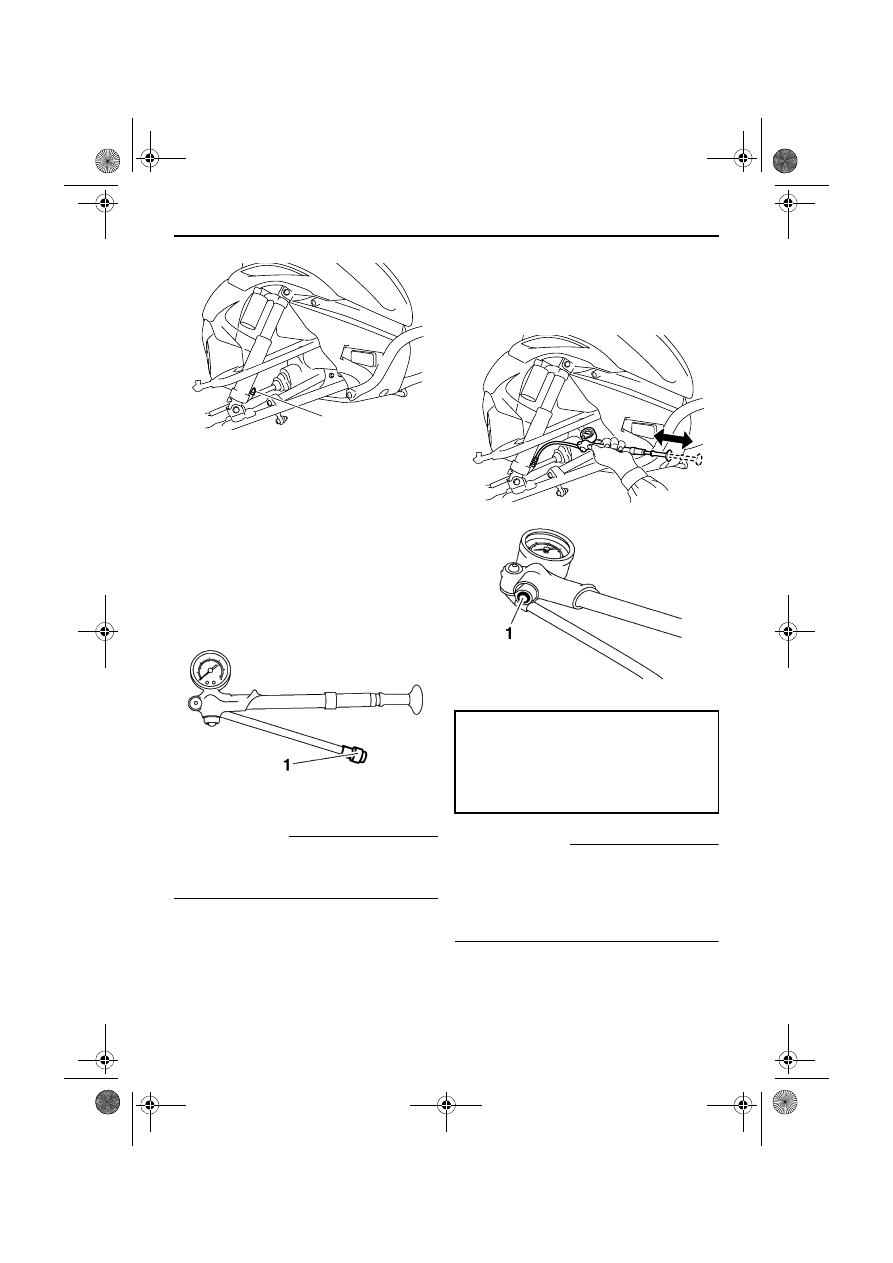

1. Насос амортизаторов
2. Манометр (шкала низкого давления)
3. Манометр (шкала высокого давления)

150

200

250

bar

psi

RACING SHO

1. Крышка пневматического клапана

U8HKR4X0.book Page 39 Friday, June 8, 2012 12:00 PM
