Контрольные функции

28

ВНИМАНИЕ

XCS00041

Не используйте двигатель в случае его
перегрева.

XSU12686

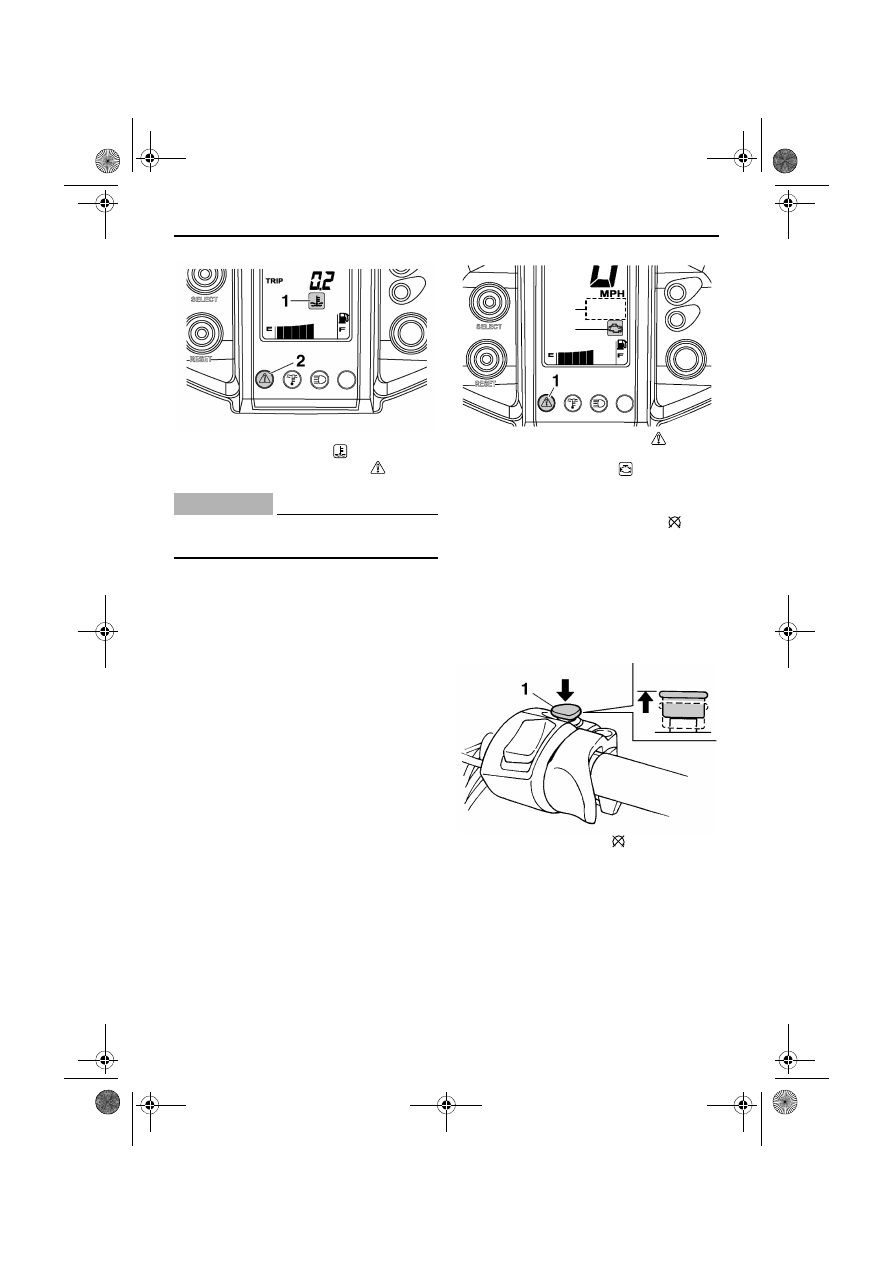

Устройство самодиагностики

Данная модель оборудована устройством
самодиагностики для различных
электрических цепей.
Если в одной из этих цепей обнаружена
неисправность, то предупреждающий
индикатор о неисправности двигателя и лампа
аварийной сигнализации начинают мигать, а
затем на приборной панели начинает мигать
код ошибки. Запишите код ошибки, затем в
максимально короткий срок предоставьте
снегоход дилеру фирмы Yamaha для
технического осмотра. ВНИМАНИЕ: При
появлении кода ошибки не используйте
двигатель дольше, чем это необходимо,
чтобы избежать его повреждения.

 [XCS00820]

XSU10531

Выключатель двигателя “ ”

Выключатель двигателя служит для остановки
двигателя в экстренной ситуации. Просто
нажмите выключатель двигателя для его
остановки. Для запуска двигателя вытяните
выключатель двигателя и продолжите его
запуск. (Порядок запуска двигателя см. на стр.
53.)

Во время нескольких первых поездок
попрактикуйтесь в применении этого
выключателя, чтобы в экстренной ситуации
Вы могли быстро среагировать.

1. Предупреждающий индикатор перегрева

охлаждающей жидкости “

”

2. Лампа аварийной сигнализации “

”

1. Лампа аварийной сигнализации “

”

2. Предупреждающий индикатор о

неисправности двигателя “

”

3. Дисплей кода ошибки

1. Выключатель двигателя “

”

3
2

U8HKR4X0.book  Page 28  Friday, June 8, 2012  12:00 PM

Контрольные функции

29

XSU10661

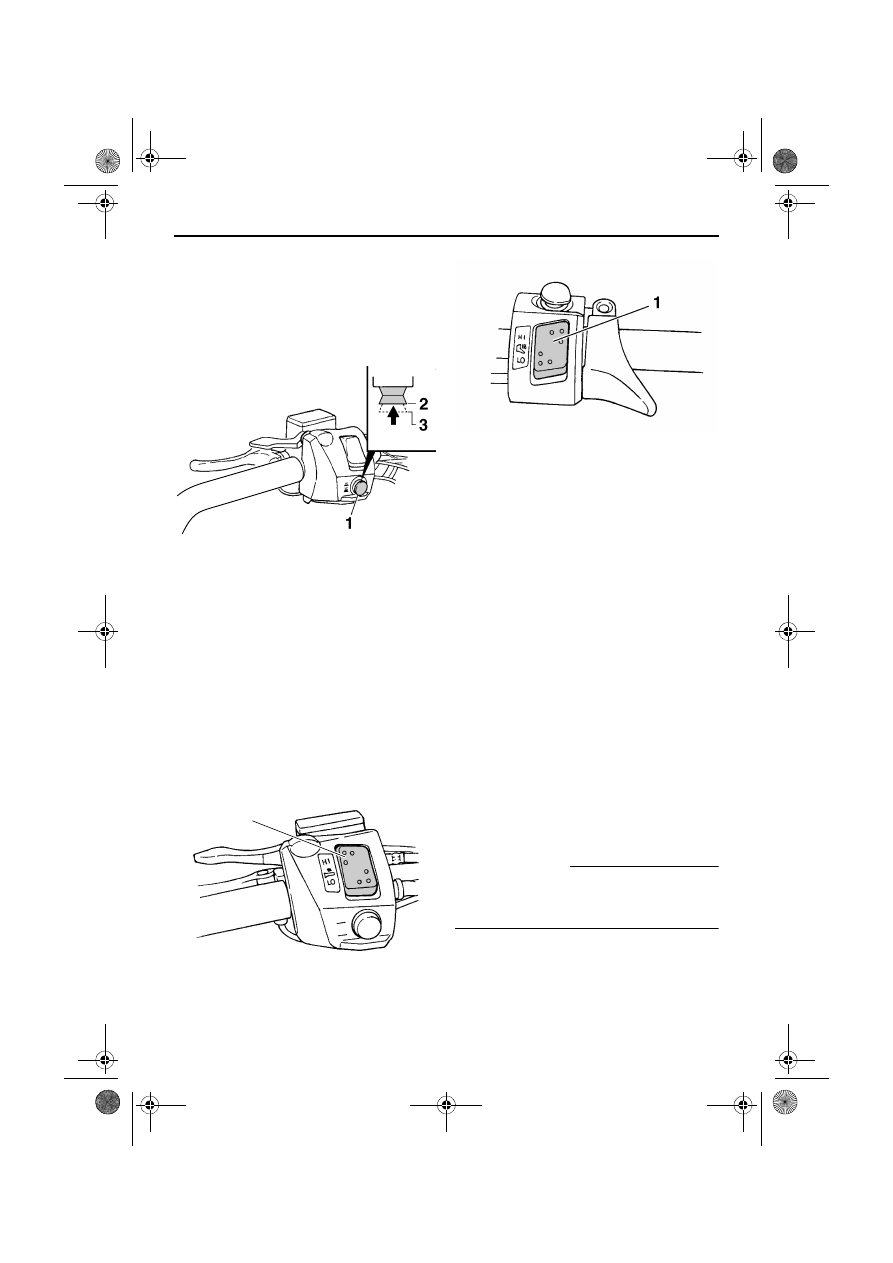

Переключатель дальнего и
ближнего света фар “LIGHTS”

Нажимайте на этот переключатель для
переключения фар на дальний свет “HI” или на
ближний свет “LO”.

XSU12654

Регулятор обогрева
рукояток/механизма обогрева
рычага управления дроссельной
заслонкой

Регуляторы обогрева рукояток и рычага
управления дроссельной заслонкой управляют
соответственно электрообогревом рукояток
руля и рычага управления дроссельной
заслонкой.

Для повышения температуры

Для повышения температуры нажимайте на
участок соответствующего регулятора с
надписью “HI”.

Для понижения температуры

Для понижения температуры нажимайте на
соответствующий участок с надписью “LO”.
Более подробная информация приведена в
разделе “Указатель уровня топлива и
индикатор уровня обогрева рукояток/рычага
управления дроссельной заслонкой” на стр.
24.

XSU10696

Гнездо для подключения к
источнику постоянного тока
(FX10M53S/FX10M62S)

Гнездо для подключения к источнику
постоянного тока находится на передней
панели и может использоваться для
аксессуаров.

ПРИМЕЧАНИЕ

Гнездо подключения к источнику постоянного
тока может работать только при включенном
двигателе.

Для использования гнезда для
подключения к источнику постоянного
тока

1.

Запустите двигатель.

1. Переключатель дальнего и ближнего света

фар “LIGHTS”

2. Дальний свет “HI”
3. Ближний свет “LO”

1. Регулятор обогрева рукояток

1

1. Регулятор обогрева рычага управления

дроссельной заслонкой

U8HKR4X0.book  Page 29  Friday, June 8, 2012  12:00 PM

Контрольные функции

30

2.

Откройте крышку гнезда для
подключения к источнику постоянного
тока, и вставьте разъем электропитания
аксессуара в гнездо.

3.

После использования гнезда для
подключения к источнику постоянного
тока не забудьте вынуть из гнезда разъем
электропитания аксессуара и закрыть
крышку.

ВНИМАНИЕ

XCS00122

●

Во избежание перегрузки цепи или
возможного перегорания предохранителя
не используйте аксессуары с
номинальной мощностью,
превосходящей установленный
максимум для гнезда подключения к
источнику постоянного тока.
(Рекомендованную амперную нагрузку
предохранителя см. на стр. 99.)

●

Не пользуйтесь прикуривателем или
другим аксессуаром с разъемом, который
нагревается — это может привести к
повреждению гнезда.

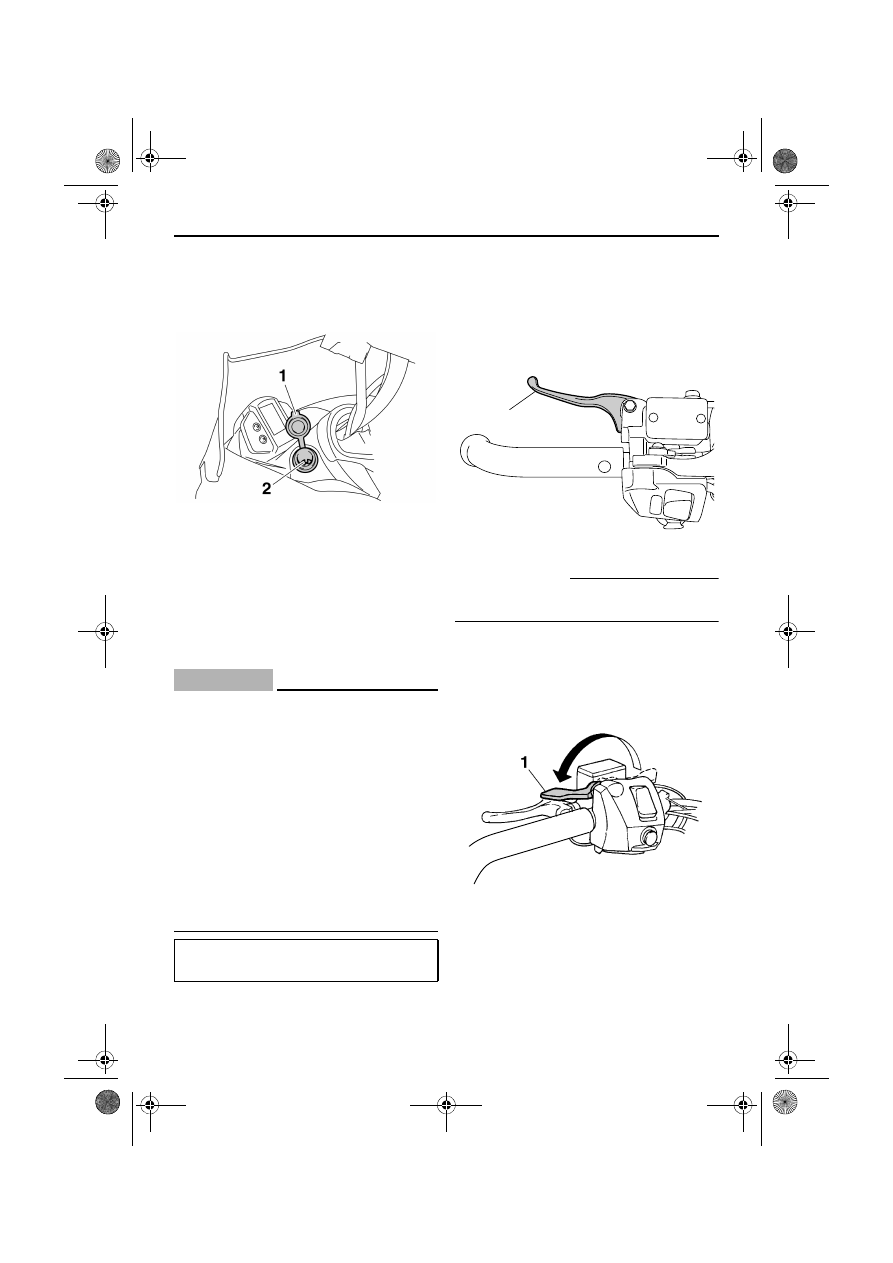

XSU14370

Рычаг тормоза

Остановка снегохода осуществляется
торможением всей системы привода.
Для остановки снегохода нажмите на рычаг
тормоза в направлении рукоятки руля.

ПРИМЕЧАНИЕ

При нажатии на рычаг тормоза загорается
сигнал торможения.

XSU10581

Рычаг стояночного тормоза

При парковке снегохода или перед пуском
двигателя поставьте снегоход на стояночный
тормоз, переместив рычаг тормоза влево.

Для снятия снегохода со стояночного тормоза
переместите рычаг стояночного тормоза
вправо.

1. Крышка гнезда для подключения к

источнику постоянного тока

2. Гнездо для подключения к источнику

постоянного тока

Максимум номинальной мощности:

ПОСТ. ТОК 12 В, 2.5 А (30 Вт)

1. Рычаг тормоза

1. Рычаг стояночного тормоза

1

U8HKR4X0.book  Page 30  Friday, June 8, 2012  12:00 PM

Контрольные функции

31

XSU13032

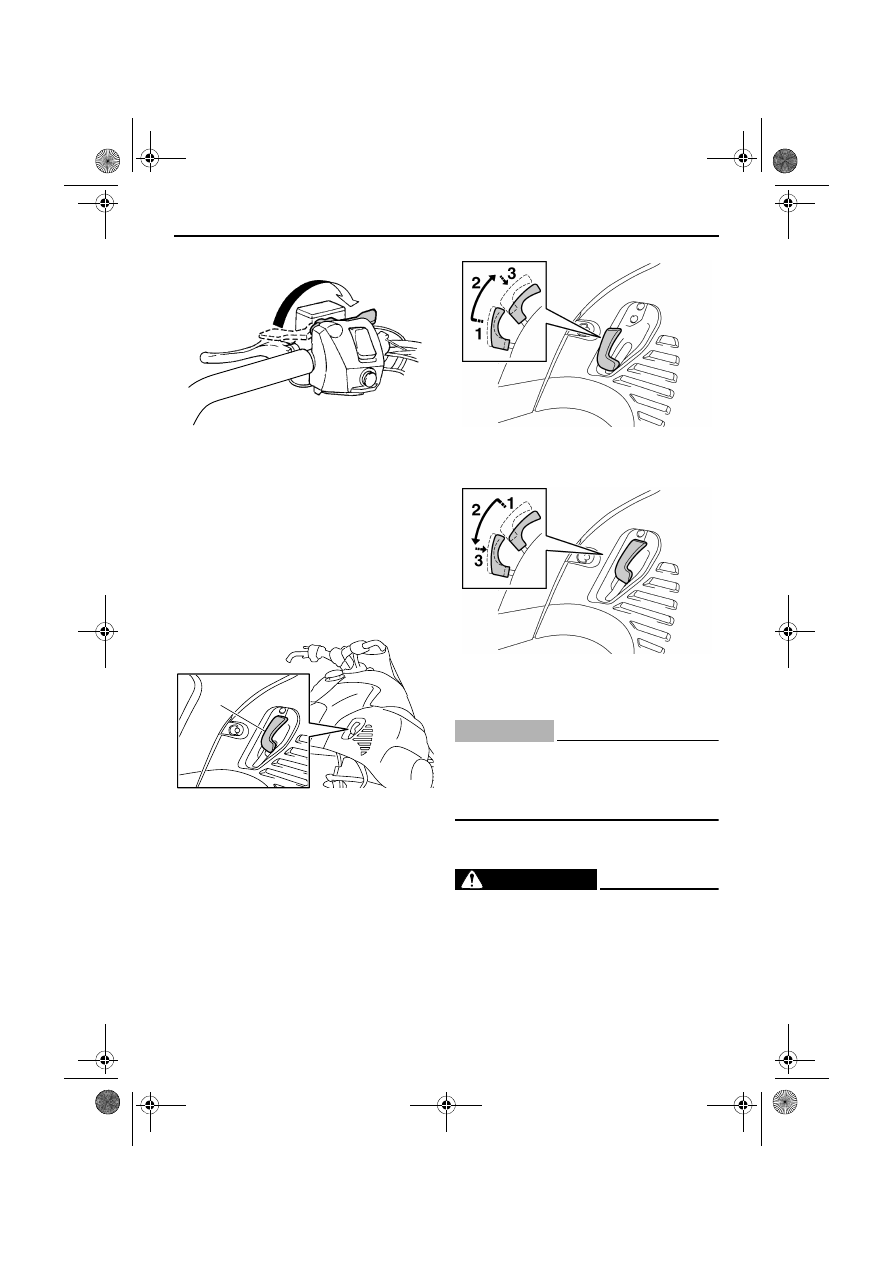

Рычаг переключения передач

Рычаг переключения передач предназначен
для выбора направления движения снегохода
— вперед или назад. До переключения
дождитесь полной остановки снегохода с
работающим на холостом ходу двигателем.
Потяните рычаг переключения передач,
переместите его в положение “FWD” или
“REV” до упора, а затем нажмите на него.

ВНИМАНИЕ

XCS00072

Не переключайте рычаг переключения
передач во время движения снегохода, в
противном случае может быть повреждена
цепь привода.

XSU12735

Кожух привода

ОСТОРОЖНО

XWS00402

●

Прикосновение к вращающимся
клиновому ремню или деталям сцепления
может стать причиной тяжелой травмы
или гибели. Никогда не включайте
двигатель, если снят кожух привода.

1. Рычаг переключения передач

1

1. Потяните.
2. Переместите на “FWD” (вперед).
3. Вдавить.

1. Потяните.
2. Переместите на “REV” (назад).
3. Вдавить.
