Контрольные функции

16

●

цифровой спидометр (показывает скорость
движения)

●

счетчик пробега (показывает полный пробег
снегохода)

●

счетчик пройденного пути (показывает
расстояние, пройденное с момента
последнего обнуления показаний)

●

предупреждающие индикаторы
(отображают предупреждающие сообщения
системы самодиагностики, сообщения о
перегреве охлаждающей жидкости, низком
уровне топлива и низком уровне масла)

●

указатель уровня топлива (показывает
количество оставшегося в баке топлива)

●

индикатор уровня обогрева рукояток/рычага
управления дроссельной заслонкой
(показывает уровень обогрева рукояток или
рычага управления дроссельной заслонкой)

Сразу после пуска двигателя один раз качается
стрелка тахометра, загораются и гаснут
индикаторная лампа низкой температуры
охлаждающей жидкости, лампа аварийной
сигнализации и все сегменты приборной
панели.

Сначала в течение 5 секунд отображается
уровень обогрева рукояток, после чего
дисплей переключается на отображение
уровня топлива.

Режимы работы счетчика пробега и
счетчика пройденного пути

Нажатие кнопки выбора/сброса переключает
режимы дисплея между показаниями счетчика
пробега “ODO” и счетчика пройденного пути
“TRIP”.
Для сброса показаний счетчика пройденного
пути нажмите во время отображения
показаний счетчика кнопку выбора/сброса и
удерживайте ее не менее одной секунды.

ПРИМЕЧАНИЕ:

Для переключения показаний спидометра,
счетчика пробега и счетчика пройденного пути
из километров в мили и наоборот выберите
после остановки снегохода режим счетчика
пробега “ODO”, а затем нажмите кнопку
выбора/сброса и удерживайте ее не менее 10
секунд.

XSU10410

Индикаторная лампа дальнего

света фар  “

”

При включении дальнего света загорается
индикаторная лампа дальнего света фар.
(Описание работы переключателя дальнего и
ближнего света фар приведено на стр. 21.)

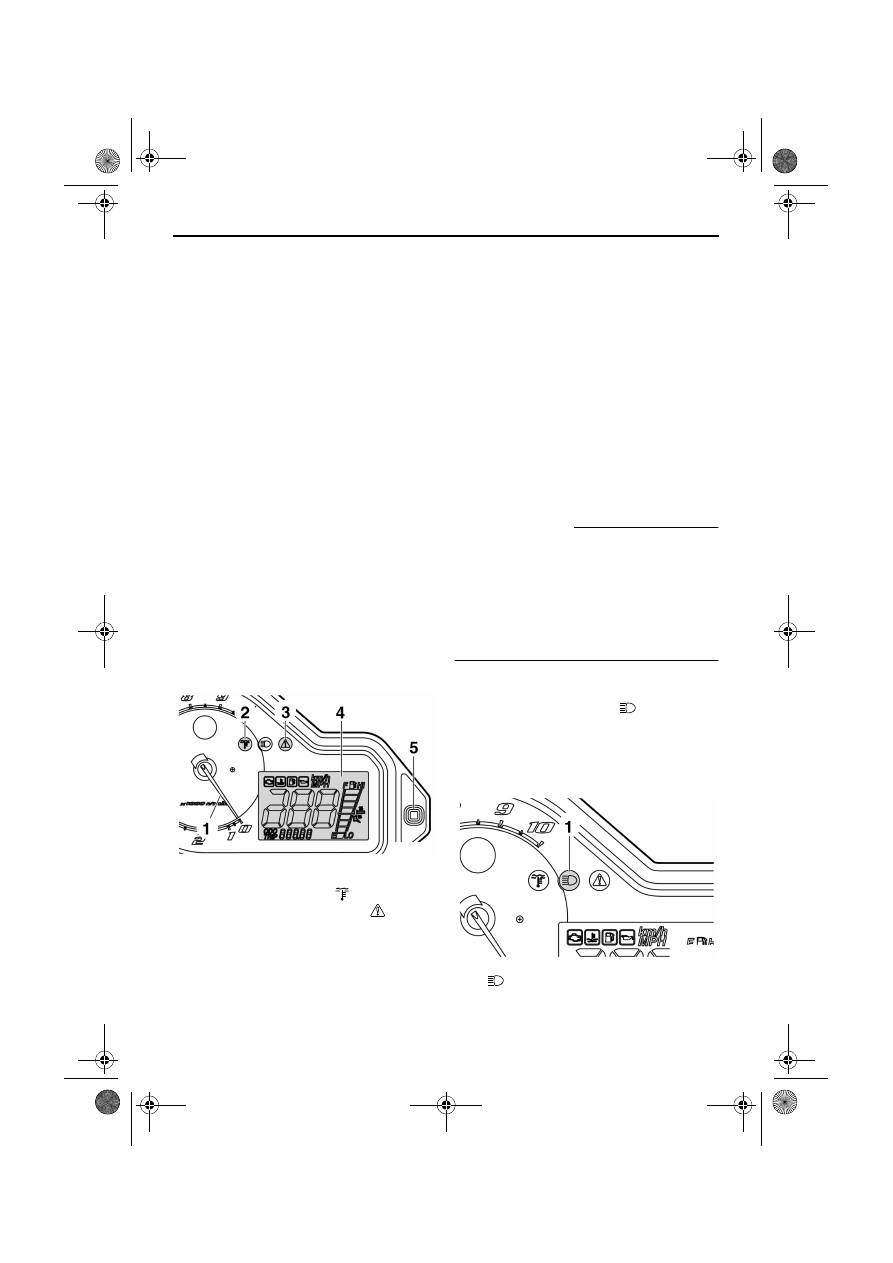

1. Тахометр
2. Индикаторная лампа низкой температуры

охлаждающей жидкости  “

”

3. Лампа аварийной сигнализации  “

”

4. Приборная панель
5. Кнопка выбора/сброса

1. Индикаторная лампа дальнего света фар

“

”

U8GSR1X0.book  Page 16  Wednesday, March 14, 2007  12:42 PM

Контрольные функции

17

XSU10481

Индикаторная лампа низкой

температуры охлаждающей

жидкости  “ ”

Индикаторная лампа низкой температуры
охлаждающей жидкости загорается при
низкой температуре охлаждающей жидкости и
информирует водителя о необходимости
прогрева снегохода. После запуска двигателя
прогревайте его до тех пор, пока эта лампа не
погаснет.

После того, как индикаторная лампа погаснет,
снегоход можно эксплуатировать в обычном
режиме.

ПРИМЕЧАНИЕ:

Если горит индикаторная лампа низкой
температуры охлаждающей жидкости, ведите
снегоход на малой скорости. При слишком
высоких оборотах двигателя, начинают
медленно мигать лампа аварийной
сигнализации, предупреждающий индикатор
системы самодиагностики и двузначный код
“86” на дисплее счетчика пробега/счетчика
пройденного пути. Когда это происходит,
максимальная частота вращения двигателя
ради его защиты уменьшается.

XSU10421

Указатель уровня топлива и

индикатор уровня обогрева

рукояток/рычага управления

дроссельной заслонкой

Указатель уровня топлива и индикатор уровня
обогрева рукояток/рычага управления
дроссельной заслонкой имеют восемь
сегментов, показывающих количество
оставшегося в топливном баке топлива и
уровень нагрева рукояток или рычага
управления дроссельной заслонкой.

Указатель уровня топлива

По мере расхода топлива сегменты на дисплее
гаснут, пока уровень не опустится до
последнего сегмента “E” (Empty[Пусто]).
Когда до “E” останется только один сегмент,
загорятся предупреждающий индикатор
низкого уровня топлива и лампа аварийной
сигнализации.

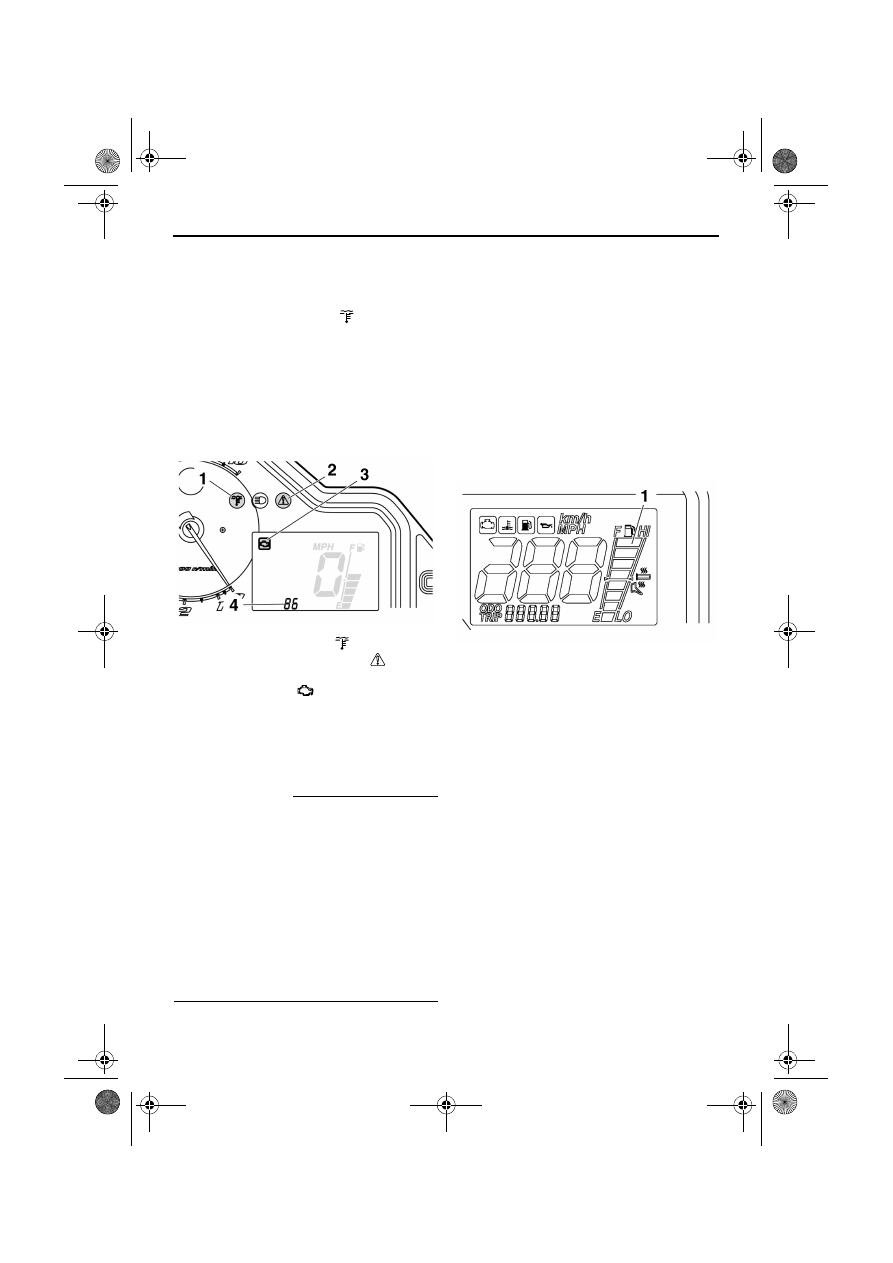

1. Индикаторная лампа низкой температуры

охлаждающей жидкости  “

”

2. Лампа аварийной сигнализации  “

”

3. Предупреждающий индикатор системы

самодиагностики  “

”

4. Двузначный код “86”

1. Указатель уровня топлива и индикатор

уровня обогрева рукояток/рычага управления
дроссельной заслонкой

U8GSR1X0.book  Page 17  Wednesday, March 14, 2007  12:42 PM

Контрольные функции

18

Если загорятся предупреждающий индикатор
низкого уровня топлива и лампа аварийной
сигнализации, при первой возможности
заправьте топливный бак.

ПРИМЕЧАНИЕ:

Поскольку показания указателя уровня
топлива меняются при движении снегохода и
зависят от угла его наклона, для обеспечения
точности считываемых показаний
неподвижный снегоход должен находиться на
ровной поверхности.

Индикатор уровня обогрева
рукояток/рычага управления
дроссельной заслонкой

При нажатии регулятора обогрева рукояток
загорается индикатор их нагрева, а дисплей
переключается в режим отображения
соответствующего уровня нагрева.
При нажатии регулятора рычага управления
дроссельной заслонкой загорается индикатор
его нагрева, а дисплей переключается в режим
отображения соответствующего уровня
нагрева.

ПРИМЕЧАНИЕ:

●

После отпускания регулятора обогрева
рукояток/рычага управления дроссельной
заслонкой уровень обогрева
рукояток/рычага управления дроссельной

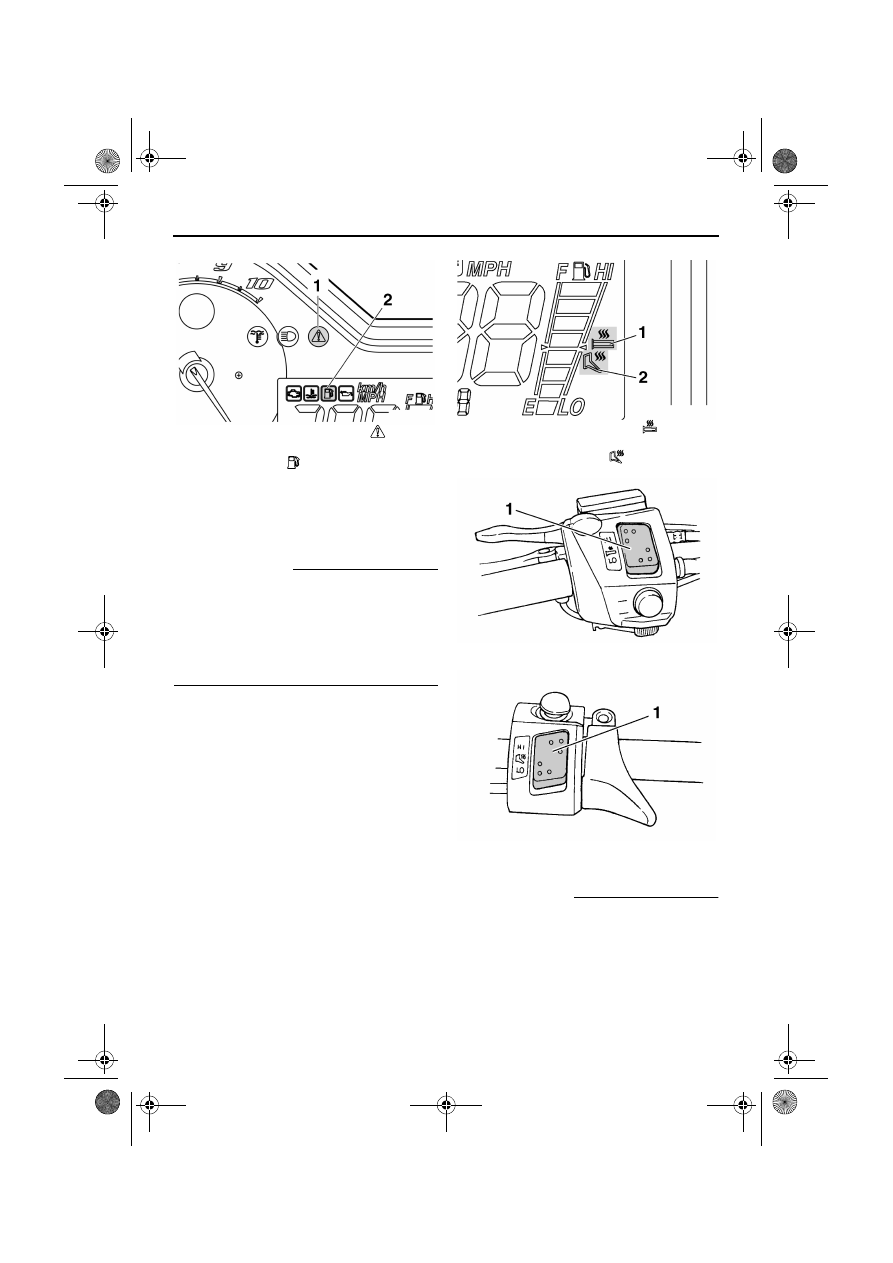

1. Лампа аварийной сигнализации  “

”

2. Предупреждающий индикатор низкого

уровня топлива  “

”

1. Индикатор обогрева рукояток  “

”

2. Индикатор обогрева рычага управления

дроссельной заслонкой  “

”

1. Регулятор обогрева рукояток

1. Регулятор обогрева рычага управления

дроссельной заслонкой

U8GSR1X0.book  Page 18  Wednesday, March 14, 2007  12:42 PM

Контрольные функции

19

заслонкой отображается в течения 5 секунд,
а затем дисплей переключается в режим
отображения уровня топлива.

●

Когда регулировка обогрева
рукояток/рычага управления дроссельной
заслонкой достигает максимального уровня,
верхний сегмент индикатора уровня
обогрева рукояток/рычага управления
дроссельной заслонкой мигает один раз.
Когда регулировка обогрева
рукояток/рычага управления дроссельной
заслонкой достигает минимального уровня,
один раз мигает нижний сегмент индикатора
уровня обогрева рукояток/рычага
управления дроссельной заслонкой.

●

Когда включается двигатель, задаются те
уровни обогрева рукояток/рычага
управления дроссельной заслонкой,
которые были установлены при выключении
двигателя.

XSU10450

Предупреждающий индикатор

низкого уровня топлива  “ ”

Предупреждающий индикатор низкого уровня
топлива сообщает о неисправности того или
иного датчика, разомкнутом контакте в
соединении проводов, обрыве провода или
коротком замыкании при обнаружении
указанных неисправностей устройством
самодиагностики снегохода.
При обнаружении вышеперечисленных
неисправностей предупреждающий индикатор
низкого уровня топлива, лампа аварийной
сигнализации и все сегменты указателя уровня
топлива начинают непрерывно мигать.
Если такое произойдет, в максимально
короткий срок предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.

XSU10460

Предупреждающий индикатор

низкого уровня масла  “

”

При низком уровне масла в двигателе
загораются предупреждающий индикатор
низкого уровня масла и лампа аварийной
сигнализации.

Если загораются предупреждающий
индикатор низкого уровня масла и лампа
аварийной сигнализации, поместите снегоход
на ровную поверхность и дайте ему поработать
на холостом ходу в течение одной минуты.
Если предупреждающий индикатор низкого
уровня масла и лампа аварийной сигнализации
гаснет, значит, уровень масла достаточен, но
близок к минимуму. Долейте масло при
первой возможности.

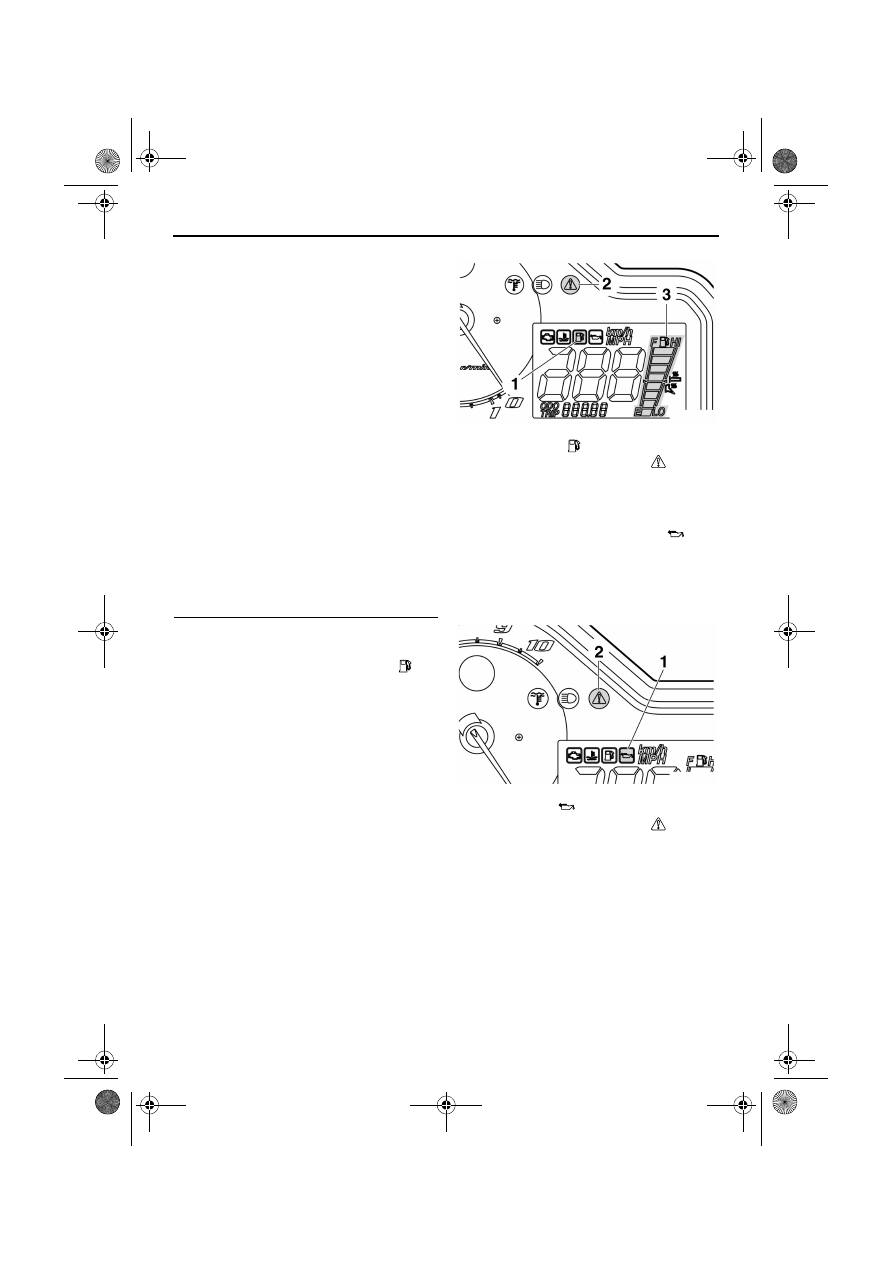

1. Предупреждающий индикатор низкого

уровня топлива  “

”

2. Лампа аварийной сигнализации  “

”

3. Указатель уровня топлива

1. Предупреждающий индикатор низкого

уровня масла  “

”

2. Лампа аварийной сигнализации  “

”
