Снегоход Yamaha VK10. Руководство - часть 4

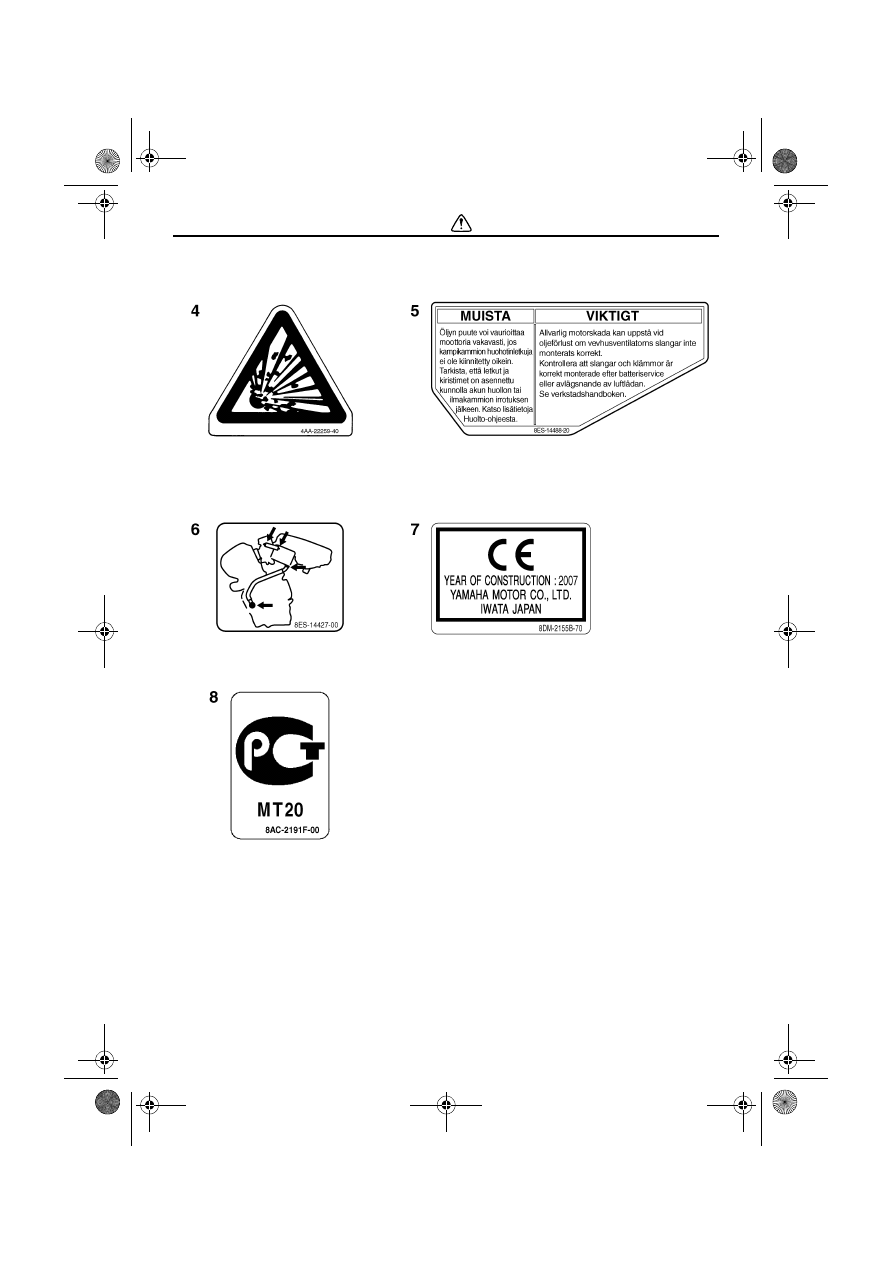

Правила безопасности

8

Для РОССИИ

U8GSR1X0.book  Page 8  Wednesday, March 14, 2007  12:42 PM

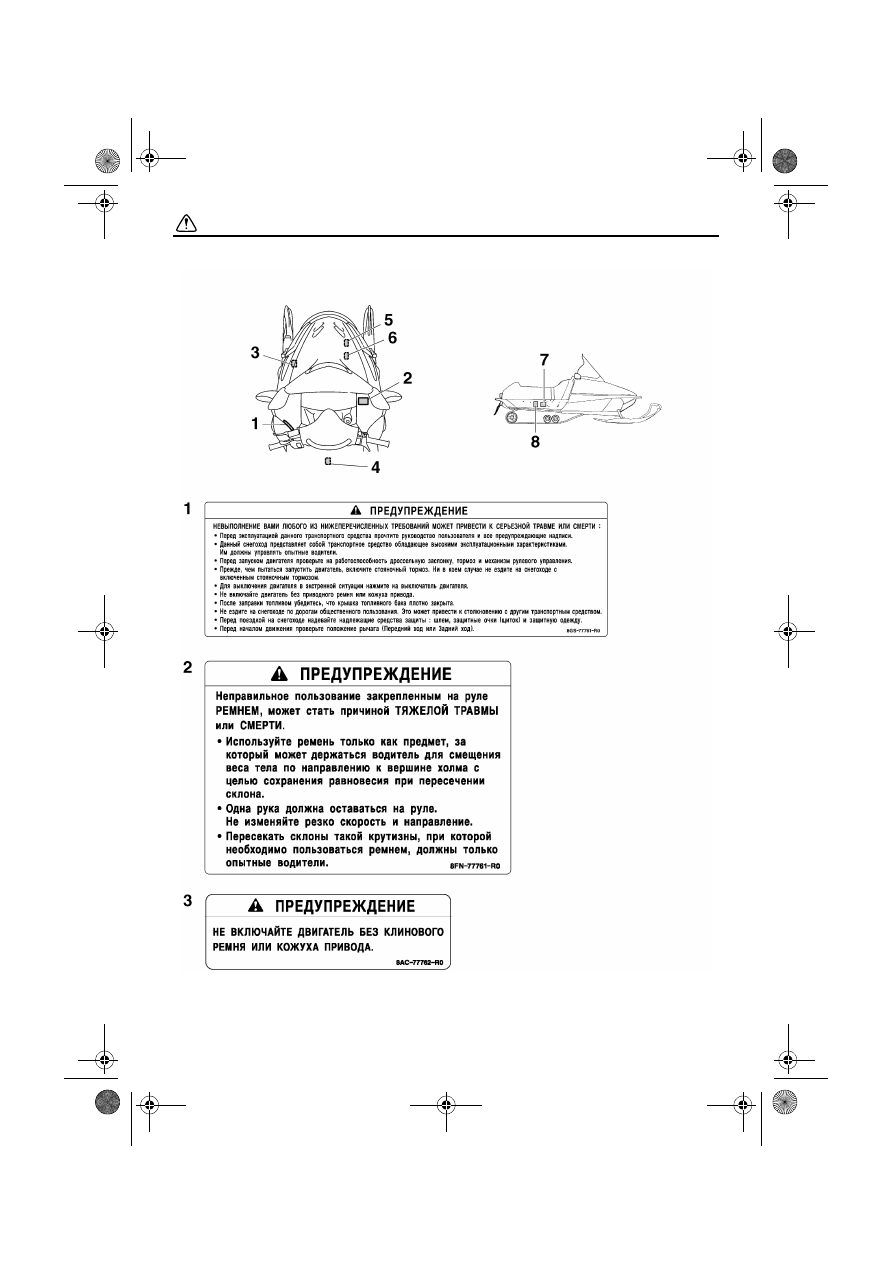

Правила безопасности

9

U8GSR1X0.book  Page 9  Wednesday, March 14, 2007  12:42 PM

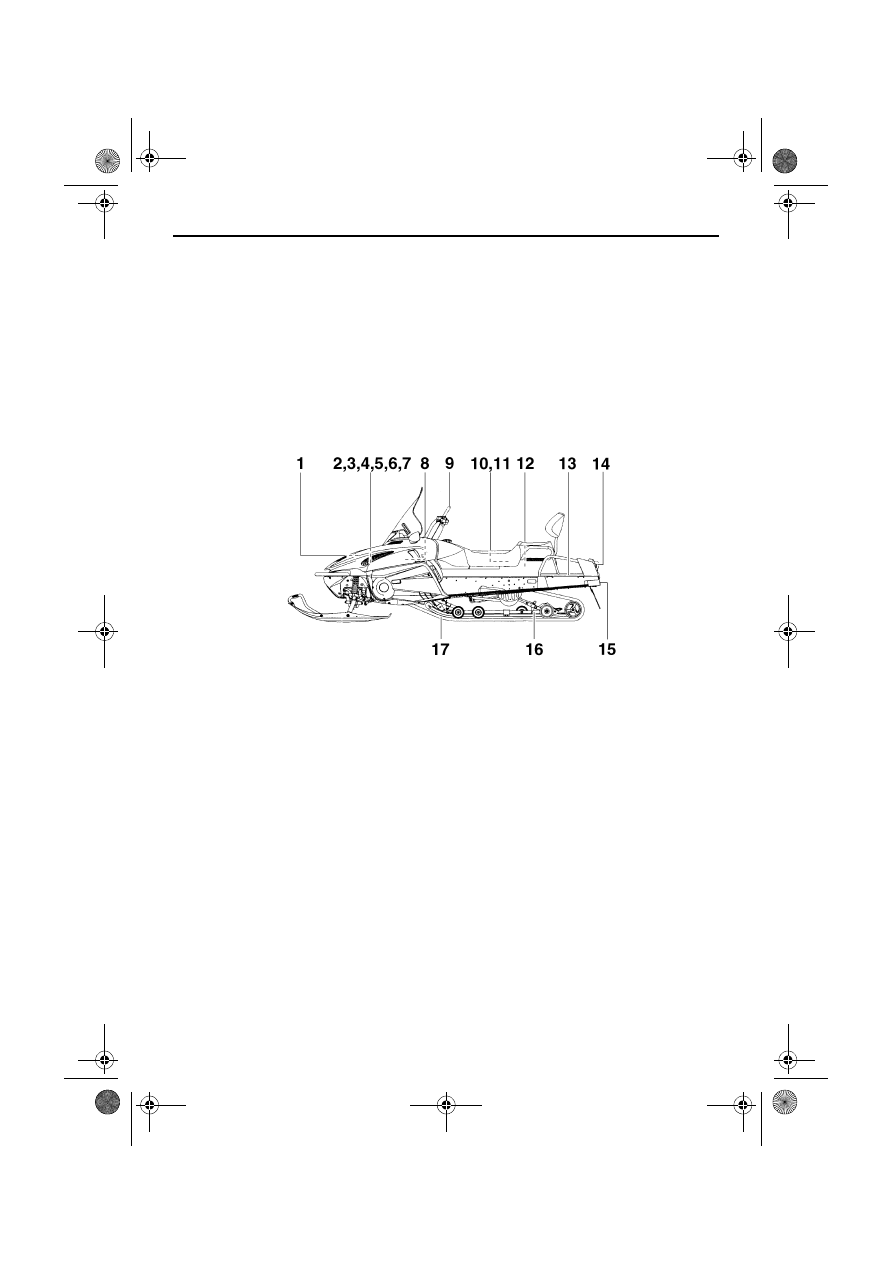

Описание

10

XSU10260

1. Воздушный фильтр
2. Аккумуляторная батарея
3. Бачок охлаждающей жидкости
4. Коробка предохранителей
5. Стопорный винт дроссельной заслонки
6. Главный предохранитель
7. Крышка маслоналивного патрубка
8. Держатель клинового ремня
9. Ремень

10. Багажный отсек
11. Комплект инструментов

12. Переключатель обогрева рукояток для

пассажира

13. Задний багажник
14. Задний фонарь/сигнал торможения
15. Тягово-сцепное устройство (КАНАДЫ)

(РОССИЯ)

16. Подвеска направляющей
17. Приводная гусеница

U8GSR1X0.book  Page 10  Wednesday, March 14, 2007  12:42 PM

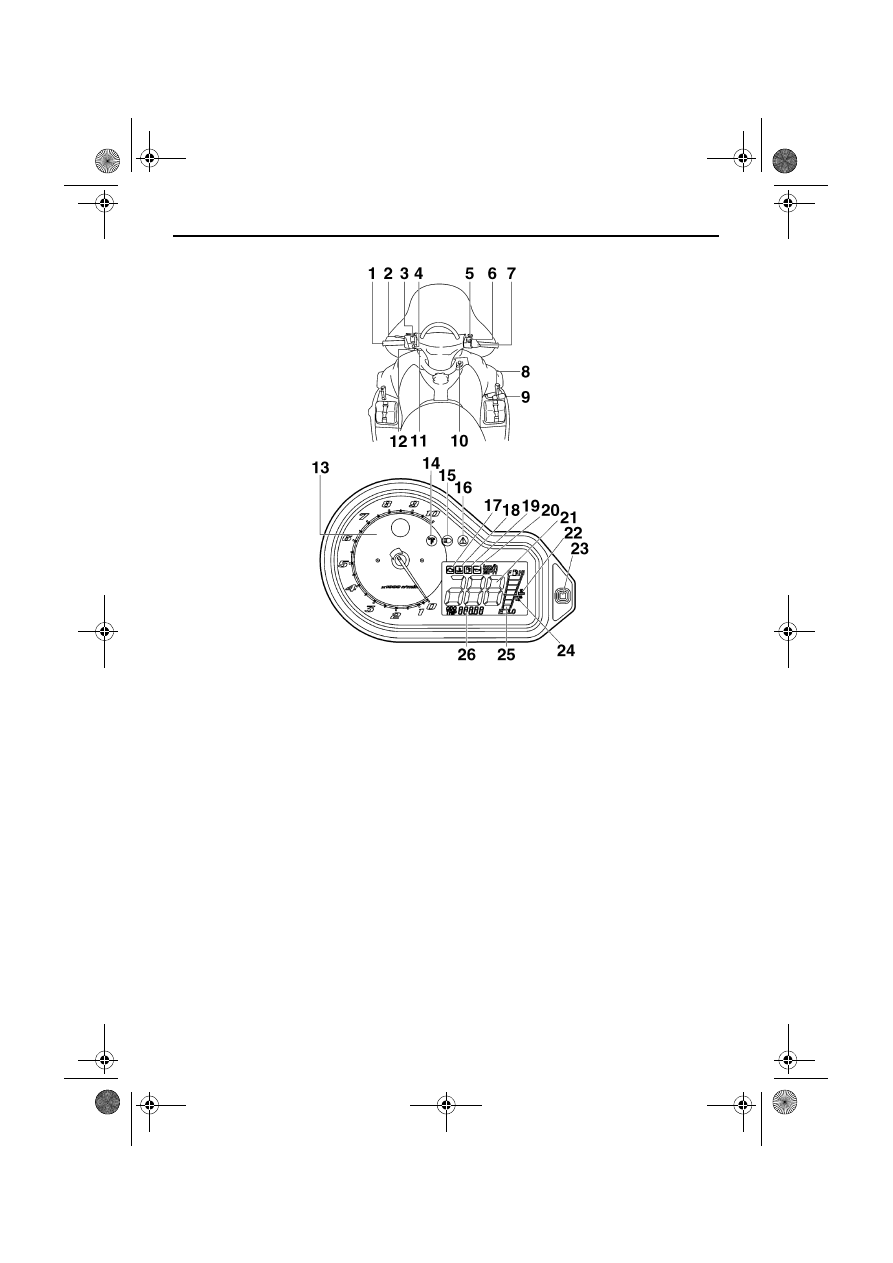

Описание

11

1. Рычаг тормоза
2. Рычаг стояночного тормоза
3. Регулятор обогрева рукояток
4. Переключатель дальнего и ближнего света

фар

5. Выключатель двигателя
6. Регулятор обогрева рычага управления

дроссельной заслонкой

7. Рычаг дроссельной заслонки
8. Замок капота
9. Рычаг переключения передач

10. Главный переключатель
11. Гнездо для подключения к источнику

постоянного тока

12. Рычажок обогатителя топливной смеси

(choke)

13. Тахометр
14. Индикаторная лампа низкой температуры

охлаждающей жидкости

15. Индикаторная лампа дальнего света фар
16. Лампа аварийной сигнализации

17. Предупреждающий индикатор системы

самодиагностики

18. Предупреждающий индикатор перегрева

охлаждающей жидкости

19. Предупреждающий индикатор низкого

уровня топлива

20. Предупреждающий индикатор низкого

уровня масла

21. Спидометр
22. Индикатор обогрева рукояток
23. Кнопка выбора/сброса
24. Индикатор обогрева рычага управления

дроссельной заслонкой

25. Указатель уровня топлива и индикатор

уровня обогрева рукояток/рычага управления
дроссельной заслонкой

26. Счетчик пробега/счетчик пройденного пути

U8GSR1X0.book  Page 11  Wednesday, March 14, 2007  12:42 PM
