Снегоход Yamaha VK10. Руководство - часть 7

Контрольные функции

Если предупреждающий индикатор низкого
уровня масла и лампа аварийной сигнализации
не гаснет, проверьте уровень масла в масляном
баке (см. стр. 55 с указанием порядка проверки
уровня моторного масла) и при
необходимости долейте масло.

XSU10510

Предупреждающий индикатор

перегрева охлаждающей

жидкости “ ”

Если двигатель перегревается, загораются
предупреждающий индикатор перегрева
охлаждающей жидкости и лампа аварийной
сигнализации. Если это произойдет,
немедленно выключите двигатель и дайте ему
остыть, после чего проверьте уровень
охлаждающей жидкости в бачке. (Порядок
проверки см. на стр. 20.)

ОСТОРОЖНО:

XCS00040

Обязательно выключайте двигатель в
случае его перегрева.

XSU10522

Устройство самодиагностики

Данная модель оборудована устройством
самодиагностики для различных
электрических цепей.
При неисправности одной из этих цепей
начинают мигать предупреждающий
индикатор системы самодиагностики и лампа

аварийной сигнализации, а затем начинает
медленно мигать двузначный код ошибки на
дисплее счетчика пробега/счетчика
пройденного пути.

ПРЕДУПРЕЖДЕНИЕ

XWS00052

●

Если во время работы двигателя
начинают непрерывно мигать
предупреждающий индикатор системы
самодиагностики и лампа аварийной
сигнализации и отображается код
ошибки, то причиной могут служить
неисправности электрических цепей,
разъемов и т.д.

●

Выключите двигатель и дайте ему
остыть. После этого убедитесь в
исправности электрических цепей,
разъемов и.т.п. в отсеке двигателя.

●

Если предупреждающий индикатор
системы самодиагностики и лампа
аварийной сигнализации мигают после
повторного запуска двигателя, запомните
код ошибки и в максимально короткий
срок предоставьте снегоход дилеру
фирмы Yamaha для технического
осмотра.

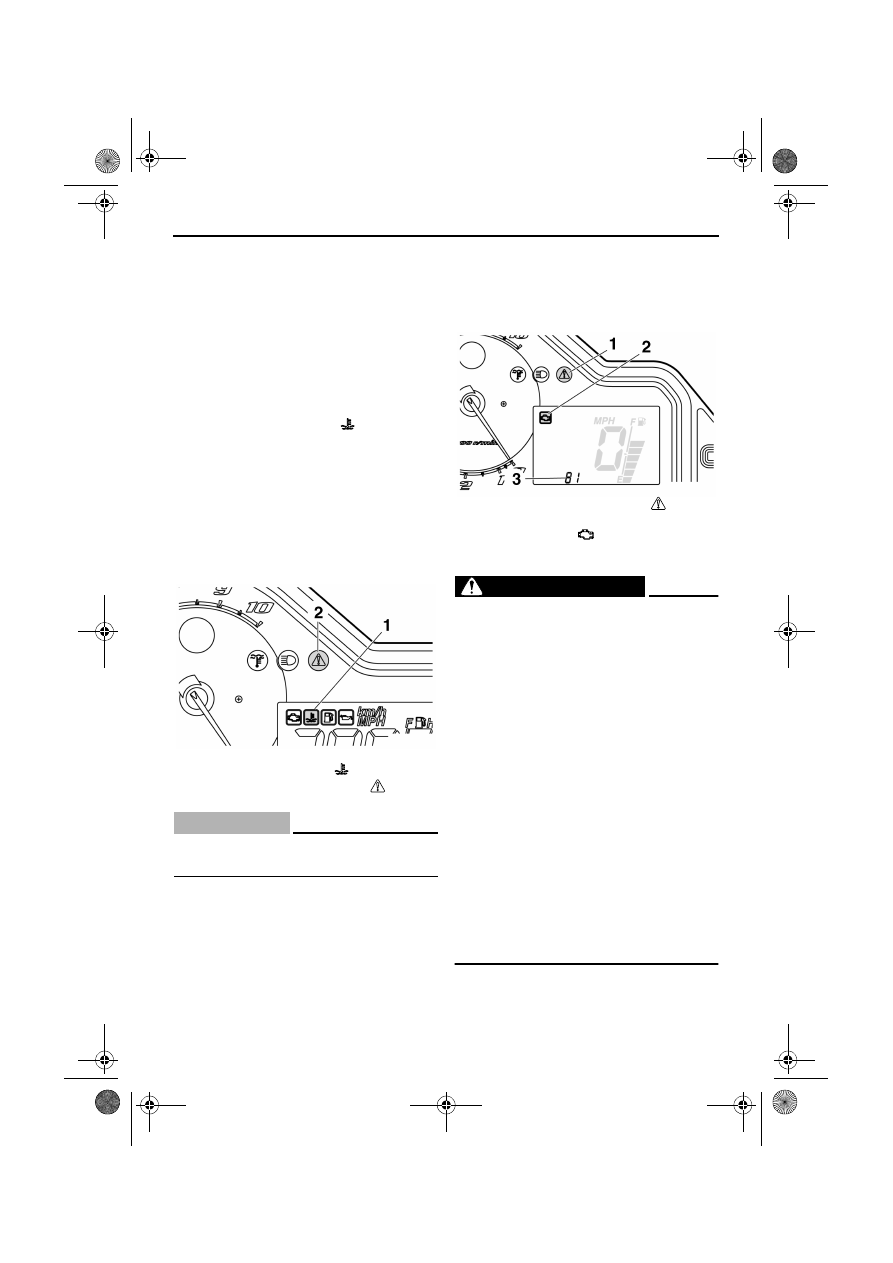

1. Предупреждающий индикатор перегрева

охлаждающей жидкости “

”

2. Лампа аварийной сигнализации “

”

1. Лампа аварийной сигнализации “

”

2. Предупреждающий индикатор системы

самодиагностики “

”

3. Двузначный код код ошибки

U8GSR1X0.book Page 20 Wednesday, March 14, 2007 12:42 PM

Контрольные функции

XSU10530

Выключатель двигателя “ ”

Выключатель двигателя служит для остановки
двигателя в экстренной ситуации. Просто
нажмите выключатель двигателя для его
остановки. Для запуска двигателя вытяните
выключатель двигателя и продолжите его
запуск. (Порядок запуска двигателя см. на стр.
36.)

Во время нескольких первых поездок
попрактикуйтесь в применении этого
выключателя, чтобы в экстренной ситуации
Вы могли быстро среагировать.

XSU10661

Переключатель дальнего и

ближнего света фар “LIGHTS”

Нажимайте на этот переключатель для
переключения фар на дальний свет “HI” или на
ближний свет “LO”.

XSU12650

Регулятор обогрева

рукояток/рычага управления

дроссельной заслонкой

Регуляторы обогрева рукояток и рычага
управления дроссельной заслонкой управляют
соответственно электрообогревом рукояток
руля и рычага управления дроссельной
заслонкой.

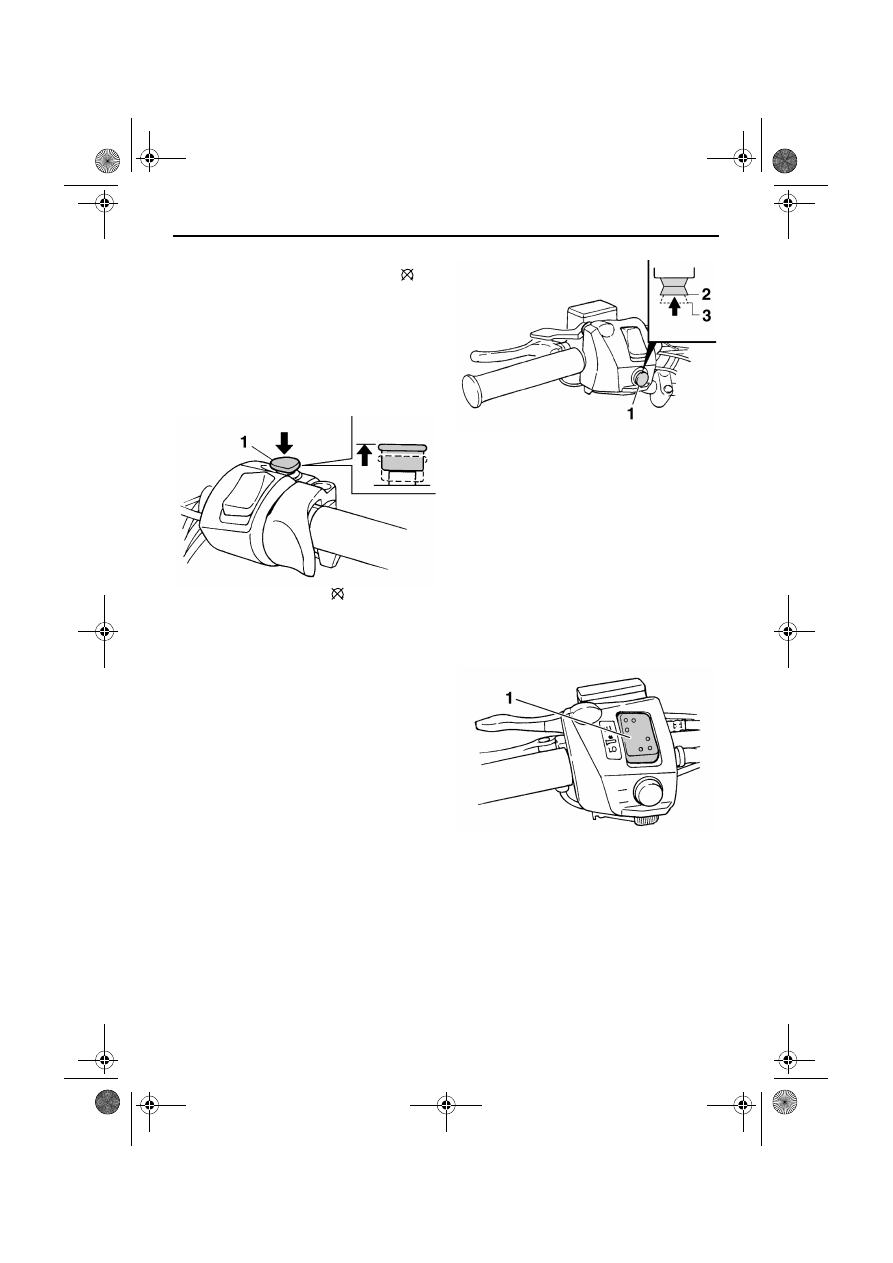

1. Выключатель двигателя “

”

1. Переключатель дальнего и ближнего света

фар “LIGHTS”

2. Дальний свет “HI”
3. Ближний свет “LO”

1. Регулятор обогрева рукояток

U8GSR1X0.book Page 21 Wednesday, March 14, 2007 12:42 PM

Контрольные функции

Для повышения температуры нажимайте на
участок соответствующего регулятора с
надписью “HI” (высокая). Для понижения
температуры нажимайте на участок с
надписью “LO” (низкая).

XSU10690

Гнездо для подключения к

источнику постоянного тока

Гнездо для подключения к источнику
постоянного тока находится на передней
панели и может использоваться для
аксессуаров.

ПРИМЕЧАНИЕ:

При выключенном двигателе гнездо для
подключения к источнику постоянного тока
использовать нельзя.

Для использования гнезда для подключения к
источнику постоянного тока
1.

Запустите двигатель.

Откройте крышку гнезда для
подключения к источнику постоянного
тока, и вставьте разъем электропитания
аксессуара в гнездо.

ПРИМЕЧАНИЕ:

После использования гнезда для подключения
к источнику постоянного тока не забудьте
вынуть из гнезда разъем электропитания
аксессуара и закрыть крышку.

ОСТОРОЖНО:

XCS00120

●

Не используйте аксессуары с
номинальной мощностью,
превосходящей установленный
максимум для гнезда подключения к
источнику постоянного тока. Это может
привести к перегрузке электрической
цепи и перегоранию предохранителя.
(Рекомендованную амперную нагрузку
см. на стр. 75.)

●

Не пользуйтесь прикуривателем или
другим аксессуаром с разъемом, который
нагревается — это может привести к
повреждению гнезда.

XSU10550

Рычаг тормоза

Остановка снегохода осуществляется
торможением всей системы привода.

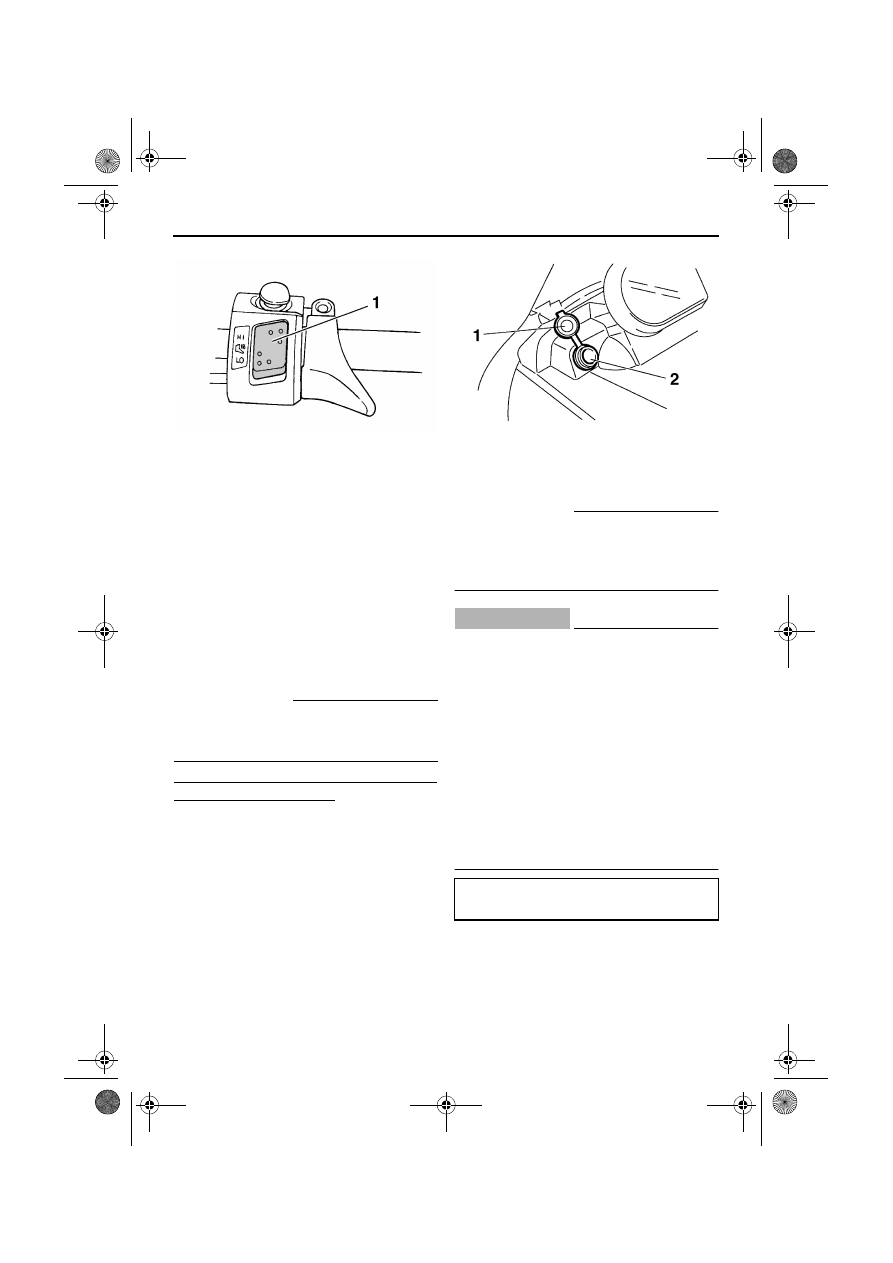

1. Регулятор обогрева рычага управления

дроссельной заслонкой

1. Крышка гнезда для подключения к

источнику постоянного тока

2. Гнездо для подключения к источнику

постоянного тока

Максимум номинальной мощности:

ПОСТ.ТОК 12 В, 2.5 А (30 ВТ)

U8GSR1X0.book Page 22 Wednesday, March 14, 2007 12:42 PM

Контрольные функции

Для остановки снегохода нажмите на рычаг
тормоза в направлении рукоятки руля.

ПРИМЕЧАНИЕ:

При нажатии на рычаг тормоза загорается
сигнал торможения.

ОСТОРОЖНО:

XCS00060

Торец рычага тормоза не должен выступать
за торец рукоятки руля. В противном
случае рычаг может быть поврежден при
укладывании снегохода на бок для
технического обслуживания.

XSU10580

Рычаг стояночного тормоза

При парковке снегохода или перед пуском
двигателя поставьте снегоход на стояночный
тормоз, переместив рычаг тормоза влево.

Для снятия снегохода со стояночного тормоза
переместите рычаг стояночного тормоза
вправо.

ПРЕДУПРЕЖДЕНИЕ

XWS00060

●

Перед пуском двигателя всегда
включайте стояночный тормоз.

●

Ни в коем случае не начинайте движение
на снегоходе с включенным стояночным
тормозом. Это может привести к
перегреву тормозного диска и снижению
способности к торможению.

XSU12560

Рычаг переключения передач

Рычаг переключения передач предназначен
для переключения снегохода в режимы
переднего хода, заднего хода или тихого хода.
После полной остановки снегохода потяните
рычаг переключения передач, поверните его в
нужное положение (“D” - вперед, “R” - назад
или “L” - тихий ход), а затем отпустите.

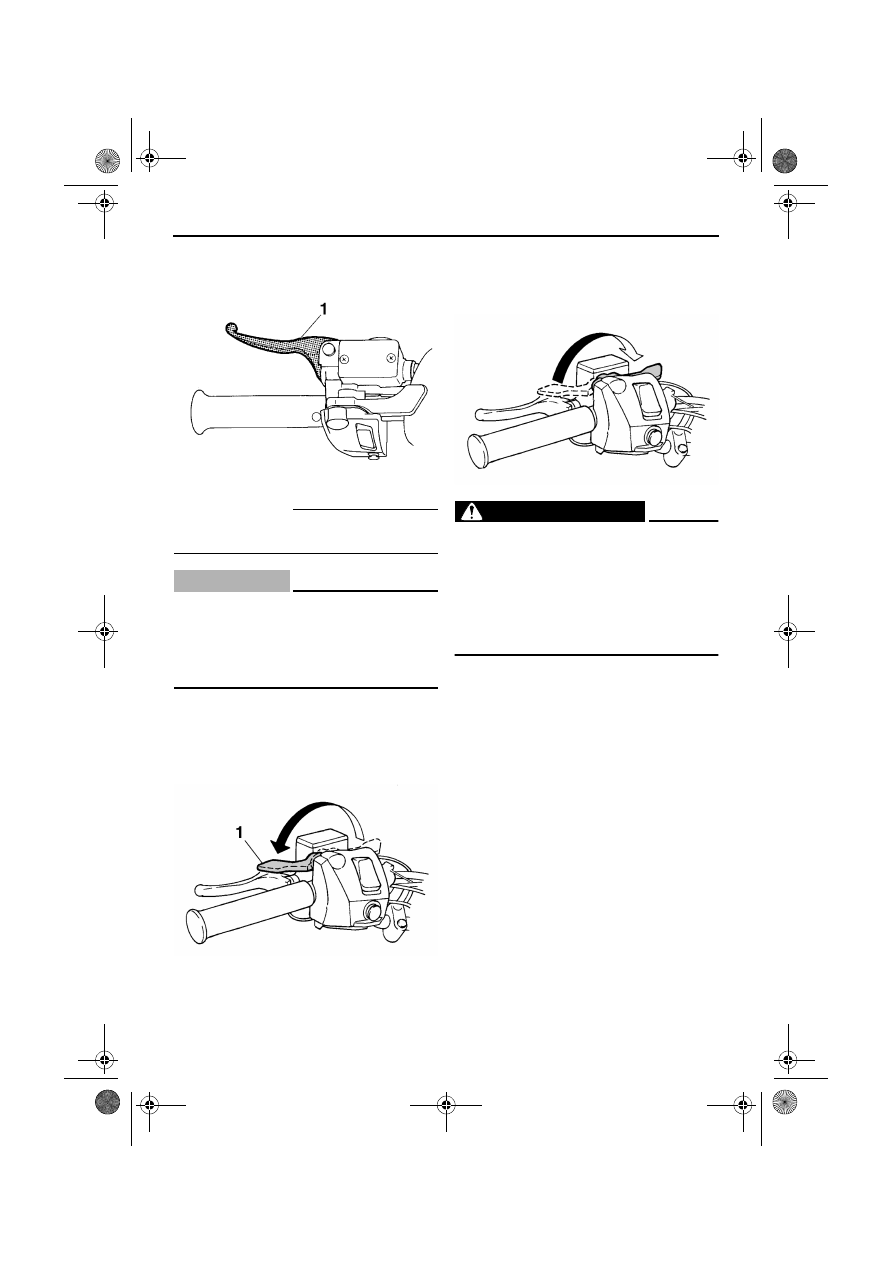

1. Рычаг тормоза

1. Рычаг стояночного тормоза

U8GSR1X0.book Page 23 Wednesday, March 14, 2007 12:42 PM
