ПРИМЕЧАНИЕ: При движении маши-
ны по снежному покрову снег играет
роль смазки и охладителя поверхно-
сти скольжения. Продолжительное
движение снегохода по обледеневшей
поверхности или по зернистому снегу
приводит к перегреву и преждевремен-
ному износу накладок опорных поло-
зьев гусеницы.

Состояние ленточного
ограничителя

Проверьте ленточный ограничитель
на наличие трещин и признаков изно-
са. Проверьте затяжку резьбовых кре-
пёжных деталей. Проверьте состояние
отверстий в ленточном ограничителе.
При необходимости заменить. Затяните
гайку крутящим моментом (10 ± 1) Н•м.

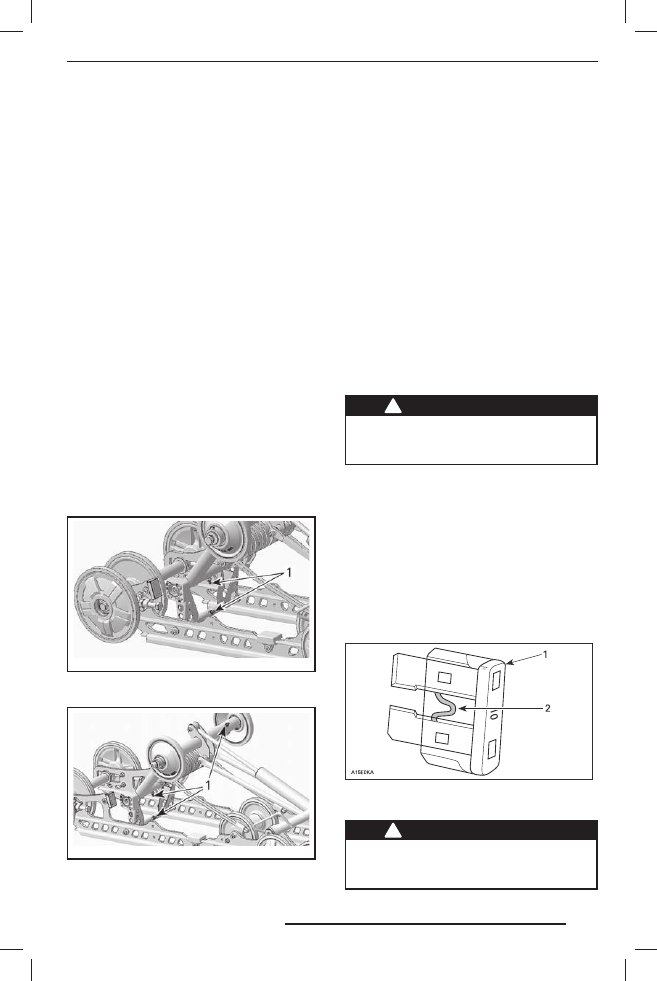

Смазка заднего рычага

Смажьте задний рычаг в местах распо-
ложения пресс-маслёнок синтетической
смазкой SUSPENSION GREASE (P/N 293
550 033). Периодичность обслуживания
указана в разделе «РЕГЛАМЕНТ ТЕХНИ-
ЧЕСКОГО ОБСЛУЖИВАНИЯ».

mmr2008-048-034_ a

СЕРИИ MX Z™
1. Пресс-масленки

mmr2008-048-062_ a

СЕРИИ RENEGADE И GRAND TOURING
1. Пресс-масленки

Проверка состояния рулевого
управления и передней подвески

Визуально проверьте затяжку крепёж-
ных элементов рулевого управления
и передней подвески (шаровые опоры
и шаровые шарниры рычагов и тяг ру-
левого привода, болты шарнирного кре-
пления, болты крепления лыж и цапф
лыж, и т. д.). При необходимости об-
ратитесь к авторизованному дилеру
Ski-Doo.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдо-
сплавных коньков. При обнаружении
признаков износа деталей обратитесь
к авторизованному дилеру Ski-Doo.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или
коньки ухудшают управляемость
снегохода.

Предохранители

Проверка предохранителей

Система электрооборудования защи-
щена предохранителями.

Проверьте и, при необходимости, за-
мените предохранитель.

Извлеките предохранитель из держа-
теля. Проверьте, не оплавлена ли его
нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предо-
хранитель с более высоким номи-
налом.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

29.10.2012 17:06:51

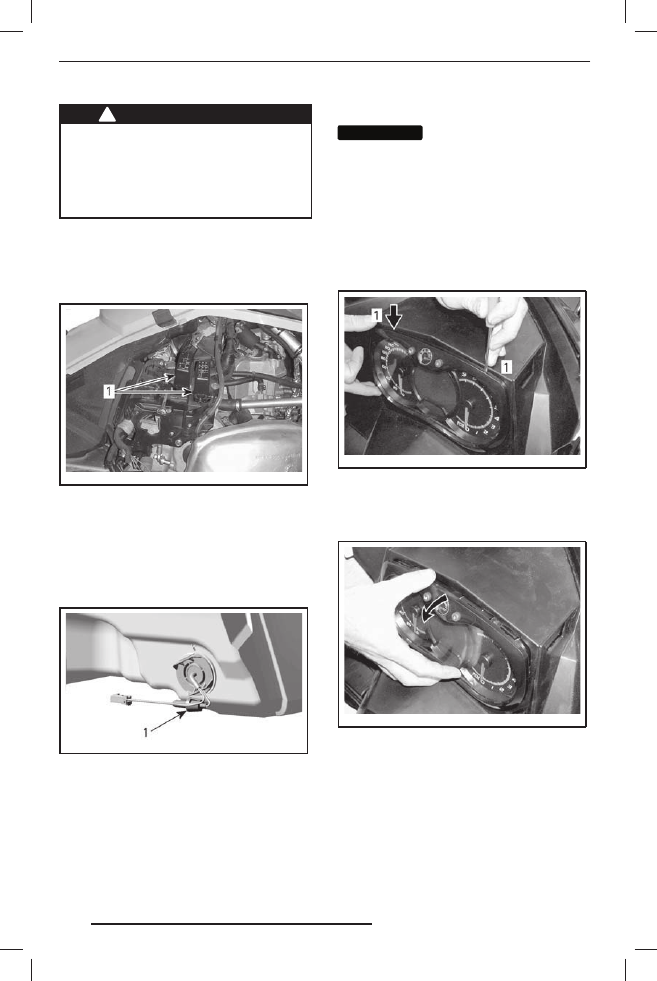

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-
ните л я, преж де ч е м з апус кать
двигатель, найдите и устраните
причину неисправности. Обрати-
тесь к авторизованному дилеру
Ski-Doo.

Расположение предохранителей

Блоки предохранителей (два) распола-
гаются с правой стороны, за боковой
панелью.

mmo2011-003-008_ a

1. Блоки предохранителей

Для идентификации предохранителей
см. табличку на крышке блока и раздел
«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».

Предохранитель датчика уровня то-
плива располагается за глушителем
впуска.

mmo2007-009-016_ b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя

Световые приборы

После замены перегоревшей лампы
проверьте работоспособность соответ-
ствующего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп
не касайтесь пальцами стеклянной
колбы лампы. Если Вы дотронулись
до с те к л я нной кол б ы, оч и с тите
её изопропиловым спиртом, кото-
рый не оставляет плёнку на стекле.

1. С помощью маленькой отвёртки

освободите защёлки информацион-
ного центра.

mmo2007-009-061_ a

1. Защёлки

2. Осторожно потяните многофункцио-

нальный центр и отведите его в сто-
рону.

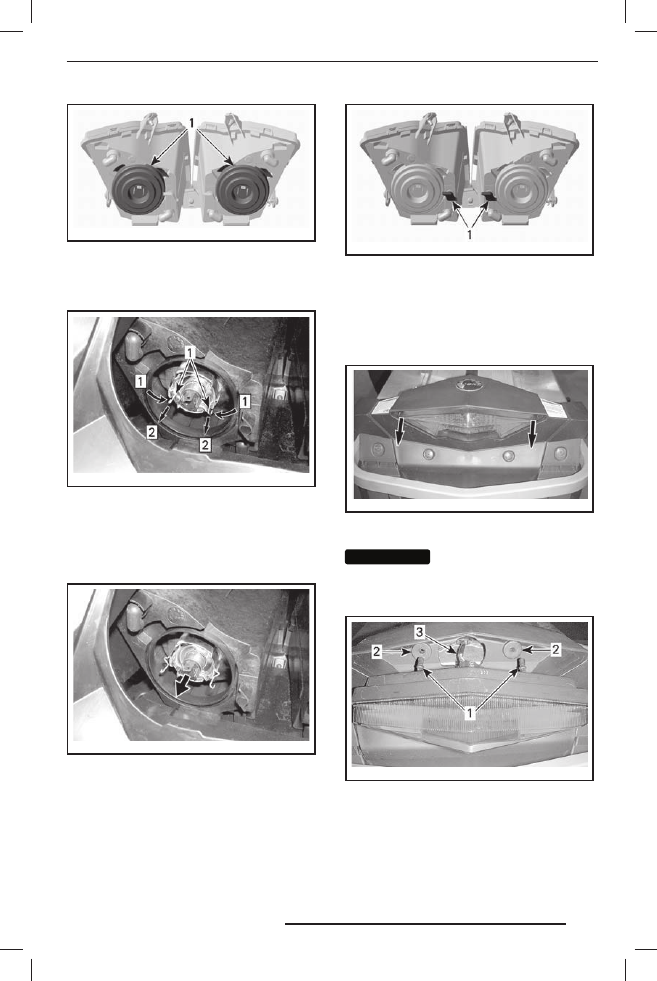

mmo2007-009-062_ a

3. Отсоедините разъём перегоревшей

лампы. Снимите резиновый чехол.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

29.10.2012 17:06:51

mmo2007-009-022_ a

1. Резиновый чехол

4. Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь
лампу.

mmo2007-009-063_ a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Фиксатор

5. Извлеките и замените лампу. Уста-

новка осуществляется в последова-
тельности, обратной снятию.

mmo2007-009-064_ a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр,
как описано в разделе «ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ». Для регу-
лировки направления светового пучка
вращайте рукоятку.

mmo2007-009-023_ a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

Замена лампы заднего фонаря

1. Аккуратно, одновременно потянув

с обеих сторон за края, снимите кор-
пус заднего фонаря.

mmr2008-039-012_ a

ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИТЕ
ЗА УГЛЫ

ВНИМАНИЕ

Если при снятии корпус

фонаря слишком сильно отклонить
в сторону, штифты могут сломаться
и корпус фонаря придётся заменить.

mmr2008-039-006_ a

1. Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

29.10.2012 17:06:51

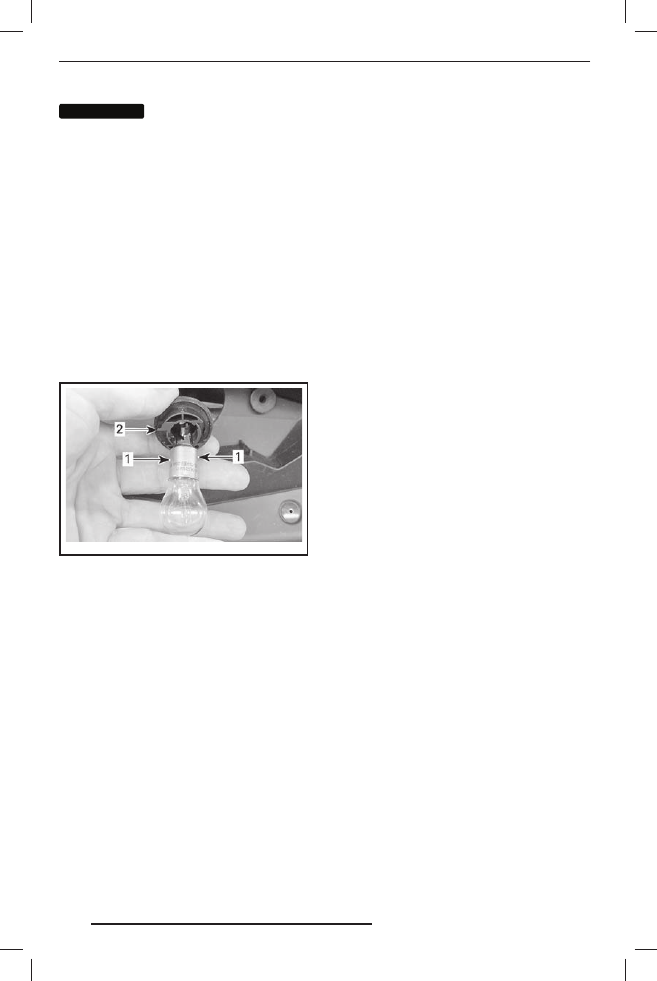

ВНИМАНИЕ

Во избежание поврежде-

ния жгута проводов не вытаскивайте
корпус фонаря слишком сильно.

2. Повернув патрон лампы против часо-

вой стрелки, снимите его с корпуса
фонаря.

3. Нажав и повернув лампу против ча-

совой стрелки, извлеките её из пат-
рона.

4. Установите новую лампу, слегка на-

жав на неё и повернув по часовой
стрелке.

ПРИМЕЧАНИЕ: Обратите внимание
на расположение держателей на кор-
пусе лампы и при установке совмести-
те их с соответствующим фиксатором
патрона.

mmr2008-039-008_ a

1. Держатели лампы
2. Фиксатор на патроне

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

29.10.2012 17:06:51
