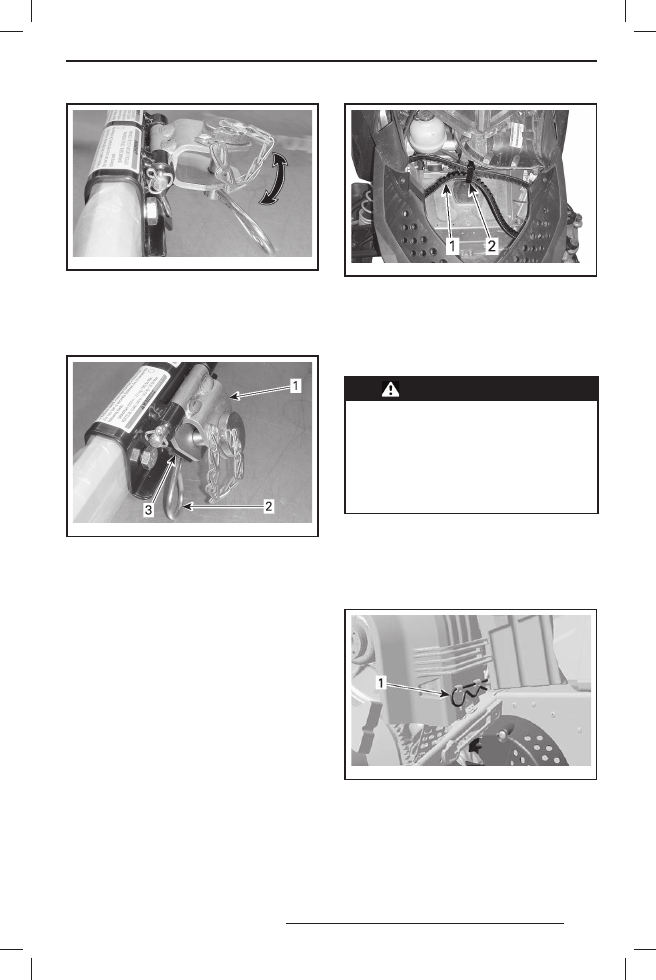

45

mmo2 010 -009 -005_a

ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩАТЬСЯ СВОБОДНО

Когда сцепное устройство не используется,
закрепляйте его к опоре с помощью прово-
лочного фиксатора.

mmo2 010 -009 -006_a

СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Проволочный фиксатор
3. Опора

20) Держатель запасного

ремня вариатора

Держатель предназначен для крепления за-
пасного ремня вариатора (не входит в ком-
плект поставки снегохода).
Снимите капот, см. главу «КОРПУС» в дан-
ном разделе.
Установите ремень вариатора в держатель,
как показано на рисунке, и закрепите его
с помощью застёжки-«липучки».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 011 -009 -001_a

1.  Запасной ремень вариатора
2. Застежка-«липучка»

21) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня ва-

риатора



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня ва-

риатора и щитками;

–  с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-

лировки подвижных частей при

работающем двигателе.

Снимите  колпачок  шнура  безопасности
(ключ DESS) с контактного устройства.
Откройте левую боковую панель, описание
операций см. в данном разделе.
Извлеките проволочный фиксатор.

mmo2 008 -003 -063_a

1. Проволочный фиксатор

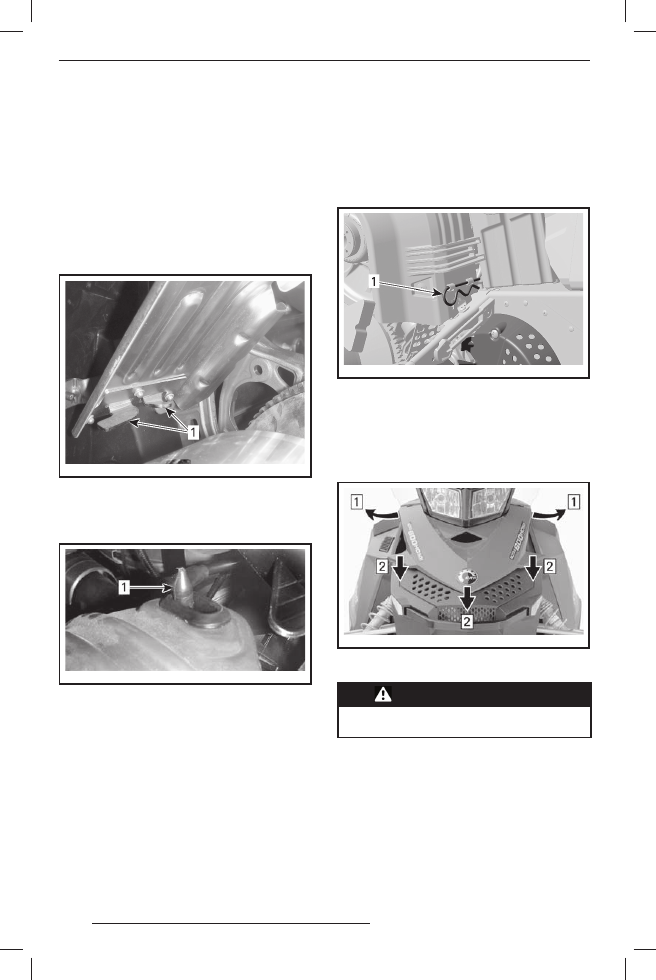

46

Поднимите кожух за его заднюю часть и, по-
вернув наружу, извлеките из передних вы-
ступов.

Установка защитного кожуха ремня

вариатора

При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Поместите передний левый вырез кожуха
над длинным выступом.
Повернув кожух внутрь, введите узкий вы-
ступ в правую прорезь.

mmo2 009 -003 -010_a

1. Выступы

Установите уплотнитель на фиксирующий
палец. Для этого, возможно, потребуется
слегка приподнять консоль.

mmo2 009 -003 -011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фикса-
тор и закрепите его с помощью проволочно-
го фиксатора.

ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.

mmo2 008 -003 -063_a

1.  Проволочный фиксатор

22) Капот

Снятие капота

Для открытия капота следует освободить
фиксаторы и сдвинуть капот в направлении
передней части снегохода.

mmo2 008 -003 -015_a

Шаг 1: Освободите фиксаторы
Шаг 2: Сдвиньте капот вперёд



ПРЕДОСТЕРЕЖЕНИЕ

Работа двигателя со снятым ка-

потом не допускается.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

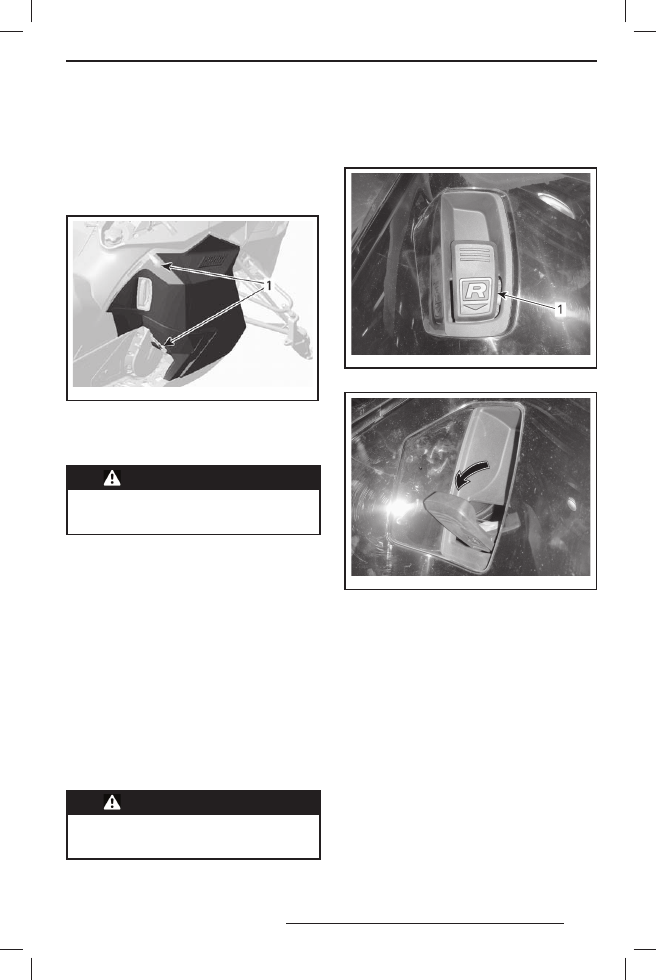

47

23) Боковые панели

Открывание и закрывание боковой

панели

Для открывания боковой панели растяните
и отстегните защёлки, слегка приподними-
те верхнюю часть панели, а затем открой-
те её вбок.

mmo2 008 -003 -075_a

ТИПОВОЙ ВАРИАНТ
1. Защёлки

Закрывание панели осуществляется в об-
ратной последовательности.



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытой или снятой

боковой панелью.

Снятие и установка боковой панели

Чтобы снять боковую панель, откройте её и
приподнимите вверх. Извлеките нижнюю
петлю из паза, затем, опустив панель, осво-
бодите верхнюю петлю.
1.  Откройте боковую панель в соответ-

ствие с описанием, приведённым в дан-
ном разделе.

2.  Приподнимите боковую панель вверх, за-

тем извлеките нижнюю петлю из паза.

3.  Опустите боковую панель, затем осво-

бодите верхнюю петлю из паза.

4.  Снимите боковую панель.
Чтобы установить боковую панель, выпол-
ните операцию в обратной последователь-
ности.



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

24) Рычаг включения пере-

дачи заднего хода

Данный рычаг предназначен для включения
передачи заднего хода.

mmo2 009 -005 -015_a

1.  Рычаг включения передачи заднего хода

mmo2 009 -005 -016_a

ПОТЯНУТЬ ДЛЯ ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗА-
ДНЕГО ХОДА

Более подробная информация приведена
в главе «ДВИЖЕНИЕ ЗАДНИМ ХОДОМ» раз-
дела «УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

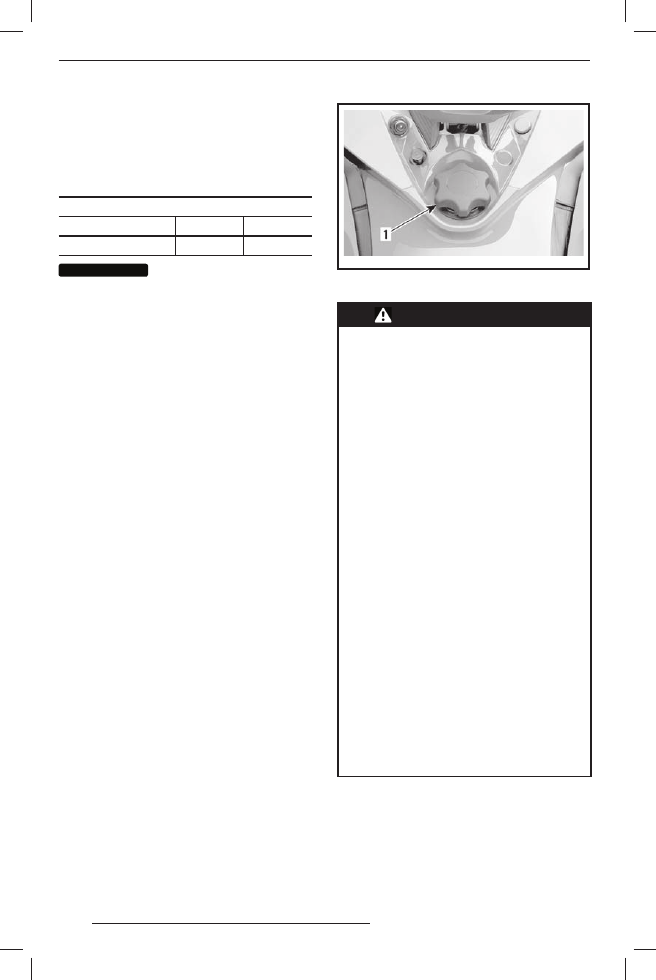

48

ТОПЛИВО

Рекомендуемое топливо

Пользуйтесь стандартным неэтилирован-
ным бензином, который продаётся на авто-
заправочных станциях, или бензином с кис-
лородными добавками, содержащим не бо-
лее 10% этилового или метилового спирта.

МИНИМАЛЬНОЕ ОКТАНОВОЕ ЧИСЛО

ДВИГАТЕЛЬ

95 RON

98 RON

600 ACE

X

—

ВНИМАНИЕ

ВНИМАНИЕ

Не экспериментируй-

те с другими сортами топлива (по

составу или октановому числу).

Эксплуатация снегохода на не ре-

комендованных сортах топлива

может привести к ухудшению тех-

нических характеристик снегохо-

д а  и  к  в ы хо д у  и з  с троя  о т в е т-

ственных деталей топливной си-

стемы и двигателя.
Топливный антифриз

При использовании топлива с кислородны-
ми добавками специальный топливный анти-
фриз и водопоглощающие присадки не при-
меняются.
При использовании стандартного неэтили-
рованного бензина настоятельно рекомен-
дуем добавить в топливо специальный ан-
тифриз на изопропиловой основе (150 мл то-
пливного антифриза на 40 л бензина).
ПРИМЕЧАНИЕ: Топливный антифриз не дол-
жен содержать метилгидрата.

Заправка топливом

Отверните пробку, заполните бак топливом
и надёжно заверните пробку на место.

mmo2 008 -008 -004_a

ТИПОВОЙ ВАРИАНТ
1. Пробка топливного бака



ПРЕДОСТЕРЕЖЕНИЕ

–  Пере д  заправкой  топливом

всегда останавливайте дви-

гатель. Отворачивайте крыш-

ку топливного бака медленно.

–  Если при этом слышен свист,

свидетельствующий о наличии

избыточного давления или раз-

ряжения в баке, покажите снего-

ход дилеру — возможно, потре-

буется ремонт перед дальней-

шей эксплуатацией.

–  Топливо является легковоспла-

меняющимся, а при определён-

ных условиях взрывоопасным

продуктом.

–  Не подносите к баку источни-

ки открытого огня для провер-

ки уровня топлива.

–  Не курите вблизи и не подноси-

те к снегоходу открытое пламя

или искрящие предметы.

–  Производите заправку в хоро-

шо вентилируемой зоне.

–  Не  переполняйте  топливный

бак, не заправляйте бак довер-

ху, если собираетесь оставить

снегоход в теплом помещении.

При повышении температуры

топливо расширяется и может

начать вытекать из-под крыш-

ки заливной горловины.

–  Вытирайте все потеки топлива

с корпуса снегохода.

ПРИМЕЧАНИЕ: Не садитесь и не облокачи-
вайтесь на сиденье, пока пробка топливно-
го бака не установлена на место.
