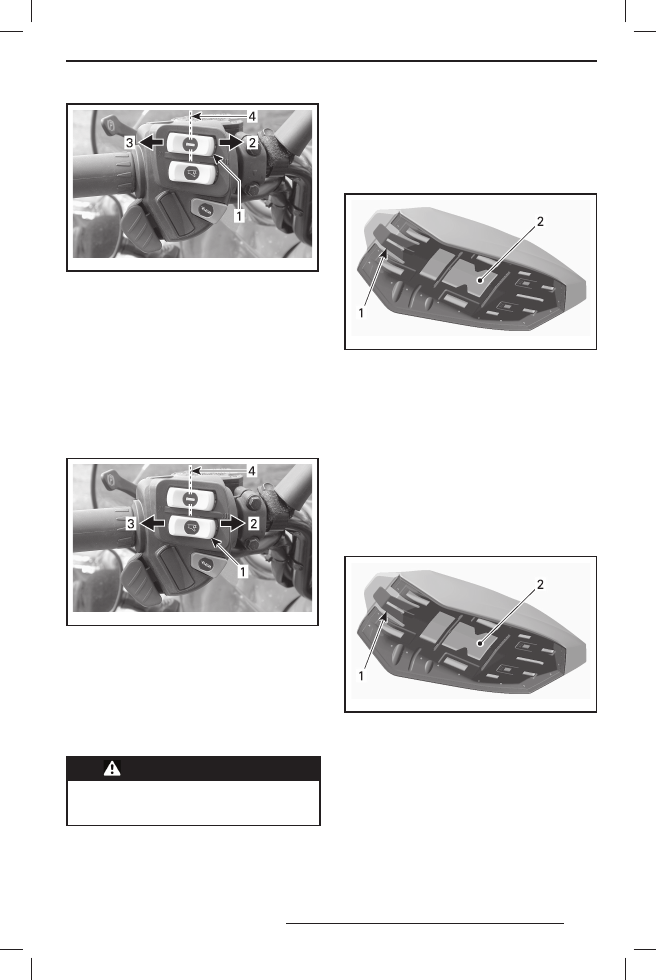

37

mmo2 007 -003 -003_b

ТИПОВОЙ ВАРИАНТ
1.  Выключатель обогрева рукояток
2. Сильный обогрев
3. Средний обогрев
4. Обогрев выключен

Переключатель обогрева рычага

дроссельной заслонки

ПРИМЕЧАНИЕ: Обогрев функционирует
только тогда, когда частота вращения колен-
чатого вала превышает 2000 об/мин.
Выберите положение переключателя для
достижения желаемой интенсивности обо-
грева рычага дроссельной заслонки.

mmo2 007 -003 -003_c

ТИПОВОЙ ВАРИАНТ
1.  Переключатель обогрева рычага дроссель-

ной заслонки

2. Сильный обогрев
3. Средний обогрев
4. Обогрев выключен

8) Регулируемые зеркала

Каждое зеркало может быть отрегулировано
в соответствие с предпочтениями водителя.



ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к регули-

ровке остановите снегоход в без-

опасном месте.

9)  Руководство по эксплуа-

тации

ОДНОМЕСТНЫЕ МОДЕЛИ
Руководство по эксплуатации располагает-
ся в основании сиденья.

mmo2 007 -009 -071_a

ОСНОВАНИЕ СИДЕНЬЯ
1. Защёлка сиденья
2. Расположение Руководства по эксплуатации

ДВУХМЕСТНЫЕ МОДЕЛИ
См. «БАГАЖНОЕ ОТДЕЛЕНИЕ».

10) Защелка сиденья

ОДНОМЕСТНЫЕ МОДЕЛИ
Защелка используется для снятия сиденья,
что позволяет извлечь Руководство по экс-
плуатации или выполнить операции техни-
ческого обслуживания.
Защелка располагается в передней части
сиденья.

mmo2 007 -009 -071_a

ОСНОВАНИЕ СИДЕНЬЯ
1. Защёлка сиденья
2. Расположение Руководства по эксплуатации

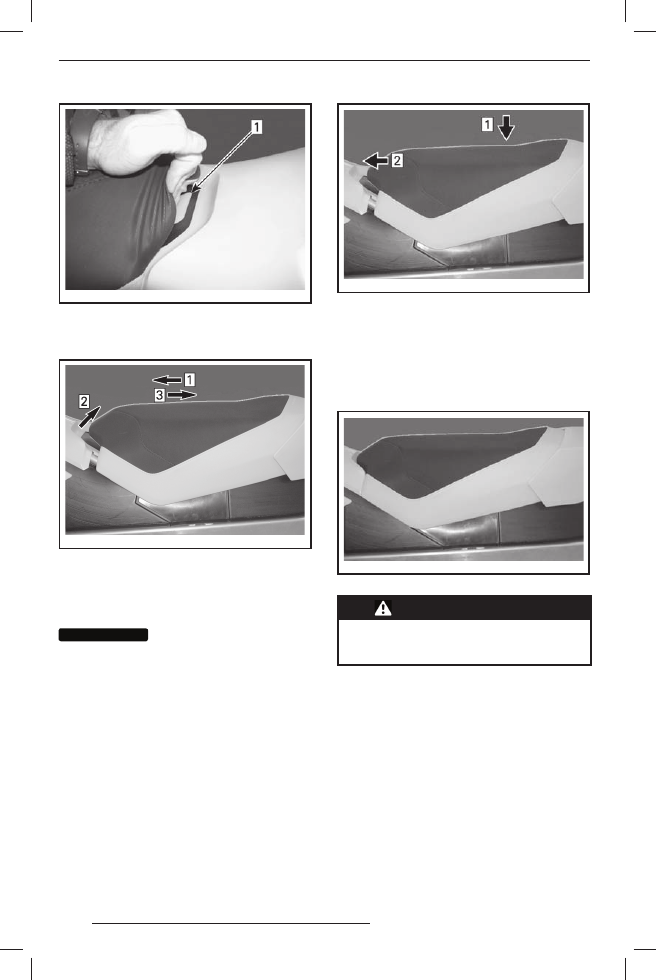

Снятие сиденья

Чтобы снять сиденье, потяните переднюю
часть подушки сиденья, энергично подайте
сиденье вперёд, чтобы освободить защёл-
ку, затем нажмите фиксатор, чтобы отпереть
сиденье.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

38

mmo2 007 -009 -072_a

1. Защёлка сиденья

Потяните и удерживайте защёлку, после
чего сдвиньте сиденье назад.

mmo2 007 -009 -073_c

ТИПОВОЙ ВАРИАНТ
Шаг 1: Подайте сиденье вперёд
Шаг 2: Нажмите и удерживайте защёлку сиденья
Шаг 3: Потяните сиденье назад

Установка сиденья

ВНИМАНИЕ

ВНИМАНИЕ

Движение на снегохо-

де с любым объектом, располо-

женным  м еж д у  сиденьем  и  то -

пливным баком, может привести

к повреждению топливного бака.

Не размещайте какие-либо объек-

ты между сиденьем и топливным

баком.

Установите сиденье на место.
Подайте вперёд и защёлкните сиденье.

mmo2 007 -009 -073_b

Шаг 1: Установите сиденье на место
Шаг 2: Подайте сиденье вперёд, чтобы защёл-

кнуть защёлку

ПРИМЕЧАНИЕ:  При  установке  сиденья
Вы должны услышать характерный щелчок.
Попробуйте сдвинуть сиденье, чтобы прове-
рить надёжность его крепления. Повторите
проверку дважды.

mmo2 007 -009 -074

СИДЕНЬЕ УСТАНОВЛЕНО



ПРЕДОСТЕРЕЖЕНИЕ

Перед  каж дой  поездкой  прове-

ряйте надёжность крепления си-

денья.

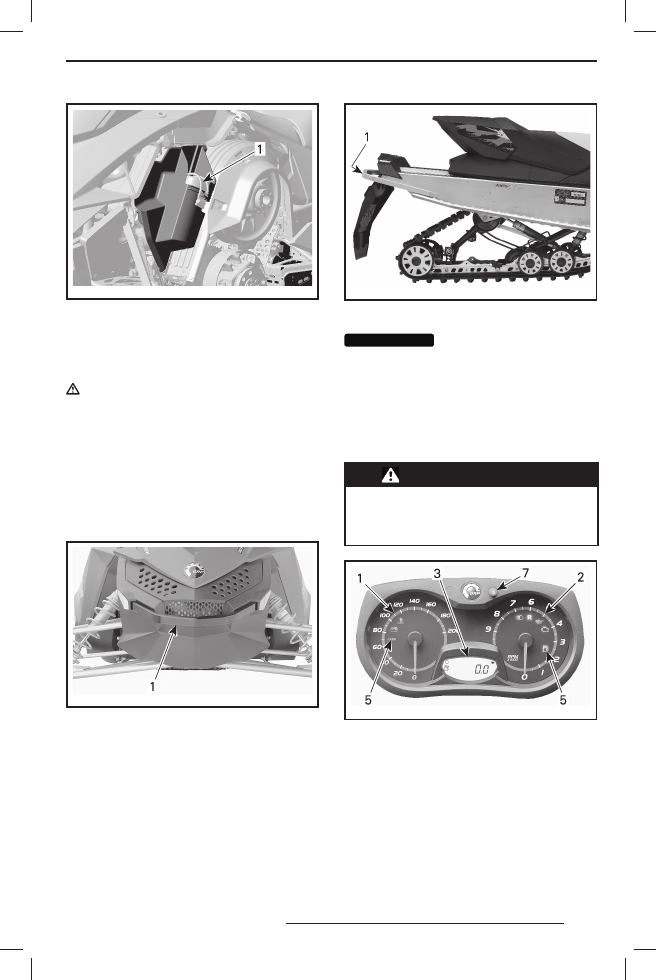

11) Комплект возимого ин-

струмента

В комплект поставки снегохода входит на-
бор инструментов, необходимых для прове-
дения основных операций технического об-
служивания.
Держатель для инструментов находится
в моторном отсеке на кожухе вариатора.
Чтобы снять комплект инструментов с за-
щитного кожуха шкива, отстегните петлю
с нижней части кожуха и извлеките футляр
с инструментами вперёд.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

39

mmo2 008 -003 -061_a

ТИПОВОЙ ВАРИАНТ
1. Комплект инструментов

12) Рукоятка/бампер

Используются при необходимости поднять
снегоход вручную.

 ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преи-

мущественно  используйте  силу

ног. Не предпринимайте попыток

поднять переднюю или заднюю

части  снегохода,  если  это  пре-

восходит Ваши физические воз-

можности. Для подъёма снегохо-

да используйте соответствующие

технические средства или обрати-

тесь к кому-нибудь за помощью.

mmo2 008 -003 -016_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

mmo2 010 -003 -009_a

ЗАДНЯЯ ЧАСТЬ
1.  Рукоятка/бампер

ВНИМАНИЕ

ВНИМАНИЕ

Запрещается буксиро-

вать и осуществлять подъём сне-

гохода за лыжи.

13) Информационный центр

ПРИМЕЧАНИЕ: Некоторые из указанных
функций могут отсутствовать на конкрет-
ных моделях или могут быть доступны в ка-
честве опции.



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается  выполнять  уста-

новки режимов многофункцио-

нального центра во время дви-

жения снегохода.

mmo2 008 -003 -013_e

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР
1.  Спидометр
2. Тахометр
3. Цифровой дисплей
5. Сигнальные лампы
7.  Кнопка SET

ПРИМЕЧАНИЕ:  Информационный центр на-
строен на заводе для показаний в единицах
измерения, принятых в США и Великобрита-
нии, однако, его настройку можно изменить
для показаний единиц в Метрической систе-
ме мер. Для этого следует обратиться к ди-
леру Ski-Doo.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

40

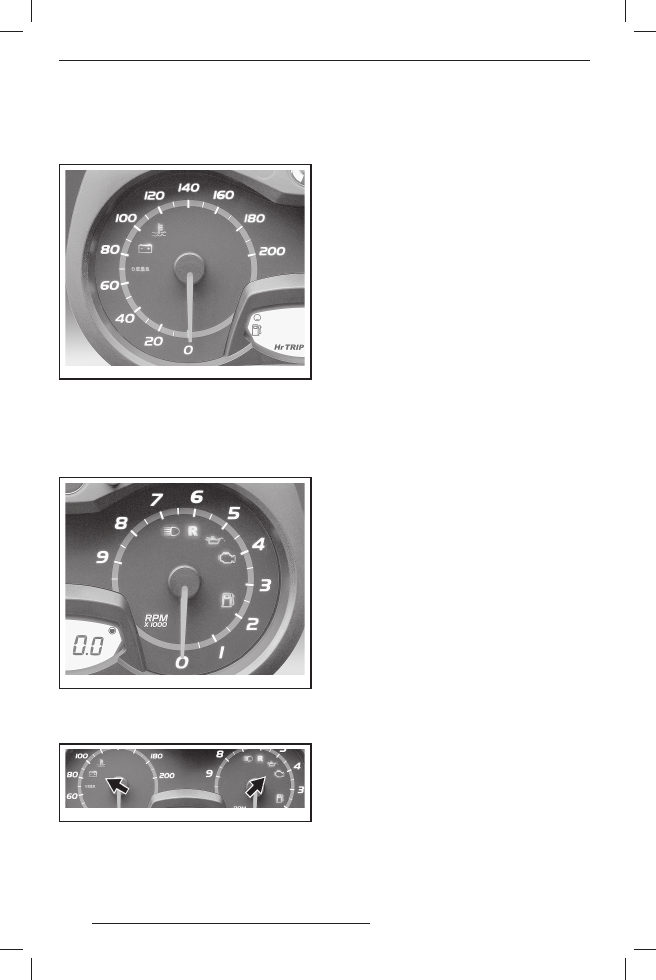

Спидометр

В зависимости от настроек может отобра-
жать текущую скорость движения снегохода
в километрах в час или в милях в час.

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

Тахометр

Отображает частоту вращения коленчатого
вала двигателя (об/мин). Для получения ре-
альной частоты вращения необходимо пока-
зания прибора умножить на 1000.

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

Сигнальные лампы и информаци-

онные сообщения

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — CИГНАЛЬНЫЕ ЛАМПЫ

Информация о сигнальных лампах приведе-
на в таблице. Дополнительная информация
о сигнальных лампах приведена в разделе
«СИСТЕМА МОНИТОРИНГА».
