Снегоход Ski-Doo rev xp 600 4-tec. Руководство - часть 11

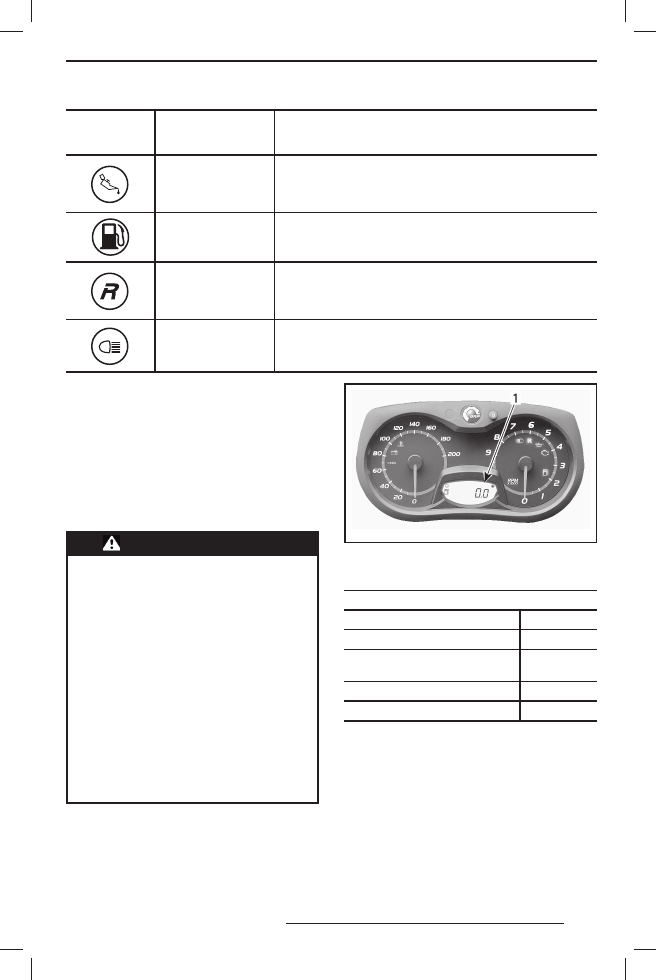

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ВКЛЮЧЕНА

ЗВУКОВОЙ СИГНАЛ

ОПИСАНИЕ

4 коротких звуко-

вых сигнала каждые

5 минут

Низкое давление моторного масла. Остановите снегоход в безо-
пасном месте, проверьте и при необходимости доведите до нор-
мы уровень масла. Если уровень масла в норме, прекратите экс-
плуатацию снегохода и свяжитесь с дилером Ski-Doo

—

Низкий уровень топлива. Дисплей показывает одно (1) деление.
Дозаправьте топливо как можно раньше

Продолжительные

повторяющиеся с не-

большой частотой

сигналы

Реверс включён

—

Включён дальний свет фар

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Кнопка SET (S)

Кнопка используется для просмотра и на-
стройки параметров, отображаемых на мно-
гофункциональном дисплее.
Для сохранения настроек двигатель должен
быть запущен.

Цифровой дисплей

На цифровом дисплее отображаются пока-
зания одометра и указателя уровня топлива.

ПРЕДОСТЕРЕЖЕНИЕ

Чтение показаний информацион-

ного центра может отвлекать вни-

мание от управления снегоходом.

В целях предотвращения аварии

или потери контроля над снегохо-

дом внимательно следите за из-

менением окружающей обстанов-

ки. Прежде чем считывать пока-

зания цифрового дисплея убеди-

тесь, что поблизости отсутству-

ют другие участники движения

или препятствия и снизьте ско-

рость движения снегохода. Пре-

жде чем приступить к выполне-

нию каких-либо настроек инфор-

мационного центра остановите

снегоход в безопасном месте за

пределами трассы.

mmo2 008 -003 -013_b

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР
1. Цифровой дисплей

СВОЙСТВА ЦИФРОВОГО ДИСПЛЕЯ

ФУНКЦИИ

СМ. РАЗДЕЛ

Одометр

А)

Счётчик пробега за поездку «A»
или «B»

В)

Счётчик моточасов поездки

С)

Уровень топлива

ПРИМЕЧАНИЕ: Информационный центр на-
строен на заводе для показаний в единицах
измерения, принятых в США и Великобрита-
нии, однако его настройку можно изменить
для показаний единиц в Метрической систе-
ме мер. Для этого следует обратиться к ди-
леру Ski-Doo.

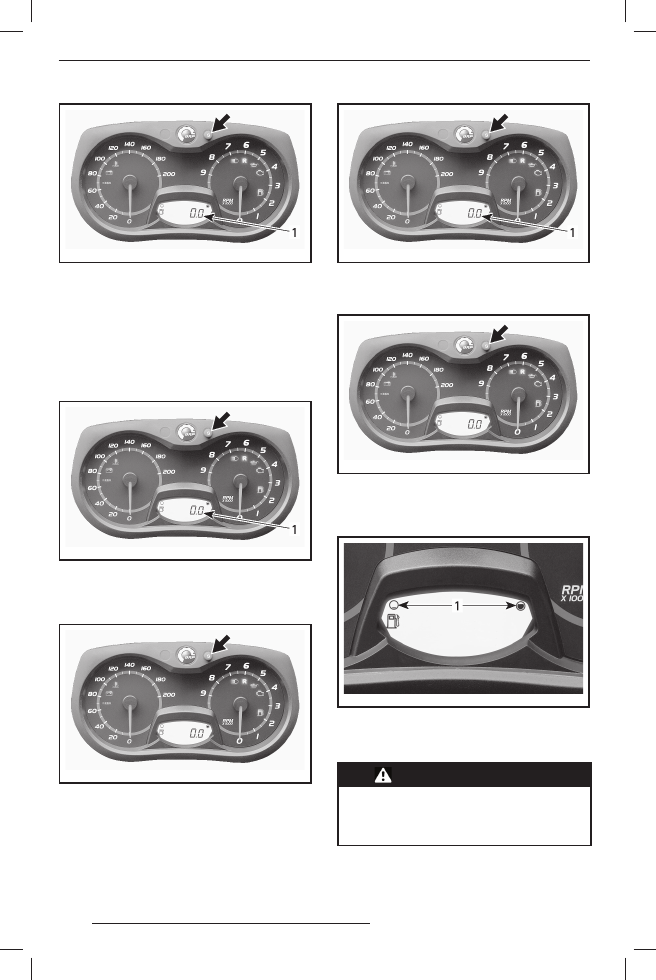

A) Одометр

Отображает общий пробег снегохода.
Нажмите кнопку SET (S), чтобы перейти в ре-
жим одометра.

mmo2 008 -003 -013_c

1. Режим одометра

B) Счётчик пробега за поездку «A»

или «B»

Счётчик пробега за поездку измеряет путь,
пройденный снегоходом с момента послед-
него сброса его показаний.
Для выбора режима счётчика пробега за поезд-
ку (TRIP A/TRIP B) нажимайте кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика пробега за поездку (TRIP A/

TRIP B)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).

mmo2 008 -003 -013_d

С) Счётчик моточасов

При включённом электрооборудовании этот
счётчик регистрирует наработку двигателя
с момента последнего сброса показаний.
Для выбора режима счётчика моточасов
(HrTRIP) нажмите кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).

mmo2 008 -003 -013_d

D) Уровень топлива

Шкальный индикатор непрерывно показыва-
ет остаток топлива в баке.

mmo2 008 -003 -020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон показаний

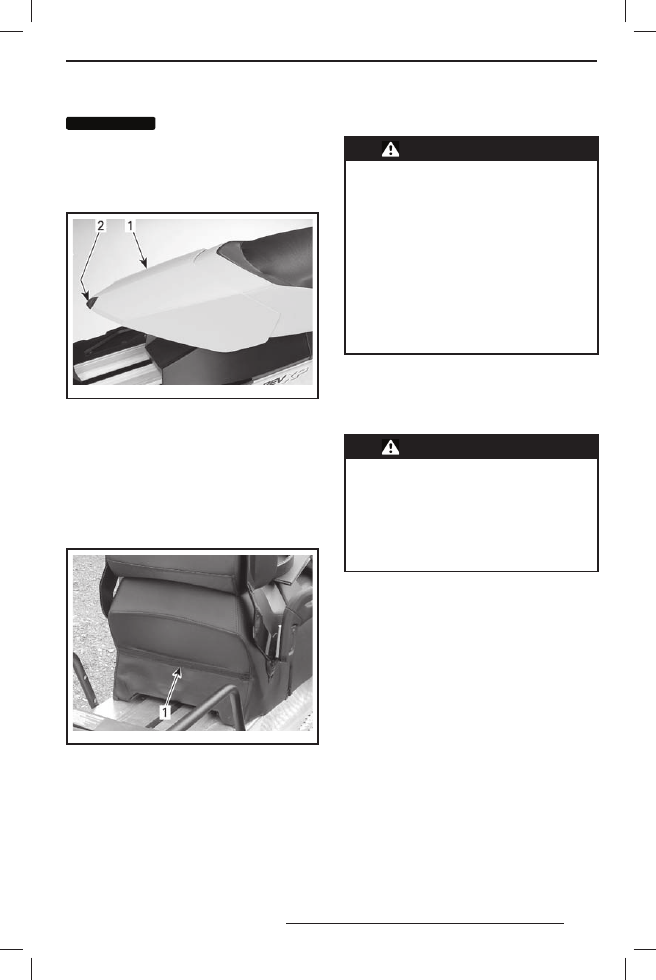

14) Багажное отделение

ПРЕДОСТЕРЕЖЕНИЕ

Все багажные отделения долж-

ны быть надёжно закрыты, в них

не должны храниться острые, тя-

жёлые и хрупкие вещи.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ОДНОМЕСТНЫЕ МОДЕЛИ

ВНИМАНИЕ

МАКСИМАЛЬНЫЙ вес

равномерно распределённого груза

1,8 кг.

Для доступа к багажному отделению оття-
ните защёлку немного вверх и затем назад,
чтобы разблокировать крышку.

mmo2 008 -003 -017_a

1. Багажное отделение
2. Защёлка

ДВУХМЕСТНЫЕ МОДЕЛИ
Багажное отделение расположено в задней
части заднего сиденья.
В этом багажном отделении хранится «Ру-
ководство по эксплуатации».
Для открывания или закрывания использу-
ется молния.

mmo2 010 -003 -008_a

1. Молния багажного отделения

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

15) Задняя багажная пло-

щадка

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на за дней багажной

площадке должны быть надёж-

н о з а к р е пл е н ы . Н е п е р е в о з и -

те хрупкие предметы. Тяжёлый

груз на задней багажной площад-

ке ухудшает управляемость сне-

гохода. Отрегулируйте подвеску

в соответствии с нагрузкой. Гру-

зоподъёмность этого багажни-

ка ограничена, МАКСИМАЛЬНЫЙ

вес груза 15,8 кг. При перевозке

грузов передвигайтесь осторож-

но. Неровности дороги преодоле-

вайте на малой скорости.

16) Сиденье пассажира

ДВУХМЕСТНЫЕ МОДЕЛИ
Фиксированное пассажирское сиденье
со спинкой.

ПРЕДОСТЕРЕЖЕНИЕ

Фи з ич ес к и е д а н ны е п а с с а ж и -

ра, сидящего на отведённом для

него месте, должны позволять

ему доставать ногами до подно-

жек и дотягиваться руками до по-

ручней. Соблюдайте эти простые

требования, и риск падения пас-

сажира будет сведён к минимуму.

17) Задние поручни

ДВУХМЕСТНЫЕ МОДЕЛИ
Задние поручни служат для того, чтобы пас-
сажир мог за них держаться.

18) Гнездо электрообогрева

забрала шлема

К этому гнезду можно подключить электро-
обогрев забрала шлема. Ток подаётся только
при работающем двигателе. В комплект сне-
гохода входит удлинительный витой провод.

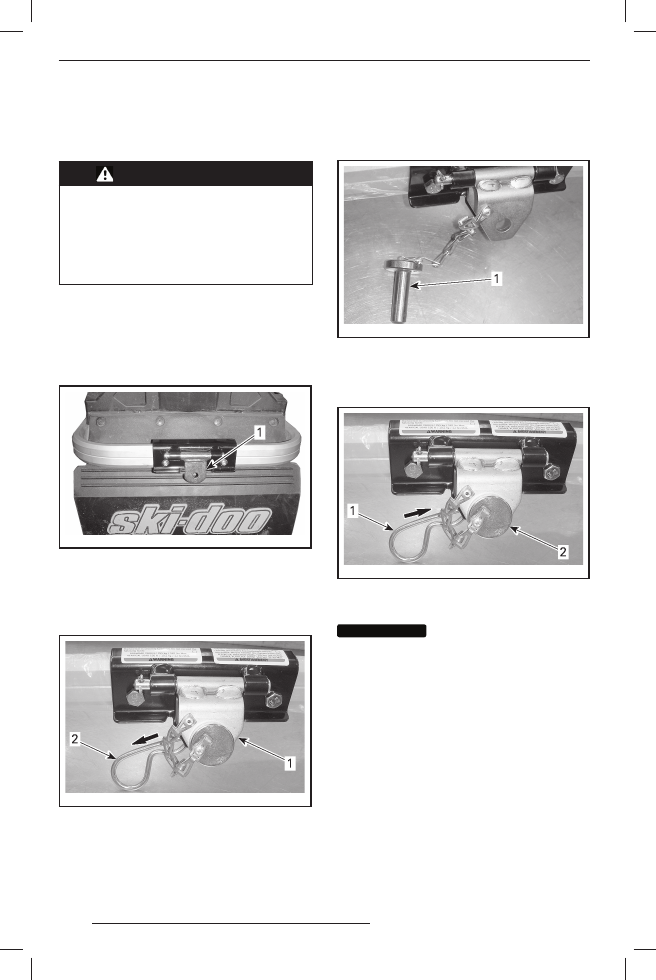

19) Сцепное устройство

Используйте сцепное устройство с соответ-
ствующей буксирной тягой для буксировки
аксессуаров.

ПРИМЕЧАНИЕ: Максимальные нагрузки
на сцепное устройство указаны на соответ-
ствующей табличке, расположенной на кор-
пусе снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-

ровки груза запрещено. Пользуй-

тесь только жёсткой буксирной

тягой. Груз, буксируемый на ка-

нате, может врезаться в снего-

ход при внезапном торможении

или на склоне и опрокинуть его.

Сцепное устройство (язычкового

типа)

Чтобы прицепить оборудование к сцепному
устройству, закрепите буксировочную тягу
на проушине сцепного устройства, исполь-
зуя фиксирующий палец.

mmo2 011 -002 -100_b

СЦЕПНОЕ УСТРОЙСТВО (ЯЗЫЧКОВОГО ТИПА)
1. Проушина

Сцепное устройство (типа C)

Сняв проволочный фиксатор, отсоедините
сцепное устройство от опоры.

mmo2 010 -009 -003_a

1. Сцепное устройство
2. Проволочный фиксатор

Извлеките палец из сцепного устройства
и присоедините буксирную тягу. Закрепите
буксирную тягу, используя фиксирующий па-
лец.

mmo2 010 -009 -004_a

ТИПОВОЙ ВАРИАНТ
1. Палец

Закрепите палец с помощью проволочного
фиксатора.

mmo2 010 -009 -003_b

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец

ВНИМАНИЕ

Во избежание повреж-

дений снегохода отсое диняйте

сцепное ус тройс тво от опоры.

Убедитесь, что при буксировке

сцепное устройство перемещает-

ся свободно.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
