61

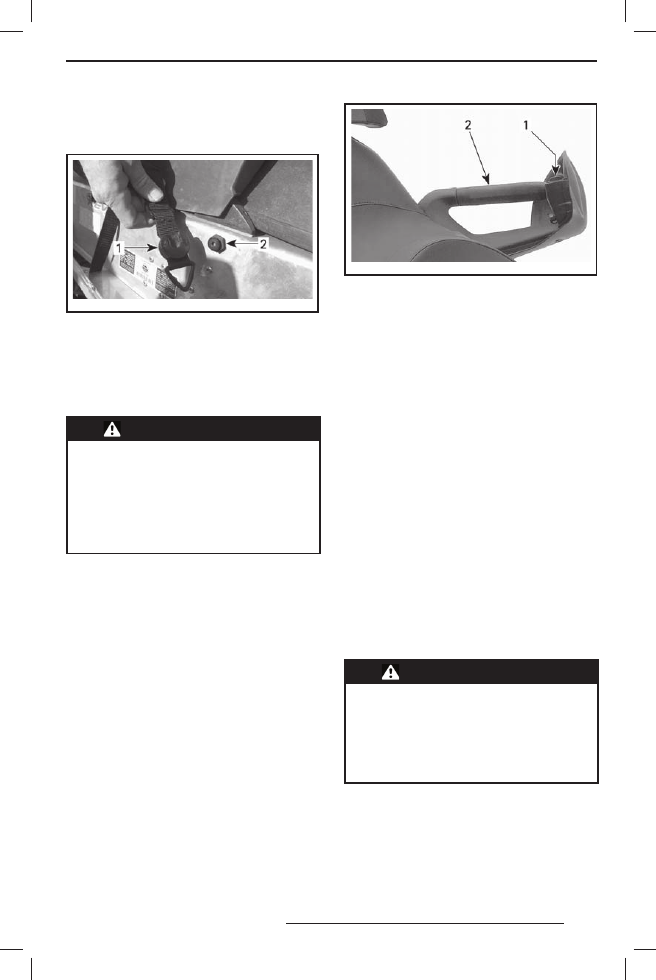

Для снятия сумки тоннельного типа, потяни-
те пластиковые наконечники ремней вниз,
и снимите их с зацепов.

msi20 09-005 -004

1. Ремень
2. Зацеп

20) Сиденье пассажира

ТОЛЬКО GRAND TOURING
Фиксированное  пассажирское  сиденье
со спинкой.



ПРЕДОСТЕРЕЖЕНИЕ

Фи з ич ес к и е  д а н ны е  п а с с а ж и -

ра, сидящего на отведённом для

него месте, должны позволять

ему доставать ногами до подно-

жек и дотягиваться руками до по-

ручней. Соблюдайте эти простые

требования, и риск падения пас-

сажира будет сведён к минимуму.

21) Задние поручни

ТОЛЬКО GRAND TOURING
Задние поручни служат для того, чтобы пас-
сажир мог за них держаться.

22) Выключатель электроо-

богрева рукояток пасса-

жира

ТОЛЬКО GRAND TOURING
С помощью 3-позиционного переключателя
можно выбрать комфортную температуру для
рук пассажира.

mmo2 008 -003 -022_a

ЛЕВАЯ РУКОЯТКА ПАССАЖИРА
1. Выключатель обогрева
2. Левая рукоятка

23) Гнездо электрообогрева

забрала шлема

ТОЛЬКО GRAND TOURING И GSX
К этому гнезду можно подключить электроо-
богрев забрала шлема. Ток подаётся только
при работающем двигателе. В комплект сне-
гохода входит удлинительный витой провод.

24) Электрическая розетка

(12 В)

ТОЛЬКО GSX LE
Электрическая розетка служит для подклю-
чения электроприборов с напряжением пи-
тания 12 В. Ток подаётся только при работа-
ющем двигателе.

25) Сцепное устройство

ТОЛЬКО МОДЕЛИ ДЛЯ ЕВРОПЫ
Для буксировки груза следует использовать
жёсткую буксировочную штангу.
ПРИМЕЧАНИЕ: Допустимый вес буксируе-
мого груза указан на табличке на корпусе
снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-

ровки груза запрещено. Пользуй-

тесь только жёсткой буксирной

тягой. Груз, буксируемый на ка-

нате, может врезаться в снего-

ход при внезапном торможении

или на склоне и опрокинуть его.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

62

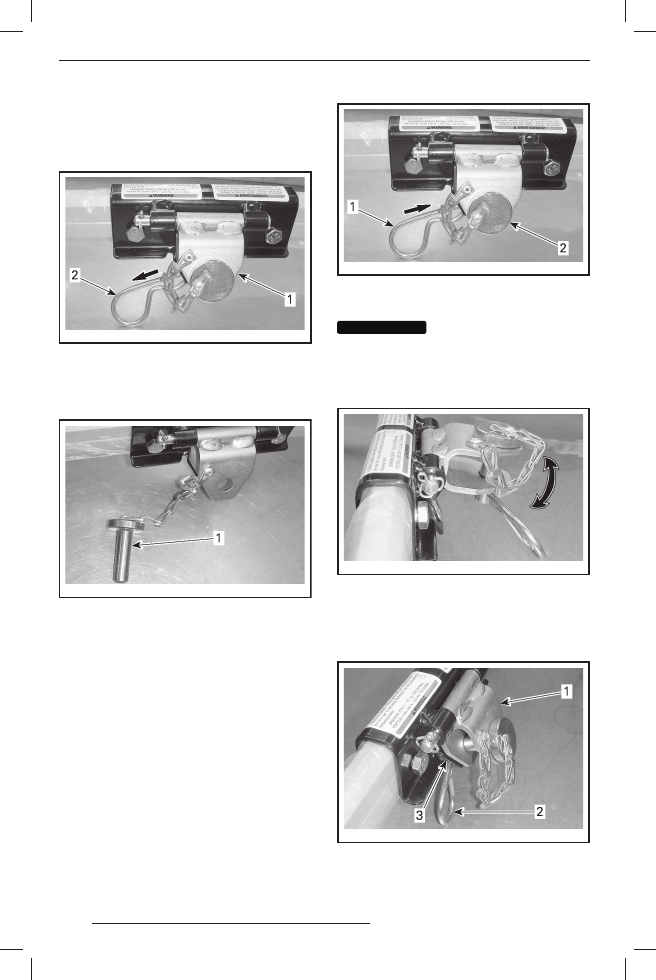

Как пользоваться сцепным устрой-

ством

Извлеките проволочный фиксатор и отсое-
дините сцепное устройство от опоры.

mmo2 010 -009 -003_a

1. Сцепное устройство
2. Проволочный фиксатор

Извлеките палец, вставьте буксирную штан-
гу и зафиксируйте её в проушине с помощью
извлечённого ранее пальца.

mmo2 010 -009 -004_a

ТИПОВОЙ ВАРИАНТ
1. Палец

Зафиксируйте палец проволочным фикса-
тором.

mmo2 010 -009 -003_b

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание повреж-

дения снегохода следует всегда

отсоединять сцепное устройство

от опоры. Убедитесь, что во вре-

мя  буксировки  сцепное  устрой-

ство перемещается свободно.

mmo2 010 -009 -005_a

СЦЕПНОЕ УСТРОЙСТВО ПЕРЕМЕЩАЕТСЯ
СВОБОДНО

Во избежание появления шума от сцепно-
го устройства, когда оно не используется,
зафиксируйте его с помощью проволочно-
го фиксатора.

mmo2 010 -009 -006_a

СЦЕПНОЕ УСТРОЙСТВО В НЕ РАБОЧЕМ СО-
СТОЯНИИ
1. Сцепное устройство
2. Проволочный фиксатор
3. Опора

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

63

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

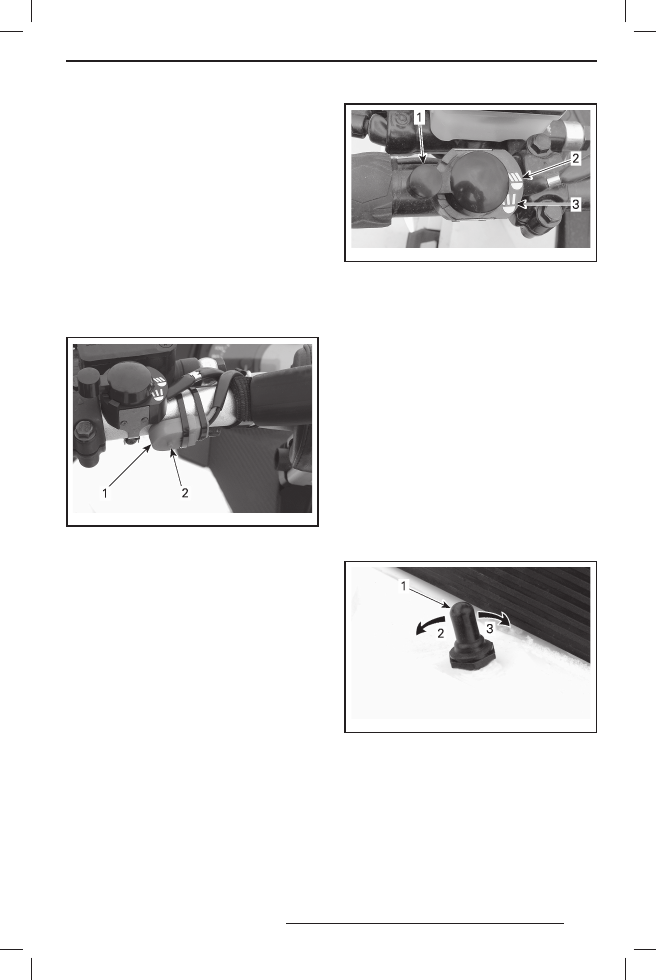

26) Кнопка START/RER (MX

Z X-RS и Summit Freeride)

Кнопка START/RER (пуск/включение элек-
тронного реверса) располагается на левой
стороне руля.
На моделях, оборудованных электрическим
стартером, нажмите данную кнопку для за-
пуска двигателя. См. главу «ПУСК ДВИГА-
ТЕЛЯ» в разделе «УКАЗАНИЯ ПО ЭКСПЛУ-
АТАЦИИ».
Когда двигатель запущен, нажмите кнопку,
чтобы включить электронный реверс. Бо-
лее подробное описание операции см. в гла-
ве «РЕЖИМ ДВИЖЕНИЯ ЗАДНИМ ХОДОМ
(RER)» раздела «УКАЗАНИЯ ПО ЭКСПЛУ-
АТАЦИИ».

mmo2 011 -001 -003_a

1.  Кнопка Start/RER
2. Нажать здесь

27) Переключатель света

фар (MX Z X-RS и Summit

Freeride)

Переключатель света фар располагается
на левой стороне руля.
Переключатель используется для включе-
ния ближнего или дальнего света фар.

mmo2 010 -007 -006_a

ТИПОВОЙ ВАРИАНТ
1.  Переключатель света фар
2. Ближний свет
3. Дальний свет

28) Выключатель обогре-

ва рукояток руля и рыча-

га дроссельной заслон-

ки (MX Z X-RS и Summit

Freeride)

ПРИМЕЧАНИЕ: На моделях с двигателя-
ми E-TEC обогрев функционирует только
тогда, когда частота вращения коленчато-
го вала  двигателя достигает приблизитель-
но 1900 об/мин.
Выключатель обогрева рукояток руля и ры-
чага дроссельной заслонки располагается
на правой стороне консоли.
Установите переключатель в положение,
обеспечивающее  необходимую  степень
обогрева.

mmo2 011 -001 -004_a

1.  Выключатель обогрева рукояток руля и ры-

чага дроссельной заслонки

2. Слабый обогрев
3. Сильный обогрев

Когда выключатель располагается в сред-
нем положении, обогрев выключен.

64

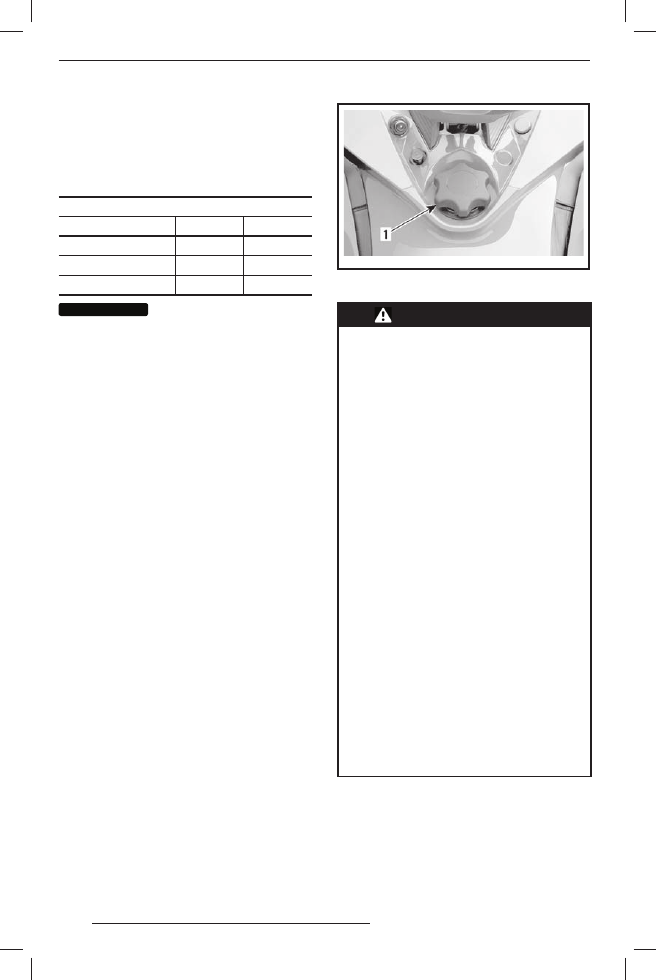

ТОПЛИВО

Рекомендуемое топливо

Пользуйтесь стандартным неэтилирован-
ным бензином, который продаётся на авто-
заправочных станциях, или бензином с кис-
лородными добавками, содержащим не бо-
лее 10% этилового или метилового спирта.

МИНИМАЛЬНОЕ ОКТАНОВОЕ ЧИСЛО

ДВИГАТЕЛЬ

95 RON

98 RON

600

X

—

E-TEC

—

X

800R Power TEK

—

X

ВНИМАНИЕ

ВНИМАНИЕ

Не экспериментируй-

те с другими сортами топлива (по

составу или октановому числу).

Эксплуатация снегохода на не ре-

комендованных сортах топлива

может привести к ухудшению тех-

нических характеристик снегохо-

д а  и  к  в ы хо д у  и з  с троя  о т в е т-

ственных деталей топливной си-

стемы и двигателя. Не перепутай-

те крышки топливного и масляно-

го  баков.  На  крышке  масляного

бака имеется надпись «OIL».
Топливный антифриз

При использовании топлива с кислородны-
ми добавками специальный топливный анти-
фриз и водопоглощающие присадки не при-
меняются.
При использовании стандартного неэтили-
рованного бензина настоятельно рекомен-
дуем добавить в топливо специальный ан-
тифриз на изопропиловой основе (150 мл то-
пливного антифриза на 40 л бензина).
Эта мера предосторожности позволяет за-
щитить карбюратор (-ы) и другие компонен-
ты топливной системы от замерзания, сни-
зить расход топлива и уменьшить риск по-
ломок двигателя.
ПРИМЕЧАНИЕ: Топливный антифриз не дол-
жен содержать метилгидрата.

Заправка топливом

Отверните пробку, заполните бак топливом
и надёжно заверните пробку на место.

mmo2 008 -008 -004_a

ТИПОВОЙ ВАРИАНТ
1. Пробка топливного бака



ПРЕДОСТЕРЕЖЕНИЕ

–  Пере д  заправкой  топливом

всегда останавливайте дви-

гатель. Отворачивайте крыш-

ку топливного бака медленно.

–  Если при этом слышен свист,

свидетельствующий о наличии

избыточного давления или раз-

ряжения в баке, покажите снего-

ход дилеру — возможно, потре-

буется ремонт перед дальней-

шей эксплуатацией.

–  Топливо является легковоспла-

меняющимся, а при определён-

ных условиях взрывоопасным

продуктом.

–  Не подносите к баку источни-

ки открытого огня для провер-

ки уровня топлива.

–  Не курите вблизи и не подноси-

те к снегоходу открытое пламя

или искрящие предметы.

–  Производите заправку в хоро-

шо вентилируемой зоне.

–  Не  переполняйте  топливный

бак, не заправляйте бак довер-

ху, если собираетесь оставить

снегоход в теплом помещении.

При повышении температуры

топливо расширяется и может

начать вытекать из-под крыш-

ки заливной горловины.

–  Вытирайте все потеки топлива

с корпуса снегохода.

ПРИМЕЧАНИЕ: Не садитесь и не облокачи-
вайтесь на сиденье, пока пробка топливно-
го бака не установлена на место.
