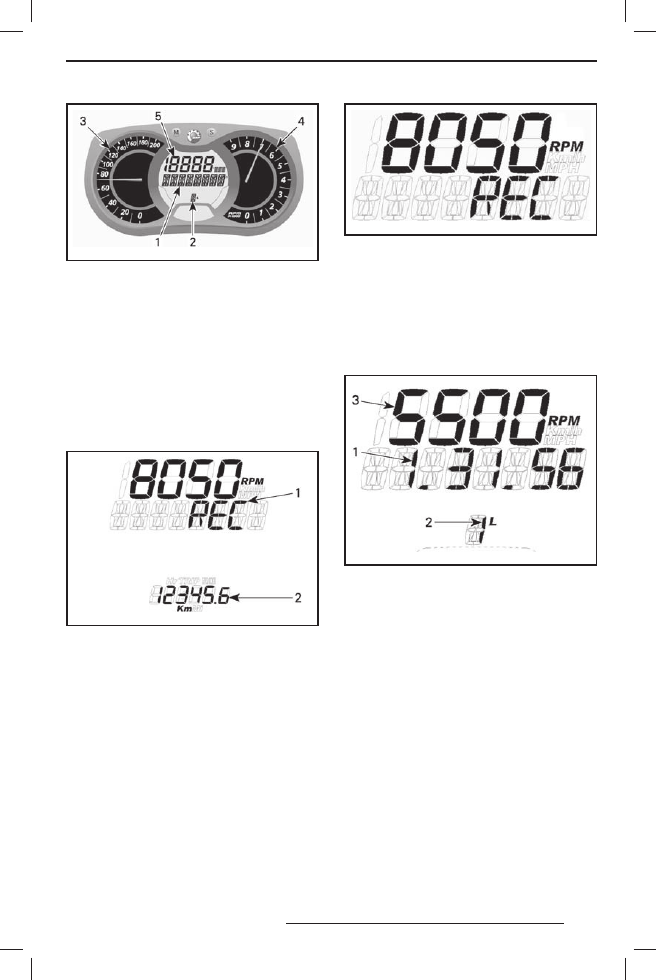

РЕЖИМ ЗАПИСИ КРУГА
1. Дисплей режима записи круга
2. Сессии (круги)
3. Скорость
4. Обороты двигателя (RPM)
5. Заданная функция

Для активации режима записи круга:
1. Нажмите кнопку SET (S) для выбора ре-

жима одометра на дисплее 3.

2. Нажмите и удерживайте кнопку SET (S)

2 секунды для активации режима, поя-
вится надпись REC свидетельствующая
о выборе режима записи.

mmo2 009 -009 -002_a

1. Режим записи
2. Одометр

3. Нажмите кнопку SET (S) для переключе-

ния между функциями.

Доступны режимы: STOP, REC (запись) или
PLAY.
Для записи (REC):
1. Выберите функцию REC (запись).

mmo2 008 -007 -003

ФУНКЦИЯ ЗАПИСИ

2. Нажмите кнопку MODE (M) для начала

записи.

3. Во время записи, нажимайте кнопку

MODE снова каждый раз, когда Вы хо-
тите записать время нового круга (от 1
до 9 кругов).

Нажмите кнопку SET (S) для остановки за-
писи.

mmo2 009 -009 -003_a

РЕЖИМ ЗАПИСИ
1. Время записи
2. Круг/сессия
3. Выбранный режим

Для записи новой сессии, нажимайте кнопку
SET (S), пока на дисплее не появится функ-
ция REC (запись). Повторите ранее описан-
ную процедуру для записи.
Для просмотра записанных данных:
Выберите функцию PLAY (воспроизведение).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 008 -007 -005_a

ФУНКЦИЯ ВОСПРОИЗВЕДЕНИЯ

1. Нажмите кнопку MODE (M) для воспро-

изведения записанных данных.

Все записанные данные (скорость, оборо-
ты, заданная функция) будут одновремен-
но отображены на дисплее.
2. Нажмите кнопку SET (S) для остановки

воспроизведения записанного круга ИЛИ
нажмите MODE (M) для переключения
на другой записанный круг.

ПРИМЕЧАНИЕ: При нажатии кнопки SET (S)
остановиться время воспроизводимого кру-
га, затем отобразиться записанное время
круга, и через 5 секунд дисплей автомати-
чески перейдёт к следующему записанно-
му кругу.
После воспроизведения всех записанных
кругов, на дисплее появиться надпись STOP.
Для повторного просмотра записанных дан-
ных, нажмите кнопку SET (S) для возврата
к функции воспроизведения. Повторите про-
цедуру описанную выше.
Для записи оставшихся кругов, нажмите
кнопку SET (S) для переключения в режим
REC.
Повторите процедуру, описанную выше для
записи.
Нажмите и удерживайте кнопку SET (S) 5 се-
кунд для выхода из режима записи кругов,
появится ранее выбранный режим.

S) Температура выхлопных газов

Выводит температуру выхлопных газов в ре-
альном времени и осуществляет запись мак-
симального значения.
Для вывода температуры выхлопных газов
выполните следующие действия:
1. Нажмите кнопку MODE (M) для выбора

дисплея.

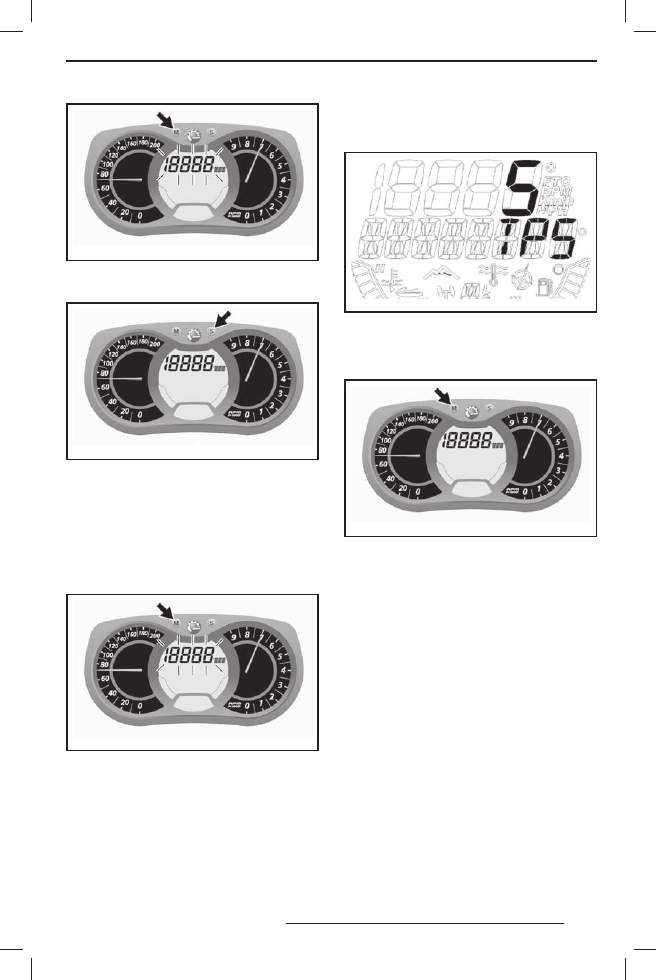

mmo2 007 -009 -066_m

ПРИМЕЧАНИЕ: Дисплей будет мигать при-
близительно 5 секунд, а затем вернётся
в предыдущий режим, если выбор дисплея
не выполнен.
2. При мигающем дисплее, нажмите кноп-

ку SET (S) для выбора режима темпера-
туры выхлопных газов (EGTM).

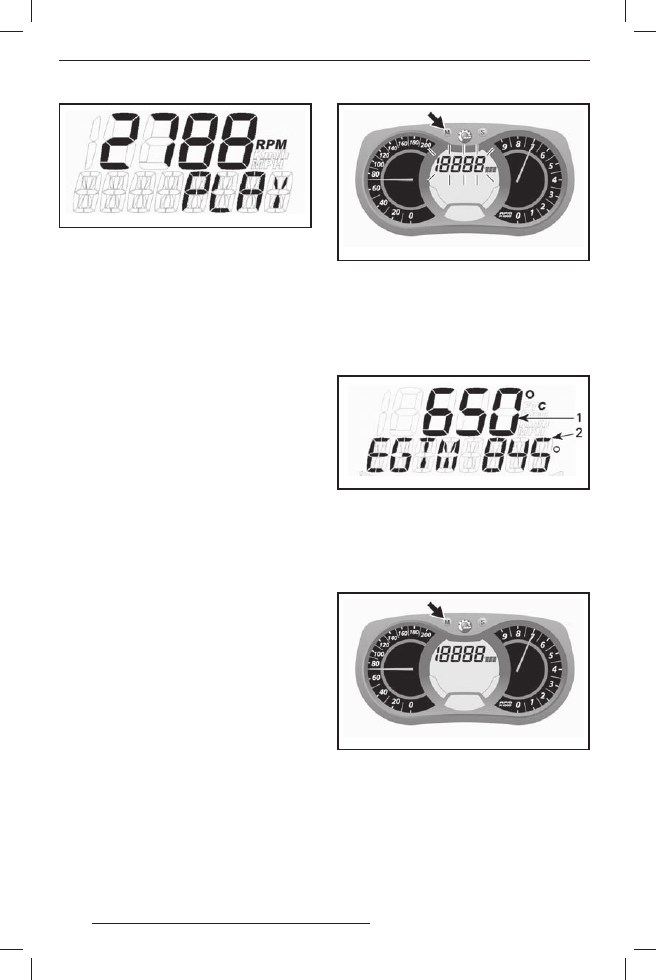

mmo2 008 -007 -006_a

РЕЖИМ ТЕМПЕРАТУРЫ ВЫХЛОПНЫХ ГАЗОВ
(EGTM)
1. Текущее значение
2. Максимальное записанное значение.

3. Для подтверждения выбора режима на-

жмите кнопку MODE (M) или подождите
5 секунд.

mmo2 007 -009 -066_o

Для сброса максимального записанного зна-
чения нажмите кнопку MODE (M) для выбо-
ра режима.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 007 -009 -066_m

Нажмите и удерживайте кнопку SET (S) в те-
чение 5 секунд для сброса показаний.

mmo2 007 -009 -066_w

T) Положение дросселя

В режиме реального времени отображает
приблизительное положение дроссельной
заслонки в интервале 0...100%.
Для вывода положения дросселя выполни-
те следующие действия:
1. Нажмите кнопку MODE (M) для выбора

дисплея

mmo2 007 -009 -066_m

ПРИМЕЧАНИЕ: Дисплей будет мигать при-
близительно 5 секунд, а затем вернётся
в предыдущий режим, если выбор дисплея
не выполнен.

2. При мигающем дисплее, нажмите кноп-

ку SET (S) для выбора режима положе-
ния дросселя (TPS).

mmo2 009 -009 -005

РЕЖИМ ПОЛОЖЕНИЯ ДРОССЕЛЯ

3. Для подтверждения выбора режима на-

жмите кнопку MODE (M) или подождите
5 секунд.

mmo2 007 -009 -066_o

U) Пневматическая подвеска

Выводит предустановку положения аморти-
затора задней подвески и его действитель-
ное положение.

V) Режим консервации E-TEC

Выводит надпись «OIL» при инициализации
режима консервации.

16) Специальный захват

на руле

МОДЕЛИ SUMMIT И RENEGADE BACK-
COUTRY
Специальный захват на руле служит для
того, чтобы водитель мог держаться за него
во время движения вдоль склона.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать спе-

циа льный за хват на руле д ля

буксировки, подъёма снегохода

и других целей, кроме временно-

го пользования во время прео-

доления склона. При этом одна

рука всегда должна держаться

за руль.

17) Багажное отделение

ПРЕДОСТЕРЕЖЕНИЕ

Все багажные отделения долж-

ны быть надёжно закрыты, в них

не должны храниться острые, тя-

жёлые и хрупкие вещи.

ВСЕ МОДЕЛИ ЗА ИСКЛЮЧЕНИЕМ GRAND
TOURING И КОМПЛЕКТАЦИИ X

ВНИМАНИЕ

МАКСИМАЛЬНЫЙ вес

равномерно распределённого груза

1,8 кг.

Для доступа к багажному отделению оття-
ните защёлку немного вверх и затем назад,
чтобы разблокировать крышку.

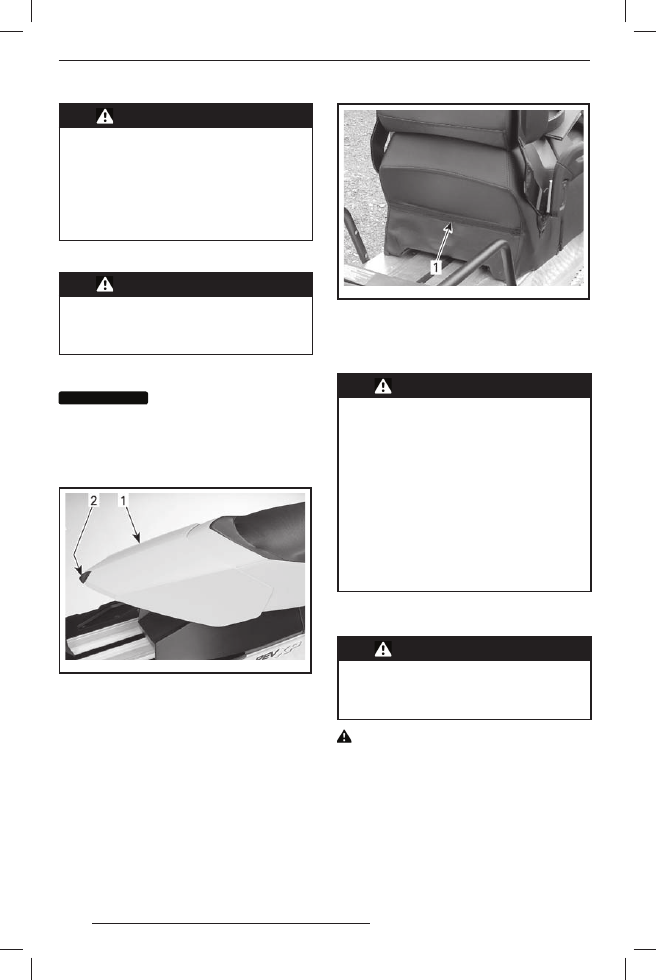

mmo2 008 -003 -017_a

1. Багажное отделение
2. Защёлка

МОДЕЛЬ GRAND TOURING
Багажное отделение расположено в задней
части заднего сиденья.
В этом багажном отделении храниться «Ру-
ководство по эксплуатации».
Для открывания или закрывания использу-
ется молния.

mmo2 010 -003 -008_a

1. Молния багажного отделения

18) Задняя багажная пло-

щадка

ТОЛЬКО GRAND TOURING

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на за дней багажной

площадке должны быть надёж-

н о з а к р е пл е н ы . Н е п е р е в о з и -

те хрупкие предметы. Тяжёлый

груз на задней багажной площад-

ке ухудшает управляемость сне-

гохода. Отрегулируйте подвеску

в соответствии с нагрузкой. Гру-

зоподъёмность этого багажни-

ка ограничена, МАКСИМАЛЬНЫЙ

вес груза 15,8 кг. При перевозке

грузов передвигайтесь осторож-

но. Неровности дороги преодоле-

вайте на малой скорости.

19) Сумка тоннельного типа

ТОЛЬКО GSX LE

ПРЕДОСТЕРЕЖЕНИЕ

Сумка тоннельного типа должна

быть надёжно закреплена, в ней

не должны храниться острые, тя-

жёлые и хрупкие предметы.

ОСТОРОЖНО МАКСИМАЛЬНЫЙ

вес равномерно распределённо-

го груза 1,4 кг.

Сумка тоннельного типа крепится к тонне-
лю с помощью ремней и зацепов. Для уста-
новки, прикрепите пластиковые наконечни-
ки ремней к зацепам на тоннеле и отрегули-
руйте ремень.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
