Snowmobile Polaris XCF SP EDGE Model S01NX4FS (2001 year). Manual - part 9

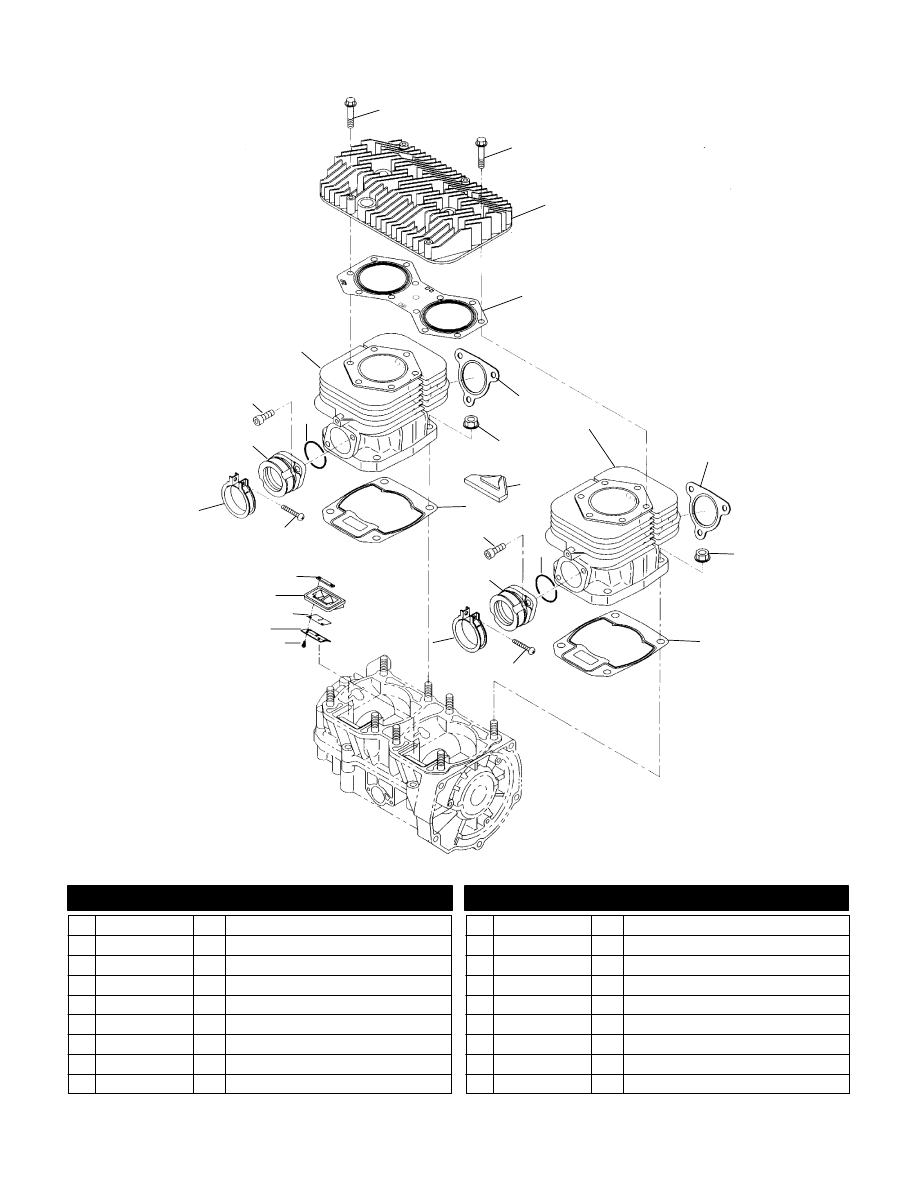

C6

CYLINDER

XCF SP EDGE S01NX4FS

17

1

2

3

15

7

4

8

16

6

5

9

11

12

13

10

1

5

6

8

13

11

12

9

10

14

18

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3084271

12 Bolt, Flange

2 3086385

1 Head, Cylinder

3 3085668

1 Gasket, Head

4 3086974

2 Cylinder

5 3085714

2 Gasket, Exhaust

6 3082911

8 Nut, Flange

7 3085692

1 Cover, Baffle, Cylinder

8 3085666

2 Gasket

9 3081330

4 Bolt

10 3085619

2 O-Ring

11 3085670

2 Adaptor (Incl. 10)

12 3081497

2 Screw

13 3083166

2 Asm., Band (Incl. 12)

14 3085717

4 Screw and Washer

15 3086387

2 Stopper

16 3085715

2 Valve

17 3086386

2 Asm., Valve, Reed (Incl. 14-18)

18 3086388

2 Plate

10/00

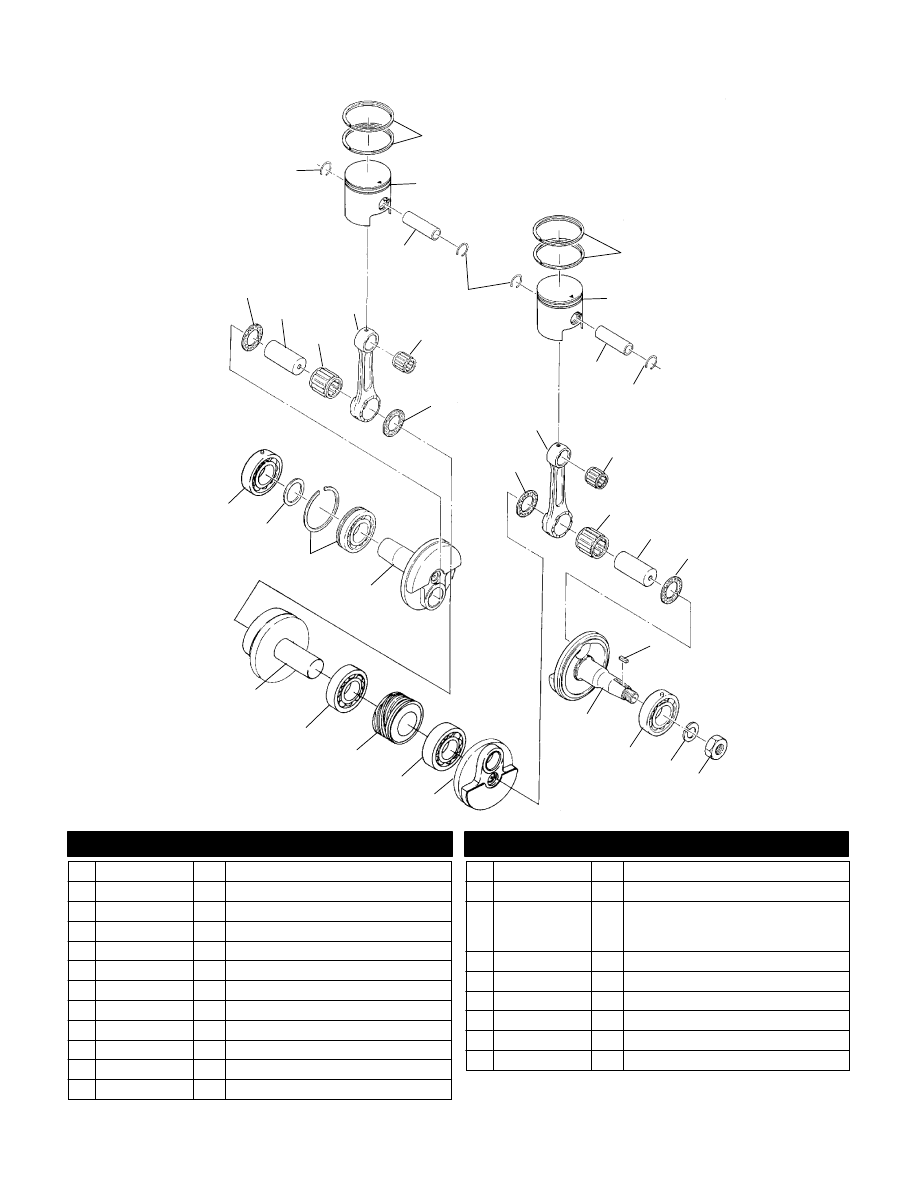

C7

PISTON and CRANKSHAFT

XCF SP EDGE S01NX4FS

6

2

1

1

1

2

3

3

4

4

5

5

5

5

8

8

9

9

7

7

11

12

13

14

17

18

19

19

21

15

20

20

6

16

10

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3084167

4 Clip, Piston Pin

2 3086392

4 Ring, Piston (Standard)

3 3086391

2 Piston Set (Standard)

4 3083849

2 Pin, Piston

5 3083277

4 Spacer, Crank Pin

6 3083456

2 Crank Pin 2

7 3086390

2 Bearing, End, Large

8 3240083

2 Rod, Connecting

9 3083216

2 Bearing, End, Small

10 3085754

1 Bearing, Ball

11 3085677

1 Spacer

12 3085753

1 Bearing, Ball

13 3085675

1 Crankshaft 3 (PTO End)

14 3080130

1 Key

15 3086389

3085673

1

1

Asm., Crankshaft

(Incl. 5-8,10-13,15,19,21)

Crankshaft 1 (Mag End)

16 3084681

1 Bearing, Ball

17 3083094

1 Washer, Spring

18 3083093

1 Nut

19 3085674

1 Crankshaft 2 (Center)(Incl. 6,21)

20 3084586

2 Bearing, Ball

21 3083780

1 Gear, Drive, Oil Pump

10/00

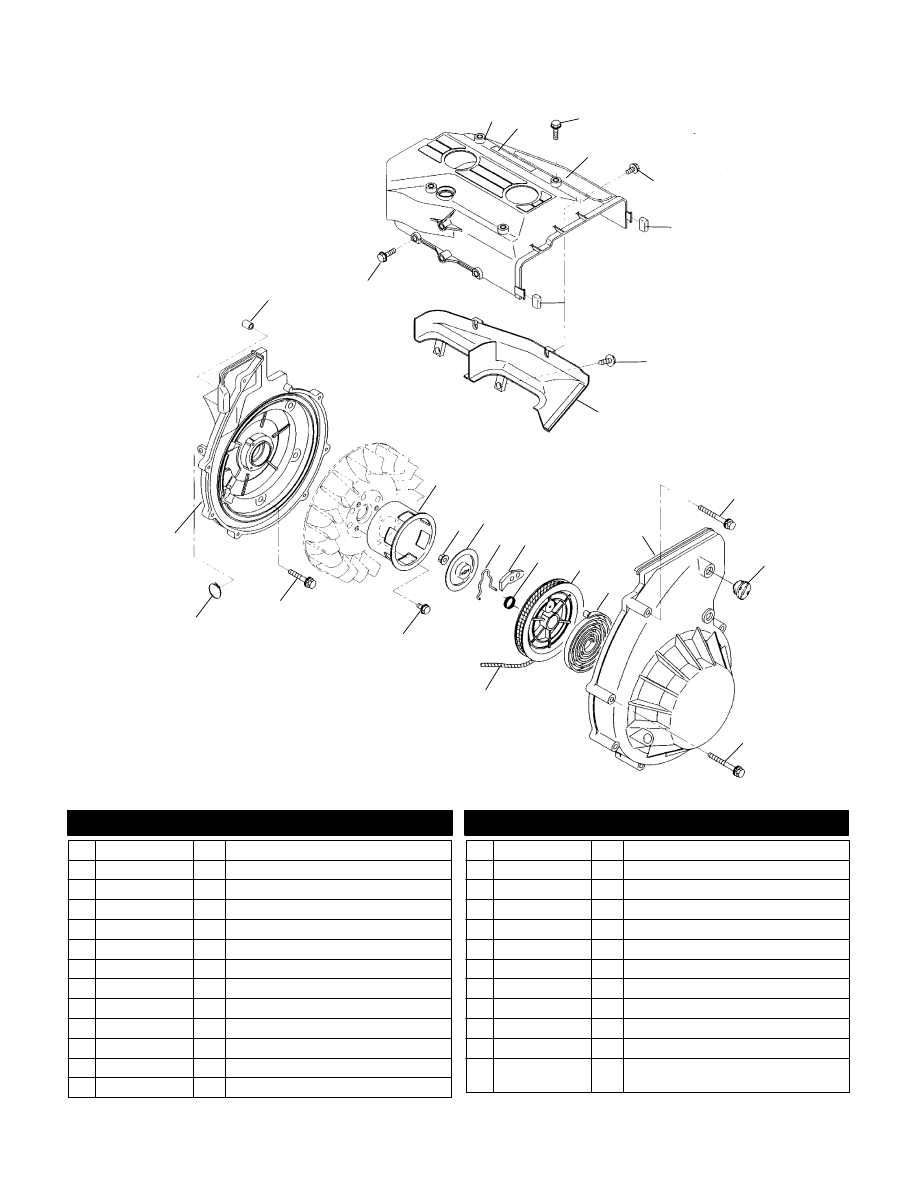

C8

BLOWER HOUSING and RECOIL STARTER

XCF SP EDGE S01NX4FS

1

8

4

2

13

10

14

9

15

24

11

23

22

21

20

19

18

17

12

16

6

6

3

5

7

7

25

9

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3086991

1 Baffle, Cylinder 1

2 7077756

1 Decal - Polaris Engine Shroud

3 3084566

4 Bolt, Flange

4 7077755

1 Decal - 440 Engine Shroud

5 3085693

2 Bolt, Flange

6 3085690

2 Cap, Baffle, Cylinder

7 3085694

4 Bolt, Flange

8 3085691

1 Baffle, Cylinder 2

9 3083550

6 Bolt and Washer

10 3086792

1 Plug, Rubber

11 3085723

1 Rope, Recoil

12 3085688

3 Bolt and Washer

13 3084225

5 Bolt and Washer

14 3084823

1 Band, Wire

15 3087020

1 Housing, Blower

16 3084857

2 Pin, Straight

17 3085685

1 Pulley, Starting

18 3083381

1 Nut, Flange

19 3083464

1 Plate, Friction

20 3083379

1 Spring, Friction

21 3083378

1 Ratchet

22 3083463

1 Spring, Return

23 3083377

1 Reel

24 3083376

1 Spring, Spiral

25 3087018

3087109

1

1

Starter, Recoil (Incl.11,18-25)

Case, Starter

10/00

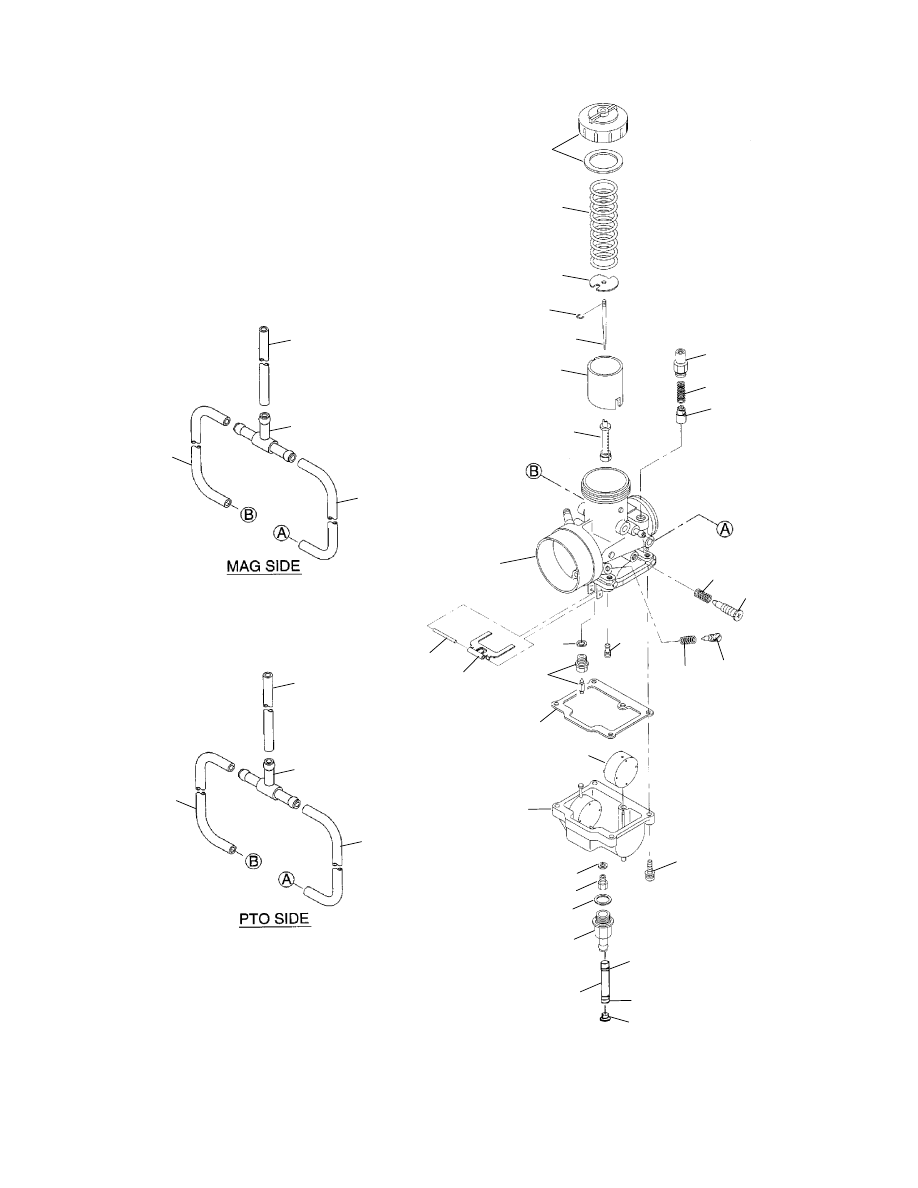

C9

CARBURETOR

XCF SP EDGE S01NX4FS

16

1

2

3

4

5

6

7

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

12

18

8

17

15

14

13

12

11

10

9

10

9

11

10
