B12

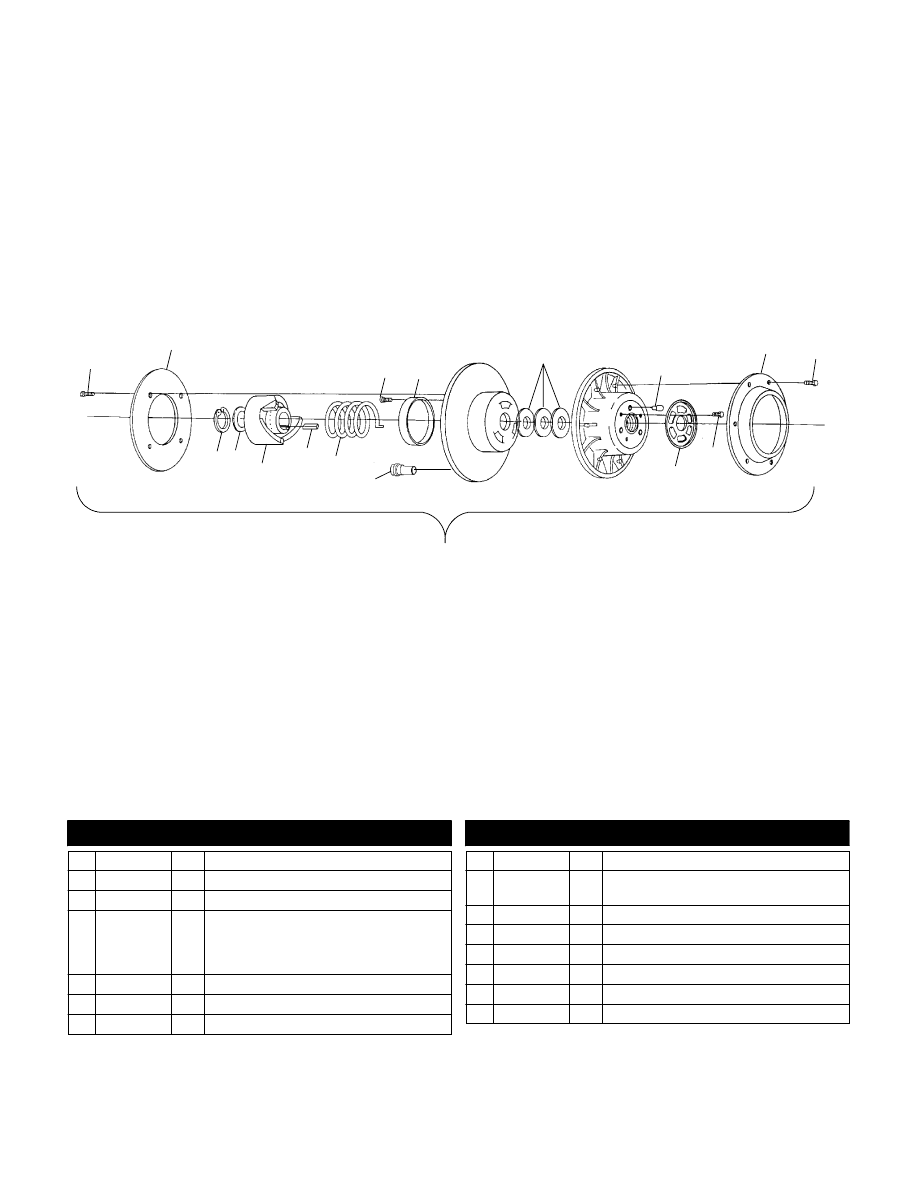

DRIVEN CLUTCH

XCF SP EDGE S01NX4FS

1

2

15 14

13

12 11

3

1

5

8

7

6

1

10

9

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7512048

14 Screw

2 5243158

1 Plate, Driven, Vented

3 3569803

1 Bushing, Driven, Large DU

4 7556804

7555898

7556076

7555865

AR

AR

AR

AR

Washer (.03)

Washer (.02)

Washer (.025)

Washer (.075)

5 5020653

3 Pin, Driven

6 5243157

1 Cap, Driven, Vented

7 7515133

3 Bolt

8 5222878

1 Cam, Driven

9 1321927

1 Asm., Driven Clutch, Basic, 204 W/B

(Incl. 1,3,4,5,7,8,10,12,13,14,15)

10 5430466

3 Button, Ramp

11 7041646

1 Spring, Clutch, Silver/Blue

12 7721103

1 Key

13 5131291

1 Ramp, Driven, R5

14 7556804

6 Washer

15 7714804

1 Ring, Retaining

10/00

B13

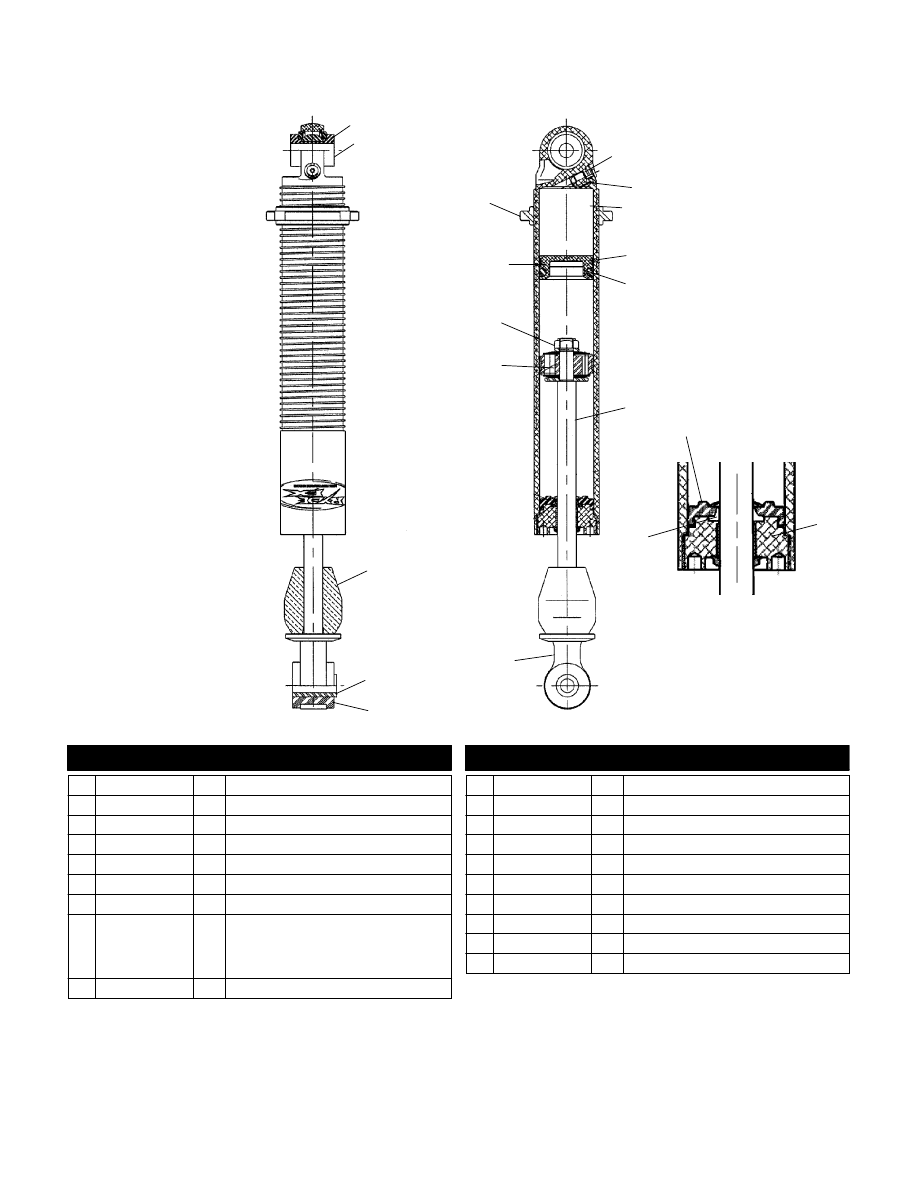

RYDE FX - IFS SHOCK

XCF SP EDGE S01NX4FS

6

14

7

9

13

12

11

17

16

15

4

5

2

1

3

10

8

2

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

7041990

2 Shock, Gas, IFP

2200618

1 Kit - Piston Valving

1 1700036

2 Bushing

2 1700037

2 Sleeve

3 1700042

1 Bumper, Compression

4 1700072

2 Bushing

5 1700009

1 Mount, Upper

6 1700109

1700031

1700077

1700078

1

1

1

1

Asm., Piston

Band, Wear

Washer, Top-Out

Washer, Back-Up

7 1700057

1 Nut

8 1700023

1 IFP

9 1700033

1 Nut, Spring Retainer

10 1700056

1 Screw, Valve

11 1700076

1 Asm., Pressure Valve

12 1700032

1 Band, Wear, IFP

13 1700048

1 O-Ring, IFP

14 1700034

1 Shaft

15 1700022

1 Seal, Cap

16 1700021

1 Seal, Rod

17 1700007

1 Asm., Cylinder Head

10/00

B14

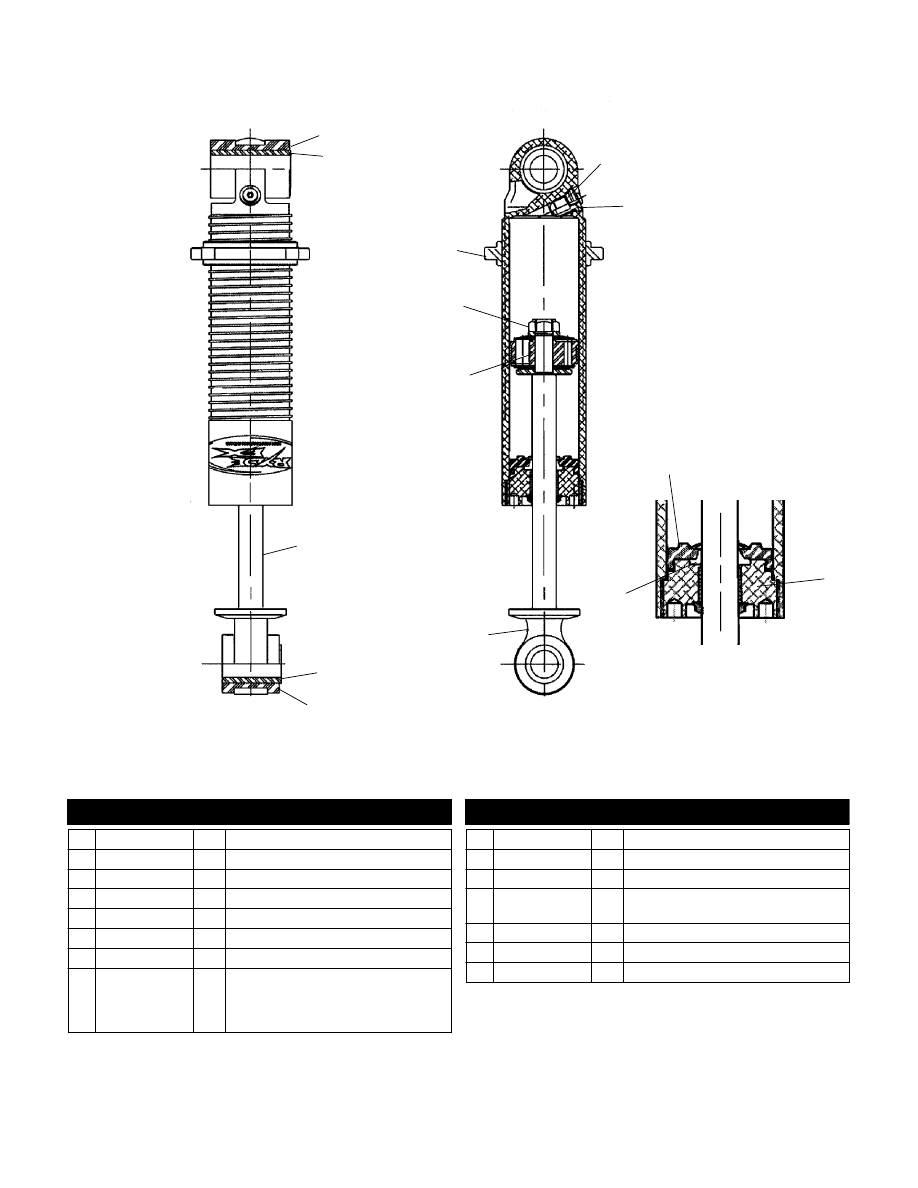

RYDE FX - FRONT TRACK SHOCK

XCF SP EDGE S01NX4FS

1

2

3

4

5

6

14

10

9

11

12

8

7

13

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

7041992

1 Shock, Front Track

1 1700074

2 Bushing

2 1700071

1 Sleeve

3 1700029

1 Shaft

4 1700069

1 Sleeve

5 1700075

2 Bushing

6 1700011

1 Mount, Upper

7 1700100

1700031

1700077

1700078

1

1

1

1

Asm., Piston

Band, Wear

Washer, Top-Out

Washer, Back-Up

8 1700057

1 Nut

9 1700033

1 Nut, Spring Retainer

10 1700056

1 Screw, Valve

11 1700076

1700047

1

1

Asm., Pressure Valve

O-Ring, Pressure Valve

12 1700022

1 Seal, Cap

13 1700021

1 Seal, Rod

14 1700007

1 Asm., Cylinder Head

10/00

C1

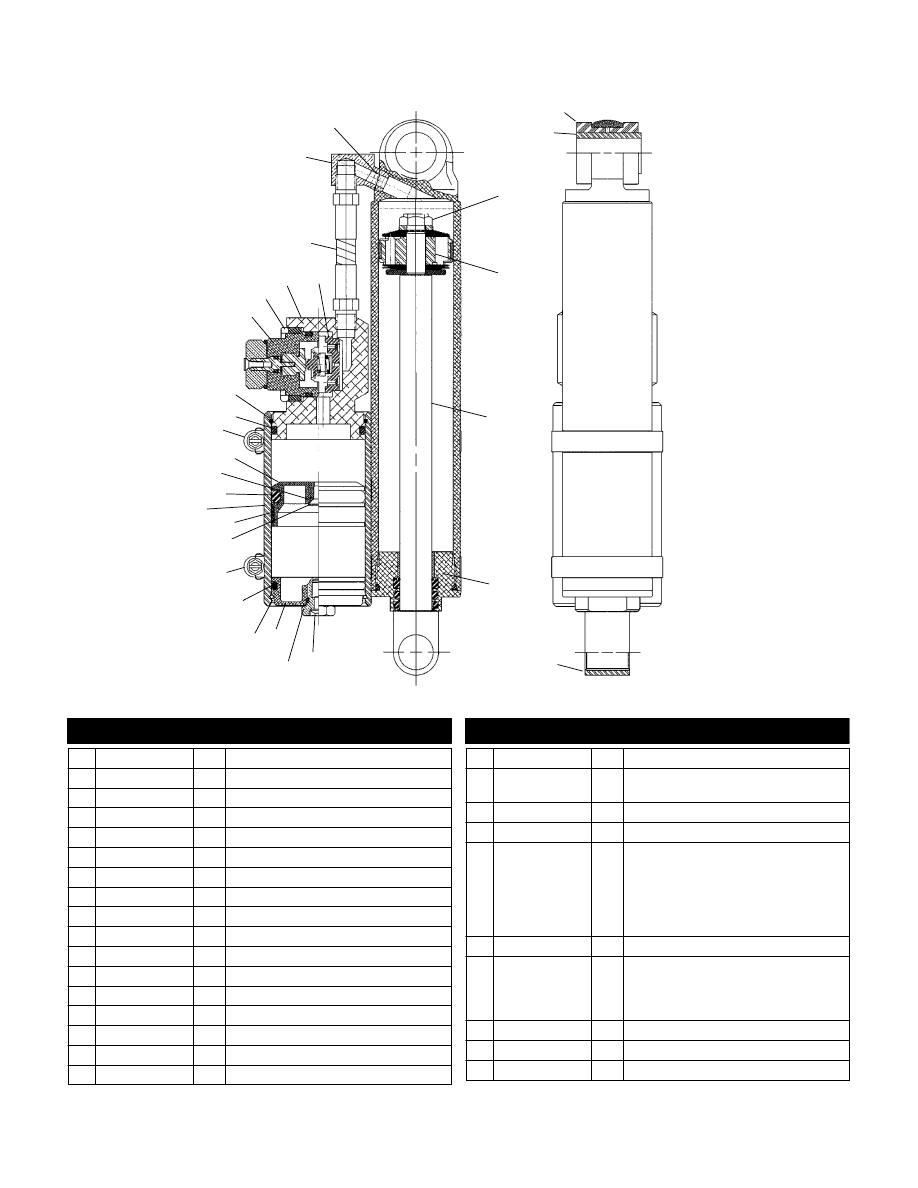

RYDE FX - REAR TRACK SHOCK

XCF SP EDGE S01NX4FS

4

25

3

24

10

9

22

5

23

2

1

7

6

21

8

26

20

11

10

12

15

13

16

17

18 19

14

8

9

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

7041991

1 Shock, Rear Track

1 1700146

1 Connector

2 1700064

1 Adaptor, Modified

3 1700060

1 Hose, Braided

4 1700002

1 Asm., Compression Head

5 1700144

1 Endcap, Clicker

6 1700145

1 Collar

7 1700013

1 Asm., Clicker

8 1700059

2 Circlip

9 1700044

2 O-Ring, Endcap

10 1700063

2 Clamp, Hose

11 1700017

1 IFP

12 1700016

1 O-Ring, Bleed Screw

13 1700043

1 O-Ring, IFP

14 1700123

1 Body, Reservoir

15 1700018

1 Band, Wear, IFP

16 1700054

1 Screw, Bleed, IFP

17 1700058

1 Endcap

18 1700053

1700045

1

1

Asm., Pressure Valve

O-Ring, Pressure Valve

19 1700055

1 Screw, Valve

20 1700024

1 Mount, Upper

21 1700008

1700051

1700019

1700046

1700020

--------------

1

1

1

1

1

1

Asm., Cylinder Head

O-Ring, External

Scraper, Rod

O-Ring, Internal

Seal, Rod

Bearing, DU

22 1700014

1 Shaft

23 1700103

1700031

1700077

1700078

1

1

1

1

Asm., Piston

Band, Wear

Washer, Top-Out

Washer, Back-Up

24 1700057

1 Nut

25 1700070

1 Sleeve

26 1700073

2 Bushing

10/00
