Snowmobile Polaris XCF SP EDGE Model S01NX4FS (2001 year). Manual - part 5

B4

STEERING - HANDLEBAR

XCF SP EDGE S01NX4FS

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661624

1 Pin, Retaining

2 7710503

1 Ring, Retaining

3 5432970

2010171

1

1

Lever, Throttle

Lever w/Heater

4 5431592

1 Block, Throttle/Brake

5 7511848

8 Screw

6 5432634

2 Grip, Handlebar

7 5431096

2 Plug, Overflow

8 5433345

1 Adaptor, Block

9 1820854-067

1 Handlebar

10 7517238

4 Screw

11 7076468

2200891

1

1

Decal - “POLARIS”

Kit - Decal Application Solution

12 2682624

1 Cover, Handlebar

13 5812064

1 Pad, Handlebar

14 --------------

1 Asm., Master Cylinder

(See Brake Pg. A12)

15 5630187

2 Block, Handlebar

16 1821048-067

1 Post, Steering

17 7542122

4 Nut, Nylok

18 4110107

1 Switch, Dimmer

19 7512331

2 Bolt, Carriage

20 2460311

2 Heater, Grip, Lo/Hi

21 1013472-067

1 Hoop, Steering

22 7512377

4 Bolt, Carriage

23 7542343

8 Nut

24 7621433

6 Rivet

25 5244470

2 Plate, Tie Rod Boot

26 5433532

5433533

1

1

Boot, Tie Rod, LH

Boot, Tie Rod, RH

27 7080510

1 Fitting, 90 Degree

28 5132967

7080424

2

1

Bracket, Steering Post

Fitting, Lubrication

29 5434167

4 Bushing

30 5245513-067

1 Bracket, Console Support

31 7080424

1 Fitting, Lubrication

32 5432261

1 Holder, Wire

33 7710401

1 Ring, Retaining

34 7512465

1 Screw, Set

35 7555727

1 Washer

36 4110106

1 Switch, Auxiliary Shut-Off

37 7555730

2 Washer

10/00

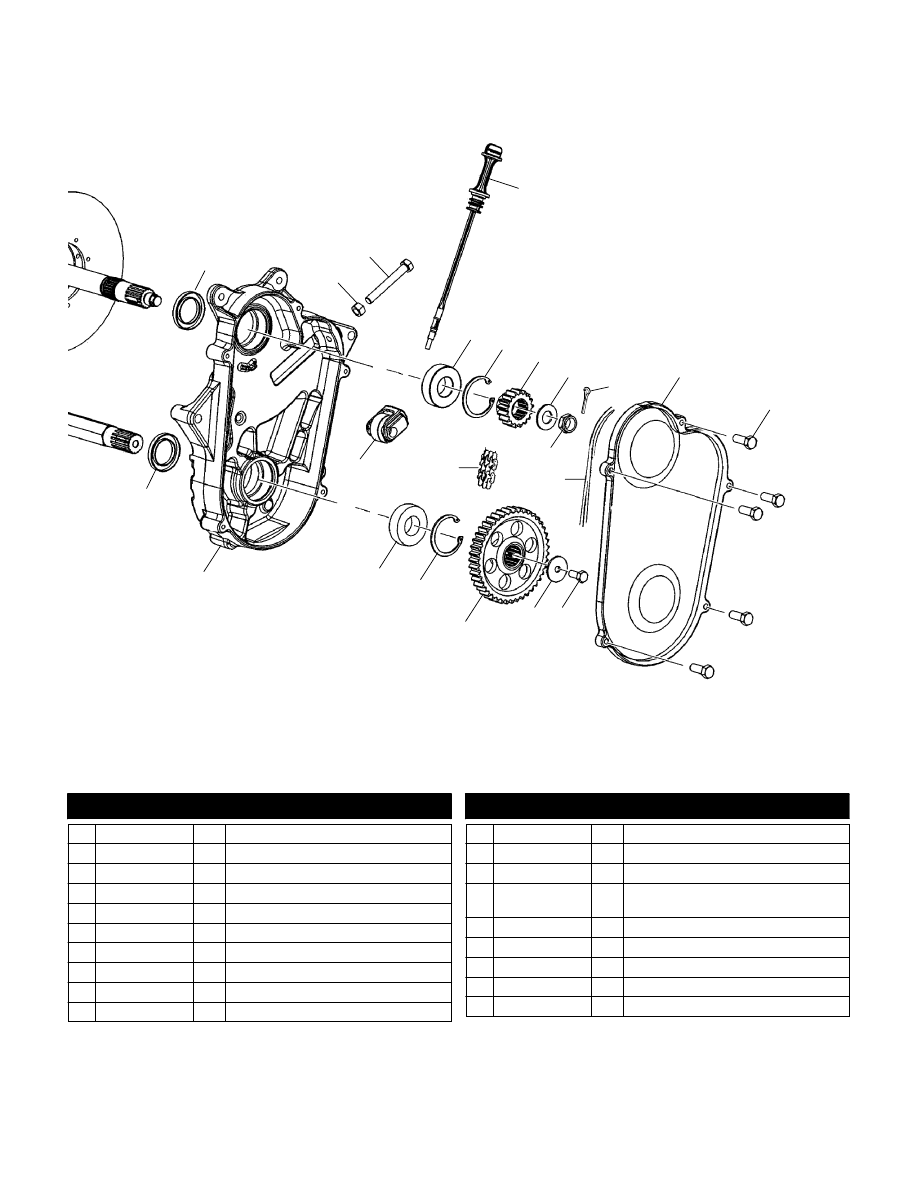

B5

CHAINCASE

XCF SP EDGE S01NX4FS

1

3

2

4

5

7

6

8

10

9

11

12

13

15

16

18

17

14

19

1

5

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3610030

2 Seal, Oil

2 7542404

1 Nut

3 7512470

1 Screw

4 3514309

2 Bearing

5 7718406

2 Ring, Retaining

6 1332252

1 Asm., Tightener, Gearcase

7 3221098

1 Sprocket, 22T, 3/4W

8 7571620

1 Washer, Spring

9 7661203

1 Pin, Cotter

10 7542811

1 Nut, FLEXLOC

11 5411497

1 Gasket, Chaincase

12 5133001

1 Cover, Chaincase

13 7512242

5 Screw

14 5431419

5410675

1

1

Dipstick

O-Ring

15 7515350

1 Screw

16 7571618

1 Washer, Spring

17 2900016

1 Sprocket, 43T, 3/4W

18 3221109

1 Chain, 74P, 3/4W

19 5132906

1 Chaincase

10/00

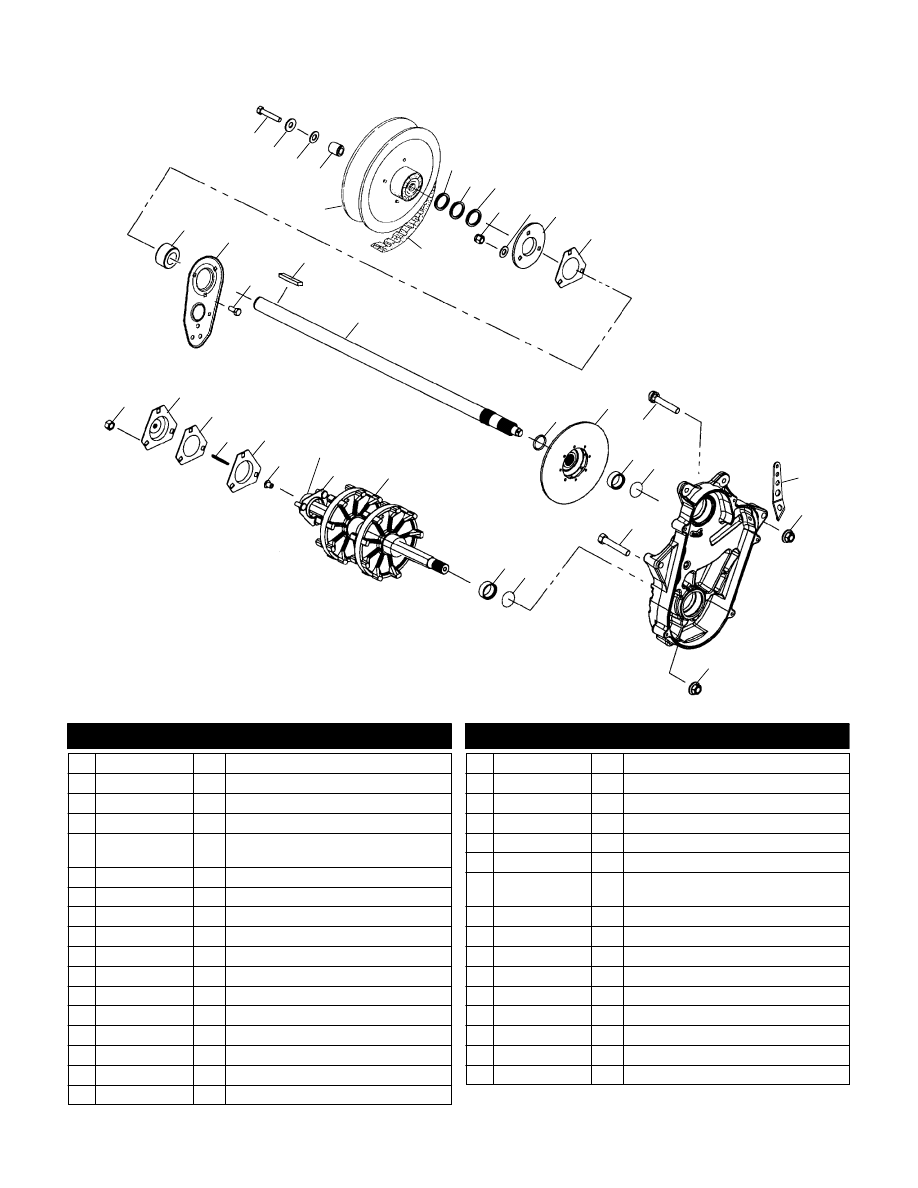

B6

DRIVE TRAIN

XCF SP EDGE S01NX4FS

1

2

3

5

6

9

16

12

14

15

11

10

18

19

20

22 23

21

29

26

30

31

32

33

28

25

13

17

27

8

21

25

10

23

22

24

4

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7515301

1 Bolt

2 7555701

1 Washer, Flat

3 7555734

AR Washer, Flat

4 5133106

1 Spacer

5 --------------

1 Asm., Driven Clutch, Basic 204 W/B

(See Driven Clutch Pg. B12, Ref. 9)

6 3211078

1 Belt, Drive

7 7555917

1 Washer

8 7555864

AR Washer

9 7556509

AR Bushing

10 7542324

6 Nut, Nylok

11 7558402

3 Washer, Flat

12 5241359

1 Flangette w/Grease Fitting

13 5811095

1 Gasket, Jackshaft

14 3514519

1 Bearing, Jackshaft, 1”

15 5245446-067

1 Flangette

16 7512377

3 Bolt, Carriage

17 7721128

1 Key

18 1332254

1 Asm., Jackshaft (Incl. 19)

19 7710422

1 Ring, Retaining

20 1910523

1 Disc, Brake

21 7515428

3 Bolt, Carriage

22 5020588

2 Sleeve, Seal

23 5410613

2 O-Ring

24 --------------

1 Bracket, Retainer (See Exhaust Sys-

tem Pg. C4, Ref. 3)

25 7542423

3 Nut, Flange

26 1590313

1 Asm., Drive Shaft (Incl. 27,28,29)

27 1012945

1 Asm., Flangette w/Screws

28 3514525

1 Bearing

29 3280019

1 Bushing, Speedometer, Metal

30 5243529

1 Flangette

31 3280017

1 Key, Speedometer, Square

32 5830012

1 Gasket, Drive Adaptor

33 3280116

1 Adaptor w/Fitting, Drive

10/00

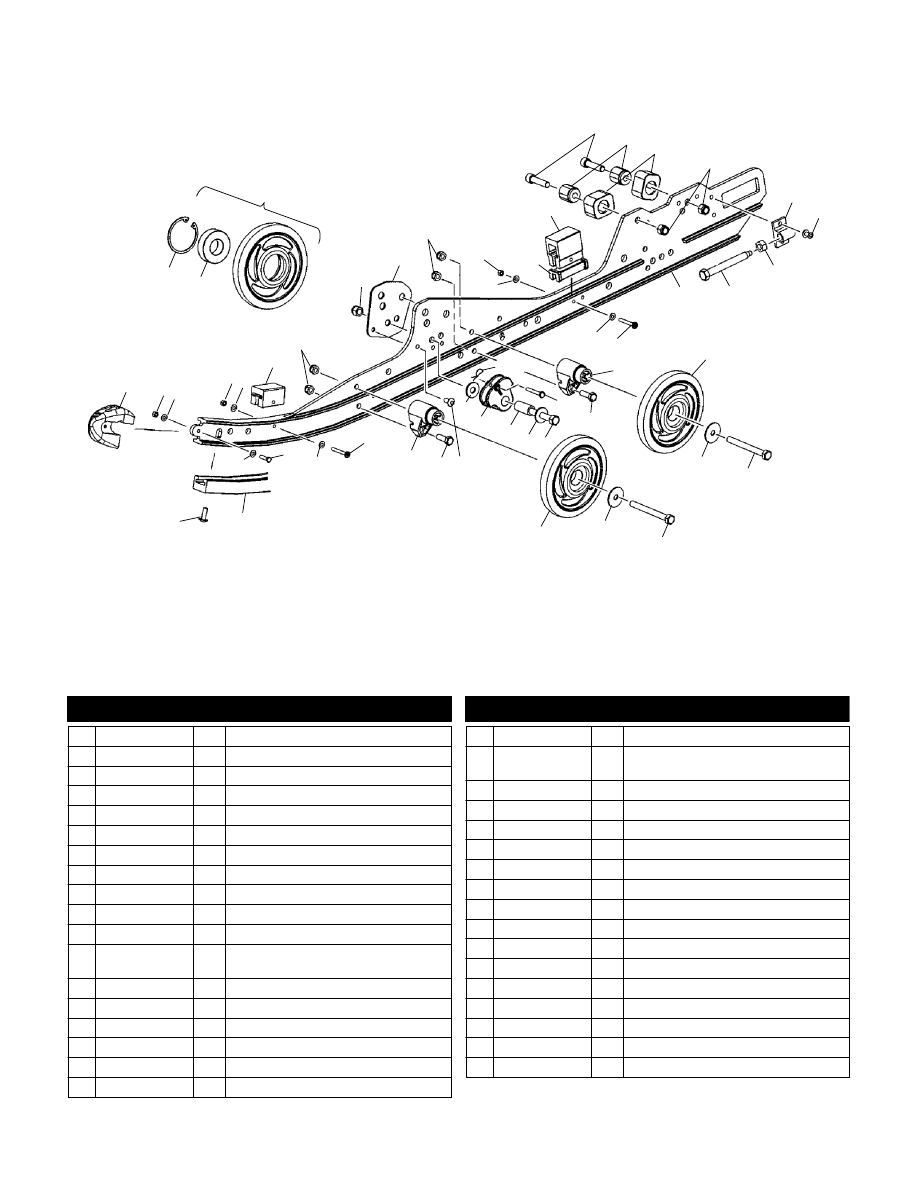

B7

RAIL MOUNTING (SUSPENSION)

XCF SP EDGE S01NX4FS

17

18

24

33

20

22

2

3

19

21

23

7

35

4

25

1

9

16

8

10

12

13

14 15

5

5

21

1

22

1

25

23

24

8

28

29

34

9

29

31 30

11

6

32

5 6

6

6

6

6

26

27

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1590318-293

4 Asm., Wheel (Incl. 2,3)

2 7718407

4 Ring, Retaining (1 per Wheel)

3 3514303

4 Bearing (1 per Wheel)

4 5434168

2 Cap, Rail Tip

5 7541925

6 Nut, Nylok

6 7555783

12 Washer, Flat

7 5521499

2 Bumper, Front

8 7542324

8 Nut, Nylok

9 7542439

6 Nut, Nylok

10 5245430

2 Bracket, Rail Reinforcement

11 5432946

2 Liner, Bumper

12 5521498

5432946

2

2

Bumper, Rear

Liner, Bumper

13 7515537

4 Screw

14 5131113

4 Mount, Bumper

15 5410925

4 Bumper, Pivot Arm

16 5132444

2 Block, Idler Bolt Adjusting

17 7621501

4 Rivet

18 7547156

2 Nut

19 7517773

2 Screw

20 1541622

1541623

1

1

Asm., Rail, LH (Incl. 4,7,12,15,16)

Asm., Rail, RH (Incl. 4,7,12,15,16)

21 7510504

4 Screw

22 5631065

2 Mount, Wheel

23 7515346

4 Screw

24 7571618

4 Washer

25 7515317

4 Screw

26 7661123

2 Pin, Clevis

27 7661644

2 Pin, Hitch

28 7515438

2 Screw

29 7555983

2 Washer

30 5333948

2 Spacer

31 5433922

2 Spring, Roller, Square

32 7661845

2 Rivet

33 7511930

2 Bolt

34 5521581-309

2 Hifax

35 7515199

2 Screw

10/00
