Snowmobile Polaris XCF SP EDGE Model S01NX4FS (2001 year). Manual - part 3

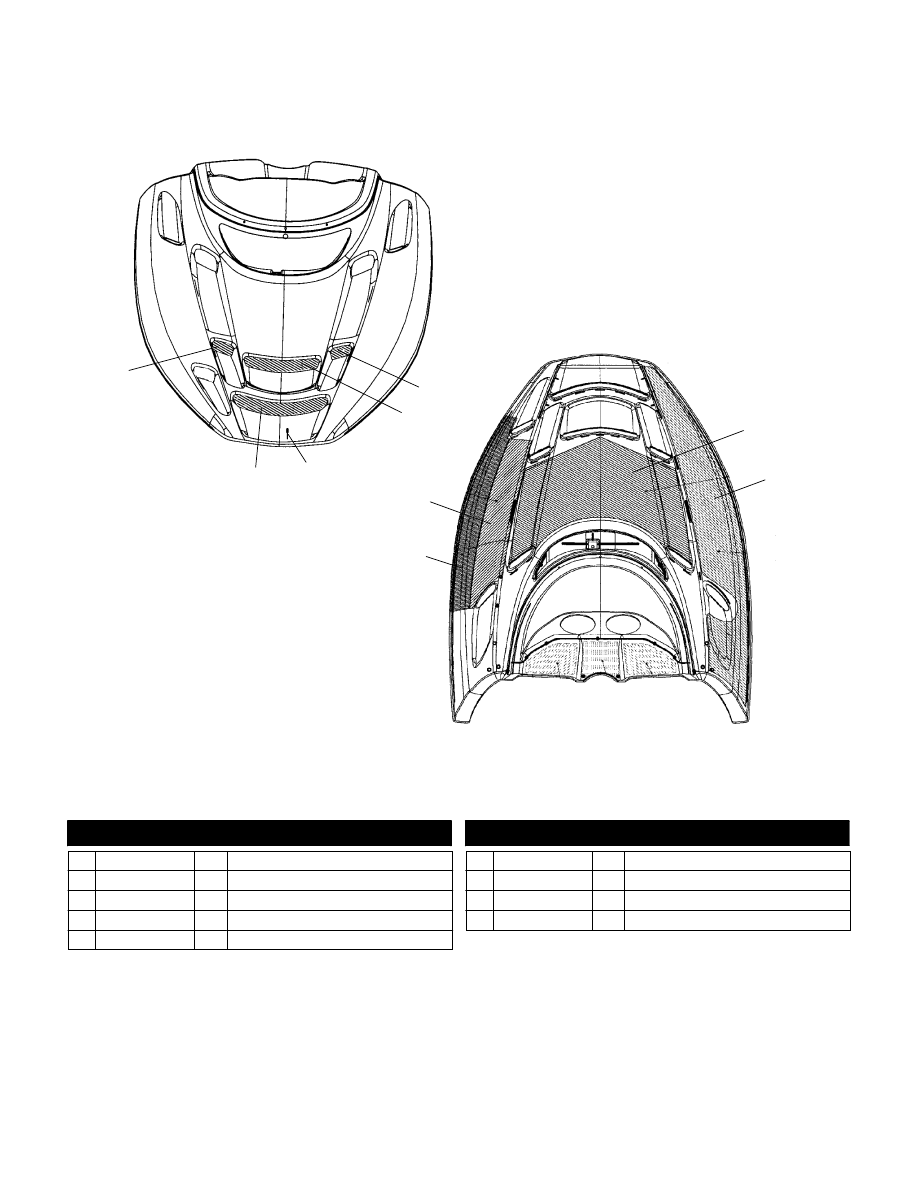

A10

FOIL/FOAM

XCF SP EDGE S01NX4FS

9

8

6

2

4

5

1

3

VIEW FROM UNDER HOOD

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5243465-067

1 Screen, Nostril Hood, RH

2 5243462-067

1 Screen, Louver Hood, Front

3 7621334

7 Rivet

4 5243463-067

1 Screen, Hood, Louver, Rear

5 5243464-067

1 Screen, Hood, Nostril, LH

6 5812107

1 Foil, Hood, RH

7 5812106

1 Foil, Hood, RH

8 5812008

1 Foam, Hood, LH

9 5812007

1 Foam, Hood, Center

10/00

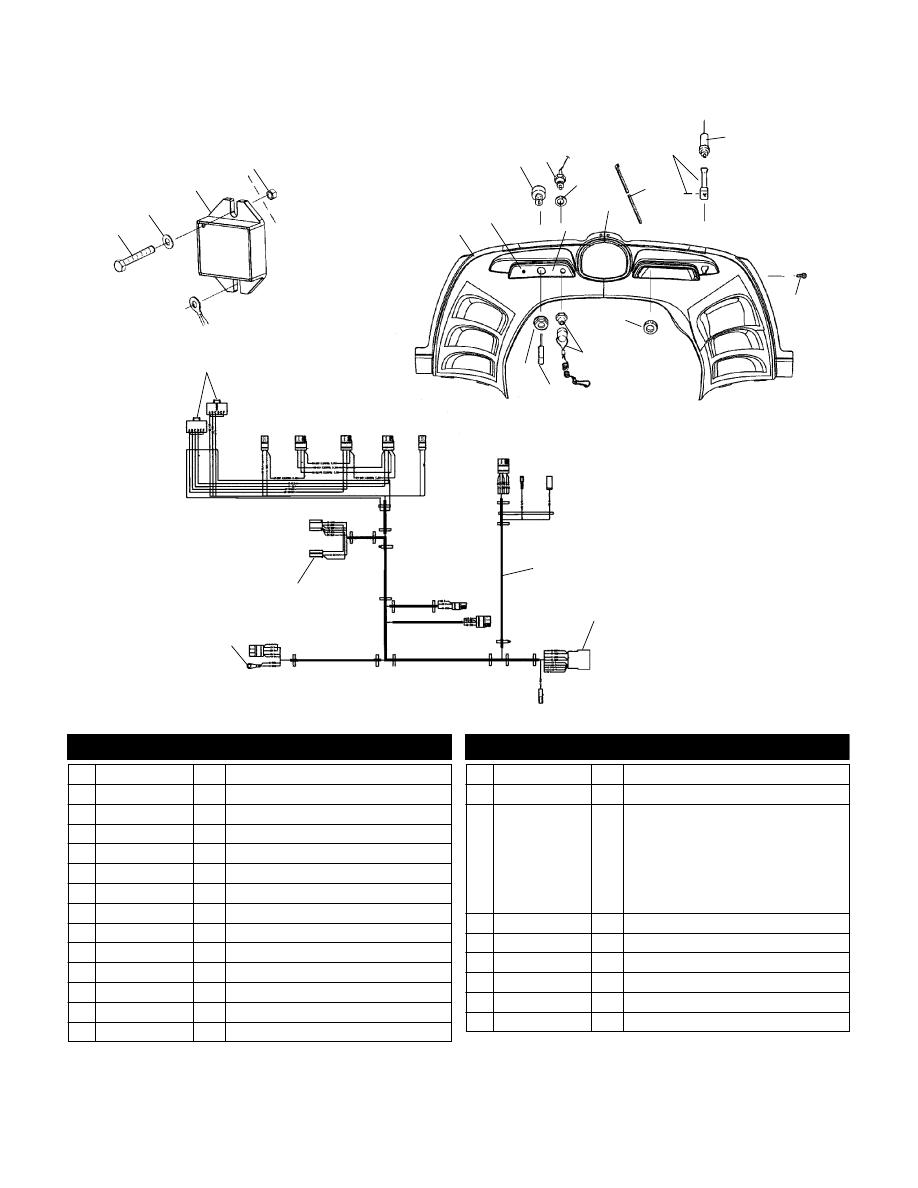

A11

CONSOLE

XCF SP EDGE S01NX4FS

19

23

22

18

7

17

16

14

13

20

3

4

1

5

21

12

15

8

9

8

2

10

11

6

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512031

2 Screw

2 7555746

2 Washer

3 4010301

1 Regulator

4 7541925

1 Nut, Nylok

5 5434103

1 Console

6 4110263

1 Switch, Heater, Hi/Lo

7 2201614

1 Kit - Ignition Switch

8 4010187

1 Switch, Tether

9 7558707

1 Bushing

10 7078318

1 Decal - Console, Ignition

11 7670082

2 U-Clip

12 7080138

1 Cable Tie

13 5432943

1 Lever, Choke (Incl. Pin)

14 7080290

1 Cable, Choke (Incl. 13,16)

15 7515199

2 Screw

16 5432944

1 Nut, Choke

17 5410611

1 Cap w/Key NOTE: When ordering

ignition key PN 5410611 be sure to

specify if for an A,B,C,D, or E switch.

Letter code will be labeled on under-

side of switch body behind console.

Key dot code found on key cap (i.e.

one dot = A, two dots= B, etc.).

18 7547035

1 Nut, Ignition

19 4010193

2 Housing, Connector

20 4020063

1 Housing

21 4020092

1 Terminal, Ring

22 4020057

1 Housing

23 2460920

1 Harness, Main Wire

10/00

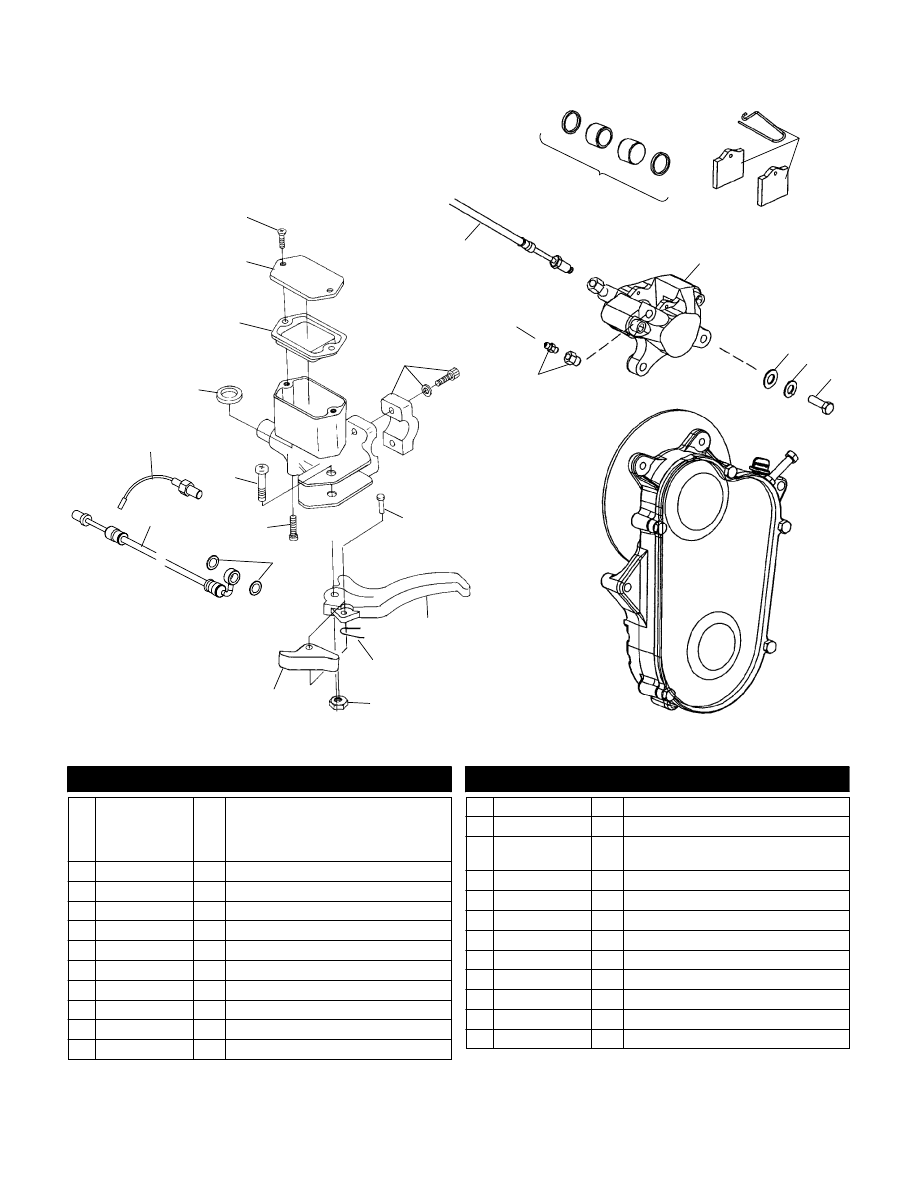

A12

BRAKE

XCF SP EDGE S01NX4FS

19

18

17

22

20

16

1

2

3

9

7

14

8

11

12

15

10

21

4

13

5

6

6

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2010207

2200809

1

1

Asm., Master Cylinder

(Incl. 1-4,7,8,10-15)

Kit - Master Cylinder Reservoir

(Incl. 1,2,3,4)

1 1930797

2 Bolt, Cap

2 1930796

1 Cap, Reservoir

3 1930795

1 Diaphragm

4 --------------

1 Ring, Square, Reservoir

5 4010556

1 Switch, Pressure

6 1910524

1 Line, Brake

7 1930805

1 Bolt

8 1930792

2 Bolt, Reservoir

9 5410988

2 Seal

10 2201090

1 Kit - Park Brake Lever (Incl. 12,14)

11 1930806

1 Nut

12 --------------

1 Spring, Flat

13 2201921

1 Kit - Brake Lever w/Parking Latch

(Incl. 11-14)

14 1930804

1 Rivet

15 2200808

1 Kit - Master Cylinder Clamp

16 2201428

1 Kit - Bleeder Replacement

17 7515534

2 Screw

18 7552603

2 Washer, Spring Lock

19 7556160

2 Washer

20 1910521

1 Asm., Brake Caliper (Incl. Brake Pad)

21 2201923

1 Kit - Piston, Seal, Caliper

22 2201861

1 Kit - Pads and Pin

10/00

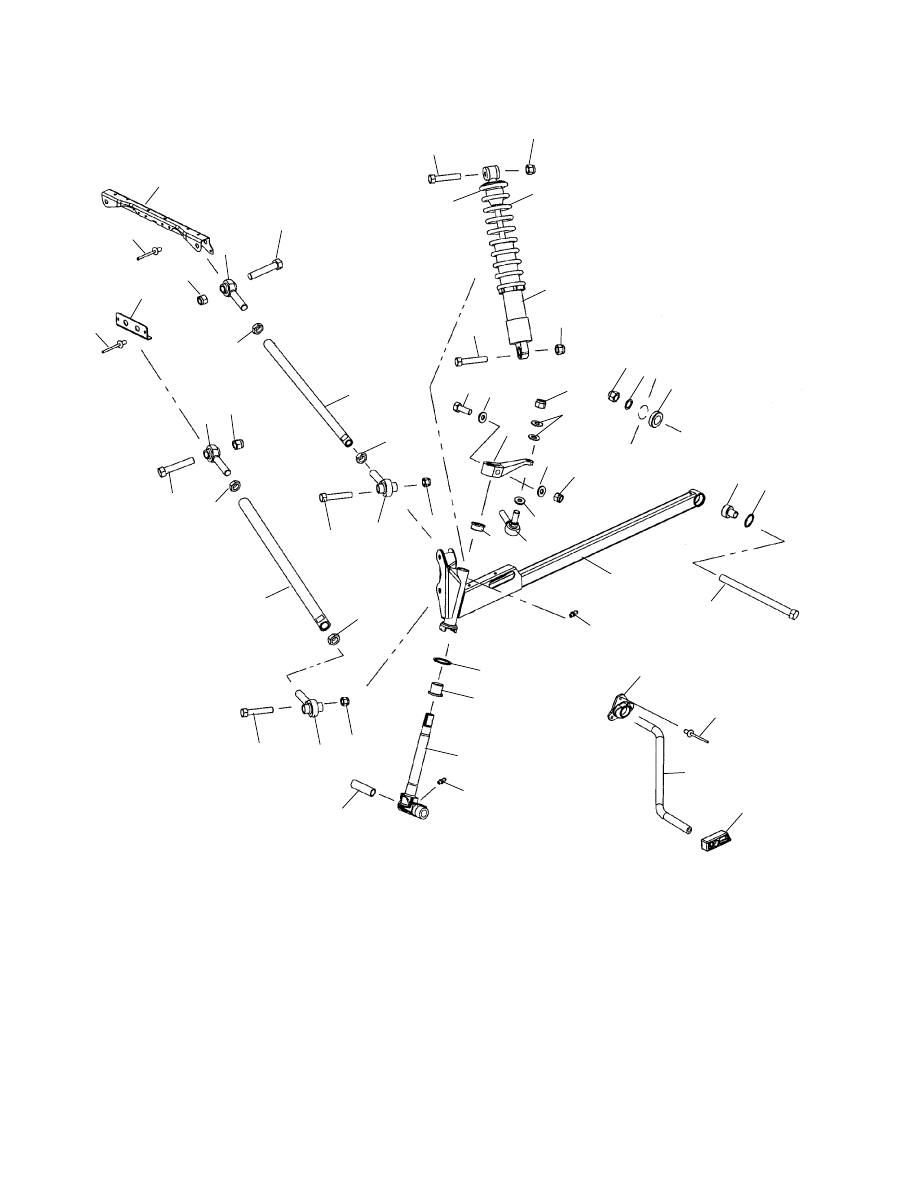

A13

FRONT SUSPENSION

XCF SP EDGE S01NX4FS

10

17

18

46

11

12

6

21 22

35

23

24

8

7

25

26

27

28

29

30

31

32

33

34

40

36

38

49

42

39

2

41

47

4

45

43

3

5

10

10

11

13

10

15

1

44

48

20

19

37

9

9

14

6

46

16
