Snowmobile Polaris XCF SP EDGE Model S01NX4FS (2001 year). Manual - part 2

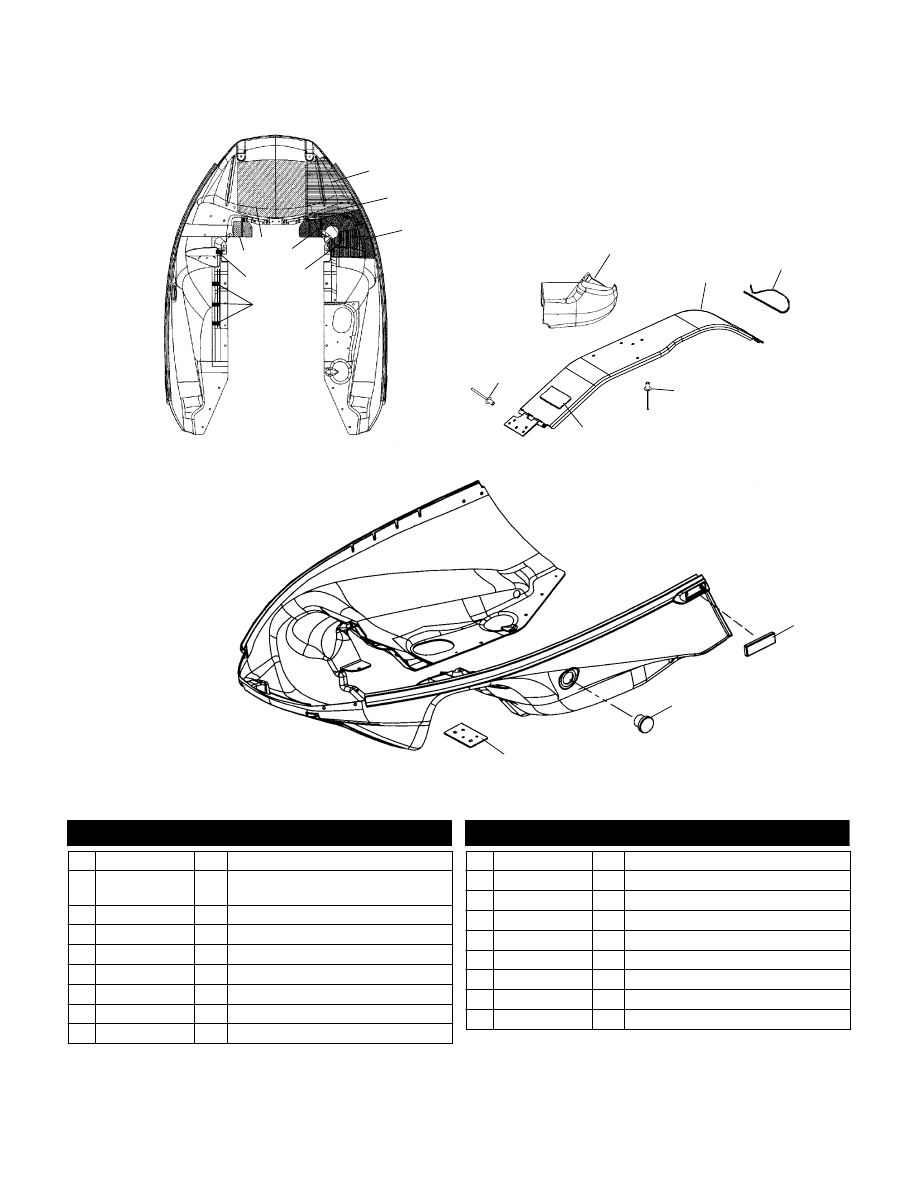

A6

NOSEPAN

XCF SP EDGE S01NX4FS

4

3

6

14

11

7

5

8

12

13

15

16

17

18

9

10

1

2

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7670130

3 U-Clip

2 7080963

7621435

1

1

J-Clip

Rivet

3 5812020

2 Foil, Tape, Nosepan

4 5811458

1 Foil, Tape

5 5812089

1 Foil, Shock Tower, #2

6 5812088

1 Foil, Shock Tower, #1

7 5812040

1 Foil, Nosepan, Front

8 5812067

1 Foil, Tape

9 5812068

1 Foil, Tape, Edge

10 7621402

5 Rivet

11 5433761

1 Duct, Air Outlet

12 1013069

1 Guard, Clutch

13 7080216

1 Pin, Clutch Cover

14 7621485

3 Rivet, Bulbex

15 7079297

1 Decal - Warning, Engine/Clutch

16 2670134

2 Reflector, Amber

17 5433926

1 Plug, Hole

18 5211722

1 Plate, Backer

10/00

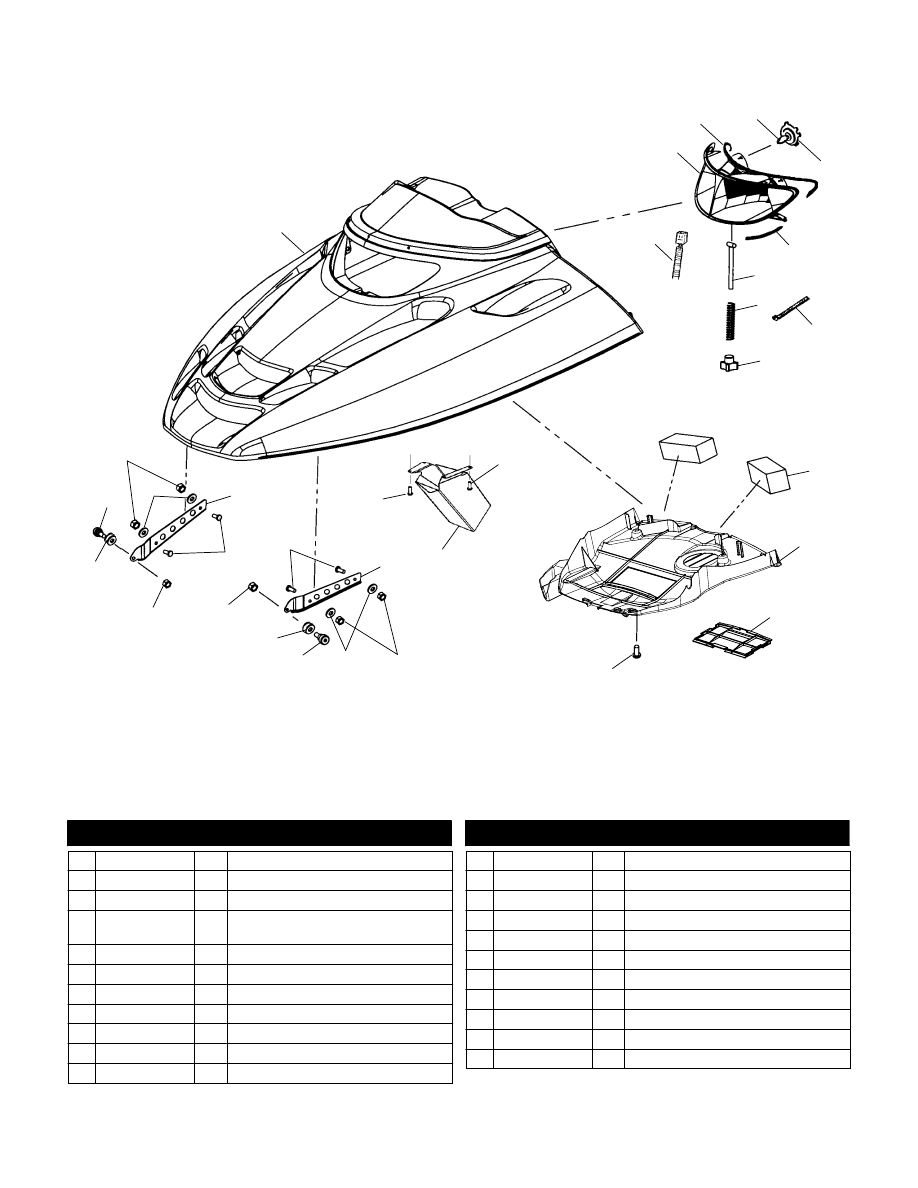

A7

HOOD

XCF SP EDGE S01NX4FS

1

3

5

6

7

8

10

11

12

16

19

20

22

9

19

20

18

17

21

17

18

21

17

14

4

17

13

2

14

14

15

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2632345-293

1 Asm., Hood (Incl. Foam and Foil)

2 2460791

1 Harness, Headlight

3 2410132

1 Asm. Headlamp (Incl. Bulbs)

4 5812175

5812174

1

1

Seal, Headlight, Top

Seal, Headlight, Bottom

5 2870448

2 Bulb, Headlight

6 4032063

2 Retainer, Headlamp Bulb

7 7517872

1 Bolt, Tee Adjuster

8 7041954

1 Spring, Headlight Adjust

9 7080138

2 Cable Tie

10 7080887

1 Knob, Headlight Adjust

11 5811793

2 Foam, Prefilter

12 5433516

1 Plenum, Hood Intake

13 5433660

1 Cover, Headlight Access

14 7512068

11 Screw

15 1013549

1 Duct, Air, Brake

16 5243567-067

1 Hinge, Upper, LH

17 7542122

6 Nut, Nylok

18 7558301

4 Washer, Flat

19 7512113

2 Bolt

20 5332403

2 Spacer

21 7512240

4 Bolt

22 5243568-067

1 Hinge, Upper, RH

10/00

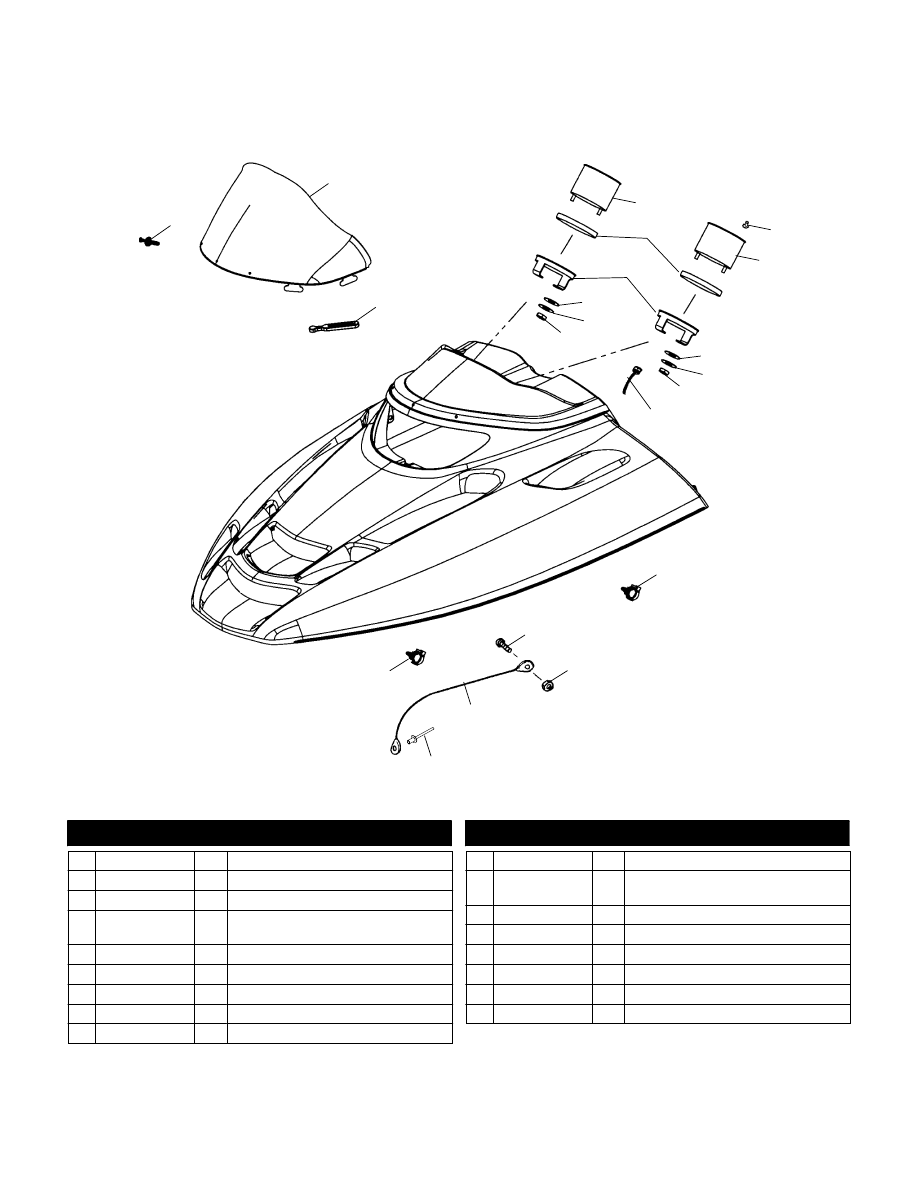

A8

HOOD

XCF SP EDGE S01NX4FS

1

2

3

4

5

6

7

8

9

10

11

7

8

9

16

17

14

15

13

12

13

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7621509

3 Rivet

2 5433741

1 Windshield, Clear

3 5410970

4 Retainer, Windshield

4 3280329

4030015

1

3

Asm., Tachometer w/Fuel Light, White

Bulb, Replacement

5 3280209

2 Cushion, Rubber

6 3280210

2 Bracket, Speedometer/Tachometer

7 3280157

4 Washer, Flat

8 3280156

4 Washer, Split Lock

9 3280158

4 Nut

10 3280186

1 Knob, Trip Meter

11 3280348

4030015

1

4

Asm., Speedometer

Bulb, Replacement

12 3280139

1 Cable, Speedometer

13 4020139

2 Clip, Rosebud, Upper

14 7512018

2 Screw

15 7541925

2 Nut, Nylok

16 7080521

2 Cable, Hood Retainer

17 7661637

2 Rivet

10/00

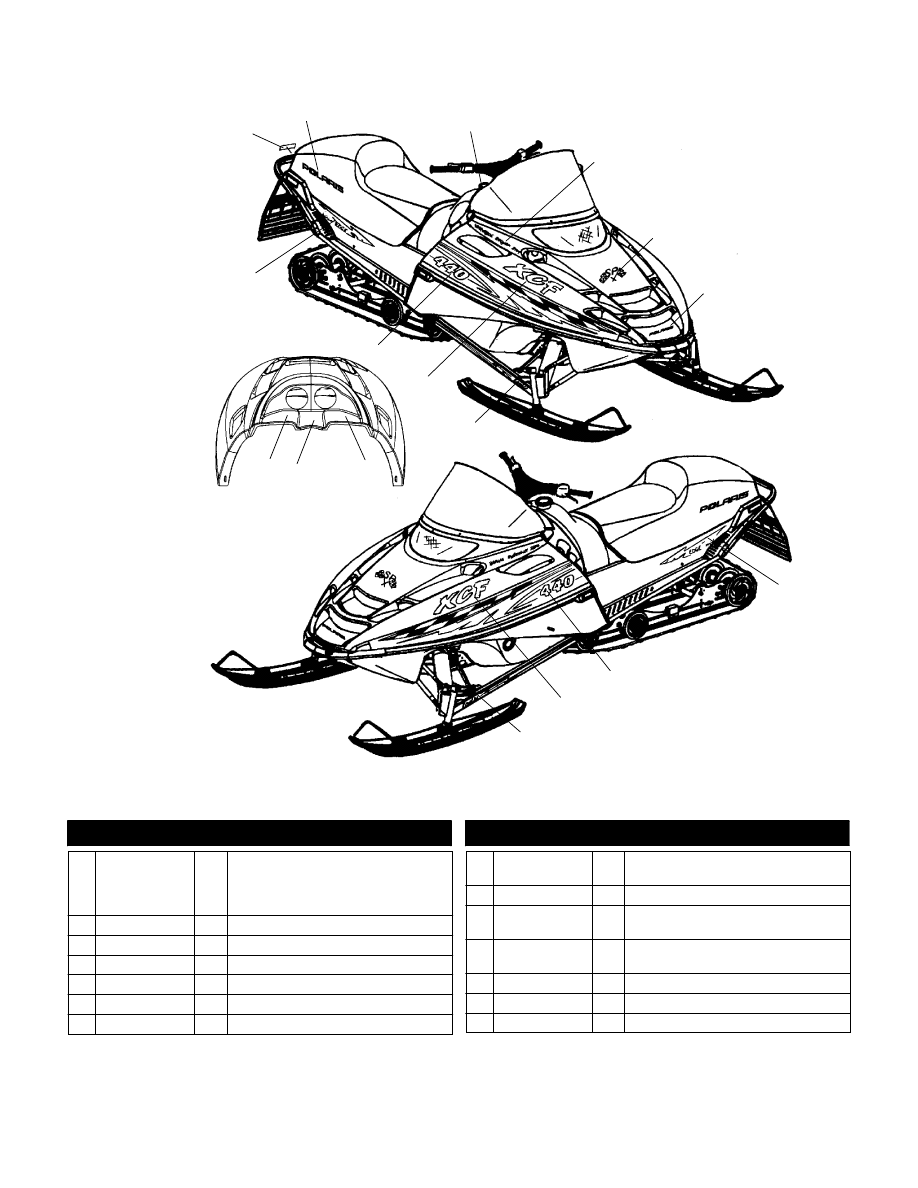

A9

DECALS

XCF SP EDGE S01NX4FS

1

2

4

5

6

8

9

11 12

13

7

3

10

8

7

9

10

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2201789

2200891

1

1

Kit Hood Decals, ’01 XCF Edge

(Incl. 4,5,6,8,9,11,12,13)

Kit - Decal Application Solution

(For Seat Decals)

1 7076360

1 Decal - Track/Seat, English/French

2 7078402

2 Decal - Seat, “POLARIS”

3 7075438

1 Decal - No Passenger

4 7078627

2 Decal - “HIGH OUTPUT FAN”

5 7078607

1 Decal - Hood Center, Flags, “SP”

6 7078608

1 Decal - Hood Center, “POLARIS”

7 7078615

7078616

1

1

Decal - Trailing Arm, “INDY”, LH

Decal - Trailing Arm, “INDY”, RH

8 7078654

2 Decal - Hood Top, “XCF”

9 7078619

7078620

1

1

Decal - Hood Side, “440”, LH

Decal - Hood Side, “440”, RH

10 7079517

7079518

1

1

Decal - Tunnel, “Ryde FX Edge”, LH

Decal - Tunnel, “Ryde FX Edge”, RH

11 7078056

1 Decal - Warning, English

12 7078363

1 Decal - Caution, English/French

13 7078057

1 Decal - Warning, French

10/00
