Snowmobile Polaris XCF SP EDGE Model S01NX4FS (2001 year). Manual - part 6

B8

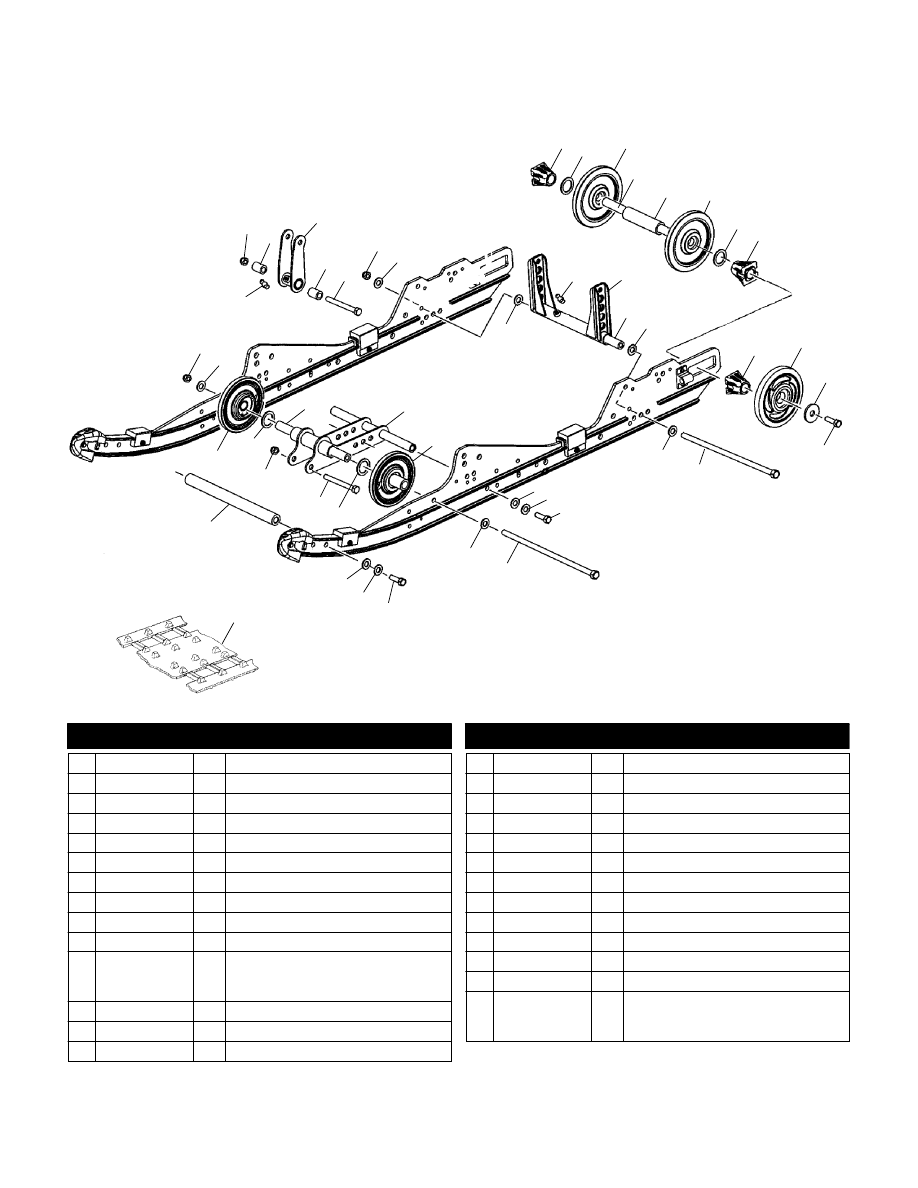

SUSPENSION

XCF SP EDGE S01NX4FS

13

12

11

6

8

10

9

26

24

17

18

16

27

5

14

1

15

23

3

4

7

1

7

8

1

6

6

15

5

5

20

19

4

25

2

22

2

14

25

18

1

21

21

22

5

20

19

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542439

4 Nut, Nylok

2 5131940

2 Bushing

3 1541638-067

1 Arm, Shock Pivot

4 7515417

2 Screw

5 7555806

4 Washer, Flat

6 5432535

4 Spacer, Idler

7 7555918

2 Bushing

8 1594087

2 Wheel

9 5132066

1 Shaft, Idler

10 5333283

1 Spacer, Idler, Center

11 1590303-293

7710444

3514012

2

2

2

Asm., Idler Wheel

Ring, Retaining

Bearing

12 7556130

2 Washer

13 7517731

2 Bolt

14 7517353

2 Screw

15 7555893

2 Washer, Flat

16 5334026

1 Shaft

17 1541625-067

1 Arm, Pivot, Rear

18 7080424

2 Fitting, Lubrication

19 7517247

4 Screw

20 7552603

4 Washer, Spring Lock

21 7555797

2 Washer, Flat

22 1541642

2 Asm., Wheel

23 1541463-067

1 Mount, Shock

24 5132490

1 Shaft

25 7556301

2 Bushing

26 5020723

1 Shaft, Pivot Arm

27 5411475

5241473

5241474

1

48

48

Track

Clip, Slide

Clip, Guide

10/00

B9

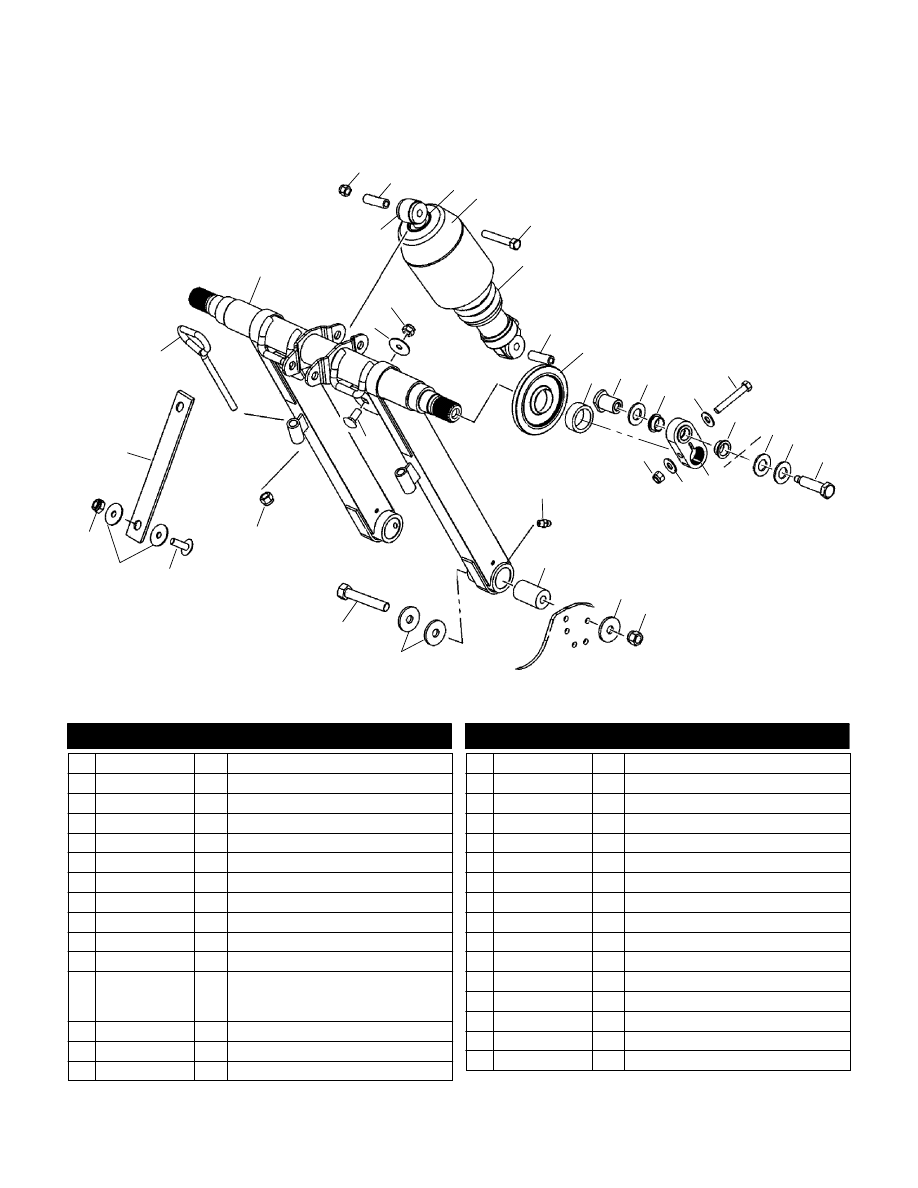

FRONT TORQUE ARM

XCF SP EDGE S01NX4FS

20

19

18

6

1

22

9

4

7

8

21

26

23

3

30

27

2

29

28

31

24

25

2

3

24

5

10

17

9

5

17

12

13

16

16

14 15

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1541624-293

1 Arm, Torque, Front

2 7556175

6 Washer, Flat

3 7542324

4 Nut, Nylok

4 7041992

1 Shock, Front Track

5 7542439

3 Nut, Nylok

6 5333905

1 Sleeve

7 5020618

1 Retainer, Slotted Spring

8 5433503

1 Shield, Spring

9 7515415

3 Screw

10 7042050-067

1 Spring

11 5333906

1 Sleeve

12 1590322

3514303

7718407

2

1

1

Asm., Wheel

Bearing

Ring, Retaining

13 5132388

2 Spacer, Wheel

14 5132972

2 Shaft, Arm

15 7555945

2 Washer

16 3514331

4 Bushing, Arm

17 7556188

4 Washer, Flat

18 7555984

2 Washer, Flat

19 7552614

2 Washer, Lock

20 7517917

2 Screw

21 1541461

2 Asm., Arm

22 7080424

2 Fitting, Lubrication

23 5132969

2 Shaft

24 7556156

6 Washer

25 7547066

2 Nut, Nylok

26 7512597

2 Screw

27 7517313

2 Screw

28 7542344

2 Nut, Nylok

29 5411631

2 Strap, Limiter

30 7010050

2 Bolt, Eye

31 7512377

2 Bolt, Carriage

10/00

B10

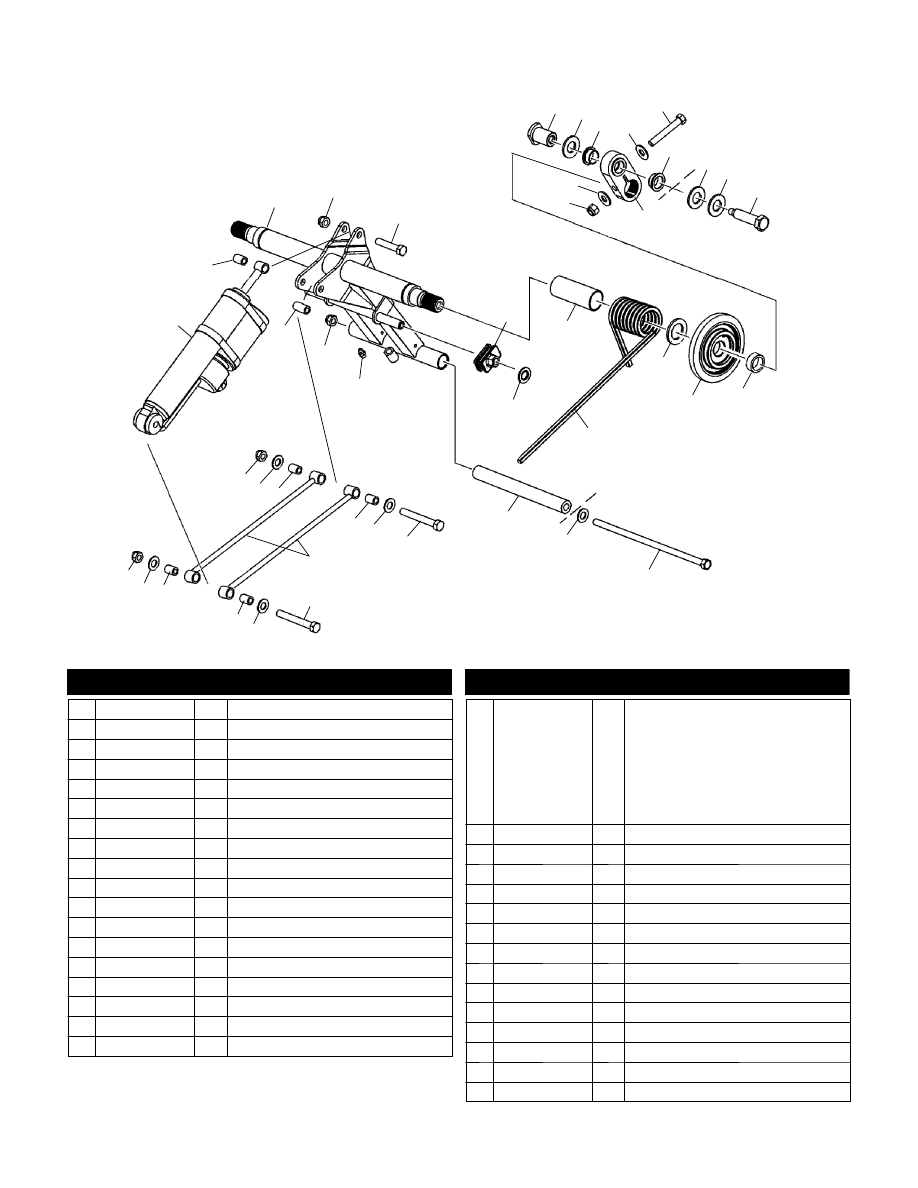

REAR TORQUE ARM

XCF SP EDGE S01NX4FS

1

7

12

8

2

20

31

26

30

22

17

3

29

15

33

27

25

13

23

24

24

28

4

5

14

11

10

9

19

16

18

25

24

7

21

32

24 28

6

2

4

2

2

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1541641-293

1 Arm, Torque, Rear

2 7542439

4 Nut, Nylok

3 7512410

1 Screw

4 7556188

4 Washer, Flat

5 5132972

2 Shaft, Arm

6 7555945

2 Washer

7 3514331

4 Spacer

8 7515415

2 Screw

9 7555984

2 Washer, Flat

10 7552614

2 Washer, Lock

11 7517917

2 Screw

12 1541639

2 Asm., Rear Torque Arm (Incl. 7)

13 5132388

2 Spacer

14 1590278

2 Asm., Wheel

15 7555787

2 Washer

16 5431923

2 Sleeve, Torsion Spring

17 5432983

2 Roller, Spring, Adjustable

18 7080394

2 Clip, Push-On

19 7041629-067

7041630-067

7041627-067

7041628-067

7041631-067

7041632-067

7041655-067

7041656-067

1

1

1

1

1

1

1

1

Spring, Torsion, .359/77, LH (Std)

Spring, Torsion, .359/77, RH (Std)

Spring, Torsion, .347/77, LH (Opt)

Spring, Torsion, .347/77, RH (Opt)

Spring, Torsion, .375/77, LH (Opt)

Spring, Torsion, .375/77, RH (Opt)

Spring, Torsion, .405/77, LH (Opt)

Spring, Torsion, .405/77, RH (Opt)

20 7517232

1 Screw

21 7555806

1 Washer, Flat

22 5334025

1 Shaft

23 7515514

1 Bolt

24 7555795

4 Washer, Wave

25 5132391

2 Bushing

26 1541626-067

2 Rod, Shock

27 7515538

1 Bolt

28 5132974

2 Bushing

29 7542411

1 Nut, FLEXLOC

30 7041991

1 Shock

31 5010422

1 Bushing

32 5333904

1 Spacer

33 7080424

1 Fitting, Lubrication

10/00

B11

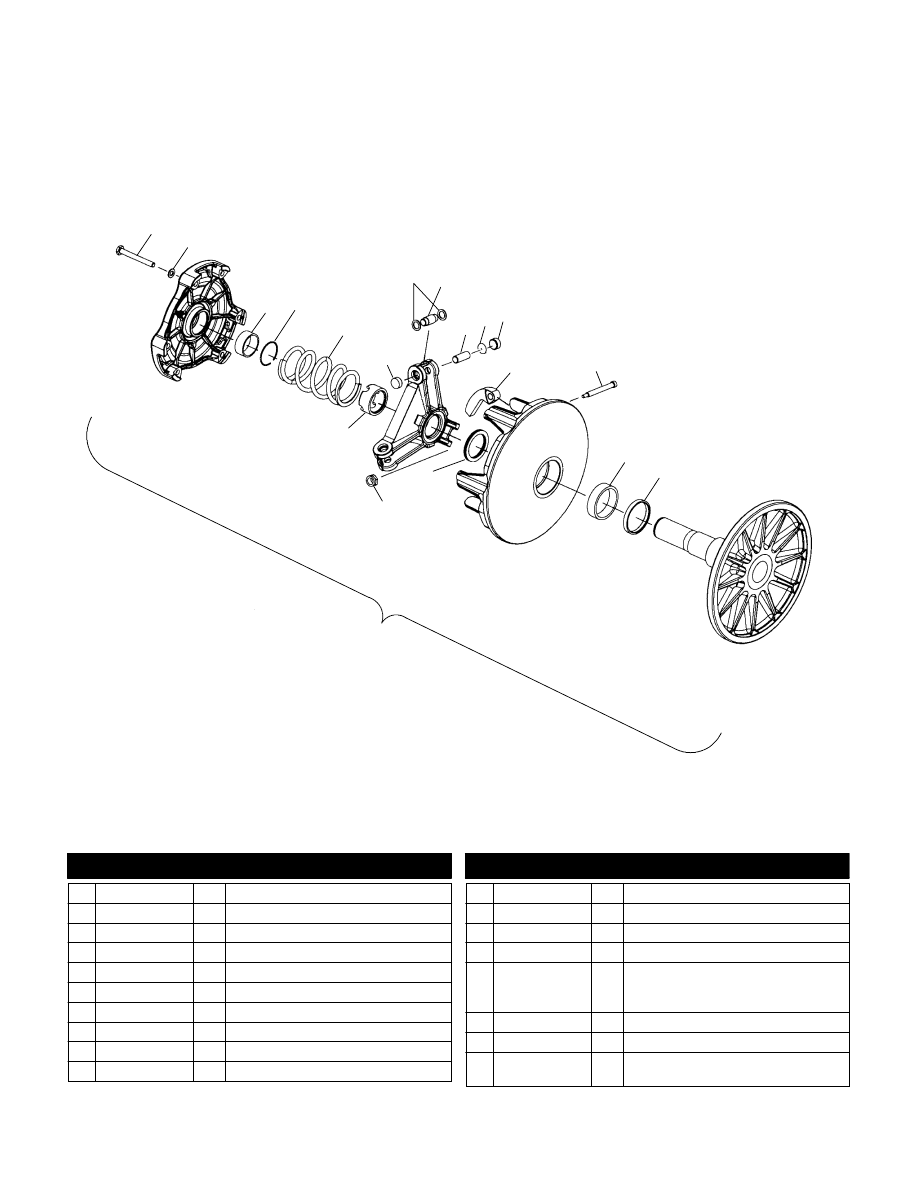

DRIVE CLUTCH

XCF SP EDGE S01NX4FS

1

2

3

4

5

9 10

6

7

8

17

6

15

11

12

16

13

14

18

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512265

6 Bolt

2 7552801

6 Washer, Spring Lock

3 3576516

1 Bearing, Cover

4 7710417

1 Ring, Retaining, Cover

5 7041988

1 Spring, Clutch, Almond/Blue

6 5430445

6 Button, Guide

7 5430945

6 Washer, Multilube

8 1321622

3 Asm., Roller and Bushing

9 5020422

3 Pin, Roller

10 2200387

1 Kit - Drive Clutch Shim

11 1321685

3 Weight/Bushing, 10-54

12 7515105

3 Pin, Hardened Weight

13 3576502

1 Bearing, Sleeve

14 5010188

1 Insert, Moveable

15 5210754

5210753

5210752

AR

AR

AR

Spacer (.050mm)

Spacer (.032mm)

Spacer (.020mm)

16 7541906

3 Nut, FLEXLOC

17 5020425

1 Nut, Jam

18 1321699

1 Asm., Drive Clutch, Basic 69

(Incl. All Less 5,11)

10/00
