Snowmobile Polaris XCF SP EDGE Model S01NX4FS (2001 year). Manual - part 10

C10

CARBURETOR

XCF SP EDGE S01NX4FS

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3130877

1 Asm., Mixing Chamber Top (Incl. Gasket)

2 3130889

1 Spring, Throttle

3 3130879

1 Plate, Throttle

4 3130508

1 E-Ring

5 3131318

1 Needle, Jet (6DHK06-3)

6 3130372

1 Valve, Throttle (3.0)

7 3131122

1 Jet, Needle Q-2

8 3131080

1 Hose (Mag)

9 3130611

1 Nipple (PTO)

10 3130605

3 Hose (Mag Qty 1, PTO Qty 2)

11 3131316

1 Hose (PTO)

12 3131314

3131315

1

1

Asm., Carburetor (Mag)(Incl. 1-22,27-35)

Asm., Carburetor 2 (PTO)

(Incl. 1-22,27-35)

13 3130361

1 Pin, Float

14 3130577

1 Float

15 3130047

1 Packing, Needle Valve

16 3130942

1 Valve, Needle (1.5)

17 3130578

1 Gasket, Float Chamber

18 3130581

2 Asm., Float

19 3130576

1 Ring

20 3130136

3130626

1

1

Jet, Main (#330)(Mag)

Jet, Main (#340)(PTO)

21 3130239

1 O-Ring

22 5020476

1 Nipple

23 8450045-153 AR Line, Fuel
24 5431893

1 Plug, Trap

25 7080544

1 Clamp, Hose

26 7080534

1 Clamp, Hose

27 3130056

4 Screw and Washer

28 3130068

1 Jet, Pilot (#45)

29 3130012

1 Spring, Air Adjuster

30 3130011

1 Screw, Air

31 3130437

1 Screw, Throttle Stop

32 3130010

1 Spring, Throttle, Adjuster

33 3130328

1 Asm., Plunger

34 3130006

1 Spring, Plunger

35 3130199

1 Cap, Plunger

7/00

C11

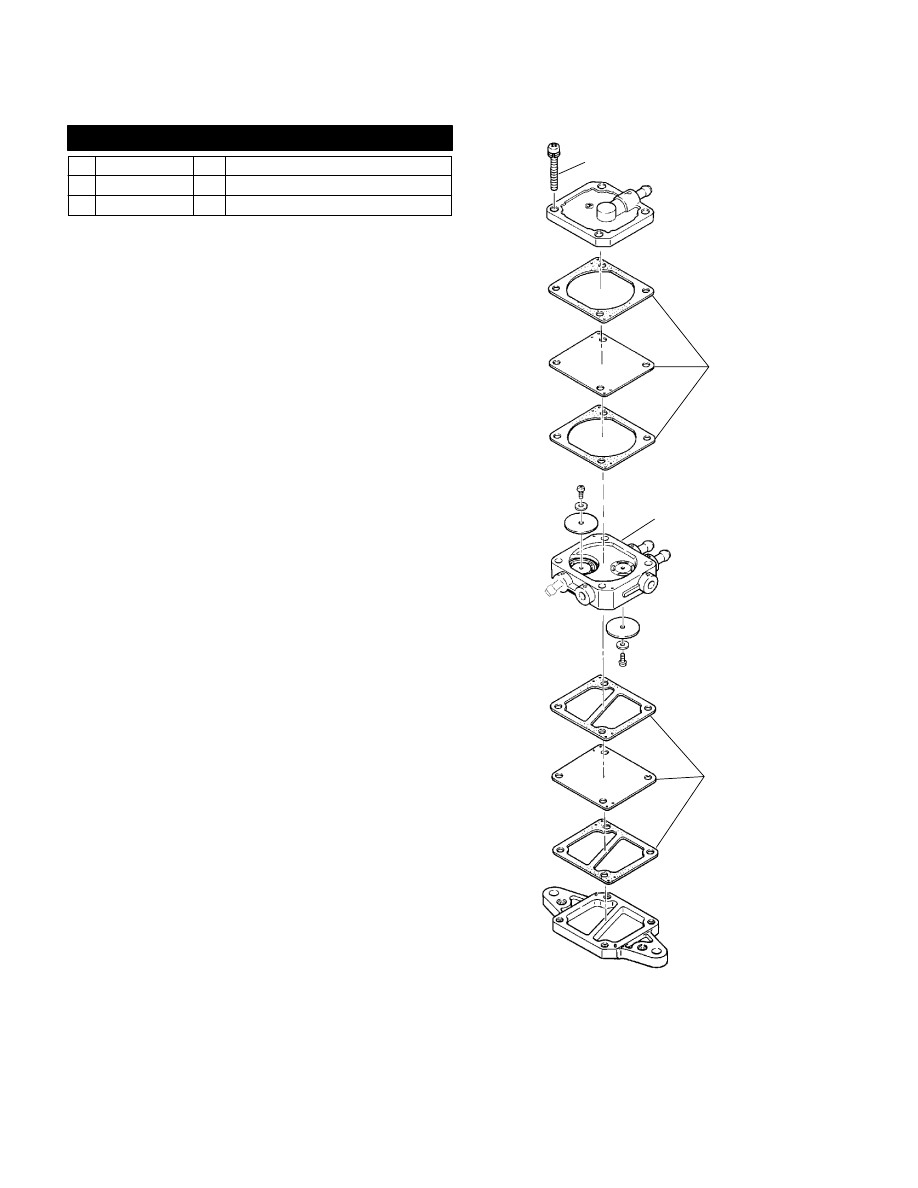

FUEL PUMP

XCF SP EDGE S01NX4FS

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

1 3084591

4 Screw

2 3084590

1 Diaphragm, Gasket Set

3 3085902

1 Asm., Fuel Pump (Incl. 1,2)

10/00

1

3

2

2

C12

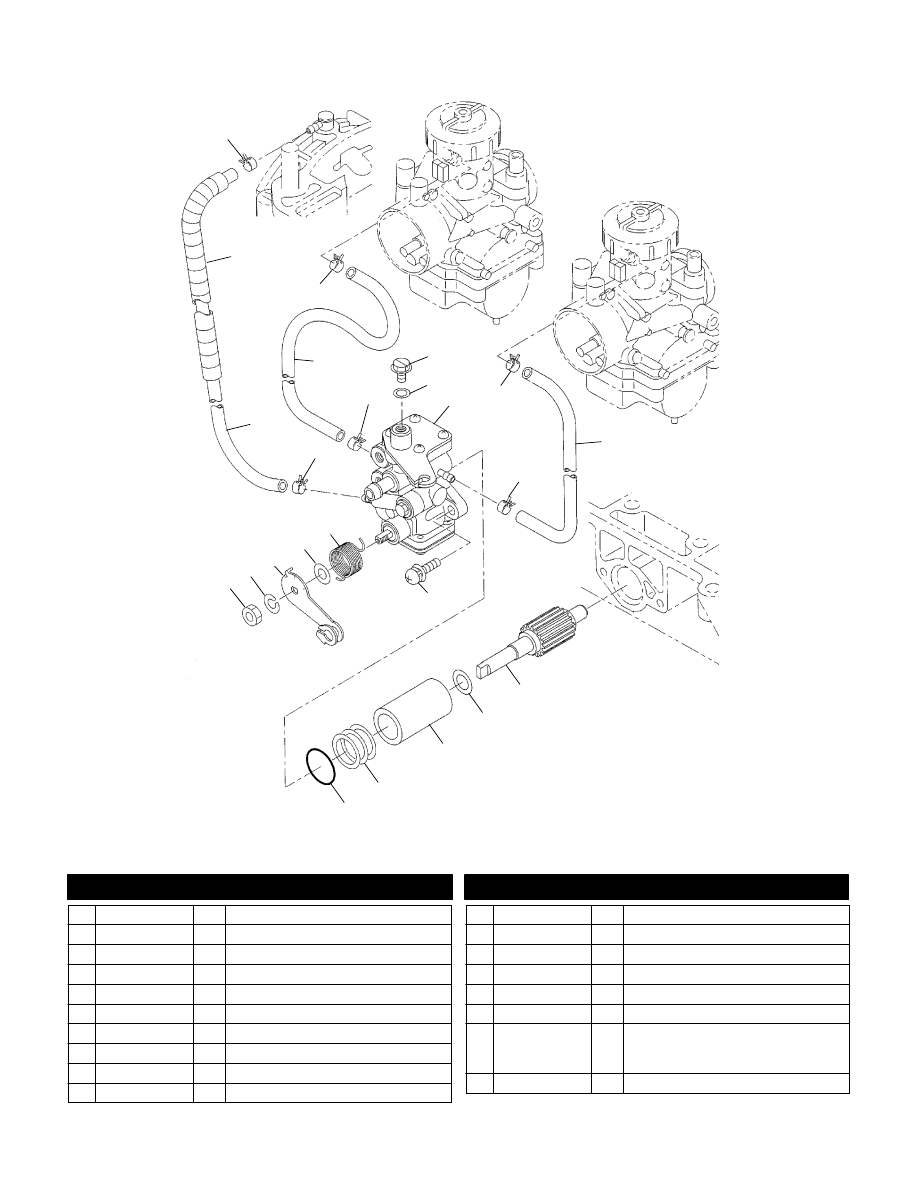

OIL PUMP

XCF SP EDGE S01NX4FS

4

4

1

1

1

1

5

6

7

8

9

10

11

12

13

14

16

17

18

15

1

1

2

3

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3083141

6 Clamp, Hose

2 3087114

1 Tube

3 3087113

1 Pipe, Rubber

4 3085157

2 Pipe, Vinyl

5 3083125

1 Screw, Air Vent

6 3083126

1 Packing

7 3087110

1 Asm., Oil Pump (Incl. 5-12,18)

8 3083123

1 Spring, Return

9 3083445

1 Collar, Cam Shaft

10 3087111

1 Lever, Control

11 3083121

1 Washer, Spring

12 3083120

1 Nut

13 3083783

2 Screw and Washer

14 3083131

1 Gear, Small

15 3083130

1 Spacer

16 3083353

1 Bushing, Oil Pump

17 3083671

3083672

3083673

AR

AR

AR

Spacer 1 (.15mm)

Spacer 2 (.3mm)

Spacer 3 (.6mm)

18 3083127

1 O-Ring

10/00

C13

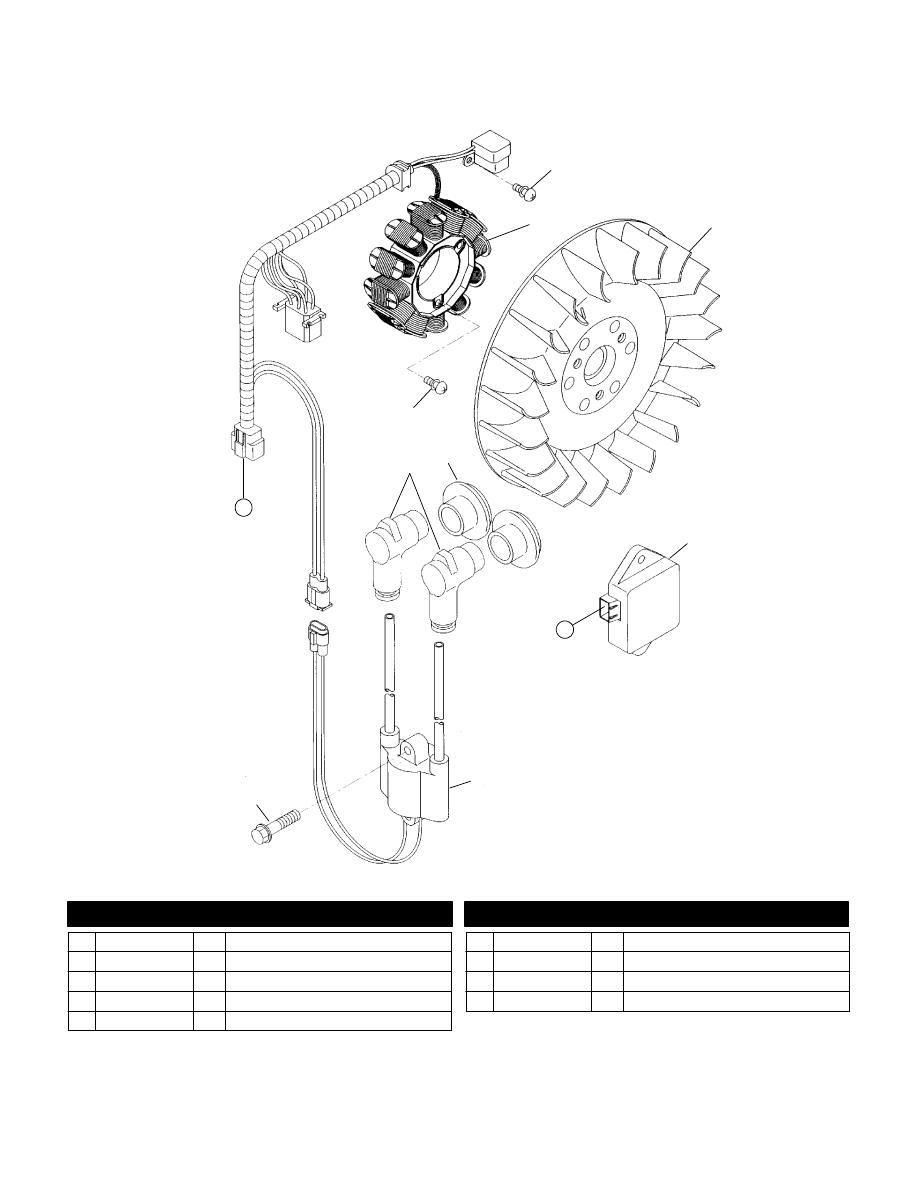

MAGNETO

XCF SP EDGE S01NX4FS

1

4

5

6

7

8

9

3

2

A

A

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3085698

2 Screw and Washer

2 3085934

1 Stator 1

3 3085727

1 Asm., Flywheel

4 3086393

1 CDI

5 3085935

2 Cap, Spark Plug

6 3085697

3 Screw and Washer

7 3086976

2 Cap, Spark Plug

8 3085905

1 Coil, Ignition

9 3084177

2 Bolt, Flange

10/00
