Snowmobile Polaris FRONTIER TOURING S04NT7DS (2004 year). Manual - part 4





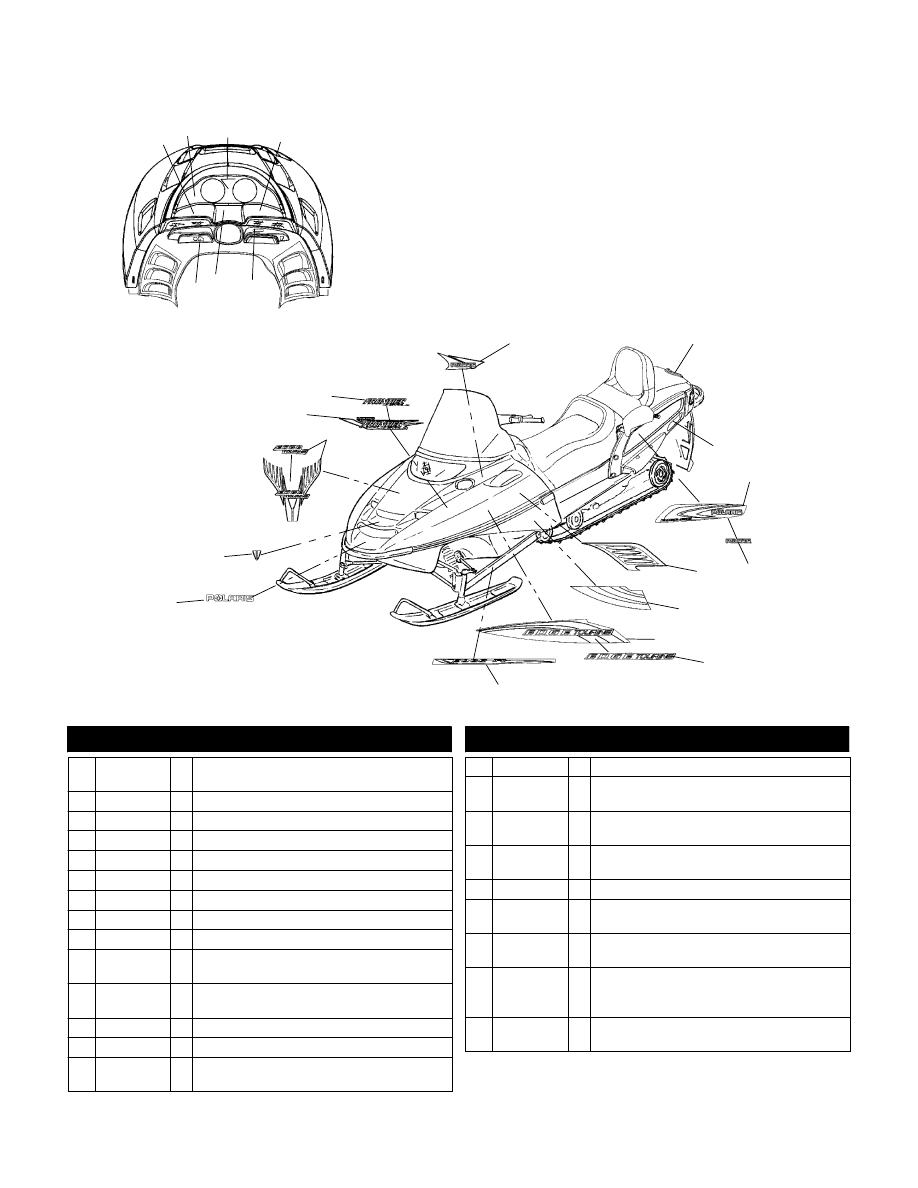

A13

DECALS

FRONTIER TOURING S04NT7DS

5

4

3

6

1

7

2

E

2003 Polaris Sales Inc.

10

8

21

20

19

16

9

22

15

13

12

11

14

17

18

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2202591

1 Kit, Hood Decal, ’04 Frontier Touring

(Incl. 2,3,8-12,14,15,17,22)

1 7079886

1 Decal, Warning, English

2 7171221

1 Decal, Dash

3 7078716

1 Decal, Electric Start, Domed

4 7079887

1 Decal, Warning, French

5 7075439

1 Decal, Warning, “PASSENGER”

6 7170112

1 Decal, Warning/Rev/Elec. Rev. Opt.

7 7170039

1 Decal, Ignition

8 7171412

2 Urocal, “FRONTIER 4 CYCLE”

9 7171419

7171420

1

1

Decal, “FRONTIER 4 CYCLE”, LH

Decal, “FRONTIER 4 CYCLE”, RH

10 7171217

7171215

1

1

Decal, Hood Center “EDGE TOURING”

Urocal, Hood Center “EDGE TOURING”

11 7171218

1 Decal, Hood Center, Front

12 7171195

1 Urocal, “POLARIS”

13 7171407

7171408

1

1

Decal, Trailing Arm, “EDGE IFS”, LH

Decal, Trailing Arm, “EDGE IFS”, RH

14 7171216

2 Urocal, EDGE TOURING

15 7171209

7171210

1

1

Decal, Hood Side, “EDGE TOURING”, LH

Decal, Hood Side, “EDGE TOURING”, RH

16 7171405

7171406

1

1

Decal, Pan, LH

Decal, Pan, RH

17 7171207

7171208

1

1

Decal, Hood Side, Rear, LH

Decal, Hood Side, Rear, RH

18 7171199

2 Urocal, “POLARIS”

19 7171409

7171410

1

1

Decal, Snowskirt, LH

Decal, Snowskirt, RH

20 7170603

7170604

1

1

Decal, Reflector, LH

Decal, Reflector, RH

21 7171135

7170607

7076360

1

1

1

Decal, “Max. 30 Lbs. (14 KG)”

Decal, Reflector, Edge Tour, Rear

Decal, Track/Seat, English/French, LH/RH

22 7171201

7171202

1

1

Decal, Hood Top, “POLARIS”, LH

Decal, Hood Top, “POLARIS”, RH

4/03

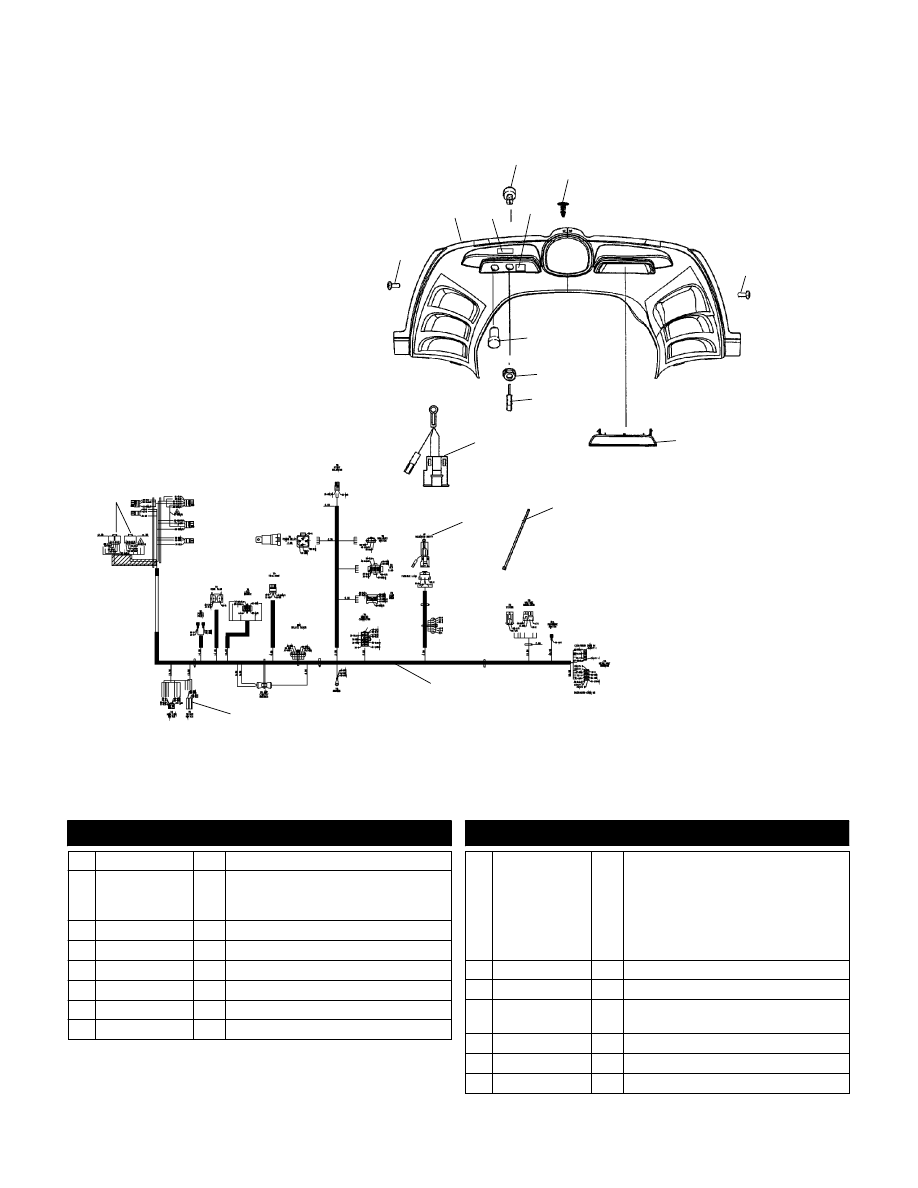

A14

CONSOLE

FRONTIER TOURING S04NT7DS

13

8

4

9

2

1

5

6

11

10

12

1

12

3

7

E

2003 Polaris Sales Inc.

14

15

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7515199

2 Screw

2 2632649

5812401

5812402

1

1

1

Asm., Console w/Foil

Foil, Console Side

Foil, Console, Louver

3 7075439

1 Decal, Passenger Warning

4 2200358

1 Kit, Ignition Switch

5 7170039

1 Decal, Ignition

6 7670090

2 Clip, Plastic, Dart, Nylon

7 4010638

1 Receptacle, Pod Mount

8 7547035

1 Nut, Ignition

9 5410611

1 Cap w/Key NOTE: When ordering igni-

tion key PN 5410611 be sure to specify

if for an A,B,C,D, or E switch. Letter

code will be labeled on underside of

switch body behind console. Key dot

code found on key cap (i.e. one dot = A,

two dots= B, etc.).

10 5434438

1 Plug, Recoil

11 7080138

5 Cable Tie

12 2461076

4010725

1

1

Harness, Fusible Link

Relay, Sealed

13 2461170

1 Harness, Main

14 4020063

1 Housing

15 4010193

2 Housing, Connector

6/03

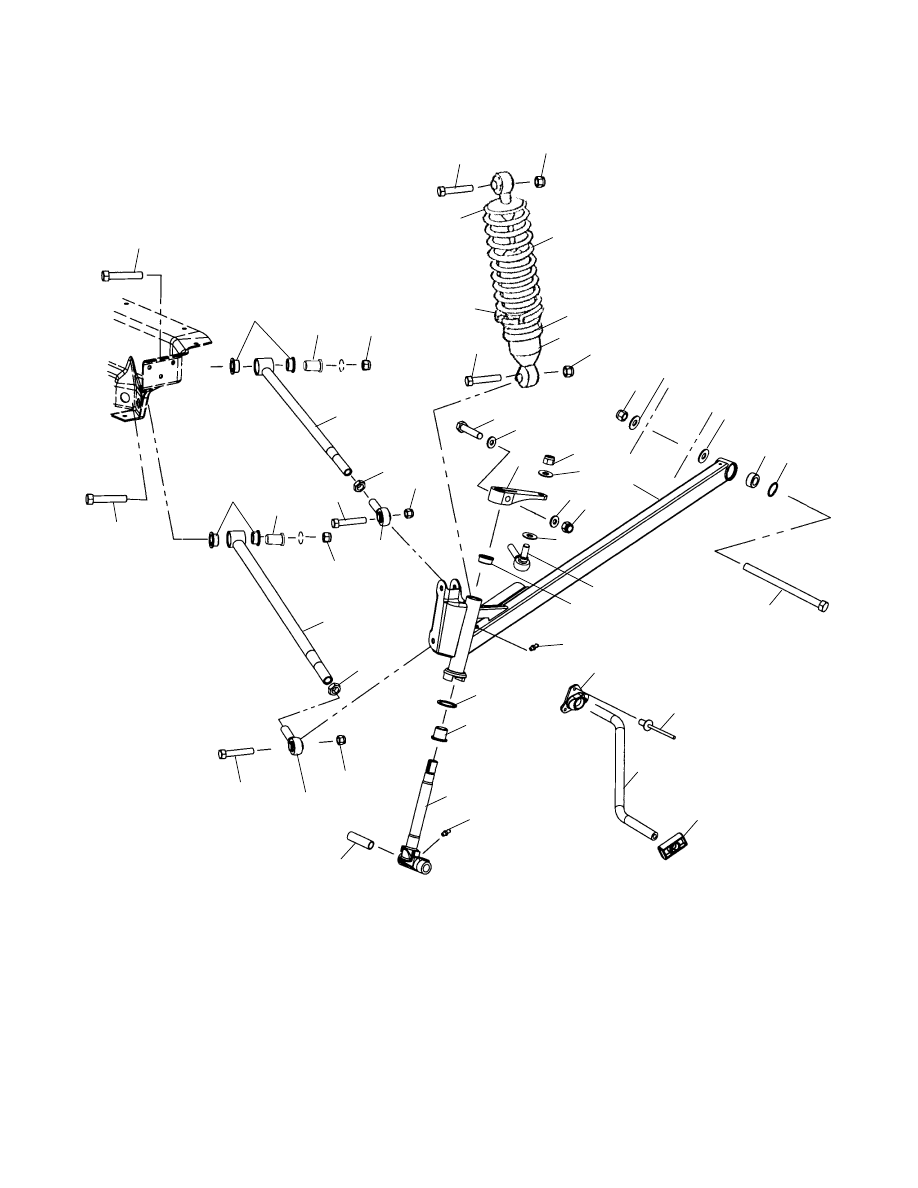

B1

FRONT SUSPENSION

FRONTIER TOURING S04NT7DS

7

11

13

15

16

4

21 22

19

23

18

24

25

26

27

28

29

30

31

32

33

34

35

14

36

37

38

39

40

2

41

42

5

3

1

6

7

7

15

8

8

7

7

7

2

14

17

10

17

20

4

14

9

12

E

2003 Polaris Sales Inc.

B2

FRONT SUSPENSION

FRONTIER TOURING S04NT7DS

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517980

2 Bolt

2 5434036

8 Bushing, Radius Rod, Pivot, Inner

3 5132779

2 Bushing, Shoulder

4 7547066

4 Nut, Nylon

5 1820679-385

2 Rod, Radius, Upper, Cloud Silver

6 7542520

2 Nut, Jam

7 7542439

12 Nut, Nylok

8 7515433

4 Screw

9 5431734

2 Ring, Spring Preload

10 5020618

2 Retainer, Spring, Slotted

11 7042074-385

2 Spring, Compression

12 1500063

2 Retainer, Spring, Body, Threaded

13 7041932

2 Shock, IFS

14 7517583

6 Screw

15 7555832

4 Washer

16 5132728

2 Arm, Steering

17 7555797

4 Washer, Flat

18 1821165-385

1821166-385

1

1

Asm., Trailing Arm, Cloud Silver, LH

(Incl. 21,22)

Asm., Trailing Arm, Cloud Silver, RH

(Incl. 21,22)

19 7555820

2 Washer, Flat

20 5132364

2 Cup, Mount, Trailing Arm

21 7061042

2 Bearing, Spherical

22 7710437

2 Ring, Retaining

23 7512099

2 Screw

24 7061057

2 Rod End, RH

25 3573909

2 Bushing, Flange

26 7080433

2 Fitting, Lubrication

27 5433814

2 Bushing, Torsion Bar

28 7621452

6 Rivet

29 5244557-067

1 Bar, Torsion

30 5434371

2 Slide, Torsion Bar

31 7556509

2 Bushing

32 3574208

2 Bushing, Flanged

33 6230225-067

2 Shaft, Spindle, w/Steering Stop

34 7080306

2 Fitting, Lubrication

35 5010158

2 Bushing

36 7061060

2 Rod End, Radius

37 7542711

2 Nut, Jam

38 1820677-385

2 Rod, Radius, Lower, Cloud Silver

39 7547065

2 Nut, Nylon

40 7061061

2 Rod End, Radius

41 5132780

2 Bushing, Shoulder

42 7512684

2 Bolt

4/03
