Snowmobile Polaris FRONTIER TOURING S04NT7DS (2004 year). Manual - part 2

A5

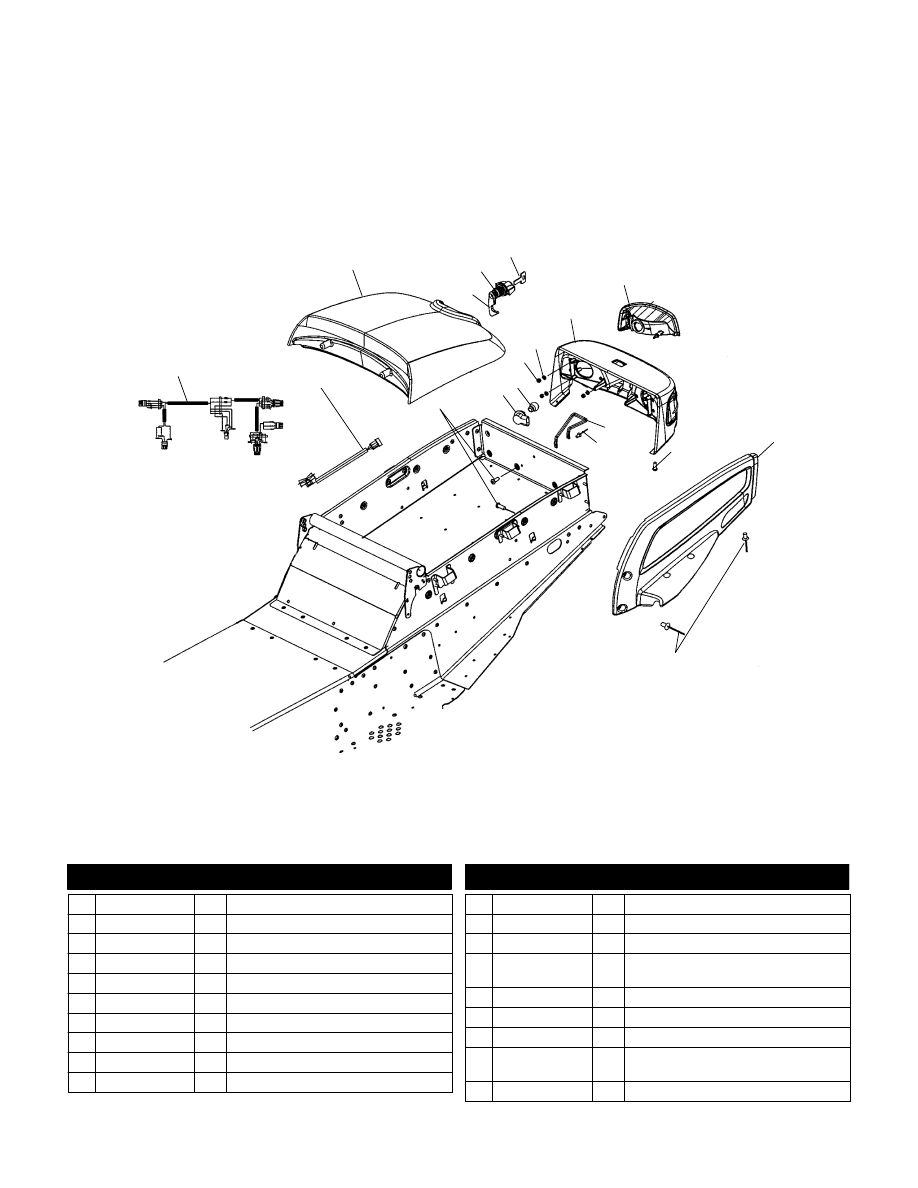

CARGO BOX/TAILLIGHT ASM.

FRONTIER TOURING S04NT7DS

2

3

5

6

8 9

10

11

13

14

15

16

17

18

1

4

7

12

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

2410324-341

1 Asm., Taillight, Sonic Blue (Incl. 10-13)

1 2461178

1 Harness, Taillight

2 2461144

1 Harness, Passenger Heater Switch

3 2632641

1 Asm., Trunk Cover (Incl. 4)

4 5246525

1 Pawl, Lock, Trunk

5 7081093

1 Lock, Trunk (Incl.. 6)

6 4010873

1 Asm., Ring w/Keys

7 7512076

14 Screw

8 4010767

2 Socket, Bulb

9 4010764

2 Bulb, Taillight

10 7546703

6 Nut, Nylok

11 7556088

6 Washer, Flat

12 --------------

1 Housing, Taillight

13 2410327

2410328

1

1

Asm., Reflector, LH

Asm., Reflector, RH

14 7517560

2 Screw

15 5246523

1 Bail, Trunk Lock

16 7661637

2 Rivet

17 5434583-341

5434584-341

1

1

Skirt, Snow, Sonic Blue, LH

Skirt, Snow, Sonic Blue, RH

18 7621467

12 Rivet

4/03

A6

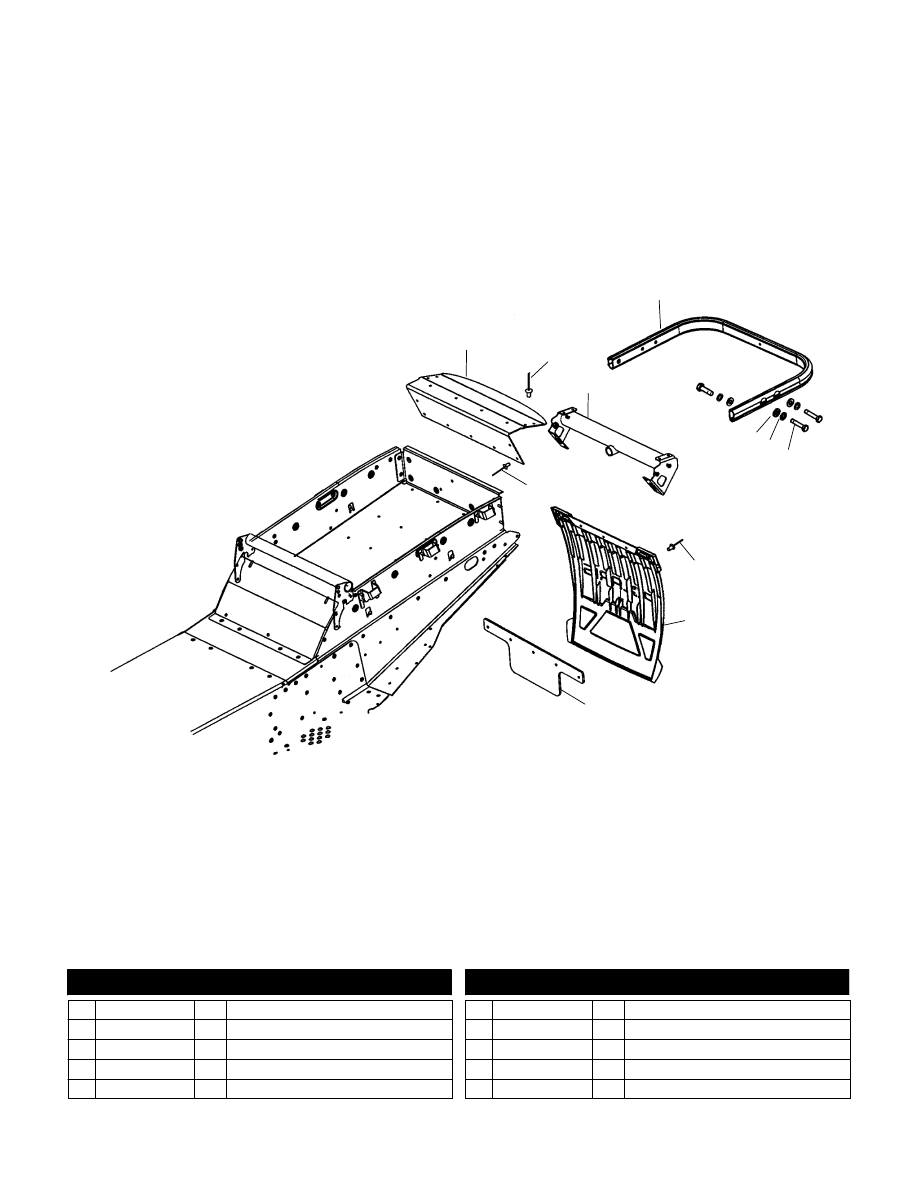

BUMPER/HITCH/FLAP

FRONTIER TOURING S04NT7DS

1

2

3

4

5

6

7

8

9

2

10

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5246282

1 Bracket, Hitch/Flap

2 7661637

10 Rivet

3 1013859-067

1 Hitch

4 2632576-309

1 Asm., Rear Bumper, Touring, Natural

5 7512240

6 Bolt

6 7552801

6 Washer, Spring Lock

7 7558301

6 Washer, Flat

8 7621418

5 Rivet

9 5434356-1106

1 Flap, Snow, RMK, Black w/Chrome

10 5812229

1 Support, Snow Flap

4/03

A7

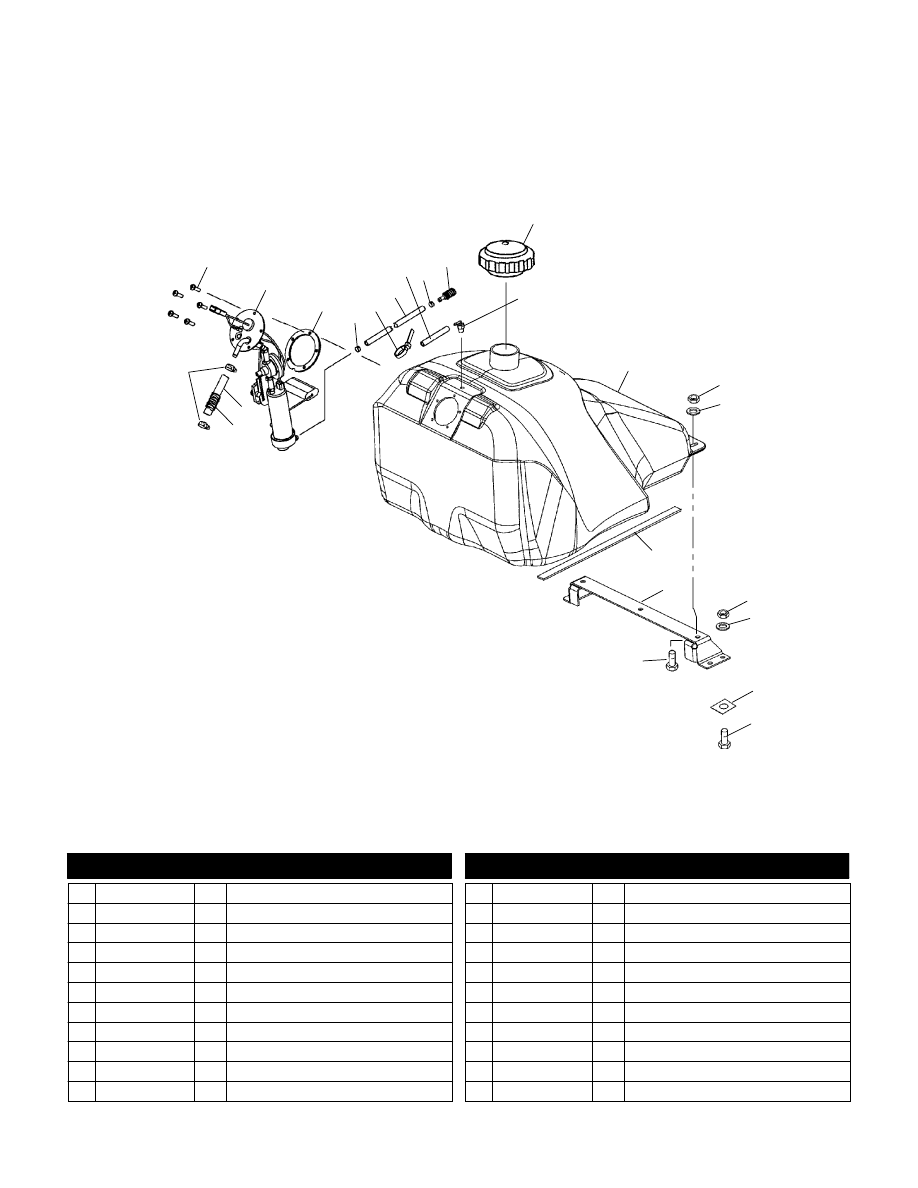

GAS TANK

FRONTIER TOURING S04NT7DS

1

2

3

4

6

8

9

10

11

17

18

14

12

7

22

20

21

5

19

16

15

13

12

4

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 --------------

5 Screw

2 --------------

1 Pump, Fuel

3 --------------

1 Gasket, Fuel Pump

4 --------------

2 Ring, Compression

5 7080804

2 Cable Tie

6 --------------

AR Line, Fuel

7 8450061-600

AR Line, Fuel

8 --------------

1 Pickup, Fuel w/Filter

9 2511195-070

1 Cap, Fuel

10 --------------

1 Fitting, 90 Degree

11 2520297

1 Asm., Fuel Tank (Incl. 1-4,6,8,10)

12 7542122

2 Nut, Nylok

13 7555960

2 Washer, Flat

14 5810947

2 Foam, Seal, Rear Cooler

15 5246436-067

1 Bracket, Gas Tank

16 7555843

2 Washer, Flat

17 7670021

2 Nut, Speed

18 7515203

2 Bolt, Carriage

19 7512247

2 Bolt

20 8450044-153

AR Line, Fuel

21 8360052-15

1 Tubing, Convoluted

22 7080417

2 Clamp, Hose, Screw Type

3/03

A8

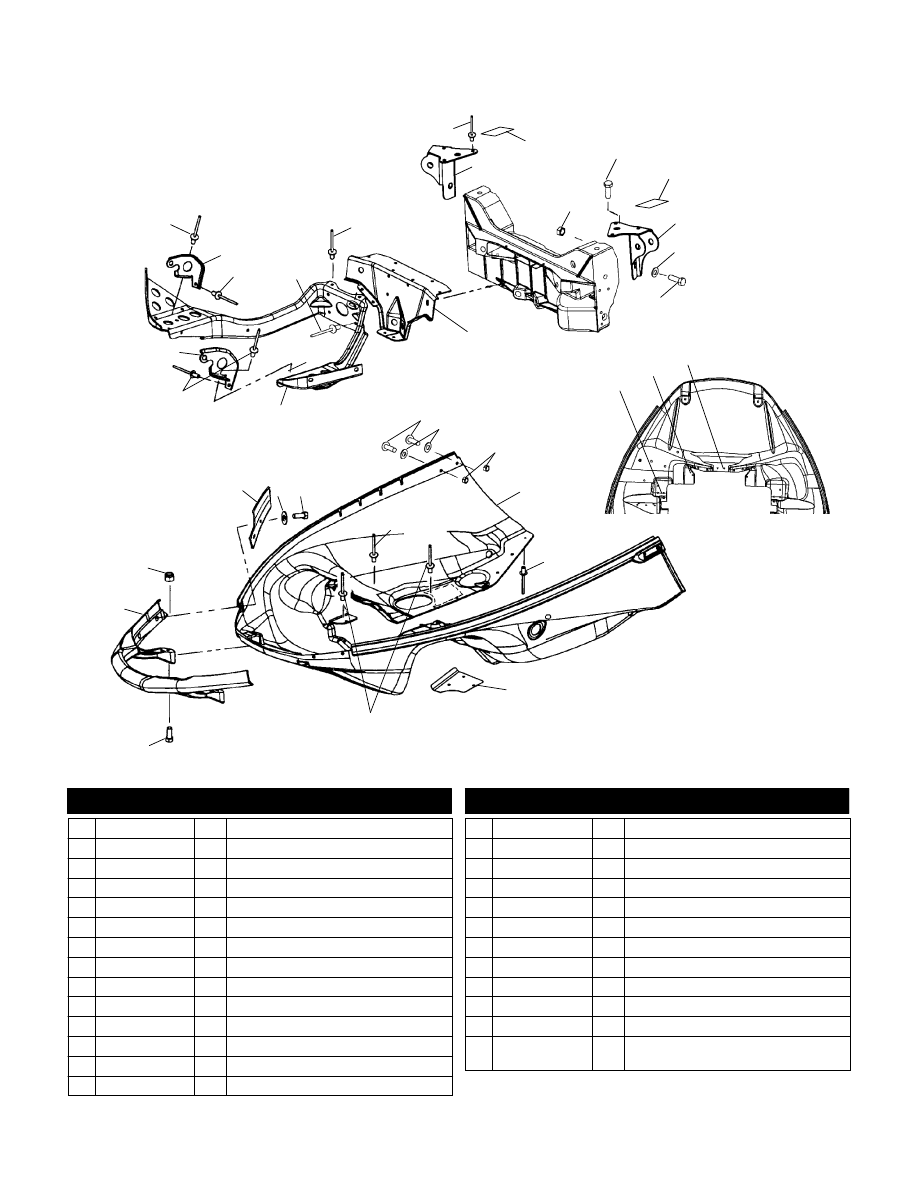

NOSEPAN

FRONTIER TOURING S04NT7DS

1

1

2

13

12

20

9

17

25

16

24

14

9

15

1

1

23 22

21

7

3

6

5

6

1

18

19

26

10

11

4

4

9

8

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661637

14 Rivet

2 5243992-067

1 Hinge, Pivot, Lower, RH

3 5243978

1 Mount, Shock, RH

4 5810947

1 Foam, Seal, Rear Cooler

5 7547180

4 Nut, Flanged, Nylon

6 7517935

2 Screw

7 5243977

1 Mount, Upper Shock, LH

8 7556153

2 Washer

9 7621467

21 Rivet

10 7621431

2 Rivet

11 7661136

6 Rivet

12 5244049-067

1 Bracket, Radius Rod Support

13 5244050

1 Brace, Pan, Lower

14 5243991-067

1 Hinge, Pivot, Lower, LH

15 7542153

2 Nut, Flanged, Nylok

16 5433518-070

1 Asm., Bumper, Front

17 7512163

2 Bolt

18 7621472

3 Rivet

19 5245853

1 Shield, Exhaust, Heat, Extended

20 5434183-397

1 Nosepan, Stone Silver

21 7542122

4 Nut, Nylok

22 7555827

4 Washer

23 7515166

4 Screw

24 7517312

4 Screw

25 7552801

4 Washer, Spring Lock

26 5244888

5244889

1

1

Guide, Hood, LH

Guide, Hood, RH

4/03
