Snowmobile Polaris FRONTIER TOURING S04NT7DS (2004 year). Manual - part 3

A9

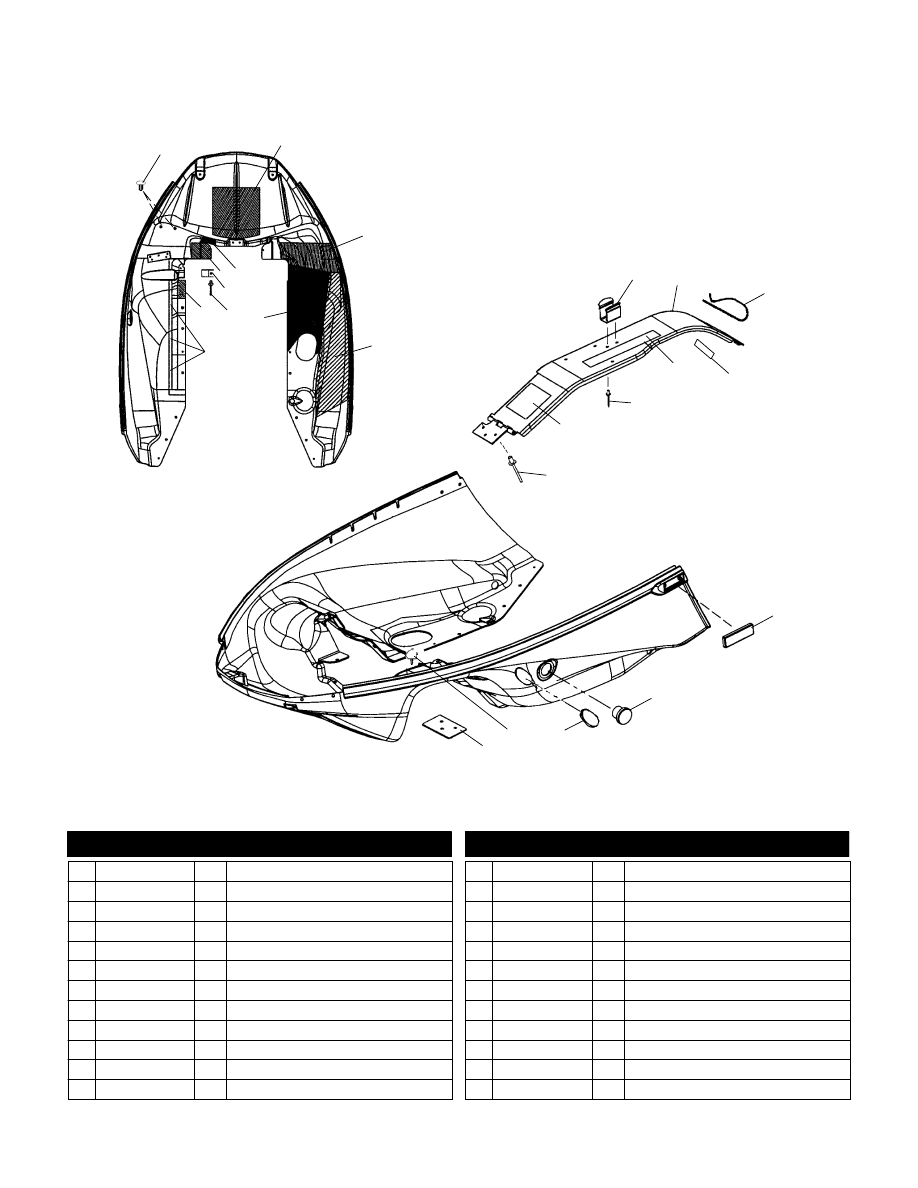

NOSEPAN

FRONTIER TOURING S04NT7DS

6

7

2

17

12

4

5

19

13

14

20

21

24

18

3

10

11

16

8

9

23

1

22

15

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7670131

2 Plug, Nylon

2 5812036

1 Foil, Nosepan

3 5812396

1 Foil, Nosepan, Shock Tower

4 5812398

1 Foil, Nosepan, Upper, RH

5 5812019

1 Tape, Foil, Nosepan, Lower, RH

6 5810949

1 Foil, Tape

7 5812020

1 Foil, Tape, Nosepan

8 7080963

1 J-Clip, Retainer

9 7621462

1 Rivet

10 5811948

1 Foil

11 7670130

3 Clip, Speed, U-Type

12 5222769

1 Clip, Retainer, Belt

13 1013910

1 Asm., Clutch Guard

14 7080698

1 Pin, Clutch Guard

15 5812352

1 Pad, Clutch Guard

16 7075350

1 Decal, Engine and Clutch

17 7621429

2 Rivet

18 7170742

1 Decal, Troubleshooting, Edge Touring

19 7661082

3 Rivet

20 2670134

2 Asm., Reflector, Amber

21 5410344

1 Plug, Hole

22 5433926

1 Plug, Nosepan, Oblong

23 7670109

1 Clip, Routing

24 5246393

1 Plate, Backer, Clutch Guard

9/02

A10

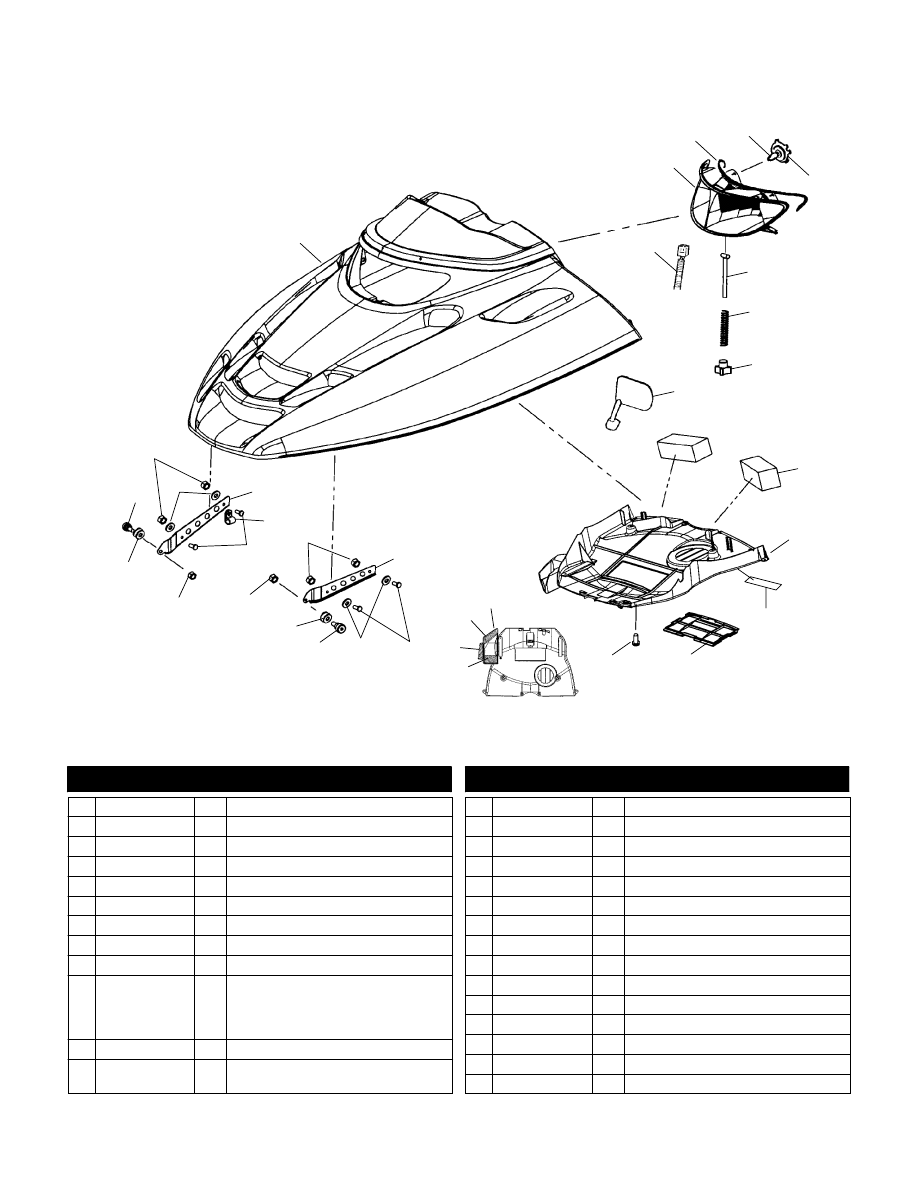

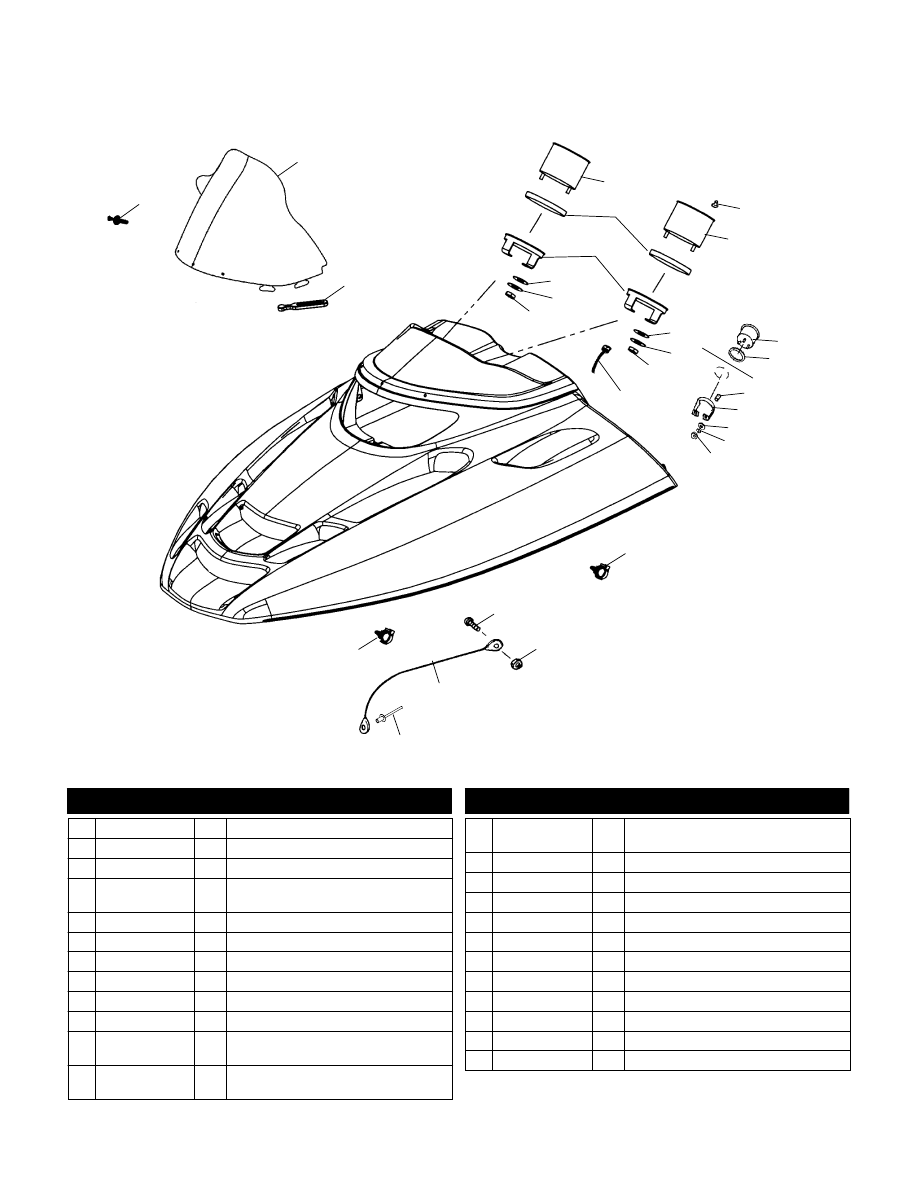

HOOD

FRONTIER TOURING S04NT7DS

1

3

5

6

7

8

9

11

12

20

23

24

27

23

24

22

25

21

25

22

21

25

15

4

25

14

2

13

10

26

18

17

16

19

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2632621-341

1 Asm., Hood, Sonic Blue

2 2461136

1 Harness, Headlight

3 2410132

1 Asm. Headlamp (Incl. Bulbs)

4 5812450

1 Seal, Headlight, One Piece

5 2870448

2 Bulb, Headlight

6 4032063

2 Retainer, Headlamp Bulb

7 7517872

1 Bolt, Tee Adjuster

8 7041954

1 Spring, Headlight Adjust

9 7080887

1 Knob, Headlight Adjust, Locking

10 2632246-070

2632247-070

7556088

7546703

1

1

6

6

Asm., Mirror, LH

Asm., Mirror, RH

Washer, Flat

Nut, Nylok

11 5811793

2 Foam, Prefilter

12 2632650

5433516

1

1

Asm., Plenum/Foil (Incl. 16-19)

Plenum, Intake, Hood

13 7171810

1 Decal, Suspension Set-Up

14 5433660

1 Cover, Access, Headlight

15 7512068

10 Screw

16 5812414

1 Foil

17 5812324

1 Foil, Plenum

18 5811948

1 Foil

19 5812415

1 Foil, Plenum, LH, Inner

20 5243567-067

1 Hinge, Upper, LH

21 7512240

4 Bolt

22 7558301

4 Washer, Flat

23 7512113

2 Bolt

24 5332403

2 Spacer

25 7542122

6 Nut, Nylok

26 7080367

1 Clamp, Cable

27 5243568-067

1 Hinge, Upper, RH

5/03

A11

HOOD

FRONTIER TOURING S04NT7DS

1

2

3

4

5

6

7

8

9

10

11

7

8

9

23

24

21

22

20

12

20

13

14

15

16

17

19

18

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7621509

3 Rivet, Plastic, Lock

2 5435044

1 Windshield, 17 Inch

3 5410970

4 Retainer, Windshield

4 2874396

4030015

1

3

Kit, Tachometer (Incl. 5-9)

Bulb, Replacement

5 3280209

2 Cushion, Rubber

6 3280210

2 Bracket, Speedometer/Tachometer

7 3280157

4 Washer, Flat

8 3280156

4 Washer, Split Lock

9 3280158

4 Nut

10 3280186

1 Knob, Trip Odometer

11 3280415

4030015

1

4

Asm., Speedometer

Bulb, Replacement

12 3280385

5812397

1

1

Cable, Speedometer w/Foil

Foil, Speedometer Cable

13 3280410

4060139

1

1

Asm., Fuel Gauge

Fuse

14 3280230

1 Cushion, Rubber, Fuel Gauge

15 3280228

2 Spacer, Fuel Gauge Bracket

16 3280229

1 Bracket, Fuel Gauge

17 3280231

2 Washer, Flat

18 3280233

2 Washer, Split Lock

19 3280232

2 Nut, Hex

20 7080886

3 Clip, Rosebud

21 7512018

2 Screw

22 7541925

2 Nut, Nylok

23 7080521

2 Cable, Hood Retainer

24 7661637

2 Rivet

4/03

A12

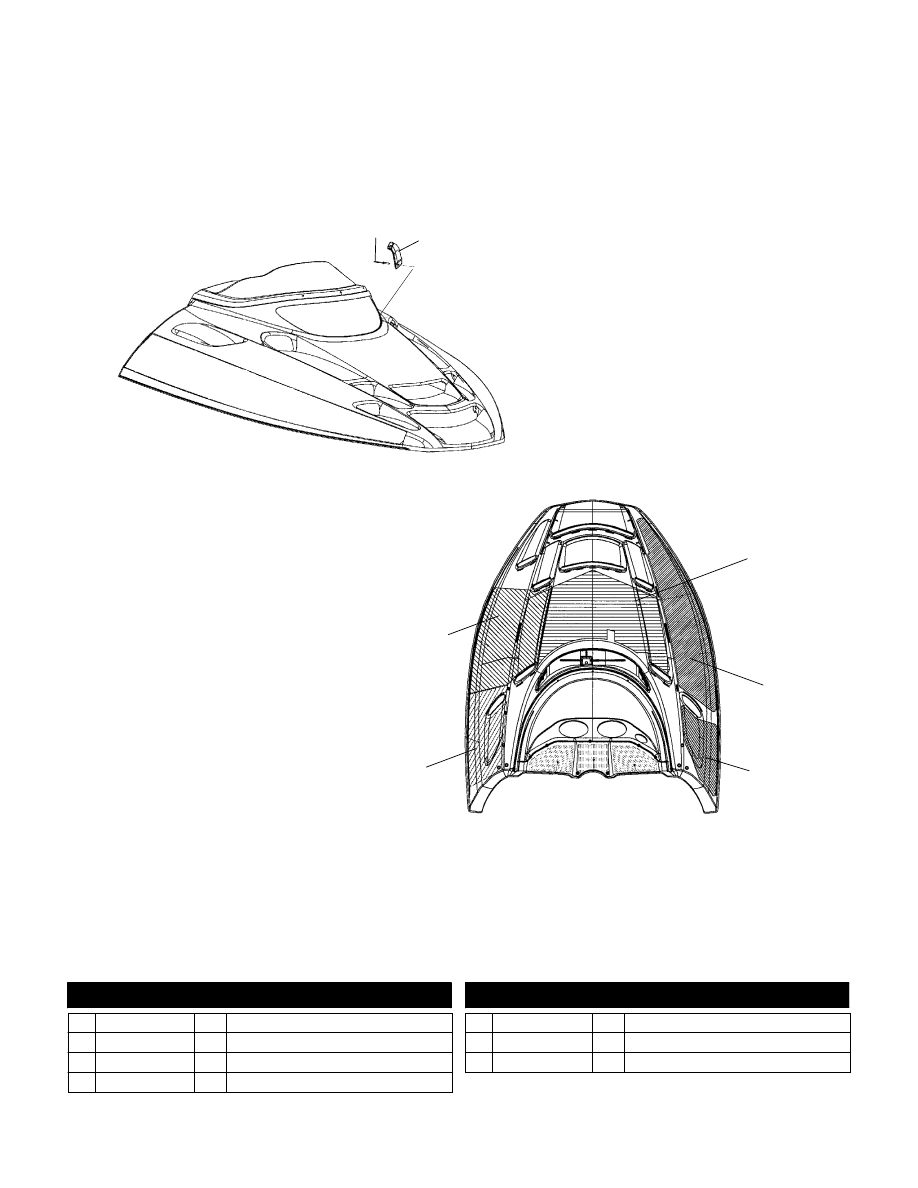

FOIL/FOAM

FRONTIER TOURING S04NT7DS

7

6

2

5

1

3

4

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661142

1 Rivet

2 5434223-070

1 Closure, Hood, Upper, LH

3 5812346

1 Foil, Tape, Hood, Front

4 5812347

1 Foil, Tape, Hood, Rear

5 5812270

1 Foam, Hood, Rear, LH

6 5812286

1 Foam, Hood, Front, LH

7 5812443

1 Foam, Hood, Center w/Channel

4/03
