Snowmobile Polaris FRONTIER CLASSIC (2004 year). Manual - part 12

D3

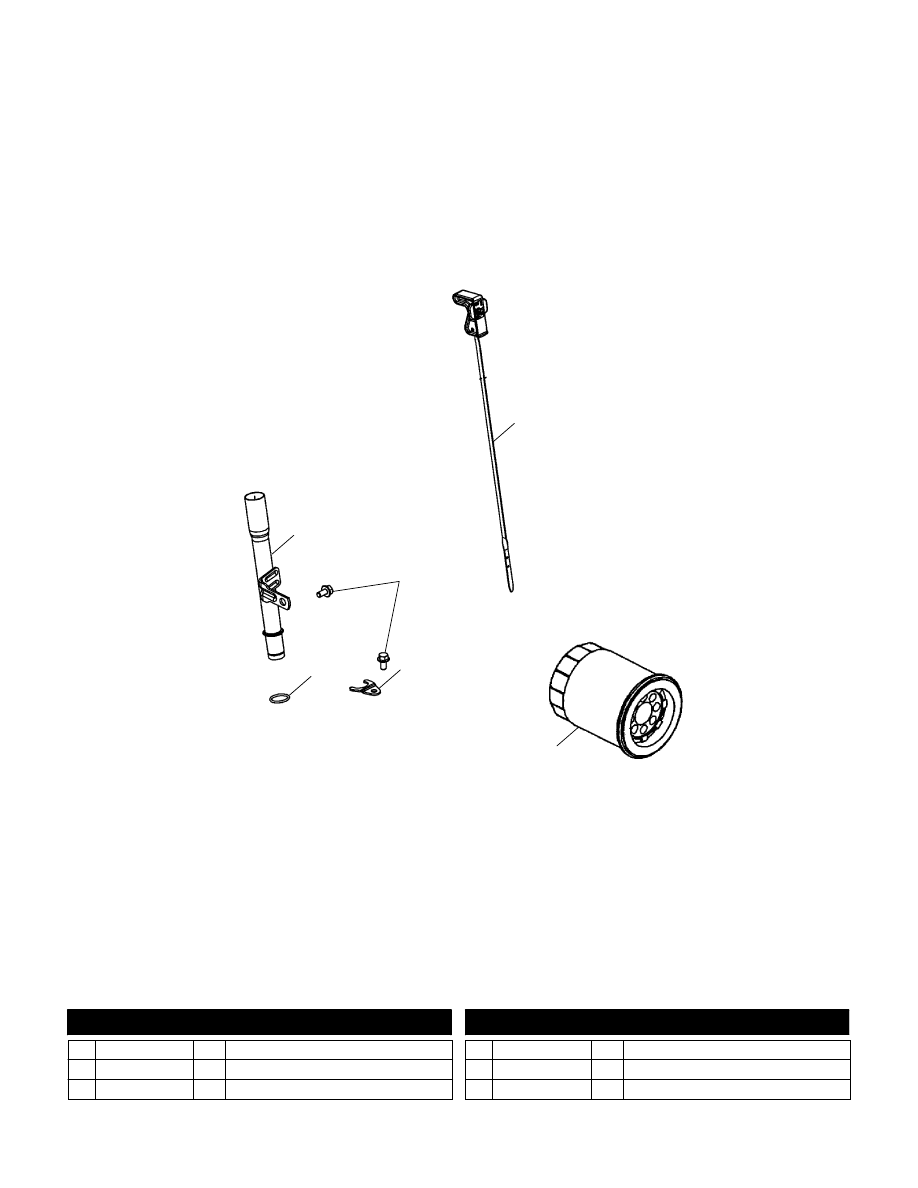

OIL DIPSTICK and FILTER

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

5

4

3

1

2

6

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1202579

1 Asm., Dipstick

2 1202141

1 Asm., Tube, Oil Filler

3 7517795

2 Screw

4 5812016

1 Seal, O-Ring

5 5245805

1 Clamp, Oil Fill Tube

6 2540006

1 Filter, Oil

8/03

D4

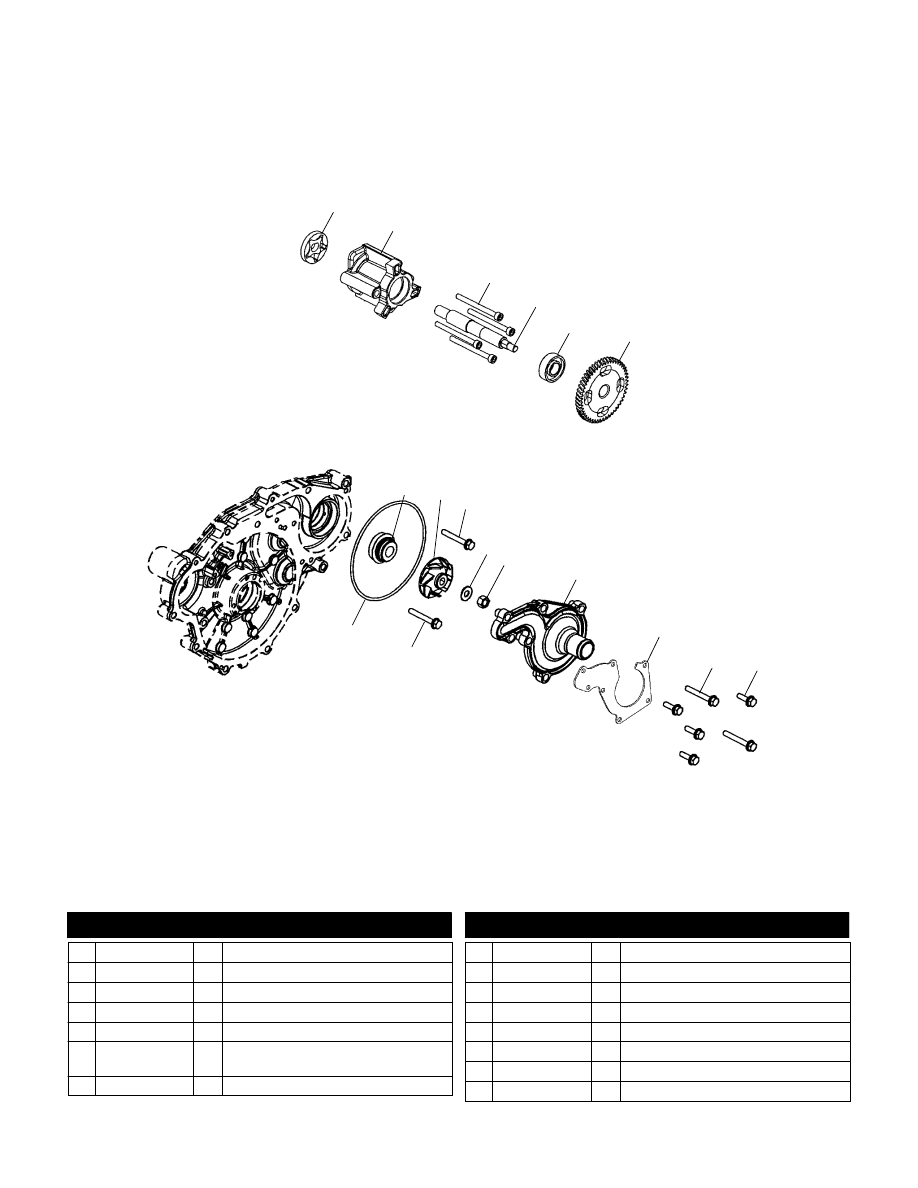

OIL PUMP/WATER PUMP

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

7

9

14

12

15

8

9

10 11

9

1

2

3

4

6

5

13

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1202079

1 Asm., Gerotor

2 5131426

1 Housing, Oil Pump

3 7517807

4 Screw

4 5131419

1 Shaft, Oil/Water Pump

5 3584404

1 Bearing, Ball

6 --------------

1 Kit, Gear Set

(See Intake & Exhaust Pg. D2, Ref. 6)

7 3610075

1 Seal, Water Pump

8 5433684

1 Impeller, Water Pump

9 7517950

2 Screw

10 7555874

1 Washer, Flat

11 7546804

1 Nut, Hex, Nylok

12 1202070

1 Asm., Cover Waterpump

13 5246885

1 Bracket, Cover, Water Pump

14 7516823

5 Screw

15 5812048

1 Seal, O-Ring

8/03

D5

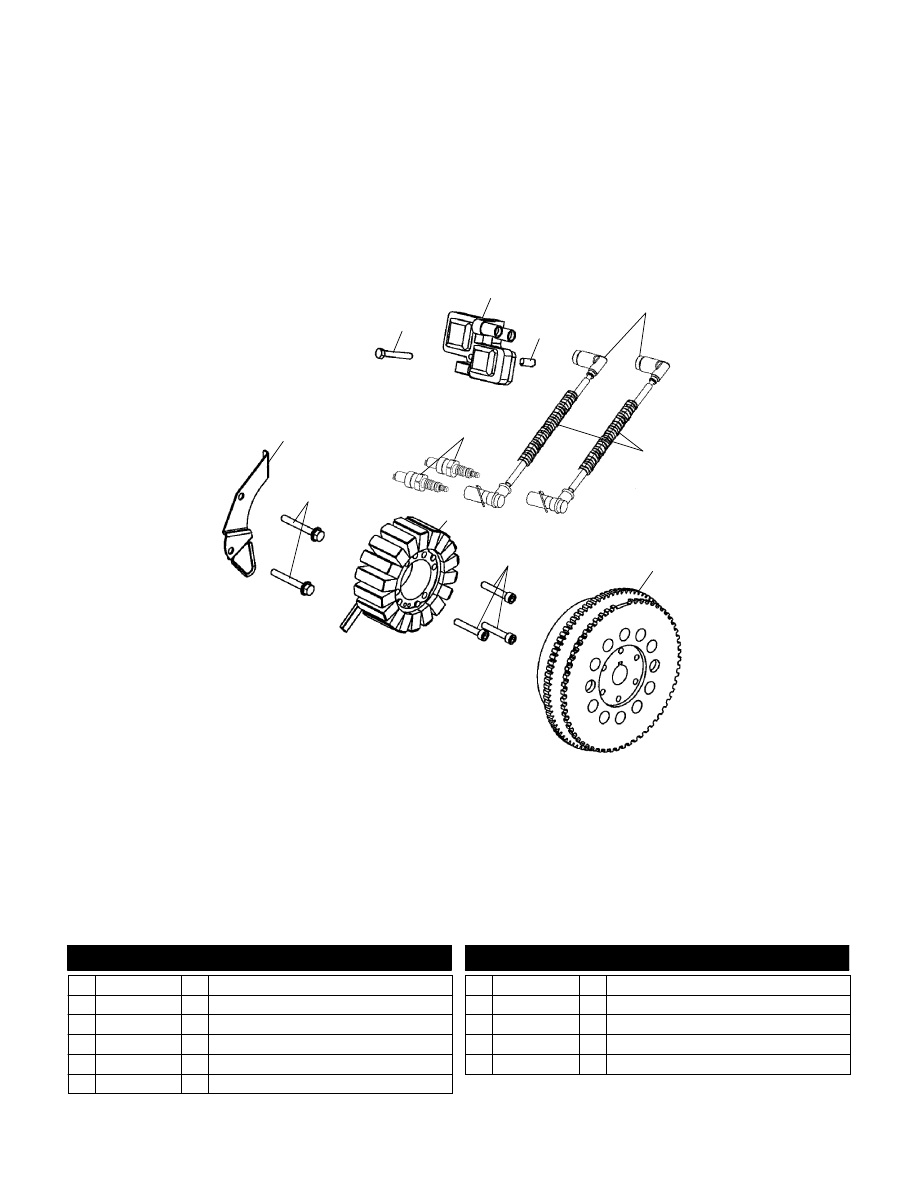

MAGNETO

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

6

7

11

8

10

1

2

4

3

5

E

2003 Polaris Sales Inc.

9

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7518273

1 Screw

2 4010425

1 Coil, EFI

3 5133658

1 Spacer, Coil

4 4010784

2 Wire, Spark Plug

5 4010051-15

2 Conduit, Convoluted

6 4010632

1 Flywheel

7 7517848

3 Screw

8 4010426

1 Stator

9 3070195

2 Plug, Spark, Champion, RC7YC

10 7517950

2 Screw

11 5245364

1 Stator, Bracket, Wire, Hold, Down

8/03

D6

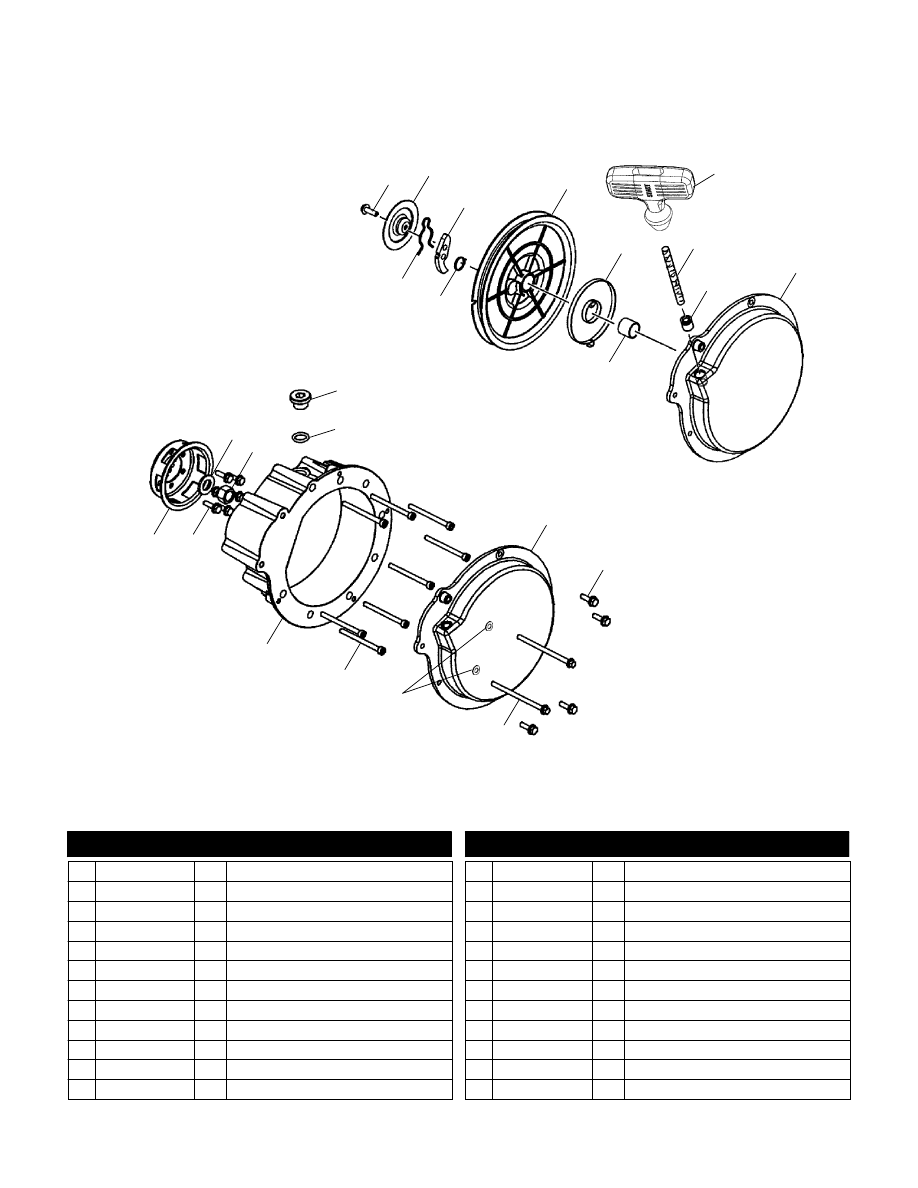

RECOIL ASM.

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

2

3

4

5

7

8

9

10

11

12

13

14

15

19

20

21

22

24

23

17

6

18

16

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517984

1 Screw

2 3084744

1 Plate, Friction

3 3083378

1 Ratchet

4 5434358

1 Reel, Recoil

5 3083185

1 Spring, Power

6 5412250

1 Handle, Recoil

7 3021311

1 Rope, Starter Recoil Housing

8 3040171

1 Bushing, Rope Slide, Recoil

9 --------------

1 Housing, Recoil, Upper

10 3084750

1 Bushing

11 3083463

1 Spring, Return

12 3083379

1 Spring, Friction

13 1202271

1 Asm., Recoil Housing (Incl. 1-12)

14 7516822

4 Screw

15 7517306

2 Screw

16 7555998

2 Washer, Flat

17 7517807

8 Screw

18 1202379

1 Asm., Housing Recoil, Lower

19 7516822

6 Screw

20 3040161

1 Pulley, Starting Recoil

21 7555907

1 Washer

22 7546909

1 Nut, Hex

23 5411564

1 O-Ring

24 5433820

1 Plug, Hole, Timing, Nylon

8/03
