Snowmobile Polaris FRONTIER CLASSIC (2004 year). Manual - part 10

C9

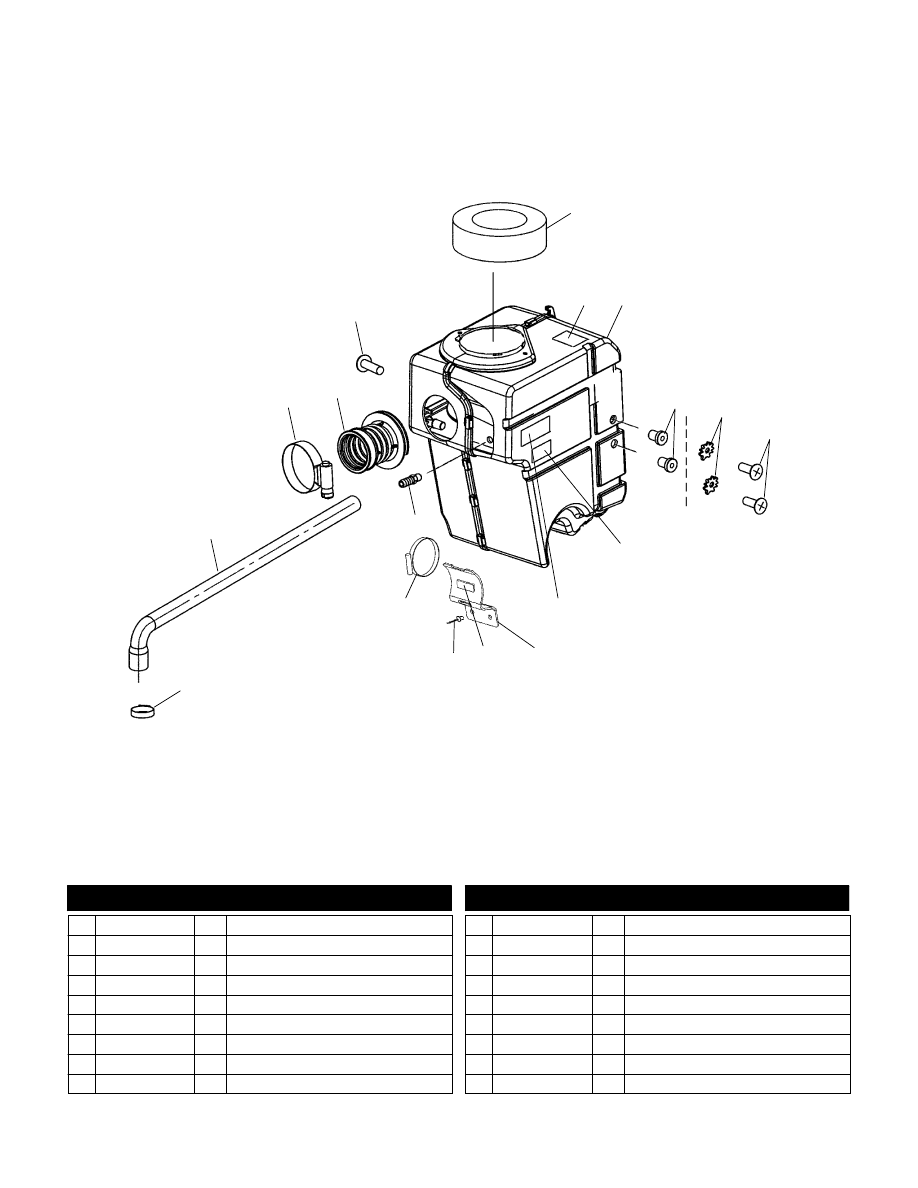

AIR BOX

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

2

4

5

6

12

8

9

10

11

17

3

18

7

16

E

2003 Polaris Sales Inc.

13

14

15

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5412190

1 Hose, Breather

2 7080656

1 Clamp, Narrow Band

3 5411964

1 Boot, Carb Adapter

4 7512095

1 Screw

5 5811882

1 Foam, Airbox, Chimney

6 7075351

1 Decal, Caution, Air Box

7 1253503

1 Asm., Air Silencer

8 7541923

2 Nut, Well

9 7552604

2 Washer, External Tooth

10 7512279

2 Screw

11 7073426

1 Decal, Greasing

12 7073820

1 Decal, Adjustable Driven Clutch

13 5246801

1 Bracket, Fuel, Filter

14 5812435

1 Pad, Foam

15 7621472

2 Rivet

16 7080451

1 Clamp, Hose

17 7052163

1 Fitting

18 7080694

1 Clamp, Spring Hose

9/02

C10

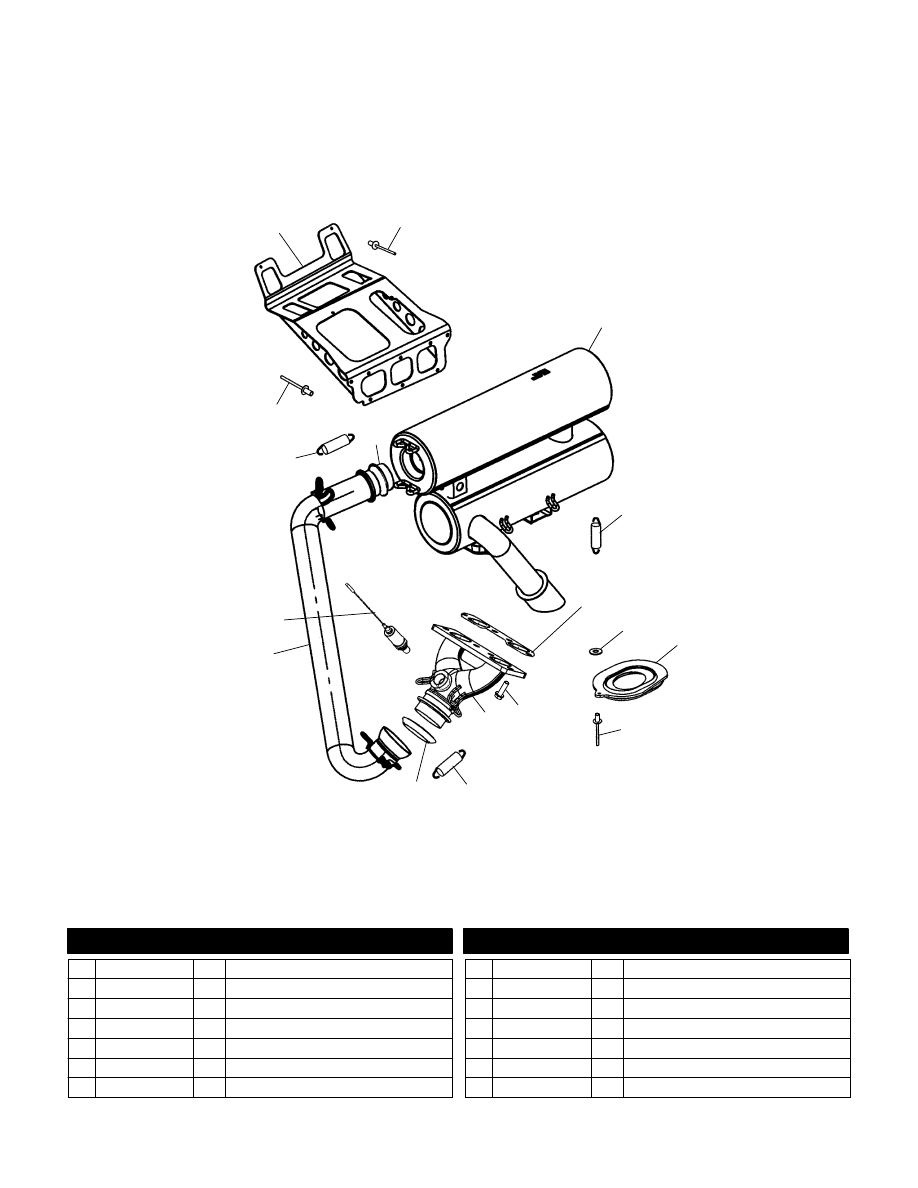

EXHAUST SYSTEM

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

2

2

3

4

4

6

7

8

5

10

13

14

12

12

9

E

2003 Polaris Sales Inc.

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1261194-029

1 Bracket, Chassis/Resonator

2 7661169

9 Rivet

3 1261277-029

1 Resonator

4 7041687

8 Spring, Exhaust

5 5811511

1 Gasket, Exhaust

6 7555904

1 Washer

7 5412145

1 Boot, Outlet, Exhaust

8 7621467

1 Rivet

9 7518234

4 Screw

10 1261268

1 Manifold

11 7042332

3 Spring, Exhaust

12 3610047

2 Seal, Exhaust, Socket

13 1261269

1 Pipe, Head

14 4010430

1 Sensor, Oxygen

8/03

C11

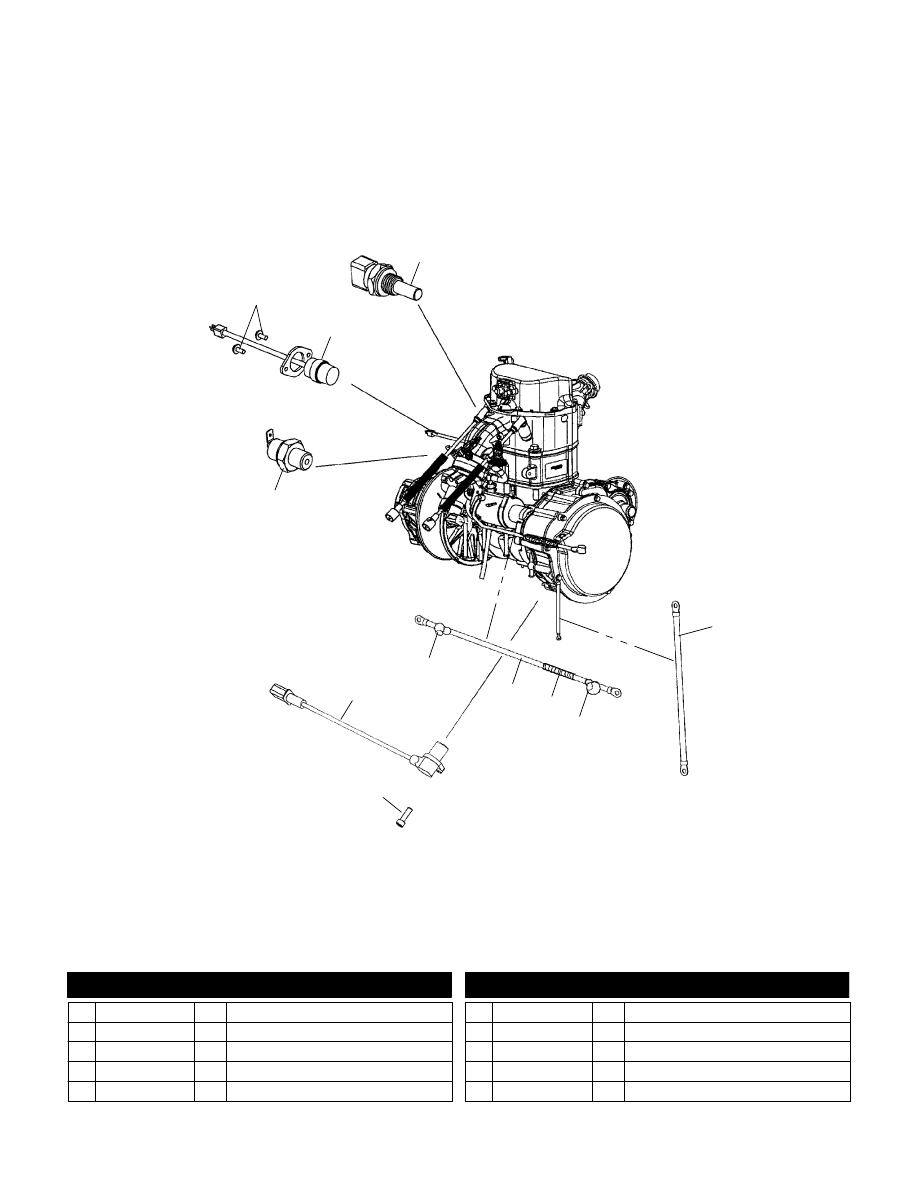

SENSORS/SWITCHES/ELECTRICAL

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

6

2

3

7

4

10

5

9

8

5

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 4010644

1 Sensor, Thermister

2 4010807

1 Heater, Frost Plug

3 7517653

2 Screw

4 4010611

1 Switch, Oil Pressure

5 5410346

2 Insulator, Cable

6 2410269

1 Sensor, Crank Position

7 7517384

1 Screw

8 4010665

1 Cable, 13 Inch, Red, Solenoid/Starter

9 4010051-21

1 Conduit, Convoluted

10 4010664

1 Cable, 9 Inch, Black, Engine/Ground

8/03

C12

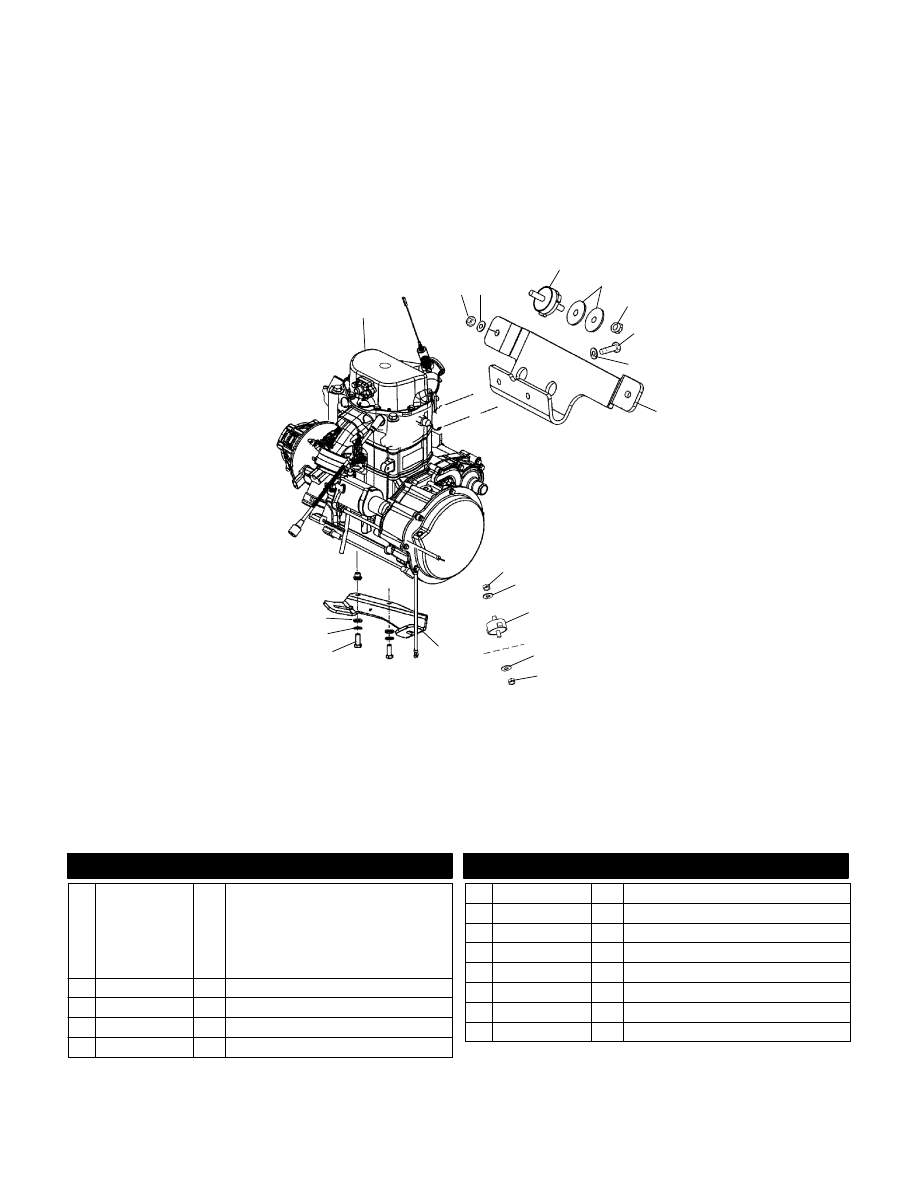

ENGINE MOUNTING

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

12

7

13

8

4

9

3

11

5

2

8

7

10

10

3

3

6

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2202131

1 Kit, Short Block NOTE: The Short

Block assembly contains a crankcase

assembly, cylinder and cylinder head

assembly, and a piston and crankshaft

assembly. Prior authorization is re-

quired for warranty consideration.

2 7542402

2 Nut, FLEXLOC

3 7555893

4 Washer, Flat

4 3021428

2 Mount, Engine

5 7555915

4 Washer, Flat

6 7547180

2 Nut, Flanged, Nylon

7 7512490

4 Screw

8 7552603

4 Washer, Spring Lock

9 5247220

1 Bracket, Engine Mount, Front

10 7547008

2 Nut, FLEXLOC

11 3021346

2 Mount, Engine

12 5245483

1 Strap, Engine Mount, Rear

13 7555832

2 Washer

10/02
